Έφτασε η δεύτερη μητρική στα εργαστήρια του Insomnia, και ο λόγος στην κυρία MSI P67A-GD65. Μία μητρική κομμένη και ραμμένη για να ταιριάζει απόλυτα στους Sandy Bridge επεξεργαστές. Η καθυστέρηση στην παρουσίασή της οφείλεται στο φιάσκο της Intel με τα προβλήματα του νέου chipset. Συγκεκριμένα, τα περισσότερα P67/H67 chipset που διέθεσε η εταιρία στο ευρύ κοινό, πάσχουν από ένα bug στο SATA 2, το οποίο γίνεται εντονότερο με την πάροδο χρόνου. Πόσο χρόνο; Δεν γνωρίζουμε, και δεν είναι ασφαλές να πούμε, αφού έχουμε δει πολλά να συμβαίνουν. Η Intel τρέχει να προλάβει την ζημιά, ανακαλώντας όλα τα chipsets με αποτέλεσμα να έχουν παγώσει τα πάντα στην αγορά.
Η MSI είναι μία εταιρία με κύρος και υπευθυνότητα, για αυτό μας διαβεβαίωσε ότι έχει σταματήσει να διαθέτει μητρικές, μέχρι να διευθετηθεί το πρόβλημα απ’ την Intel. Η αξιοπιστία μιας εταιρίας δύσκολα κερδίζεται και εύκολα χάνεται, αφού ένα κακό περιστατικό είναι ικανό να καταστρέψει όλο το marketing και το promotion του προϊόντος.
Λέγοντας αυτά, καταλαβαίνετε ότι ήταν αδύνατο να βγάλουμε το review πιο νωρίς.Σήμερα, όλα αυτά αποτελούν παρελθόν. Η Intel έχει προχωρήσει σε διορθώσεις και νέο B3 stepping το οποίο διορθώνει το πρόβλημα. Η MSI έχει αρχίσει και πάλι την διάθεση των βελτιωμένων μητρικών χωρίς κανένα απολύτως πρόβλημα.
Ρίξτε μια ματιά στην MSI P67A-GD65 και συνεχίστε στην επόμενη σελίδα της παρουσίασης.
Δεν θα σας κουράσουμε με λεπτομέρειες, καθώς δύο είναι τα γράμματα που πρέπει πρακτικά να θυμάστε: H και P. Όπως λέμε Hewlett Packard ή Harry Potter είναι ένας εύκολος μνημονικός και συνάμα αστείος κανόνας.
Το “H67” σας δίνει την δυνατότητα να χρησιμοποιήσετε την ενσωματωμένη κάρτα γραφικών του επεξεργαστή ενώ κόβει τα φτερά του overclocking. Στο “P67” συμβαίνει το ακριβώς αντίθετο, αφού δουλεύει αποκλειστικά με δική σας ξεχωριστή κάρτα γραφικών και επιτρέπει να κάνετε overclocking.
Οι μαθητευόμενοι προσέξτε ότι δεν είναι εφικτό να εγκαταστήσετε έναν επεξεργαστή προηγούμενης γενιάς Clarkdale σε μία μητρική με P67, ούτε έναν επεξεργαστή Sandy Bridge σε μητρική με το προηγούμενο P55. Για να το ξεκαθαρίσουμε, οι Sandy Bridge τοποθετούνται μόνο σε μητρικές με chipset της σειράς 67. Ακόμα και οι πιο απρόσεχτοι από εσάς δεν θα μπορέσουν να κάνουν λάθος.
Όσοι από εσάς έχουν ήδη Clarkdale (aka LGA 1155) τότε είστε οι τυχεροί της χρονιάς (αν μπορεί να το πει κανείς αυτό) αφού, ναι … υποχρεούστε να αλλάξετε μητρική αλλά μπορείτε να κρατήσετε την παλιά σας ψύκτρα. Οι τρύπες δεν έχουν αλλάξει και οι αποστάσεις παραμένουν ίδιες, συνεπώς δεν χρειάζεται να δαπανήσετε επιπλέον χρήματα για την αγορά εκ νέου CPU Cooler. Βέβαια ξέρετε τι λένε, ο παλιός είναι αλλιώς, αλλά ο νέος ….
Παραπάνω βλέπετε ένα block διάγραμμα των δύο chipsets, αριστερά κοιτάτε το H67 και δεξιά το P67. Για τον τελικό χρήστη το H67 σημαίνει περιορισμένες επιδόσεις και έρχεται με υποστήριξη της ενσωματωμένης κάρτας γραφικών. Η κατανάλωση κυμαίνεται σε χαμηλά επίπεδα, κάνοντας έτσι μία καλή επιλογή για ένα απλό, λιτό PC ή HTPC.
Από την άλλη πλευρά, το P67 chipset απευθύνεται σε ενθουσιώδεις και απαιτητικούς χρήστες που ζητάνε περισσότερη “ιπποδύναμη” και επιλογές από τον υπολογιστή τους, όπως για παράδειγμα το overclocking.
Μία σημαντική διαφορά ανάμεσά στα δύο chipsets που πρέπει να επισημάνουμε, είναι πως στο P67 κερδίζετε επιδόσεις, αλλά χάνετε την υποστήριξη ενσωματωμένης κάρτας γραφικών του επεξεργαστή. Με άλλα λόγια, σας λέμε ότι οι κάτοχοι ενός P67 chipset, δυστυχώς δεν μπορούν να εκμεταλλευτούν το QuickSync…! Ωστόσο, μπορείτε να κάνετε υπομονή μέχρι την έλευση του Z67, το οποίο υπόσχεται μία λύση τύπου σαμπουάν και conditioner της Intel: υψηλές επιδόσεις, overclocking και ενσωματωμένη κάρτα γραφικών. Με αυτόν τον τρόπο θα έχετε την πλήρη αξιοποίηση του Sandy Bridge και … θα καταπολεμήσετε την πιτυρίδα.
Οι Λάκωνες θα έλεγαν τρία πράγματα: SATA 3, USB3, uEFI BIOS . εμείς, θα σας πούμε (λίγα) περισσότερα…
Το νέο Intel P67 Platform Controller Hub (PCH) έρχεται με ελεγκτές SATA3 (6GB/s) native και όχι, καθώς επίσης και με υποστήριξη USB3 μέσω του ελεγκτή της NEC. Επίσης θα δείτε ότι φεύγει το Realtek LΑΝ ως στάνταρ επιλογή και στην θέση του έρχεται το Intel 82579V Dual Gigabit LAN. Οι PC Gamers να προσέξουν ότι η με single κάρτα γραφικών παίζετε με 16x lanes, ενώ αν έχετε multi-GPU SLI ή CrossfireX τότε σπάει σε 8x και 8x lanes αντίστοιχα. Ωστόσο κάθε ODM έχει την δικιά του υλοποίηση, συνεπώς δεν ισχύουν τα ίδια πράγματα σ’όλες τις μητρικές με ίδιο chipset.
Όσοι θέλετε να μάθετε περισσότερα γύρω από το PCIe 2.0 και τα lanes ρίξτε μια ματιά στο wiki του Insomnia κάνοντας κλικ εδώ.Τέλος, ίσως το πιο εντυπωσιακό eye-candy της σειράς 67 είναι το νέο uEFI BIOS. Πρόκειται για BIOS με γραφικό περιβάλλον που θα σας συναρπάσει. Προβλέπουμε όλο και περισσότερες μητρικές να μπαίνουν στο “τριπάκι” του νέου φιλικού BIOS.
Το BIOS είναι ένα περιβάλλον που σας επιτρέπει να αλλάξετε ρυθμίσεις που αφορούν το σύστημα πριν μπείτε στο λειτουργικό (Windows). Τα τελευταία χρόνια, με την εξέλιξη της μόδας του overclocking, όλο και περισσότερες εταιρίες φαίνεται να δίνουν έμφαση στα templates και στην πληθώρα ρυθμίσεων επιτρέπουν στους χρήστες να πειραματιστούν μαζί τους. Φέτος, έχουμε ριζικές αλλαγές σ’ αυτό τον τομέα, ένα νέο είδος BIOS που ακούει στο όνομα EFI, βασισμένο πάνω στο κλασσικό, αλλά με περισσότερη ευκολία στην πλοήγηση και χρήση.
Σας έχουμε μιλήσει ήδη περί αυτού. Ερμηνεύοντας τα αρκτικόλεξα, EFI σημαίνει Unified Extensible Firmware Interface.
Ήρθε λοιπόν η ώρα να σας παρουσιάσουμε την εκδοχή της MSI, το Click BIOS. Η P67A-GD65 είναι μία ακόμα μητρική που χρησιμοποιεί το καινούριο EFI BIOS, και συγκεκριμένα βρίσκεται ήδη ένα βήμα μπροστά σε σύγκριση με τον ανταγωνισμό. Προσφέρει ένα πολύ φιλικό και οικείο περιβάλλον διασύνδεσης χρήστη, το οποίο δεν θυμίζει τίποτα από το κλασσικό BIOS που είχαμε συνηθίσει ως τώρα. Σε αντίθεση με την υλοποίηση της ASUS, η MSI έχει κάνει ριζικές αλλαγές τόσο στον σχεδιασμό αλλά και στο template. Δείτε το παρακάτω βίντεο σε 1080p και θα καταλάβετε . . .
Το βασικότερο χαρακτηριστικό που έφερε την επανάσταση, θα λέγαμε πως είναι η δυνατότητα χρήσης mouse, αφού πλέον μπορείτε να αλλάξετε ρυθμίσεις κάνοντας απλά και μόνο . . . κλικ! Το γεγονός αυτό, προκαλεί αυτόματα μία αίσθηση περιβάλλον windows, κάνοντας έτσι τον τελική χρήστη να αισθάνεται πιο άνετα με αυτό που έχει απέναντί του.
Θέλοντας να κάνει την διαφορά, η MSI έπεσε στην παγίδα και ανέπτυξε ένα πολύ όμορφο οπτικό αποτέλεσμα, αλλά καθόλου λειτουργικό από άποψη χρηστικότητας. Τα μενού θα μπορούσαν να είναι καλύτερα κατηγοριοποιημένα. Μερικές φορές χρειάζεται να κάνετε δύο ή τρία κλικ προκειμένου να μπει μια ρύθμιση. Η ανάλυση δεν αναγνωρίζεται σωστά από HDMI καλώδιο, ωστόσο δεν αντιμετωπίζει κανένα πρόβλημα με DVI. Σε γενικές γραμμές μας άφησε πικρή γεύση, αφού είναι αισθητά αργό και μη αποκρίσιμο.
Σε σύγκριση με τα υπόλοιπα EFI BIOS που κυκλοφορούν αυτή τη στιγμή, η MSI κατέχει μακράν το πιο οπτικά όμορφο. Έχουν καταφέρει να κάνουν τον χρήστη να νιώθει πολύ άνετα, και αυτό είναι πολύ σημαντικό για αρκετούς νέους στον χώρο. Μπορείτε πολύ εύκολα να περιηγηθείτε και να βρείτε αυτό που ψάχνετε, ωστόσο υπάρχουν αρκετά προβλήματα ακόμα τα οποία διορθώνονται μέρα με την μέρα. Μιλώντας με αριθμούς, ήδη έχουμε φλασάρει 5 διαφορετικά BIOS στην συγκεκριμένη μητρική. Καταλαβαίνετε λοιπόν, ότι οι μηχανικοί της MSI κάνουν ότι περνάει από το χέρι τους για να εξαλείψουν όλα τα πιθανά προβλήματα. Το Insomnia έδωσε με την σειρά του το κατάλληλο feedback στους μηχανικούς της εταιρίας που προσπαθούν για το καλύτερο.
Φωτεινά χρώματα και έξυπνες πινελιές φαίνεται να στολίζουν την συσκευασία της P67A-GD65. Το όνομα της μητρικής είναι δύσκολο να το χάσετε, καθώς είναι γραμμένο με αρκετά μεγάλη γραμματοσειρά έχοντας δε άσπρο φόντο, για πιο clearlooks style. Το πρώτο πράγμα που θα προσέξει κανείς είναι τα χαρακτηριστικά της μητρικής, και ιδιαίτερα το Military Class II. Πλέον ξέρετε τι να ψάξετε στα ράφια των καταστημάτων…
Όπως και σε κάθε άλλη συσκευασία, στην πίσω μεριά της συσκευασίας μπορείτε να δείτε όλα τα features της μητρικής. Να τον τονίσουμε το γεγονός ότι γίνεται αναφορά για Turbo το οποίο αυξάνει τις επιδόσεις της IGPU. Οφείλουμε να σας ενημερώσουμε ότι πρόκειται μάλλον για λανθασμένη διαφήμιση, αφού η μητρική υποστηρίζεται από το P67 και όχι στο H67. . . στο οποίο δεν υπάρχει δυνατότητα χρήσης της IGPU.

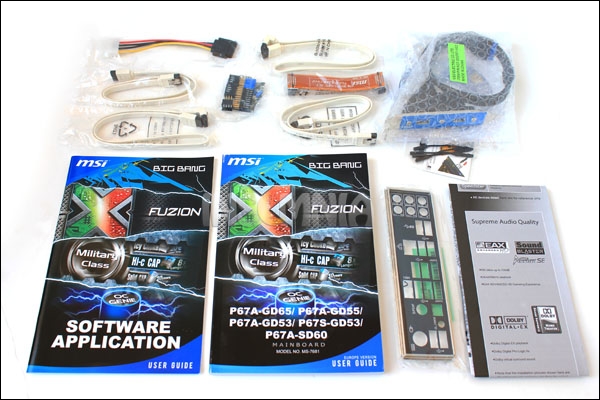

Τα παρελκόμενα της μητρικής είναι πολλά, τόσα πολλά που καλύπτουν και τον πιο απαιτητικό χρήστη. Υπάρχουν καλώδια SATA3 και SATA2, καθώς επίσης και μετατροπέας PSU Sata connector για όσους διαθέτουν παλιό τροφοδοτικό. Επίσης πολύ σημαντικό είναι το γεγονός ότι έχουμε καθολική υλοποίηση των power connectors για ευκολότερη τοποθέτηση (βλ παρόμοια τεχνολογία Q-Connectors της ASUS) . Τέλος, όπως και σε κάθε μητρική υπάρχουν τα εγχειρίδια χρήσης και διάφορες οδηγίες. Πάμε να κάνουμε zoom in σε μερικά ειδικά χαρακτηριστικά που κρίνουμε σκόπιμο να δείτε. . .
Εντάξει, τι άλλο να ζητήσει κανείς ; Η μητρική προσφέρει ειδικά καλώδια, τα οποία ονομάζει V-Check cables, στα οποία μπορείτε να συνδέσετε το πολύμετρο. Έτσι μπορείτε να μετρήσετε με απόλυτη ακρίβεια την τάση που δίνετε στον επεξεργαστή, VTT, τις RAM, τον SA και το chipset. Πραγματικά, πρόκειται για ένα χαρακτηριστικό που συνοδεύει μόνο τις high-end μητρικές και μπράβο στην MSI που το συμπεριέλαβε.
Ένα ακόμα βήμα πιο μπροστά από τους ανταγωνιστές φαίνεται να βρίσκεται η MSI, αφού βλέπετε την πρώτη υλοποίηση εσωτερικού connector USB 3.0 . Όσοι έχετε ήδη υποστήριξη USB 3, τότε γνωρίζετε πολύ καλά τα μπλε καλώδια που βγαίνουν έξω από το κουτί για να συναντήσουν τις αντίστοιχε μπλε USB του backpanel. Πλέον, δε χρειάζεται να κάνετε κάτι τέτοιο, αλλά να ακολουθήσετε τον τρόπο της MSI - απλά, όμορφα και ωραία.
Κυρίες και κύριοι, το Insomnia.gr σας παρουσιάζει την μητρική της MSI με όνομα P67A-GD65.
Μία αρκετά καλά εξοπλισμένη μητρική, με μοντέρνα αισθητική και σχεδιασμό που προδίδουν ένα κρυφό χάρισμά της. Σε πρώτη φάση, θα έλεγε κανείς πως τα χρώματα είναι μαύρο/γκρι PCB με όμορφες πινελιές σκούρου μπλέ, όμως κοιτάζοντας την επόμενη εικόνα ίσως αλλάξετε γνώμη .
Βάζοντας την μητρική να κάνει ηλιοθεραπεία, βλέπει κανείς το πραγματικό χρώμα του PCB. Σκούρο καφέ! Ένα χρώμα που έχουμε να δούμε αρκετό καιρό τώρα, ωστόσο αν κρίνουμε από τις υπόλοιπες υλοποιήσεις της αγοράς, το καφέ θα φορεθεί πολύ φέτος. Προσωπικά, δε μου αρέσει καθόλου, τι λέτε κ εσείς;
Περνώντας στα τεχνικά μέρη, το πρώτο που κοιτάει κανείς είναι τα δύο PCI-e 2.0. Ο τρόπος που μοιράζει τα lanes είναι 16 (single card) και 8x – 8x σε CrossfireX/SLI configuration. Υλοποιεί δηλαδή, αυτό ακριβώς που κάνει το P67, και τίποτα παραπάνω ή λιγότερο. Αυτό σημαίνει ότι οι κάτοχοι SLI/CrossfireX δεν έχουν να φοβούνται τίποτα από πλευρά επιδόσεων.
Γυρίζοντας την μητρική στο πλάι, βλέπουμε το backpanel. Δύο PS/2 για πληκτρολόγιο και ποντίκι, οκτώ θύρες USB 2.0 και δύο θύρες USB 3.0. Όσοι αναρωτιέστε τι είναι αυτό το μπλέ "πράγμα" κάτω από τις USB, πρόκειται για δύο e-SATA υποδοχές. Επίσης παρατηρούμε 8κάναλο ήχο, Ethernet και Firewire.
Οι πιο παρατηρητικοί θα πρόσεξαν πως υπάρχει ακόμα και οπτική υποδοχή S/PDIF. Αυτή σας δίνει την δυνατότητα να συνδέσετε στο PC σας το Home Theater μέσω μιας οπτικής υποδοχής S/PDIF-out (SONY-PHILIPS Digital Interface). Σας επιτρέπει να μεταφέρετε αυτούσιο το ψηφιακό ηχητικό σήμα χωρίς να χρειάζεται μετατροπή σε αναλογικό φορμάτ, έτσι ώστε να διατηρεί την καλύτερη δυνατή ποιότητα.
Τέλος σας φυλάξαμε για έκπληξη το CLEAR-CMOS κουμπάκι. Θα το ξαναπούμε ξανά, η μητρική αυτή είναι θησαυρός χαρακτηριστικών, γεγονός που την ανεβάζει αρκετά στα μάτια μας, καθώς όχι μόνο παρέχει τα αυτονόητα αλλά διαθέτει λεπτομέρειες τις οποίες θα τις βρείτε σε μητρικές που κοστίζουν αρκετά περισσότερο.
Το πολυπόθητο socket LGA 1155 με το προστατευτικό κάλυμμα. Προσέξτε ότι σε περίπτωση που χρειαστεί να επιστρέψετε την μητρική πίσω στην MSI για εγγύηση θα πρέπει να έχετε τοποθετήσει το καπάκι στο socket. Διαφορετικά το προϊόν είναι εκτός εγγύησης! Σας συμβουλεύουμε λοιπόν, να φυλάξετε το καπάκι στο συρτάρι του γραφείου σας και να μην το χάσετε σε καμιά περίπτωση.
Η μητρική δέχεται μόνο επεξεργαστές Core i3/i5/i7 δεύτερης γενιάς, δηλαδή Intel Sandy Bridge. Όπως είδαμε από τις παραπάνω φωτογραφίες, είναι ξεκάθαρο πως η MSI χρησιμοποιεί παθητική ψύξη με στόχο να ψύξει επαρκώς τα mosfets γύρω από τον CPU. Οι ψύκτρες αυτές μοιάζουν εμφανισιακά με μπλέ/γκρι μεταλλικούς λίθους και δίνουν μία μοντέρνα πινελιά στην εξωτερική εμφάνιση της motherboard.
Δεξιά του επεξεργαστή έχουμε τέσσερα DRAM slots που αποτελούν το dual channel. Για να πετύχετε το σωστό συνδυασμό αρκεί να τοποθετήσετε τις RAM στα slots ίδιου χρώματος, τα οποία ανταποκρίνονται σε dual channel configuration. Μεγάλος ντόρος γίνεται στο Internet με την υποστήριξη παλαιότερων μνημών και ακούγονται γενικότερα διάφορα πράγματα που δεν στέκουν. Αυτό που πρέπει να ξέρετε είναι πως αν οι παλιές σας μνήμες από προηγούμενο σύστημα έτρεχαν σε: DDR3 2200/2000/1800 τώρα θα αναγκαστούν να τρέξουν λόγω του IMC σε λίγο χαμηλότερη συχνότητα: DDR3 2133/1866/1600. Μπορείτε φυσικά να ανεβάσετε λίγο το BLCK έτσι ώστε να μην χάνετε επιδόσεις τους.
Επίσης, παρατηρούμε τον ATX power header δίπλα από τις RAM.
Κατεβαίνοντας λίγο πιο κάτω συναντάμε τα οκτώ SATA ports. Τα τέσσερα μαύρα στη μέση Serial ATA 3.0 Gb/s αντιστοιχούν στον Intel controller του P67. Αριστερά έχουμε τα άσπρα Serial ATA 6.0 Gb/s του Intel controller ενώ τέλος δεξιά στην άκρη βλέπετε πάλι άσπρα Serial ATA 6.0 Gb/s αλλά αυτή την φορά είναι μέσω του Marvel controller.
Να τονίσουμε ότι υπάρχει κατασκευαστικό λάθος της Intel που οφείλεται σε ένα bug του controller σχετικά με το SATA2. Η MSI ανακοίνωσε ότι έχει διακόψει την πώληση προϊόντων της που συμπεριλαμβάνουν τα ελαττωματικά chipshets της Intel και έχει δώσει την ίδια εντολή στους επίσημους μεταπωλητές και εμπόρους λιανικής. Τα επηρεαζόμενα μοντέλα βρίσκονται εδώ. Για αυτό να είστε σίγουροι ότι πάνω στο packaging θα βρείτε το logo B3 Stepping, το οποίο σημαίνει ότι η μητρική δεν έχει πρόβλημα.
Η μητρική μας είναι Reversion 2.0 και πάσχει από το πρόβλημα του SATA2. Αυτό όμως δεν επηρεάζει καθόλου τις δοκιμές μας, αφού έγινε χρήση μόνο των SATA3 ports. Παρόλα αυτά επιλέξαμε να μη σας παρουσιάσουμε καθόλου αποτελέσματα από SSD/HDD Benchmarks.
Η εταιρεία προτείνει δύο λύσεις, αυτή της αντικατάστασης ή της επιστροφής των ελαττωματικών προϊόντων. Όσοι επιλέξουν τη λύση της αντικατάστασης, η εταιρεία αναλαμβάνει να δεχθεί πίσω το ελαττωματικό προϊόν και να το αντικαταστήσει με το revision B3 chipset, το οποίο θα φέρει στη συσκευασία ένα ειδικό αυτοκόλλητο που θα το ξεχωρίζει. Η διαδικασία έχει ήδη ξεκινήσειμ ενώ όσοι μένουν στις ΗΠΑ, η MSI του δίνει προσωρινά μία άλλη μητρική μέχρι να γίνει η αντικατάσταση. Όσοι επιλέξουν να επιστρέψουν το προϊόν τους, μπορούν να επισκεφθούν το κατάστημα όπου πραγματοποιήθηκε η αγορά.
Μια πιο κοντινή ματιά στο ελαττωματικό chipset P67 που βρίσκεται κάτω από την ψύκτρα της MSI. Η Intel θέλοντας να αποζημειώσει τους χρήστες της και να μην τους χάσει από πελάτες, αποφάσισε ότι οι νέοι επεξεργαστές Ivy Bridge θα χρησιμοποιούν την ίδια μητρική και το ίδιο socket 1155. Το μόνο που θα χρειάζεστε είναι να περιμένετε μέχρι τον Νοέμβριο και να μάθετε να φλασάρετε το BIOS.
Κουμπώνοντας την μητρική στο benchtable, βλέπουμε μερικά ειδικά χαρακτηριστικά που έχει πάνω της. Ας κάνουμε λίγο zoom in, έτσι ώστε να τα παρακολουθήσουμε καλύτερα.
Πλέον με την ύπαρξη V-Check μπορεί ο καθένας που ξέρει να χειρίζεται ένα πολύμετρο, να μετρήσει με ακρίβεια τις τάσεις που δίνει η μητρική στον επεξεργαστή (VCC Processor), στο VTT, στον IMC (CPU SA), στις μνήμες (VCC DDR) αλλά και στο ίδιο το chipset (VCC_PCH). Οι δύο τελευταίες υποδοχές είναι γειώσεις (ground). Για περισσότερες οδηγίες και συνδεσμολογία παρακαλώ ανατρέξτε στο manual.
Ω ναι! Δεν θα μπορούσαμε να το ξεχάσουμε! Το μαγικό κουμπάκι της MSI OC Genie φροντίζει να κάνει αυτόματα overclocking για εσάς. Το μόνο που έχετε να κάνετε είναι να πατήσετε το κουμπί (με κλειστή μητρική) και στην συνέχεια να πατήσετε το Power On για να πάρει μπρος. Παρατηρείστε επίσης ότι υπάρχουν άλλα δύο μπουτόν, για Power και Reset γεγονός που μας βοήθησε ιδιαίτερα στο benchtable. ΠΡΟΣΟΧΗ: η MSI δεν έχει ρυθμίσει σωστά το OC Genie και δεν σας συνιστούμε να το δοκιμάσετε, αφού κλοκάρει στα 4.2GHz με 1.35 V, ενώ σε stressing δίνει μέχρι και 1.40V !!! Μείνετε μακρυά του.
Τέλος, αξίζει να αναφέρουμε την πρόοδο του DrMOS. Πλέον μπορείτε να επιλέξετε εσείς μέσω software, πόσες φάσεις θα έχετε ενεργοποιημένες (από 1 έως 6). Συνεπώς μπορείτε να μειώσετε την κατανάλωση αλλά και να κρατήσετε τα VRMs σε χαμηλά επίπεδα θερμοκρασίας.
Σε αυτή τη σελίδα θα μιλήσουμε για τα ολοκληρωμένα κυκλώματα ή αλλιώς τσιπάκια που υπάρχουν πάνω στην μητρική P67A-GD65 της MSI. Δεν είναι απαραίτητο να τα γνωρίζετε, ωστόσο αξίζει να το ρίξετε μια ματιά έτσι ώστε να μάθετε να «διαβάζετε» μία μητρική. Δεν θα μπούμε σε τεχνικές λεπτομέρειες, λίγα πράγματα γύρω από τα πιο σημαντικά κατά την γνώμη μας τσιπάκια.
Χωρίς κάποια εξαίρεση, ο 8-κάναλος ήχος υποστηρίζεται κ εδώ από το γνωστό τσιπάκι της Realtek ALC892.
Το ASM1085 της asmedia technology inc είναι ένα υψηλής ταχύτητας ολοκληρωμένο που χρησιμοποιείται για την υλποίηση το x1 PCI Express σε 32-bit PCI Express Bridge, ενεργοποιώντας έτσι την προς τα πίσω συμβατότητα με PCIe 1.0. Πρόκειται για μία γέφυρα PCI Express-to-PCI, πλήρως συμβατή με το πρωτόκολλο PCI-SIG
- Υποστηρίζει δίαυλο PCI ταχύτητας 33/66 MHz
- Υποστήριξη 5 PCI Masters
- SSC, CLKRUN και PME
Από τον φακό μας δεν ξέφυγε ότι ο τσιπάκι της NEC το οποίο αξίζει να τονίσουμε ότι υπάρχει για έναν και μόνο λόγο: υποστήριξη USB 3.0 . Δυστυχώς αυτά τα τσιπάκια είναι αρκετά ακριβά με αποτέλεσμα να αυξάνεται το κόστος της μητρικής από 5 έως 10 ευρώ.
Στα δεξία έχουμε το VIA VT6308P το οποίο είναι υπεύθυνο για την υποστήριξη Firewire ή αλλιώς διασύνδεση ΙΕΕΕ 1394 a. Οι πιο παρατηρητικοί θα πρόσεξαν ήδη την ύπαρξη firewire στο I/O backpanel. Το Firewire ή αλλιώς διασύνδεση IEEE 1394a απευθύνεται σε συνδέσεις που έχουν να κάνουν με περιφερειακά ήχου και εικόνας. Τέτοια είναι η ψηφιακή τηλεόραση που έχουμε στο σαλόνι μας, η ψηφιακή βιντεοκάμερα, αποθηκευτικά μέσα και γενικά άλλες συμβατές συσκευές που μπορούν να συνδεθούν με το PC. Η υλοποίηση αυτή του IEEE υπάρχει με το όνομα Firewire ( από την Apple ) και iLink από την Sony.
To Realteak RTL8111E έχει να κάνει με το δίκτυο του υπολογιστή δηλαδή με το Gigabit Ethernet. Η MSI εξακολουθεί να χρησιμοποιεί την λύση του controller της Realtek, χωρίς να ακολουθεί πιστά το design του P67 που θέλει Intel Controller.
Τέλος βλέπετε τα δύο τσιπάκια που αποτελούν το DUAL BIOS της MSI. Συνεπώς σε περιπτώσεις όπως OC Failes ή υποστεί ζημιά το ένα από τα δύο, τότε η μητρική θα απευθυνθεί αυτόματα στο δευτερεύων BIOS chip. Για αυτό το λόγο θα παρατηρήσετε reboot πάνω στο reboot όταν δοκιμάσετε να κάνετε manual overclocking.
Τι είναι ηλεκτρική ισχύς και πόσοι μπορούν να απαντήσουν με σιγουριά την ερώτηση αυτή; Αν δεν έχετε ήδη σηκώσει το χέρι σας, σας συνιστούμε να ρίξετε μια ματιά στο wiki του insomnia για να εξοικειωθείτε περισσότερο με το θέμα.
Οι νέοι επεξεργαστές Sandy Bridge φαίνεται να είναι αρκετά φιλικοί προς το περιβάλλον, έχοντας αισθητά μικρότερη κατανάλωση από τους προηγούμενους επεξεργαστές και είναι ιδανικοί για ένα eco friendly σύστημα.
-
Σε idle: 75W
-
Σε large FFTs: 145W
-
Σε idle + furmark: 298W
-
Διαφορά κάρτας γραφικών: 223W
-
Σε Large FFTs + Furmark: 375W
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/WATT.swf'>http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/WATT.swf[/swf]Με λίγα λόγια θα λέγαμε ότι η κατανάλωση της MSI είναι εντυπωσιακή. Αρκετά χαμηλή σε idle, ακόμα και από την ASUS η οποία περιέχει όλους εκείνους τους μηχανισμούς που υποτίθεται ότι την κάνουν να αποδίδει τραβάει λιγότερα watt.
Σίγουρα λοιπόν, η κατανάλωση είναι ένας τομέας υπέρ της P67A-GD65 και δεν θα πρέπει να τον προσπερνάμε με κλειστά μάτια και ακουστικά στα αφτιά.
Όσοι έχετε διαβάσει την παρουσίαση των Sandy Bridge στο Insomnia, τότε σίγουρα γνωρίζετε πως χρειάζεστε έναν επεξεργαστή με stepping Κ.
Γιατί Κ; Γιατί οι επεξεργαστές αυτοί έχουν ξεκλείδωτο CPU Ratio (aka multiplier) το οποίο σας επιτρέπει να θέσετε μεγαλύτερες τιμές από έναν μη-κάπα επεξεργαστή. Προς αποφυγήν παρερμήνευσης, αυτό δε σημαίνει σε καμία περίπτωση ότι ένας απλός 2500 δεν επιδέχεται overclocking, απλά είναι πιο περιορισμένο. Για παράδειγμα, ο απλός 2500 με τέσσερις ενεργοποιημένους πυρήνες έχει μέγιστο CPU ratio 38, κάτι που σημαίνει ότι αν αφήσετε ανέγγιχτο το CPU base block, θα έχετε μέγιστη συχνότητα τα 3.800MHz. Από κει και πέρα, πρέπει να αυξήσετε το base clock, το οποίο έχει καταργήσει η Intel.
Αντίθετα, έχοντας στην διάθεσή σας έναν 2500Κ, μπορείτε να παίξετε στα 4GHz (100x40) αλλά να φτάσετε σε ακόμα υψηλότερες συχνότητες, που θεωρητικά τερματίζουν στα 5.8GHz (100x58 είναι max ratio). Εμείς, χρησιμοποιώντας αερόψυξη, καταφέραμε και μπουτάραμε στα 5.0 GHz. Ω, ναι, έχουμε έναν 2500Κ που τρέχει με αέρα στα 5 γκίγκα – προφανώς όχι για κάθε μέρα!
Η διαφορά στην τιμή των δύο επεξεργαστών είναι μόνο 10-15 ευρώ, κάτι που για κάποιον πιο ψαγμένο χρήστη δεν δικαιολογεί την αγορά ενός 2500 έναντι του 2500Κ. Δεν θα σας κρύβουμε ότι υπάρχουν περιορισμένα κομμάτια Κ-stepping, τα οποία ήδη έχουν εξαφανιστεί από μεγάλα καταστήματα της Ελληνικής αγοράς. Συνεπώς όποιος προλάβει… τον Κάπα είδε.
Ο 2500Κ του Insomnia με τιμή 222€, παίζει στα 5GHz με αερόψυξη
Πριν ξεκινήσουμε, πρέπει να νιώθετε άνετα τις ορολογίες του BIOS. Τα τμήματα άρχισαν και οι πανελλαδικές hardware εξετάσεις θα γίνουν στα forums μας. Ας μάθουμε την τεχνική ορολογία του BIOS της MSI λοιπόν:
-
CPU Ratio: Η τιμή του επηρεάζει την συχνότητα του επεξεργαστή και είναι πολύ βασικό για το overclocking των Sandy Bridge. Πρακτικά μόνο αυτό πειράζετε. Στους μη-Κάπα επεξεργαστές είναι περιορισμένο (κλειδωμένο) με μέγιστη τιμή το 38, ενώ διαφορετικά έχοντας εναν 2500K/2600K σας επιτρέπει να το φτάσετε μέχρι και την τιμή 58. Dream on . . .
-
CPU Base Clock: Η τιμή του επηρεάζει την συχνότητα του επεξεργαστή. Μέχρι τώρα ήταν η βασική πηγή overclocking, ενώ πλέον με την είσοδο της αρχικτεκτονικής των δακτύλιων στον IMC, η Intel δεν σας αφήνει παρά να το φτάσατε 5-10 MHz παραπάνω. Γι αυτό τον λόγο θα δείτε ότι μπορείτε να το αυξήσετε με βήμα 0.1Στις περισσότερες μητρικές παίζει από 105 μέχρι 110 MHz. Να τονίσουμε ότι η αύξησή του επηρεάζει ανάλογα και την συχνότητα λειτουργίας των RAM. Το default είναι 100 MHz.
-
Memory Multiplier: Πολλαπλασιάζοντας την τιμή του με το CPU Base Clock έχετε ως αποτέλεσμα την ταχύτητα που τρέχουν οι RAM. Για παράδειγμα 21,33 x 100 = 2.133MHz
-
CPU VCore: Είναι η τάση που δίνουμε στον επεξεργαστή. Δεδομένου ότι ο Sandy Bridge είναι λιθογραφίας 32nm τον καθιστά πιο ευαίσθητο από τον παλαιότερο 45nm Clarkdale. Συνεπώς, δεν σας προτείνουμε να ξεπεράσετε τα 1.35V, ενώ για κάθε μέρα συστήνουμε τα 1.30 ως μία καλύτερη τιμή.Η τάση αυτή έχει να κάνει με την συχνότητα του επεξεργαστή. Όσο περισσότερη τάση δίνουμε, τόσο πιο σταθερός γίνεται ο επεξεργαστής μας σε μεγαλύτερες συχνότητες. Προσοχή, μην το παρακάνετε, καθώς από κάποιο σημείο και μετά χρειάζεται καλύτερη ψύξη για να πάτε παραπάνω.
-
Vdrop Control: Ενεργοποιώντας την επιλογή αυτή βοηθάτε στην μείωση του Vdrop (πτώση τάσης) του CPU Voltage. Για παράδειγμα έστω ότι δίνετε από BIOS CPU Voltage 1.300 αλλά μέσα στα windows έχετε 1.286V, αυτό σημαίνει ότι έχετε drop 14mV και ενεργοποιώντας το LLC μπορείτε να τα εξαλίψετε (όχι τελείως) αυτό το πρόβλημα. Ιδίως στο overclocking φροντίζουμε να το έχουμε πάντα ενεργοποιημένο.
-
DRAM Voltage: Είναι η τάση που δίνουμε στις μνήμες RAM. Αφήνοντας τις μνήμες στο Auto είναι μία καλή επιλογή. Οι καινούριες μνήμες λειτουργούν με 1.5V ενώ οι παλιότερες με 1.65V. Στην αγορά θα βρείτε και ECO Friendly επιλογές στα 1.3V. Σε κάθε περίπτωση όμως, μην το παρακάνετε διότι οτιδήποτε πάνω από 1.70 θεωρείται επίφοβο για καθημερινή χρήση.
-
Memory XMP Profile: Αν οι μνήμες σας ανοίκουν στην Qualified Vendors Lists τότε σίγουρα θα υπάρχει ένα XMP Profile διαθέσιμο για αυτές. Ενεργοποιώντας το, θέτετε τις μνήμες σε απόλυτα ασφαλείς συνθήκες λειτουργίας, καθώς οι σχετικές τάσεις που αφορούν αυτές και τον IMC ρυθμίζονται αυτόματα με τιμές που αφορούν αποκλειστικά το συγκεκριμένο kit
- .System Agent Voltage: Είναι η τάση που δίνετε στον IMC. Πλέον με καινούριο όνομα System Agen (SA) κάνει ακριβώς την ίδια δουλειά. Δηλαδή σας βοηθάει να πετύχετε μεγαλύτερο CPU Base Clock. Καθαρά για λόγους τεστ, μπορείτε να το πάτε μέχρι και 1.35V, αλλά σίγουρα δεν σας προτείνουμε να έχετε μεγαλύτερη τιμή
-
VCC/VCC IO/CPU IO: Είναι τα αντίστοιχα Vcc για την τάση στα pins που σχετίζονται με λειτουργίες εισόδου/εξόδου. Γενικά δεν χρειάζεται να τα πειράξετε, όμως αν αντιμετωπίσετε πρόβλημα μπορείτε να τα δοκιμάσετε μέχρι και 1.2V. Αλληλεπιδρούν κυρίως με την σταθερότητα του IMC, οπότε αν έχετε τον μέγιστο Memory Multiplier ίσως χρειαστεί να τα δώσετε ένα κλικ παραπάνω
-
CPU PLL: Δεν χρειάζεται να το πειράξετε, ωστόσο καμιά φορά βοηθάει να αποκτήσετε μεγαλύτερο CPU Base Clock. Ενδέχεται να καταστρέψει τον επεξεργαστή αν ξεπεράσει τα 1.9 V.
-
PCH Voltage: Είναι η τάση που δίνετε στο P67. Δεν ωφελεί σε τίποτα και δεν υπάρχει κανένα νόημα να την πειράξετε. Αν την ανεβάσετε ένα κλικ παραπάνω, ίσως να βοηθήσει να παίξετε με multi-GPU και σ’ένα overclocked σύστημα.
-
Spread Spectrum: Αν κάνουμε overclocking, τότε το απενεργοποιούμε. Στην P8P67 όμως, υπάρχουν δύο ήδη Spread Spectrum, όπου το δεύτερο επηρεάζει το Digi+ VRM και δεν χρειάζεται να το κλείσουμε.
Έχοντας τα πάντα στο auto, θα λέγαμε πως δεν είναι καθόλου καλή ιδέα. Η μητρική έχει άλλη στρατηγική και της αρέσει να την διατάζουν απευθείας. Συνεπώς, ετοιμαστείτε να πειράξετε τις τάσεις – κάτι που αυτόματα κάνει το overclocking επικίνδυνο και αυστηρά υπεύθυνο.
OC Genie
Το OC Genie είναι ένα κουμπί πάνω στην μητρική το οποίο μόλις το πατήσετε κλοκάρει αυτόματα την μητρική. Συγκριμένα κλοκάρει τον 5200K στα 4.2GHz με 1.35V. Θεωρούμε ότι συμπεριφέρεται πολύ λανθασμένα και είναι επικίνδυνο να καταστρέψει τον επεξεργαστή σας, αφού σε load δε διστάζει να δώσει μέχρι και 1.40V!!! H χειρότερη υλοποίηση αυτόματου overclocking που έχουμε δει, απλά μείνετε μακρυά.
Κλασσική μέθοδος
Μέσω των Windows υπάρχει η δυνατότητα υπερχονίσετε τα πάντα στο σύστημα μέσω Overclocking Control Center της MSI. Εδώ ίσως σας φανεί αστείο, αλλά το πρόγραμμα το οποίο διατίθεται μαζί με το CD δεν καταφέρνει να εντοπίσει αυτόματα ποια έκδοση αντιστοιχεί στην P67A-GD65 με αποτέλεσμα σε αρκετά reviews όπως να νομίζουν ότι δεν δίνεται η δυνατότητα αλλαγής του πολλαπλασιαστή, κάτι το οποίο δεν ισχύει. Παρόλα αυτά, προτιμούμε την παραδοσιακή μέθοδος μέσω BIOS. Κάντε restart, πατήστε DEL και ας ξεκινήσουμε με στόχο τα 4.5GHz.
Για τα 4.5 GHz χρειάζεστε κοντά στο 1.28V, κάτι πολύ καλό αφού η συγκεκριμένη τάση σας επιτρέπει να παίζετε τον επεξεργαστή καθημερινά σ’ αυτή την συχνότητα. Το πρόβλημα όμως είναι ότι ενδέχεται να δείτε αρκετές μπλε οθόνες, και αυτό γιατί το 1.27 ή 1.28 δεν είναι σταθερό στην συγκεκριμένη μητρική. Για να γίνουμε πιο κατανοητοί, η P67A-GD65 έχει την κακή ιδιοτροπία του Vdrop που μπορεί να φτάσει μέχρι από 20 με 70mV, με αποτέλεσμα το 1.28 που θα θέσετε από το BIOS αντιστοιχεί σε 1.22V στα Windows – μία τάση που δεν σηκώνει τα 4.5GHz. Βέβαια σε κατάσταση load τα πράγματα ομαλοποιούνται, ωστόσο δεν σκοπεύουμε να τρέχουμε prime ή folding 24/7 για να το πετύχουμε αυτό. Η μόνη λύση είναι να δώσετε τόσα volt παραπάνω, όσο είναι και το Vdrop σας, δηλαδή 1.27 + 0.04 = 1.31V. Θεωρούμε ότι 1.31V είναι μια χαρά για να πετύχετε την συχνότητα των 4.5GHz χωρίς κανένα απολύτως πρόβλημα. Ξανά, θεωρούμε ότι η MSI αδικεί τον εαυτό της, αφού λόγω vdrop δεν μπορεί να κρατήσει τον CPU σταθερό με λιγότερη τάση. Καταλάβατε τώρα πόσο άκυρο είναι το OC Genie που δίνει 1.40V under load για 4.2GHz ;
Για να ανεβείτε πάνω από τα 4.6GHz όσοι έχετε D2 (δείτε το CPU-Z) stepping ενεργοποιήστε το PLL voltage override.

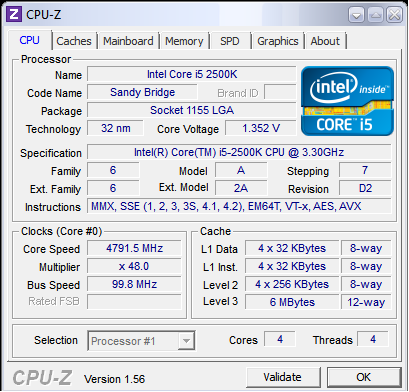

Ένα ακόμα screenshot στα 4.8GHz με 1.352 Volts. Να τονίσουμε ότι κ εδώ ισχύει το ίδιο, πρακτικά πρέπει να δώσετε 1.37 ε 1.38 V για να παίξετε τον CPU σταθερά σ’ αυτή τη συχνότητα. Προσωπικά δεν το εγκρίνω για καθημερινή χρήση, αλλά μόνο αν θελήσετε να τρέξετε κάποιο benchmark.
Έχετε υπόψη σας ότι το πολύμετρο απέχει 8mV σε σχέση με αυτό που βλέπετε στο CPU-Z συνεπώς το πραγματικό vDrop είναι ακόμα μεγαλύτερο. Εννοείται, ότι έχετε ενεργοποιημένες και τις 6 φάσεις, διαφορετικά δε θα μπορούσαμε μιλάμε για overclocking...
Γενικά τα 4.4 με 4.5GHz τα έχετε σχετικά εύκολα, αλλά από κει και πέρα θα ζοριστείτε για να ανέβετε πιο ψηλά. Το BLCK είναι κοντά στο 105,5 MHz, και εδώ να τονίσουμε ότι η μητρική παίζει καλύτερα με 99,8 το οποίο αναφέρεται και στο CPU-Z.
Τέλος θέλω δείτε το Control Center της MSI. Είναι ένας πίνακας ελέγχου που σας παρέχει όλες εκείνες τις δυνατότητες που θα μπορούσατε να πειράξετε μέσω του BIOS. Δυστυχώς δεν είναι τόσο rock solid όσο το Ai Suite της ASUS αφού κρασάρει αρκετά εύκολα. Πρόσφατα διάβασα σε αντίστοιχο τεχνολογικό website ότι δεν δίνεται η δυνατότητα ρύθμισης του πολλαπλασιαστή -- κάτι που δεν ισχύει αφού αν ψάξει κανείς καλύτερα θα βρει την επιλογή για ενεργοποίησει αυτή τη ρύθμιση.
Επιτέλους, ήρθε η στιγμή να τρέξουμε μερικά benchmarks και να δούμε την πραγματική αξία της μητρικής. Δυστυχώς έχουμε μόνο δύο δείγματα προς σύγκριση, αλλά ευελπιστούμε πως στην συνέχεια θα κάνουμε ακόμα περισσότερα review μητρικών. Παρακάτω σας παρουσιάζουμε το σύστημα δοκιμών:
Μητρική: MSI P67A-G65
Επεξεργαστής: Intel Core i5 2500
Kάρτα γραφικών: AMD Radeon 6970
Μνήμη: G.Skill DDR3 kit 2x2GB RipjawsX
Τροφοδοτικό: Corsair 850W TX
Οθόνη: Samsung 32-inches
Λειτουργικό σύστημα: Windows 7 64bit SPI1 (RC), Intel Media SDK2, DirectX 9/10 Runtime, Catalyst Catalyst 10.12 CCC2
Τα benchmarks που χρησιμοποιήσαμε για τις δοκιμές μας ήταν τα ακόλουθα• SiSoft Sandra Lite 2011b• Adobe Photoshop CS5 Retouch Artist Speed Test• AIDA64 (πρώην Everest)• Futuremark 3DMark11 / 06 / Vantage• Cinebench R11.5 64bit• Autodesk 3Dsmax 2011• Winrar 3.90• 7-Zip Archiver• Expression Encoder 4• Handbrake 0.9.4• FRAPS• PC Game: Bad Company 2
Το Dimas Benchtable είναι μία προσφορά της Γερμανικής αλυσίδας AquaTuning για τα επόμενα υδρόψυκτα review που θα ακολουθήσουν
Πώς να διαβάσετε τα διαγράμματα
Στα διαγράμματα που θα ακολουθήσουν έχουμε 3 διαφορετικά χρώματα. Το πρώτο χρώμα είναι το κόκκινο το οποίο αντιπροσωπεύει την MSI P67A-GD65 υπερχρονισμένη στη συχνότητα των 4.5GHz με ενεργοποιημένο το Turbo boost. Το δεύτερο χρώμα είναι το κίτρινο και αντιπροσωπεύει την ίδια μητρική χωρίς ενεργοποιημένο το boost στα 3.3GHz. Τέλος, με μπλε χρώμα είναι όλοι οι υπόλοιποι επεξεργαστές και μητρικές που έλαβαν μέρος στις μετρήσεις μας κάτω από τις ίδιες συνθήκες.
Τα διαγράμματα έχουν γίνει με την μορφή μπάρας, συνεπώς η πρώτη μπάρα αντιπροσωπεύει το καλύτερο επιθυμητό αποτέλεσμα. Η δεύτερη το αμέσως επόμενο καλύτερο, η τρίτη το τρίτο κ.ο.κ.
Πριν αρχίσουμε τις δοκιμές θα θέλαμε να ευχαριστήσουμε θερμά την MSI που μας εμπιστεύτηκε την νέα της μητρική, καθώς επίσης και τα παιδιά από την ομάδαOutofspecs που μας καθοδήγησαν στο overclocking του επεξεργαστή. Να είστε σίγουροι πως θα υπάρξει ανάλογη συνέχεια.
Οι δοκιμές έγιναν με απόλυτη ακρίβεια στις μετρήσεις, καθώς τρέξαμε ούτε μία ούτε δύο... αλλά δέκα ολόκληρες φορές κάθε test βγάζοντας έτσι τον μέσο όρο της συνολικής απόδοσης του επεξεργαστή. Το τονίζουμε αυτό, τα αποτελέσματα μας είναι 100% έγκυρα. Ο στόχος μας ήταν και είναι να προσφέρουμε στους φίλους του Insomnia ένα review αντάξιο των ξένων sites που τόσα χρόνια εμπιστευόμαστε.
To Dhrystone είναι ένα συνθετικό benchmark για επεξεργαστές το οποίο γράφτηκε από τον Reinhold P. Weicker το 1984, αλλά μέχρι και σήμερα, θεωρείται ένα πολύ ικανό benchmark το οποίο μπορεί να αποδώσει με μεγάλη ακρίβεια τις επιδόσεις ενός επεξεργαστή. Το αποτέλεσμα της μέτρησης, είναι μία τιμή η οποία δείχνει πόσες φορές εκτελείται το συγκεκριμένο πρόγραμμα μέσα σε 1 δευτερόλεπτο. Για παράδειγμα αν τρέξετε το Dhrystone στον επεξεργαστή σας και σας δώσει σαν αποτέλεσμα 50,2 GIPS (Giga Instructions Per Second), αυτό σημαίνει ότι ο επεξεργαστής σας μπορεί να τρέξει 50200 φορές το Dhrystone μέσα σ’ ένα δευτερόλεπτο. Συνεπώς, όσο πιο πολλές φορές προλάβει να εκτελεστεί το πρόγραμμα, τόσο πιο γρήγορος είναι ο επεξεργαστής. Η φιλοσοφία της μέτρησης που πραγματοποιεί έχει να κάνει με ακέραιους αριθμούς και είναι τόσο μικρό σαν πρόγραμμα που χωράει ακόμα και μέσα στην cache του επεξεργαστή (!), γι αυτό τα αποτελέσματα που μας παρέχει έχουν αρκετά έχουν μεγάλη ακρίβεια στο πραγματικό αντίκτυπο επιδόσεων του CPU.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/Dhrystone.swf[/swf]Για τις ανάγκες της δοκιμασίας, χρησιμοποιήσαμε το καινούριο SiSoft Sandra Lite 2011b το οποίο εμπεριέχει τόσο τις multi-threaded εκδόσεις του Dhrystone όσο και του Whetstone. Και τα δύο τεστ είναι 100% φτιαγμένα για να μετράνε τον επεξεργαστή, χωρίς να επηρεάζονται από άλλες παραμέτρους όπως πχ μνήμες RAM ή κάρτα γραφικών. Σε αντίθεση με το Dhrystone, το Whestone χρησιμοποιεί δεκαδικούς αριθμούς (GFLOPS – Giga Floating Operations Per Second), ωστόσο κάνει ακριβώς την ίδια δουλειά. Και τα δύο benchmarks θεωρούνται σαν ένας πολύ καλός δείκτης απόδοσης του επεξεργαστή, και λαμβάνονται σοβαρά υπόψη.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/Whetstone.swf[/swf]Οι CPU instructions που χρησιμοποιήθηκαν κατά την διάρκεια των δοκιμών ήταν iSSE 4.2 για Dhrystone και iSSE 3 για Whetstone.
Δεύτερο τεστ για σήμερα! Σας έχουμε ετοιμάσει ένα απλό και έξυπνο benchmark υπολογισμού πιθανοτήτων, εστιάζοντας την προσοχή του επεξεργαστή στην ικανότητά του να μαντεύει σωστά τις πιθανές λύσεις του κλασσικού προβλήματος της Βασίλισσας σε σκακιέρα 10 επί 10. Ο πιο γρήγορος επεξεργαστής είναι και ο νικητής, ωστόσο αν δύο επεξεργαστές είναι εξίσου γρήγοροι στην ίδια συχνότητα λειτουργίας, τότε θα κερδίσει αυτός που θα μαντέψει λιγότερες φορές λάθος από τον άλλον.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/Queen.swf[/swf]Το CPU Queen test χρησιμοποιεί οδηγίες για x86 σύστημα (όχι 64bit), και καταναλώνει λιγότερο από 1MB μνήμη RAM. Υποστηρίζεται από τεχνολογίες όπως είναι το Hper-Threading, multi-processor (SMP) εντάσσοντας τον εαυτό του στα multi-threading CPU Benchmarks με οδηγίες MMX, SSE2 και SSE3.
Παραδεχτείτε το, όλοι κρύβουμε ένα μικρό παιδί μέσα μας. Είτε παίζοντας Ναρκαλιευτή, είτε Assassin's Creed, ο υπολογιστής μπορεί να αντικαστήσει επάξια μία πρώτης τάξεως παιχνιδομηχανή, από Gameboy emulator μέχρι τα γραφικά ενός PlayStation3. Για να συμβεί αυτό, το μόνο που χρειάζεται είναι να φέρετε τους ανάλογους βαθμούς ώστε να πείσετε τον μπαμπά και την μαμά να βάλουν βαθυά το χέρι στην τσέπη και να σας αγοράσουν ως δώρο μία καινούρια δυνατή κάρτα γραφικών. Τι, νομίζετε πως δεν τα ξέρω ;
Τι γίνεται όμως όταν η νέα κάρτα γραφικών που αγοράσατε είναι πολύ πιο δυνατή από τον επεξεργαστή σας; Τότε έχουμε αυτό που λένε Bottleneck. Δηλαδή η κάρτα γραφικών μπορεί να αποδόσει ακόμα παραπάνω, αλλά οι δυνατότητες του επεξεργαστή την κρατάνε αρκετά χαμηλά και την περιορίζουν με αποτέλεσμα να μην την εκμεταλλεύεστε στο έπακρο των δυνατοτήτων της.
Αυτό ακριβώς θα δούμε στην παρακάτω μέτρηση, βάζοντας τον επεξεργαστή να κάνει δουλειές αλλών και συγκεκριμένα της κάρτας γραφικών. Όσο καλύτερα τα πάει, τόσο καλύτερα αποτελέσματα θα έχει σε συνεργασία με την κάρτα γραφικών.
Κάνοντας μία αναδρομή στο παρελθόν το 3DMark 01 SE ήταν το πρώτο Benchmark που έτρεξα στον υπολογιστή μου. Παλιές καλές εποχές με TNT2 Riva 32MB (αθάνατη κάρτα), Voodoo 3 και άλλες πολλές κάρτες που άφησαν εποχή σαν τις αξιομνημόνευτες GeForce3 της NVIDIA. Καταλαβαίνετε λοιπόν, ότι η Futuremark έχει επενδύσει πάνω στον τομέα του stressing analysis των γραφικών, συνεπώς πρόκειται να δούμε ένα ενδιαφέρον αποτέλεσμα.
Μη θέλοντας να επηρεάσουμε το τελικό σκορ από άλλους παράγοντες (πχ κάρτα γραφικών), τρέξαμε μόνο τα CPU test τα οποία δίνουν μία καλή ιδέα για τις δυνατότητες που έχει ο επεξεργαστής μας.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/3dmark06_CPU.swf[/swf]Το 3DMark Vantage έχει αρκετά περισσότερα πράγματα που "κουράζουν" τον επεξεργαστή. Πράγματα τα οποία σίγουρα έχετε ακούσει και ίσως είναι γνωστά σε μερικούς, όπως εξομοίωση κανόνων που διέπουν κανόνες της Φυσικής (Physics), και Τεχνητή Νοημοσύνη (AI). Ξανά λοιπόν, τρέξαμε μονάχα τα CPU Tests στο νορμάλ επίπεδο (Performance) εκπροσωπώντας έτσι την μεγαλύτερη μερίδα των υπολογιστών που βρίσκονται σε κάθε σπίτι σήμερα.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/vantage_CPU.swf[/swf]
Πρόκειται για ένα benchmark που τρέχουμε όλοι εν αγνοία μας καθημερινα αποσυμπιέζοντας και συμπιέζοντας δεκάδες αρχεία τόσο σε μορφή rar, ενώ παλαιότερα σε zip. Προσοχή, φίλοι μου: Τα αποτελέσματα δεν είναι απολύτως σχετικά με τον επεξεργαστή καθώς εξαρτώνται σε μεγάλο βαθμό από τις μνήμες RAM του συστήματος.
[swf=640x548]
http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/winrar_bench.swf[/swf]
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/winrar350.swf[/swf]
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/7zip_350.swf[/swf]
Δύο δοκιμές σε πραγματικό χρόνο, απλά και ουσιαστικά. Φτιάξαμε 351MB από διάφορα αρχεία (κείμενο, βίντεο, εικόνες, mp3) και επιλέξαμε να τα συμπιέσουμε. Τι πιο απλό και καθημερινό από αυτό ; Οι ρυθμίσεις για το Winrar είναι μέγιστη δυνατή συμπίεση. Ενώ για το Zip επιλέξαμε compresion ultra, method deflode, dictionrary 32kb, word size 128, thread 4. Η μέτρηση δείχνει πόσα δευτερολεπτα χρειάστηκαν για να γίνει η συμπίεση του workload που φτιάξαμε παραπάνω.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/zlib.swf[/swf]
Το Z-Lib είναι ένας πολύ αποδοτικός αλγόριθμος συμπίεσης δεδομένων που ξέρει να εκμεταλλεύεται στο έπακρο τις δυνατότητες τόσο του επεξεργαστή όσο και της μνήμης RAM.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/READ_MEM.swf[/swf]
Είναι η πρώτη φορά που τρέχουμε αυτό το test συνεπώς δεν έχουμε στοιχεία να συγκρίνουμε με άλλες μητρικές ή συστήματα. Σύντομα ο πίνακας θα μεγαλώσει και θα είναι συγκρίσιμος για όλους. Τα νούμερα ωστόσο, φαίνονται . . . . απίστευτα!
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/WRITE_MEM.swf[/swf]
Bandwidth:
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/RAM_BAND.swf[/swf]
Μετά την συμπίεση/αποσυμπίεση δεδομένων περνάμε σε κάτι το οποίο όλοι μας έχουμε ακουστά, και αρκετοί μάλιστα το χρησιμοποιούμε σε καθημερινή βάση. Ο λόγος περί Photoshop, ίσως του κορυφαίου προγράμματος επεξεργασίας εικόνας της σημερινής εποχής κάνοντας μαγικά πράγματα στις φωτογραφίες σας. Ειδικά τώρα με την φρενίτιδα του Facebook, είναι ανεπίτρεπτο να ανεβάσετε φωτογραφία χωρίς να την έχετε πρώτα περάσει από ένα καλό λιφτινγκ στο Photoshop.
Η δοκιμή μας έχει να κάνει σχετικά με τον πόσο χρόνο χρειάζεται ο υπολογιστής για να αποδώσει κάποια φίλτρα και ρετουσάρισμα εικόνας στο Adobe Photoshop CS5. Το Benchmark που χρησιμοποίησαμε λέγεται Retouch Artist Speed Test και είναι διαθέσιμο δωρεάν από εδώ.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/photoshop.swf[/swf]
Δυστυχώς δεν είχαμε αποτελέσματα από τον Core i7 920 στο Photoshop, καθώς το συγκεκριμένο benchmark ήταν απόφαση τελευταίας στιγμής. Ελπίζουμε γρήγορα να το εμπλουτίσουμε με περισσότερους επεξεργαστές καθώς θεωρούμε ότι ενδιαφέρει αρκετό κόσμο να γνωρίζει τις επιδόσεις του συστήματος του πάνω σε επεξεργασία εικόνας.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/mandel.swf[/swf]
Το mandel ή αλλιώς mandelbot είναι μια διάσημη μαθηματική φόρμουλα αναπαραγωγής fractal, δηλαδή γραφικά τα οποία όσο και να ζουμάρει κανείς αυτά αναπαράγονται διαρκώς στην οθόνη.
Τώρα αρχίζουν τα δύσκολα...όσοι έχετε ασχοληθεί με μοντάζ, επεξεργασία βίντεο, σχεδίαση και animation, καταλαβένετε ακριβώς για τι πράγμα μιλάμε. Τα κορυφαία προγράμματα που χρησιμοποιούνται σήμερα πάνω στον τομέα είναι τα Cinema 4D, 3DS Max, Maya, Lightwave κ.α. Αυτό που θα δούμε σ'αυτή την δοκιμασία είναι πόσο δυνατός είναι ο Sandy Bridge σε συνδιασμό με την P8P67 για εσάς που εργάζεστε σε CGI pipeline.
Εμείς επιλέξαμε να δημιουργήσουμε 3D γραφικά κάνοντας render στο γνωστό Cinebench R11.5 το οποίο βασιζεται στην μηχανή του Cinema4D. Για όσους δε γνωρίζουν, πρόκειται για ένα πρόγραμμα το οποίο χρησιμοποιείται από μεγάλες παραγωγές, με πιο επιτυχημένες ταινίες τις Spiderman, StarWars, το Χρονικό της Νάρνια και άλλες...
... έτοιμοι για το τεστ ;
- Ένα ποπ-κορν παρακαλώ και μία coca-cola.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/cinebench.swf[/swf]
Είστε Game designer ; Τότε σίγουρα θα έχετε ακούσει για το Autodesk 3Dsmax το οποίο είναι το πιο διάσημο πρόγραμμα πάνω στον συγκεκριμένο τομέα, και όχι μόνο. Μεχρι και σήμερα χρησιμοποιείται σε PC Games και κυριαρχεί στην Ιαπωνική κουλτούρα, ενώ στην αντίπερα όχθη του ωκεανού χρησιμοποιούν το Autodesk Maya. Συγκεκριμένα οι προγραμματιστές της Capcom όταν ήθελαν να περάσουν από 2D σε 3D χωρίς όμως να αλοιωθούν οι κινήσεις καράτε του Street Fighter, υλοποίησαν το mondelling στο SoftImage και έκαναν τελική παραγωγή στο 3DsMax. Άλλό ένα παράδειγμα βρίσκουμε στην Lionhead, την εταιρία που βρίσκεται πίσω από το Fable. Οι προγραματιστές της φαίνεται να χρησιμοποιούν κι αυτοί με την σειρά τους το Softimage για modelling ενώ κάνουν χρήση κι άλλων προγραμμάτων όπως το ZBrush, Photoshop και του 3DsMax. Εμείς δεν θα τεστάρουμε το SoftImage ούτε το Maya, αλλά θα δούμε πώς τα πηγαίνει ο Sandy Bridge στο Mental Ray τεστ 3Ds max που του ετοιμάσαμε
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/3dsmax.swf[/swf]
Αν και οι πραγματικές επιδόσεις κρύβονται στο QuickSync τις οποίες είδαμε στην σελίδα 5 του review των sandy bridge, πάμε να δούμε μερικά κλασσικά παραδείγματα χωρίς την χρήση αυτού, αφού δεν υπάρχουν προς το παρών εφαρμογές που να υποστηρίζουν το AVX πέραν από το Media Espresso και Αrcsoft Media Converter. Σίγουρα υπάρχουν αρκετοί που θέλουν να κάνουν τις παρακάτω μετατροπές και να δουν τις επιδόσεις του επεξεργαστή σ'αυτόν τον τομέα χωρίς τα παραπάνω προγράμματα.
Ξανά, τα παρακάτω δεν αντιπροσπεύουν την πληρη δύναμη του SandyBridge και δεν προτίνουμε να συνεχίσετε το encoding με προγράμματα τα οποία δεν υποστηρίζουν AVX και QuickSync. Όσοι ενδιαφέρεστε να μάθετε "πώς" και "τί" συμβαίνει στους SandyBridge παρακαλούμε διαβάστε ξανά την 5η και 6η σελίδα του review.
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/x264.swf[/swf]
[swf=640x548]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/mp4.swf[/swf]
Οι συστάσεις για τα 3D Marks της Futuremark έγιναν νωρίτερα κατά την διάρκεια των CPU tests. Τώρα ήρθε η στιγμή να πάρουμε μια πιο συνολική εικόνα του συστήματος, και γι αυτό τρέχουμε ολόκληρη την σουίτα performance. Προσέξτε ότι στις δοκιμές μας συμπεριλάβαμε και το καινούριο 3DMark 2011. Η κάρτα γραφικών που χρησιμοποιούμε είναι η Radeon 6970 και φαίνεται να τα πάει μια χαρά.
[swf=780x668]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/3dmark11.swf[/swf]
[swf=780x668]http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/vantage.swf[/swf]
[swf=780x668]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/3dmark06.swf[/swf]
Περισσότερα συγκρίσημα αποτελέσματα την ερχόμενη εβδομάδα με καινούρια μητρική από την MSI.
Αργήσαμε; Ίσως λίγο, αλλά μην ξεχνάτε ότι πρόκειται για ένα review μητρικής και όχι κάρτας γραφικών. Ωστόσο δεν σας κρύβουμε ότι τα PC Games είναι ίσως ο πιο σημαντικός παράγοντας που ωθεί πολλούς από εμάς να κάνουμε αναβάθμιση και φυσικά δεν θα μπορούσαν να λείπουν από το review μας.
Γνωρίστε το Frame Per Second - FPS
- <30 FPS Δεν μπορείτε να το παίξετε
- 30 - 40 FPS Παίζεται, αλλά είναι στο όριο
- 40 - 60 FPS Ικανοποιητικό, χωρίς προβλήματα
- >60 FPS Τέρμα τα γκάζια! Η απόλυτη εμπειρία
[swf=780x668]http://imagesreviews.s3.amazonaws.com/motherboards/MSI P67A-GD65/Diagrammata/BadCompany2.swf[/swf]
[swf=780x668]http://imagesreviews.s3.amazonaws.com/motherboards/MSI%20P67A-GD65/Diagrammata/BadCompany2_oced.swf[/swf]
[page=Τελικά Συμπεράσματα]Συγκρίνοντας μητρικές ίδιου chipset σπάνια βρίσκει κανείς διαφορές στο θέμα των επιδόσεων. Πράγματι όπως είδατε από τις μετρήσεις μας οι διαφορές ανάμεσα στις δύο μητρικές που έλαβαν μέρος ήταν αρκετά μικρές. Από θέμα επιδόσεων η MSI είναι η βασίλισσα στο θρόνο του Insomnia για το P67, καθώς σε όλα τα benchmarks (εκτός από το 3D Mark 06) κατάφερε να είναι έστω και κλικ καλύτερη από την ASUS P8P67.
Σαν πακέτο έρχεται υπερπλήρης, αφού περιέχει από καλώδια SATA 3 μέχρι δυνατότητα για μέτρηση με πολύμετρο κ.α. Είναι πραγματικά από τις λίγες μητρικές που έρχονται με τόσο πλούσια συσκευασία και της το αναγνωρίζουμε!
Oι μηχανικοί της MSI έδειξαν την δυνατότητα του DrMOS και στην πλατφόρμα των Sandy. Συγκεκριμένα η κατανάλωση της μητρικής είναι ελάχιστη, μόλις 75Watt (χωρίς την οθόνη) σημαίνει ότι δεν έχετε να σκέφτεστε τον λογαριασμό της ΔΕΗ.
Από πλευρά overclocking τα πήγε καλά, όχι όμως όπως θα θέλαμε. Συγκεκριμένα έχει πρόβλημα με το Vdrop αφού δεν μπορεί να κρατήσει σταθερό το Load Line Calibration με αποτέλεσμα το 1.35 V που δίνετε από το BIOS να αντιστοιχεί σε ~1.30 V idle των Windows.
Το πιο σημαντικό όμως είναι η λάθος χρήση του OC Genie το οποίο μπορεί να καταστρέψει τον επεξεργαστή σας, δίνοντας μέχρι και 1.40 Volts στον Sandy Bridge σε κατάσταση stressing. Η μητρική απευθύνεται σε αυτούς που ψάχνονται λίγο παραπάνω και όχι στον αρχάριο χρήστη, καθώς θα πρέπει να την περάσετε από διάφορα BIOS μέχρι να βρείτε αυτό θα κάτσει σωστά στις ανάγκες σας.
Μιλώντας για χαρακτηριστικά, το θετικό είναι ότι έχουμε το πιο όμορφο και πρωτότυπο EFI BIOS το οποίο πραγματικά μας έχει εντυπωσιάσει. Αν και eye-candy από πλευρά λειτουργικότητας έχει αρκετά προβλήματα και είναι σχετικά αργό. Αυτό όμως είναι κάτι πάνω στο οποίο δουλεύουν οι μηχανικοί της MSI και σύντομα θα εξαλείψουν όλα τα προβλήματα που υπάρχουν. Τα Voltpoints, ο εσωτερικός USB 3 connector και τα Onboard buttons για Power On, Reset και Clear CMOS είναι μερικά από τα δυνατά "αυτού" της P67A. Σίγουρα μια μητρική με πολλά και ακριβά χαρακτηριστικά.
Συνοψίζοντας λοιπόν, η MSI P67A-GD65 μας άφησε μία γλυκόπικρη γεύση. Ναι κύριε, είναι καλή από πλευρά επιδόσεων, αλλά μερικές ατέλειες και bugs στο BIOS μας αναγκάζουν να μην σηκώσουμε και τους δύο αντίχειρες. Μην ξεχνάτε ότι η τιμή της είναι 185 € γεγονός που την κατατάσει αυτόματα σε High-end motherboard, ιδανική για προχωρημένα πράγματα, και όχι για να παίζει σε stock συχνότητα.
Θετικά:
- - Τρομερές επιδόσεις σε όλους του τομείς
- - Υποστήριξη CrossFire με lanes 8x – 8x
- - Μικρή κατανάλωση
- - Πρωτότυπο BIOS
- - Δυνατότητα μέτρησης με πολύμετρο
- - Υπερπλήρες παρελκόμενα
- - Power On και Restart button πάνω στη μητρική, καθώς και CLEAR CMOS στο πλάι
Αρνητικά:
- - Ακατάλληλο και επικίνδυνο OC Genie για Sandy Bridge
- - Αρκετά bugs στο BIOS
- - Μεγάλο VDrop
- - Το CD εγκατάστασης δεν περιέχει το σωστό Control Center
