Μια ακόμη παρουσίαση από το Insomnia.gr ξεκινάει ευθύς αμέσως και αυτή τη φορά στον πάγκο δοκιμών θα ανέβει μια ψύκτρα προερχόμενη από το "στρατόπεδο" της γνωστής στους περισσότερους από εμάς Cryorig. Πρόκειται για την Cryorig H5 Ultimate η οποία παρά το ιδιαίτερα προσιτό κόστος στο οποίο έρχεται ενσωματώνει διάφορα ιδιαιτέρως ενδιαφέροντα χαρακτηριστικά και υπόσχεται καλές επιδόσεις, αθόρυβη λειτουργία και εύκολη εγκατάσταση.
Παράλληλα παρά το γεγονός ότι είναι αρκετά ογκώδης, η εταιρεία την έχει σχεδιάσει με τέτοιο τρόπο ώστε να μπορεί να τοποθετηθεί ακόμη και σε mini ITX μητρικές χωρίς να προκαλούνται προβλήματα με τα components της μητρικής ή τις μνήμες ενώ η πλήρης συμβατότητα με όλα τα sockets που κυκλοφορούν αυτή τη στιγμή στην αγορά είναι ένα ακόμη από τα στοιχεία στα οποία η Cryorig έχει δώσει ιδιαίτερη βάση.
Πάμε λοιπόν να δούμε τι ακριβώς μπορεί να καταφέρει η H5 Ultimate μέσα από τις ενότητες της παρουσίασης που ακολουθεί, η οποία όπως πάντα θα ξεκινήσει με μια σύντομη περιγραφή των τεχνικών χαρακτηριστικών του υπό δοκιμή προϊόντος.
Τεχνικά χαρακτηριστικά, συσκευασία & παρελκόμενα
Στον πίνακα που ακολουθεί μπορείτε να δείτε τα τεχνικά χαρακτηριστικά της ψύκτρας που θα μας απασχολήσει στο πλαίσιο της σημερινής μας δοκιμής :
Από το παραπάνω σχηματικό διάγραμμα μπορούμε να έχουμε μια καλύτερη ιδέα των διαστάσεων της ψύκτρας μας.
Ακολουθούν δύο συγκριτικά διαγράμματα ώστε να δούμε που τοποθετείται η ψύκτρα σε σχέση με τις άλλες που έχουν περάσει από τα χέρια μας ως προς το κόστος απόκτησης αλλά και το υποστηριζόμενο TDP:
Η Η5 Ultimate έρχεται σε μια κανονικού μεγέθους συσκευασία η οποία στο εξωτερικό της έχει φωτογραφίες της ψύκτρας, σχηματικά διαγράμματα, τις προδιαγραφές καθώς και λίστα με τα υποστηριζόμενα sockets. Έτσι ο υποψήφιος κάτοχος έχει όλες τις πληροφορίες που χρειάζεται ακόμη και αν τη δει για πρώτη φορά στο ράφι κάποιου καταστήματος.
Ανοίγοντας τη συσκευασία η εταιρεία μας ενημερώνει πως μπορούμε να επεκτείνουμε την εγγύηση στα τρία χρόνια κάνοντας απλά μια εγγραφή στην σχετική ιστοσελίδα.
Η ψύκτρα μας βρίσκεται τοποθετημένη με ασφάλεια μέσα σε μια διάφανη πλαστική σακούλα και φυσικά μέσα σε σκληρό χαρτόνι το οποίο διασφαλίζει την ασφαλή μεταφορά της και την προστασία της από τυχόν πτώσεις. Δεξιά και αριστερά σε δύο έξυπνα διαμορφωμένες θήκες υπάρχουν όλα τα συνοδευτικά ταξινομημένα όπως ακριβώς αναγράφεται στο κάλυμμα κάθε θήκης.
Τα παρελκόμενα της ψύκτρας αποτελούνται από τα retention kits, ένα ειδικό κατσαβίδι για τη στερέωση στο socket, μεταλλικά κλιπ για προσαρμογή δεύτερου ανεμιστήρα, ένα σωληνάριο θερμοαγώγιμης πάστας, την κάρτα εγγύησης και φυσικά το συνοδευτικό εγχειρίδιο οδηγιών. Επίσης υπάρχει και ένα μικρό φυλλάδιο κίτρινου χρώματος το οποίο δείχνει το σωστό τρόπο για το σφίξιμο των βιδών στο socket έτσι ώστε να αποφύγουμε τυχόν ατυχήματα
Φωτογραφίες
Πριν περάσουμε στο στάδιο των δοκιμών δεν θα μπορούσαμε να μην τοποθετήσουμε και την ίδια της ψύκτρα κάτω από το φωτογραφικό μας φακό για να πάρουμε μια καλύτερη εικόνα της.

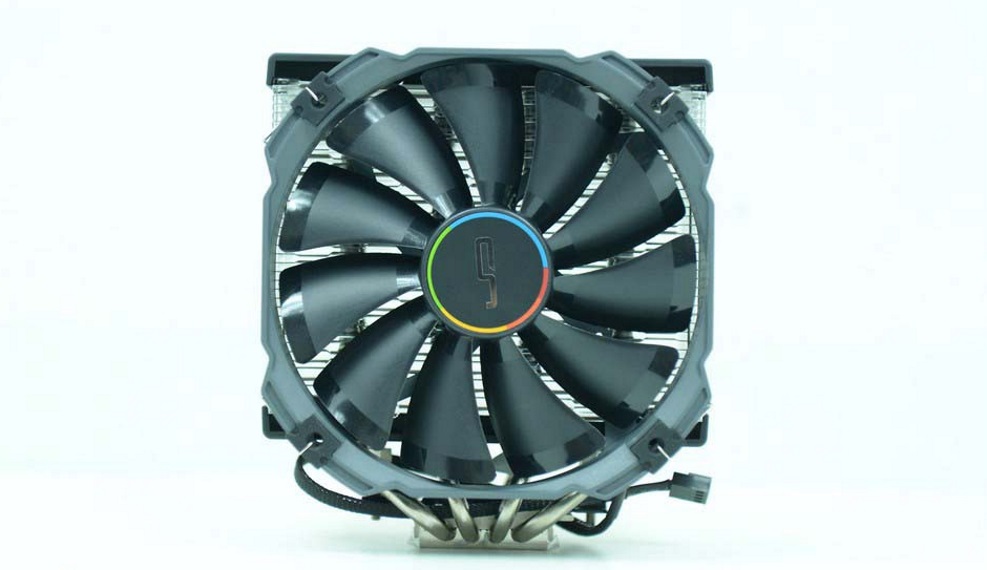

Ξεκινάμε με δύο γενικές φωτογραφίες από την κατά κάποιο τρόπο "μπροστινή" όψη της ψύκτρας στην οποία βρίσκεται και ο προεγκατεστημένος ανεμιστήρας της.
Από δύο διαφορετικές οπτικές γωνίες. Στην άλλη πλευρά μπορεί να τοποθετηθεί ένας ακόμη ανεμιστήρας και για αυτό όπως είδαμε παραπάνω η εταιρεία έχει συμπεριλάβει στα παρελκόμενα ένα επιπλέον σετ μεταλλικών κλιπ.
Από την άλλη πλευρά, έχουμε πλέον μια πολύ καλή εικόνα της πυκνότητας του φινιρίσματος το οποίο σε αυτή την πλευρά είναι αρκετά στενό. Υπάρχει μια συγκεκριμένη λογική πίσω από αυτό την οποία θα εξηγήσουμε λίγο παρακάτω.
Κοιτώντας την πίσω πλευρά από ένα λίγο διαφορετικό σημείο μπορούμε να δούμε και την λεπτομερή διαμόρφωση των πτερυγίων αλουμινίου η οποία έχει υιοθετηθεί με γνώμονα την ταχύτερη αποβολή της θερμότητας που εκλύεται από τον επεξεργαστή.
Στην κορυφή της ψύκτρας υπάρχει ένα πλαστικό κάλυμμα μαύρου χρώματος το οποίο πέρα από το λογότυπο της Cryorig φέρει και δύο οπές. Αυτές χρησιμεύουν όπως μπορείτε να δείτε στη δεύτερη φωτογραφία οδηγούν το παρεχόμενο κατσαβίδι απευθείας και με ασφάλεια στις δύο βίδες που υπάρχουν στη βάση της ψύκτρας ώστε να τη βιδώσουμε πάνω στο socket.
Στη κάτω πλευρά, βλέπουμε πως η χάλκινη βάση είναι επινικελωμένη ενώ το ίδιο ισχύει και για τα 4 heat pipes που ξεκινούν από αυτή. Στη βάση υπάρχει το κλασσικό προστατευτικό αυτοκόλλητο το οποίο φυσικά έχει και την σχετική προειδοποίηση για να αφαιρεθεί πριν την εγκατάσταση.
Αφαιρώντας το αυτοκόλλητο της βάσης διαπιστώνουμε πως η λείανση της δεν είναι και η καλύτερη δυνατή, αλλά μάλλον μέτρια. Αυτό ενδεχομένως να έχει και κάποια επιρροή στις επιδόσεις της αλλά είναι κάτι που θα το εξετάσουμε αργότερα.
Ώρα να αφαιρέσουμε τον ανεμιστήρα για να δούμε τις πραγματικές διαστάσεις της ψύκτρας και φυσικά να εντοπίσουμε τυχόν κρυμμένες λεπτομέρειες. Αξίζει εδώ να σημειώσουμε πως παρά τον όγκο της η ψύκτρα είναι έτσι σχεδιασμένη ώστε να μπορεί να τοποθετηθεί χωρίς προβλήματα ακόμη και σε μικρές μητρικές.
Και από την κάτω πλευρά.
Η "έκπληξη" έρχεται από την πλευρά στην οποία τοποθετείται ο προεγκατεστημένος ανεμιστήρας. Εδώ το φινίρισμα είναι αρκετά πιο φαρδύ και έχει κυψελωτό σχεδιασμό. Με αυτό τον τρόπο η εταιρεία έχει πετύχει ο εισερχόμενος αέρας να επιταχύνεται μέχρι να εξέλθει (δεδομένου ότι στην άλλη πλευρά το φινίρισμα είναι σημαντικά στενότερο) και έτσι η απόδοση του ανεμιστήρα να είναι καλύτερη.
Κλείνουμε την παρούσα ενότητα με τρεις φωτογραφίες από τον συνοδευτικό ανεμιστήρα ο οποίος διαθέτει έντεκα (11) πτερύγια και λειτουργεί σε ταχύτητα έως 1300 στροφές ενώ το καλώδιο του είναι sleeved. Παράλληλα η εταιρεία έχει ενσωματώσει στον συνοδευτικό ανεμιστήρα την τεχνολογία High Precision Low Noise (HPLN™) bearing καθώς και λαστιχένια pads στις γωνίες με σκοπό φυσικά ο θόρυβος να διατηρηθεί στα χαμηλότερα δυνατά επίπεδα.
Σύστημα δοκιμών και μεθοδολογία μετρήσεων
Για τη μέτρηση των επιδόσεων της ψύκτρας που βλέπουμε στη σημερινή δοκιμή θα χρησιμοποιήσουμε το σύστημα που μπορείτε να δείτε στον παρακάτω πίνακα:
Για την καλύτερη καταγραφή της συμπεριφοράς της ψύκτρας θα πραγματοποιήσουμε δύο σειρές μετρήσεων. Η πρώτη θα γίνει σε κατάσταση ηρεμίας και μετέπειτα σε πλήρες φόρτο με τον επεξεργαστή στην εργοστασιακή του συχνότητα (3.5 GHz) ενώ η δεύτερη με τον επεξεργαστή στα 4.5 GHz με τάση 1.2 V. Aν και η τάση αυτή δεν είναι απαραίτητη για την επίτευξη αυτής της συχνότητας, θα ανεβάσει ωστόσο σημαντικά το θερμικό φορτίο του επεξεργαστή που είναι και το ζητούμενο σε αυτού του είδους τις δοκιμές. Για να φέρουμε τον επεξεργαστή σε 100% load χρησιμοποιήσαμε τη γνωστή εφαρμογή AIDA 64 Extreme Edition. Αρχικά τρέξαμε ένα συνδυασμένο φορτίο (CPU + FPU stress) και στη συνέχεια μόνο του το FPU stress test το οποίο φέρνει κυριολεκτικά στα όρια του τον επεξεργαστή ανεβάζοντας κατακόρυφα τη θερμοκρασία του. Το πρώτο τεστ είχε διάρκεια 15 λεπτών ενώ το δεύτερο διήρκεσε 10 λεπτά. Μεταξύ των μετρήσεων υπήρξε ένα διάστημα 15 λεπτών ηρεμίας (idle) και σε κάθε περίπτωση μετρήθηκε το peak της θερμοκρασίας.
Ευχαριστούμε θερμά την Seasonic για την παραχώρηση του τροφοδοτικού που χρησιμοποιήθηκε στο σύστημα της δοκιμής
Παράλληλα για να διατηρήσουμε τις μετρήσεις μας όσο γίνεται πιο καθαρές από πλευράς σφαλμάτων οι ανεμιστήρες θα δουλεύουν στο 100% των στροφών τους συνδεδεμένοι στα 12V του τροφοδοτικού καθ'όλη τη διάρκεια των δοκιμών.
Ακόμη, επειδή ουσιαστικά αυτό που μας ενδιαφέρει είναι η συμπεριφορά της ψύκτρας σε σχέση πάντα με το περιβάλλον στο οποίο λειτουργεί, στα διαγράμματα των αποτελεσμάτων θα παρουσιάσουμε τη διαφορά (delta) μεταξύ της θερμοκρασίας του επεξεργαστή και της θερμοκρασίας του χώρου στον οποίο έγιναν οι δοκιμές (ambient). Έτσι θα έχουμε μια καλύτερη εικόνα του τι μπορεί να καταφέρει η ψύκτρα και φυσικά μπορεί να προσαρμόσει ο καθένας από εμάς τα συμπεράσματά του με βάση το χώρο στον οποίο λειτουργεί το σύστημά του.
Τέλος, η μέτρηση του θορύβου που παράγουν οι ανεμιστήρες θα πραγματοποιηθεί από ένα ντεσιμπελόμετρο μεγίστης ευαισθησίας 30db(A) στημένο σε τρίποδο σε απόσταση ενός μέτρου.
Αποτελέσματα μετρήσεων
Στα διαγράμματα που ακολουθούν μπορείτε να δείτε τα αποτελέσματα των μετρήσεων που λάβαμε σύμφωνα με τη μεθοδολογία που αναφέραμε παραπάνω:
Οι επιδόσεις της Cryorig H5 Ultimate θα μπορούσαμε να πούμε πως ως προς τις θερμοκρασίες κινήθηκαν σε αρκετά ικανοποιητικά επίπεδα με εξαίρεση την τελευταία δοκιμή στην οποία ήταν μάλλον αναμενόμενο πως δεν θα μπορέσει να ανταπεξέλθει. Ο συνοδευτικός ανεμιστήρας παρά το γεγονός ότι είναι πρακτικά αθόρυβος, ακόμη και όταν δουλεύει στο 100% των στροφών του, δείχνει να λειτουργεί αποτελεσματικά σε συνδυασμό και με την προσεκτικά μελετημένη σχεδίαση του φινιρίσματος.
Έτσι με επιδόσεις που σχεδόν σε όλες τις δοκιμές ήταν καλύτερες από τον άμεσο ανταγωνισμό της η εν λόγω ψύκτρα αποτελεί μια καλή και παραπάνω από τίμια πρόταση για όποιον δεν είναι ασχολείται με υπερχρονισμό αλλά αναζητά μια αποδοτική και οικονομικά προσιτή λύση.
Επίλογος συμπεράσματα
Κάπου πλησιάζει στο τέλος της και η σημερινή μας παρουσίαση και η Cryorig H5 Ultimate κατεβαίνει από τον πάγκο δοκιμών έχοντας αφήσει ιδιαίτερα θετικές εντυπώσεις.
Πέρα από την άριστη ποιότητα κατασκευής, τις καλές επιδόσεις (δεδομένης της τιμής και της κατηγορίας της) αλλά και την αθόρυβη λειτουργία η Η5 Ultimate έχει και ένα ακόμη πλεονέκτημα το οποίο δεν είναι άλλο από την πραγματικά πανεύκολη και ταχύτατη εγκατάστασή της. Η όλη διαδικασία δεν απαιτεί περισσότερα από 4-5 λεπτά και ακόμη και για κάποιον χρήστη χωρίς ιδιαίτερη εμπειρία δεν παρουσιάζει κανένα δύσκολο σημείο. Ο τρόπος εγκατάστασης έχει πολλές ομοιότητες με τον αντίστοιχα γρήγορο και εύκολο τρόπο εγκατάστασης που εφαρμόζει εδώ και χρόνια η Noctua και είναι ιδιαίτερα θετικό το γεγονός πως οι βίδες που σφίγγουν την ψύκτρα πάνω στο socket διαθέτουν ελατήριο ασφαλείας έτσι ώστε να μην προκληθεί έστω και κατά λάθος κάποιο ατύχημα.
Στα θετικά δεν θα μπορούσαμε φυσικά να μην συμπεριλάβουμε και την συμβατότητα με πολλά μοντέλα μνημών αλλά και τη δυνατότητα εγκατάστασης ακόμη και σε μικρού μεγέθους μητρικές (αν και εκεί κατά 99% θα θυσιάσετε την μια και μοναδική θύρα PCI). Μάλιστα η εταιρεία για να βοηθήσει ακόμη περισσότερο όσους διαθέτουν μικρές μητρικές και ανησυχούν μήπως αντιμετωπίσουν πρόβλημα, έχει φτιάξει ένα σχέδιο τύπου origami το οποίο μπορεί να εκτυπωθεί και στη συνέχεια να χρησιμοποιηθεί ως μοντέλο του όγκου της ψύκτρας. Ενδεικτικά μπορείτε να δείτε την φωτογραφία που ακολουθεί :
Κλείνοντας λοιπόν, πάμε να δούμε επιγραμματικά τα πλεονεκτήματα και μειονεκτήματα που εντοπίσαμε στην Cryorig H5 Ultimate κατά την διάρκεια της ενασχόλησής μας με αυτή:
Πλεονεκτήματα:
- Άριστη ποιότητα κατασκευής
- Επιδόσεις άνω του ικανοποιητικού
- Αθόρυβη λειτουργία ακόμη και στο 100% της ταχύτητας του ανεμιστήρα
- Μεγάλο σωληνάριο θερμοαγώγιμης πάστας
- Συμβατότητα με πολλά sockets
- Εύκολη και γρήγορη εγκατάσταση
- Συμβατότητα με μεγάλο εύρος μνημών RAM
Μειονεκτήματα:
- Η λείανση της βάσης είναι τουλάχιστον μέτρια και ενδεχομένως επηρεάζει τις επιδόσεις
Σύνταξη: Ζαννής Σκουλάξινος
Επιμέλεια κειμένου: Γιάννης Καραγιάννης, crmaris
