Χρωματικός κώδικας resistor

[Finn]

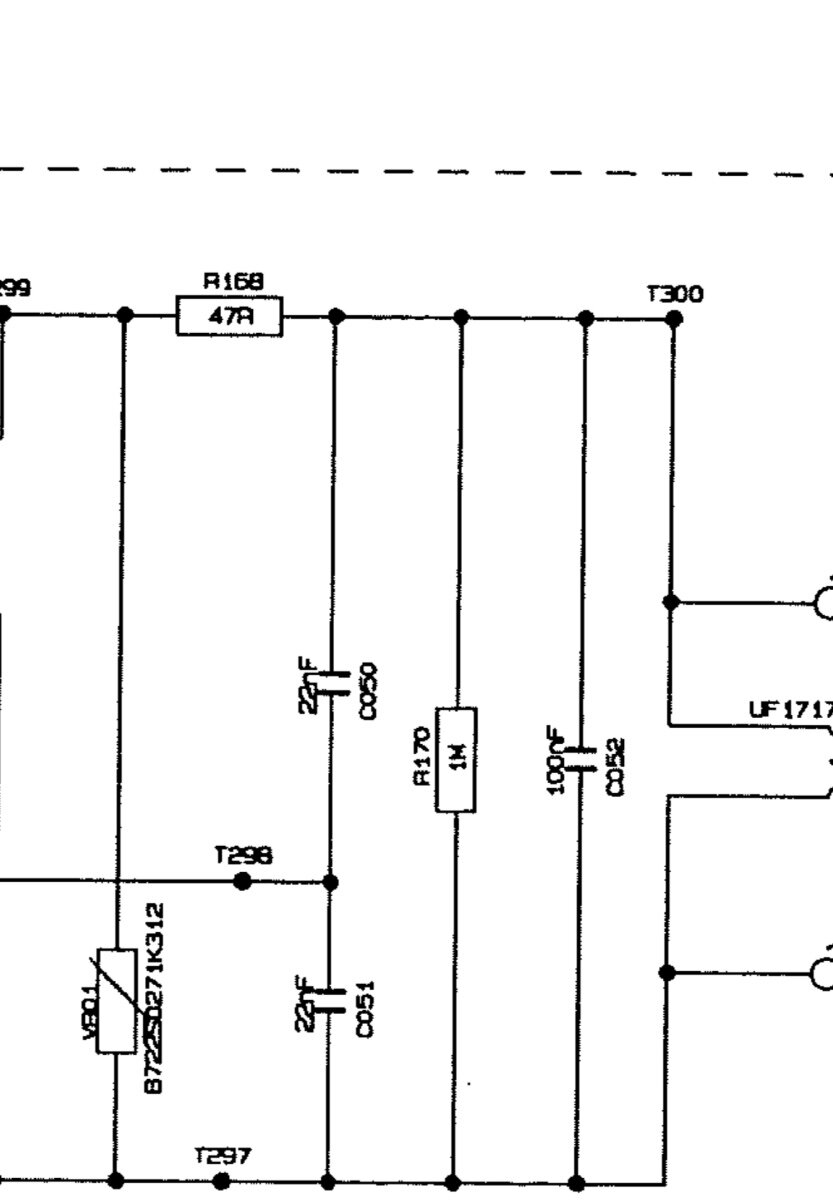

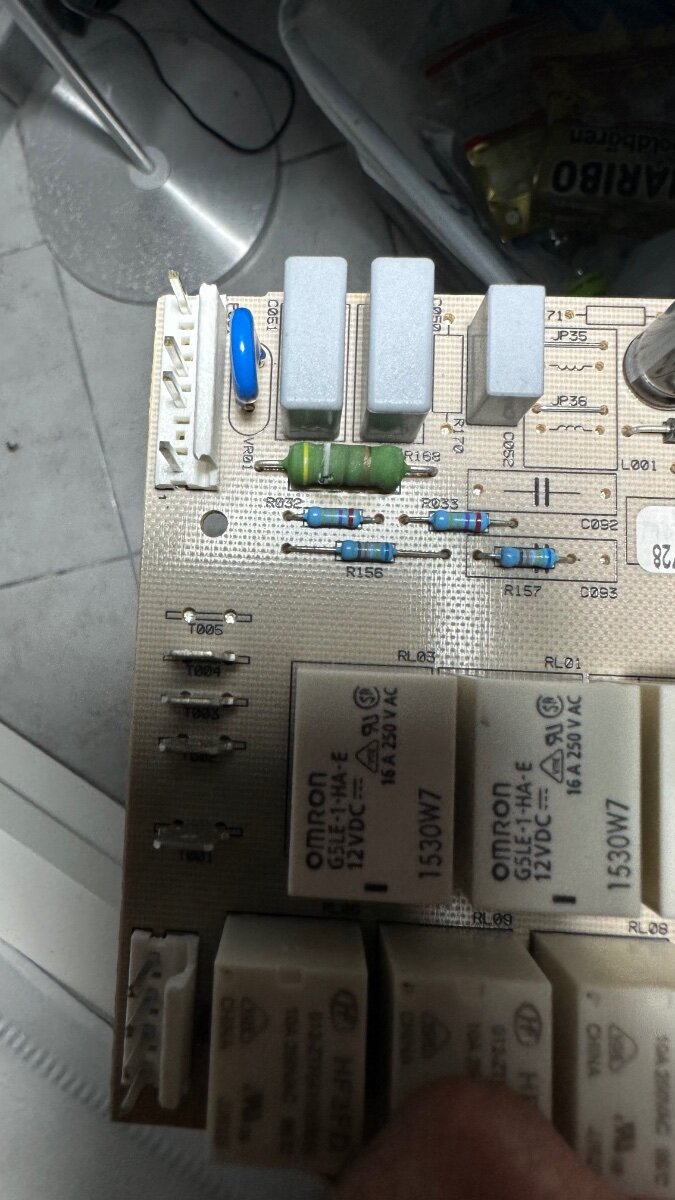

Έχω μια πλακέτα με καμένη αντίσταση και δε μπορώ με τίποτα να υπολογίσω την τιμή της γιατί με μπερδεύει το σχηματικό. Βγάζει άκρη κάποιος από τις φωτογραφίες; Πρόκειται για την r168, τη μεγάλη πράσινη.

[rodosf1]

4.9MΩ αν δεν έκανα λάθος.

Τσέκαρε για 4 band resistor code.

[dbrillis]

Βαλε τα χρωματα εδω
https://www.digikey.com/en/resources/conversion-calculators/conversion-calculator-resistor-color-code



Αν ειναι Κιτρινο, Γκρι, Μαυρο, Καφε:



Αν και νομιζω οτι στο σχηματικο σου λεει 47 Ω, οποτε κανω λαθος στα χρωματα του βλεπω στη φωτογραφια.

Επεξ/σία 7 Οκτωβρίου 2024 από dbrillis

[Finn]

9 minutes ago, rodosf1 said:

4.9MΩ αν δεν έκανα λάθος.

Τσέκαρε για 4 band resistor code.

Κίτρινο γκρι μωβ χρυσό;

[latch]

Στην αρχή μου έμοιαζε για axial inductor λόγω χρώματος/μεγέθους και ότι δεν κουμπώνουν τα χρώματα με ότι λέει ότι ειναι. Αυτό είναι εύκολο να το ελέγξεις με το αν βραχυκυκλώνει. Αλλά είπες είναι καμένη άρα δεν μετράει τίποτα το ομόμετρο.

Εγώ θα έλεγα ότι είναι ή θα έπρεπε να είναι 47Ω. Μου φαίνεται ότι φόρτωσαν κάποια άλλη με παρόμοια τιμή γι' αυτό και το χρωμα φαίνεται διαφορετικό. Να ναι Κίτρινο-Ασπρο-μαυρο, Κιτρινο-Γκρι-Μαυρο, Κιτρινο-Βιολετι-Μαυρο; Δεν ξέρω;

Ακόμα ένα hint ότι είναι μικρής τιμής είναι το μέγεθος και η τοποθεσία. Συνήθως τόσο μικρές είναι μεγαλύτερης ισχύς. Οπότε θα πρότεινα να βγάλεις και μια ισχύ με βάση το μέγεθος. Υπάρχουν ψακτήρια στο Ιντερνετ που βάζεις μέγεθος και υπολογίζεις περίπου την ισχύ.

[Finn]

1 minute ago, latch said:

Στην αρχή μου έμοιαζε για axial inductor λόγω χρώματος/μεγέθους και ότι δεν κουμπώνουν τα χρώματα με ότι λέει ότι ειναι. Αυτό είναι εύκολο να το ελέγξεις με το αν βραχυκυκλώνει. Αλλά είπες είναι καμένη άρα δεν μετράει τίποτα το ομόμετρο.

Εγώ θα έλεγα ότι είναι ή θα έπρεπε να είναι 47Ω. Μου φαίνεται ότι φόρτωσαν κάποια άλλη με παρόμοια τιμή γι' αυτό και το χρωμα φαίνεται διαφορετικό. Να ναι Κίτρινο-Ασπρο-μαυρο, Κιτρινο-Γκρι-Μαυρο, Κιτρινο-Βιολετι-Μαυρο; Δεν ξέρω;

Ακόμα ένα hint ότι είναι μικρής τιμής είναι το μέγεθος και η τοποθεσία. Συνήθως τόσο μικρές είναι μεγαλύτερης ισχύς. Οπότε θα πρότεινα να βγάλεις και μια ισχύ με βάση το μέγεθος. Υπάρχουν ψακτήρια στο Ιντερνετ που βάζεις μέγεθος και υπολογίζεις περίπου την ισχύ.

Βρήκα 47R με 2W έτσι πράσινη. Παίζει όντως το σενάριο που λες, να έβαλε κάποιος άλλη αντί της 47

[Haldol]

Το σχηματικό πάντως λέει 47 Ω. Οπότε παίζει πολύ κάποιος να έβαλε άλλη τιμή. Να'ταν 4,9 ΜΩ που λέει ο φίλος πιο πάνω, και ταυτόχρονα δίβατη, δε παίζει πολύ.
