2 Lan σε ενα καλωδιο

[klipitiklopos]

Καλησπερα, θελω να συνδεσω 2 ip καμερες poe, σε ενα καλωδιο προς το καταγραφικο, για να μην περναω και δευτερο καλωδιο.

Ειναι δυνατον αυτο να γινει με απλο RJ45 splitter, η χρειαζεται switch 1 προς 2 με ξεχωριστη τροφοδοσια;

(Ελπιζω να το εβαλα στο σωστο section).



[poulinos]

εφοσον ειναι poe μαλλον παιζουν και τα 8 καλωδια οποτε πως θα το σπασεις σε 2?

[klipitiklopos]

Οποτε το ξεχναω και περναω νεο καλωδιο.

Σε ευχαριστω πολυ!

[poulinos]

37 minutes ago, klipitiklopos said:

Οποτε το ξεχναω και περναω νεο καλωδιο.

Σε ευχαριστω πολυ!

τι Poe ειναι.passive poe ? 802.3af? αν ειναι το δευτερο θα μπορουσες να δοκιμασεις να δωσεις τα Pins 1,2,3,6 και να δεις αν θα γινει Power on η συσκευη.εννοειται θα ειναι 100αρι το δικτυο και οχι 1000αρι. δεν χανεις κατι να το δοκιμασεις.

το λεω μηπως παιξει αυτο. εκτος αν στο manual γραφει κατι παραπανω το που περιμενει το Poe.σε ποια Pins δηλαδη



[klipitiklopos]

Αν πω οτι ξερω τι σημαινουν αυτα τα δυο θα πω ψεματα,😁 ξερω πρακτικα οτι χρησιμοποιει ολα τα καλωδια και τροφοδοτει το nvr με ~ 48V τις καμερες.

Για την ταση μπορει να με γελαει και η μνημη μου, μια καμερα παντως που την συνδεσα μεσω powerline ηθελε ξεχωριστο τροφοδοτικο 12V, οποτε μαλλον κανει stepdown εσωτερικα στην καμερα.

Επεξ/σία 12 Αυγούστου 2024 από klipitiklopos

[poulinos]

48 volt ειναι 802.3at 802.3af. passive ειναι 12 και 24. πρεπει να δεις τι poe εχει η καμερα για αρχη.για να δεις μετα μηπως παιζει με 4 pins

7 minutes ago, klipitiklopos said:

Αν πω οτι ξερω τι σημαινουν αυτα τα δυο θα πω ψεματα,😁 ξερω πρακτικα οτι χρησιμοποιει ολα τα καλωδια και τροφοδοτει το nvr με ~ 48V τις καμερες.

Για την ταση μπορει να με γελαει και η μνημη μου, μια καμερα παντως που την συνδεσα μεσω powerline ηθελε ξεχωριστο τροφοδοτικο 12V.



[klipitiklopos]

1 ώρα πριν, poulinos είπε

τι Poe ειναι.passive poe ? 802.3af? αν ειναι το δευτερο θα μπορουσες να δοκιμασεις να δωσεις τα Pins 1,2,3,6 και να δεις αν θα γινει Power on η συσκευη.εννοειται θα ειναι 100αρι το δικτυο και οχι 1000αρι. δεν χανεις κατι να το δοκιμασεις.

το λεω μηπως παιξει αυτο. εκτος αν στο manual γραφει κατι παραπανω το που περιμενει το Poe.σε ποια Pins δηλαδη



Οπως παντα σαφης και επεξηγηματικος.

Με 4 καλωδια σιγουρα δεν τροφοδοτειται η καμερα, το εχω δοκιμασει.

Δυστυχως δεν βρισκω περαιτερω πληροφοριες για το ειδος του poe, θα ανοιξω αυριο το κουτι συνδεσης να σιγουρεψω την ταση του τροφοδοτικου μηπως θυμαμαι λαθος.

[Ledis]

Υπάρχει προϊόν για τέτοιες περιπτώσεις
https://transmission.dahuasecurity.com/en/product-list/Business/Accessories/PoEExtender/PFT1300

Προσοχή στην συνολική κατανάλωση



[poulinos]

13 hours ago, klipitiklopos said:

Οπως παντα σαφης και επεξηγηματικος.

Με 4 καλωδια σιγουρα δεν τροφοδοτειται η καμερα, το εχω δοκιμασει.

Δυστυχως δεν βρισκω περαιτερω πληροφοριες για το ειδος του poe, θα ανοιξω αυριο το κουτι συνδεσης να σιγουρεψω την ταση του τροφοδοτικου μηπως θυμαμαι λαθος.

αν δεν παιζει με 4 καλωδια δηλαδη 1-2-3-6 και να περναει και poe απο αυτα θα εριχνα ενα δευτερο καλωδιο και να τελειωνω.να εχω και το κεφαλι μου ησυχο.

[klipitiklopos]

Καλησπερα, τι πιο σωστο να αφησω να μιλησει το ιδιο το "πτωμα":

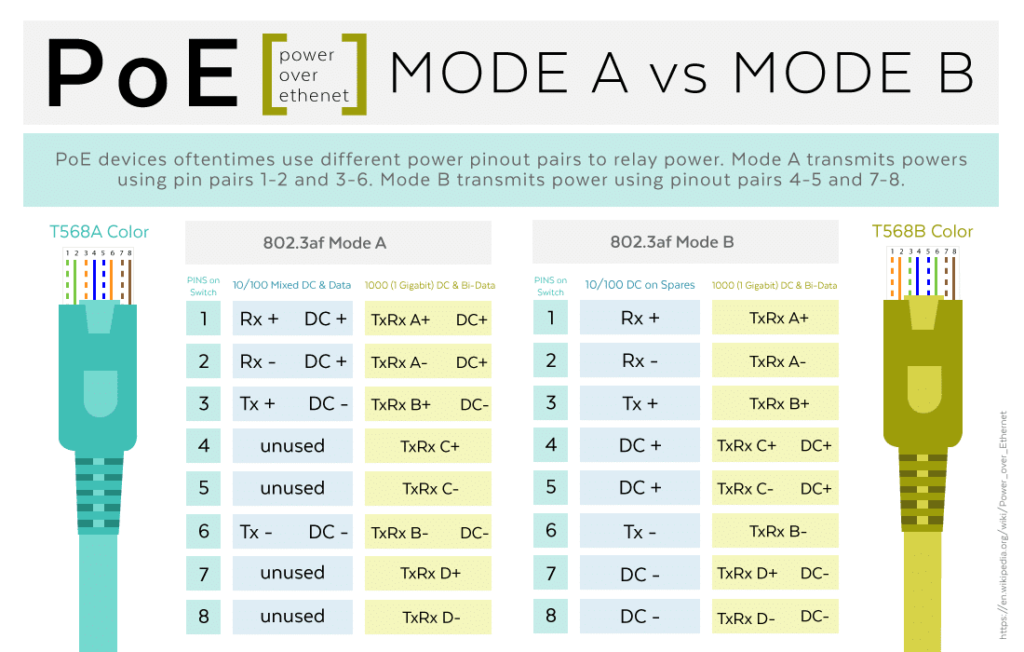

Εκανα καποιες μετρησεις σε καλωδιο που ειχα συνδεσει στο καταγραφικο, και με βαση τα poe profiles που ανεβασες poulinos, πηρα τις παρακατω μετρησεις:

ΠΡΑΣΙΝΟ +48V
ΑΣΠΡΟ/ΠΡΑΣ. +48V

ΠΟΡΤΟΚΑΛΙ -48V
ΑΣΠΡΟ/ΠΟΡΤ. -48V

Τα καλωδια ειναι συνδεδεμενα με το mode B ξεκινανε δηλαδη με ασπρο/πορτοκαλι και πορτοκαλι απο αριστερα και βλεποντας τους ακροδεκτες, αλλα οι μετρησεις δινουν τασεις σαν να εχουν συνδεθει με το mode A! Χρησιμοποιησα για την μετρηση το καλωδιο που ηρθε με το καταγραφικο, και το δινει σαν utp cat-5e

Επισης σε κανενα αλλο χρωμα δεν παιρνω τασεις.

Επεξ/σία 13 Αυγούστου 2024 από klipitiklopos

[poulinos]

εσυ τα εχεις με αυτην την σειρα ασπρο πορτοκαλι, πορτοκαλι ,ασπρο πρασινο ,μπλε ,ασπρο μπλε, πρασινο ασπρο καφε καφε? και παιρνεις ρευμα στα 1,2,3,6?

7 minutes ago, klipitiklopos said:

Καλησπερα, τι πιο σωστο να αφησω να μιλησει το ιδιο το "πτωμα":

Εκανα καποιες μετρησεις σε καλωδιο που ειχα συνδεσει στο καταγραφικο, και με βαση τα poe profiles που ανεβασες poulinos, πηρα τις παρακατω μετρησεις:

ΠΡΑΣΙΝΟ +48V
ΑΣΠΡΟ/ΠΡΑΣ. +48V

ΠΟΡΤΟΚΑΛΙ -48V
ΑΣΠΡΟ/ΠΟΡΤ. -48V

Τα καλωδια ειναι συνδεδεμενα με το mode B αλλα οι μετρησεις δινουν τασεις σαν να εχουν συνδεθει με το mode A! Χρησιμοποιησα για την μετρηση το καλωδιο που ηρθε με το καταγραφικο, και το δινει σαν utp cat-5e

Επισης σε κανενα αλλο χρωμα δεν παιρνω τασεις.



[klipitiklopos]

3 λεπτά πριν, poulinos είπε

εσυ τα εχεις με αυτην την σειρα ασπρο πορτοκαλι, πορτοκαλι ,ασπρο πρασινο ,μπλε ,ασπρο μπλε, πρασινο ασπρο καφε καφε? και παιρνεις ρευμα στα 1,2,3,6?



Ναι ακριβως αυτο. Με την διαφορα οτι η πολικοτητα ειναι αναποδα συμφωνα με το mode A

Επεξ/σία 13 Αυγούστου 2024 από klipitiklopos

[poulinos]

αρα παιζεις με 4 pin.αρα.μπορεις να κοψεις το καλωδιο και να βαλεις απο 2 rj45 clip σε καθε ακρη για να πανε στο switch και στα poe ή οπως το εχεις κανει. στο ενα  rj ασπρο πορτοκαλι πορτοκαλι ασπρο πρασινο πρασινο στα  pin 1 2 3 6 και στο αλλο ασπρο μπλε μπλε ασπρο καφε καφε παλι στα 1 2 3 6

[klipitiklopos]

42 λεπτά πριν, poulinos είπε

αρα παιζεις με 4 pin.αρα.μπορεις να κοψεις το καλωδιο και να βαλεις απο 2 rj45 clip σε καθε ακρη για να πανε στο switch και στα poe ή οπως το εχεις κανει. στο ενα  rj ασπρο πορτοκαλι πορτοκαλι ασπρο πρασινο πρασινο στα  pin 1 2 3 6 και στο αλλο ασπρο μπλε μπλε ασπρο καφε καφε παλι στα 1 2 3 6

Οπου δεν χρειαζεται κλιπαρισμα ειναι καλυτερα κολλητα με κολλητηρι η δεν ενδεικνυται στα δικτυα;

Επισης, στο διαγραμμα βλεπω στο 1 και 2 dc+ και 3 και 6 dc-, εγω παιρνω dc+ στα ασπρο/πρασινο και πρασινο, μηπως πρεπει να τα βαλω αναποδα απο οτι εγραψες παραπανω;

Δηλαδη ασπρο/πρασινο και πρασινο στο 1 και 2 και ασπρο/πορτοκαλι και πορτοκαλι στα 3 και 6;

Επεξ/σία 13 Αυγούστου 2024 από klipitiklopos

[poulinos]

32 minutes ago, klipitiklopos said:

Οπου δεν χρειαζεται κλιπαρισμα ειναι καλυτερα κολλητα με κολλητηρι η δεν ενδεικνυται στα δικτυα;

Επισης, στο διαγραμμα βλεπω στο 1 και 2 dc+ και 3 και 6 dc-, εγω παιρνω dc+ στα ασπρο/πρασινο και πρασινο, μηπως πρεπει να τα βαλω αναποδα απο οτι εγραψες παραπανω;

Δηλαδη ασπρο/πρασινο και πρασινο στο 1 και 2 και ασπρο/πορτοκαλι και πορτοκαλι στα 3 και 6;

κλιπαρισμα παντα για πολλους λογους. οπως ειναι το καλωδιο το κρατας.αν ξεκιναει με πρασινο αστο ετσι και απο τις 2 πλευρες(λογικα τωρα ειναι το ιδιο both sides). και απλα τα pins 4 5 6 8 θα τα βαλεις σε αλλο κλιπ.το καλωδιο σου λογικα ξεκιναει με πρασινο και απο τις 2 πλευρες? αν ναι ειναι με t568a.μπορεις αν θες και απο τις δυο να το κανεις t568b και να κανεις αυτο που σου γραψα στο προηγουμενο ποστ
