ΠΩΣ ΚΑΝΩ ΤΗΝ ΚΑΛΩΔΙΩΣΗ ;;;;

[1kost1]

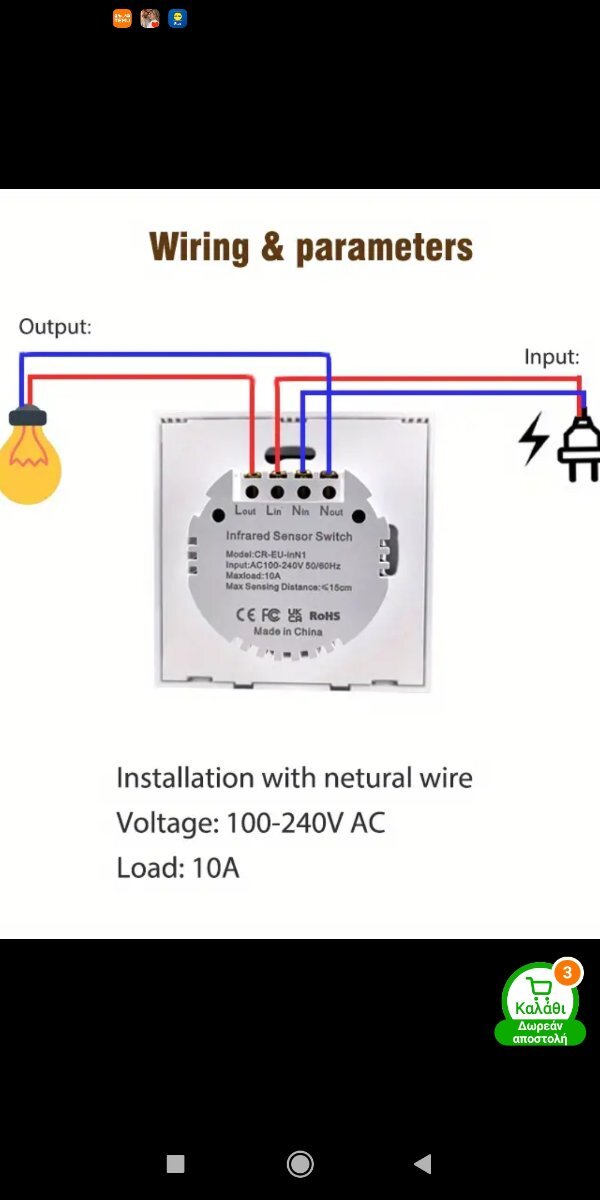

Θέλω να σας κάνω μια ερώτηση. Έχω πάρει ένα διακόπτη δωματίου (τοίχου) ρεύματος για ένα φωτιστικό στο ταβάνι κ επειδή χρησιμοποιείτε συχνά σκέφτηκα κ πήρα αυτό με το φωτοκύτταρο που αν πας το χέρι σου σε απόσταση 5-10 cm κ το κουνήσεις ενεργοποιείται κ ανοίγει κ κλείνει. Αυτό έχει κ παροχή ρεύματος κ φυσικά αυτά τις δυο υποδοχές για το φωτιστικό. Σχεδιάγραμμα έχει . όμως εκεί στο κουτί του διακόπτη κατεβαίνουν δυο μόνο καλώδια. Τα έβαλα αριστερά κ δεξιά κ με ένα εξωτερικό καλώδιο έφερα ρεύμα στον διακόπτη (για το φωτοκύτταρο) ενώ δουλεύει το φωτοκύτταρο, δεν ανάβει το φωτιστικό (λάμπες λεντ το σύνολο 30W.

Το έβγαλα κ πρόχειρα το έβαλα σε μια μπαλαντέζα κ ένα εξωτερικό ντουί με λάμπα κ όλα καλά ήταν!!! Πως πρέπει να κάνω την καλωδίωση στον διακόπτη;;; όλοι ξέρουμε ότι έρχονται δυο καλώδια μέσα στο κουτί…. Τι να κάνω;;;;;;;



[NikosKallithea]

Δεν θα δουλεψει ποτε σε απλο διακοπτη, θελεις ουδετερο οτι δηλαδη λεει το σχεδιο που ανεβασες

[andreas-d]

Τα δύο καλώδια που έχει το κουτί τη χρώμα είναι, δοκίμασε με ένα δοκιμαστικό να βρεις τη φάση που είναι το L. Και τη χρώμα είναι..

Στο κουτί που βρίσκεται περίπου 30cm από το ταβάνι θα βρεις ουδέτερο N λογικά θα είναι μπλε, και θα περάσεις από το σωλήνα που κατεβαίνει στο κουτί του διακοπή ένα καλώδιο και θα είσαι οκ. Βασικά καλύτερα να πάρεις έναν ηλεκτρολόγο δεν νομίζω να σου πάρει πολλά, εκτός και μπορείς να τα καταφέρεις.

[jkoukos]

Ισχύει ότι ανέφερε ο Νίκος παραπάνω. Τα 2 καλώδια πίσω από τον διακόπτη, μεταφέρουν το ίδιο και μοναδικό πράγμα, είτε (συνήθως) την φάση (L) είτε τον ουδέτερο (Ν) και ο διακόπτης τα γεφυρώνει ώστε να συνεχίσει το όποιο σήμα προς το φωτιστικό.

Η συσκευή η ίδια (όπως και όλες οι ηλεκτρικές) χρειάζονται ταυτόχρονα φάση και ουδέτερο. Γι' αυτό δεν παίζει, παρά μόνον όταν τα φέρουμε από αλλού. Αν δίπλα ή πάνω από τον διακόπτη υπάρχει πρίζα, μπορεί να περαστεί ένα καλώδιο (συνήθως ο ουδέτερος) μεταξύ τους.

Επεξ/σία 22 Ιανουαρίου 2024 από jkoukos

[1kost1]

Καλημέρα!

Κάτω από τον διακόπτη υπάρχει πρίζα!!!

 Την φάση (αυτό που έχει ρεύμα στο δοκιμαστικό κατσαβίδι )να το βάλω στο Lin  κ το άλλο το καλώδιο στο Lout και από την πρίζα το ουδέτερο (είναι κάτω από την πρίζα περίπου 30 εκατοστά) να κλέψω κ με ατσάλινα να την βάλω στο κουτί του διακόπτη κ εκεί με γέφυρα να το συνδέσω  στο Nin κ  Nout;;;;



Τα καλώδια που είναι στον διακόπτη είναι γκρι κ μαύρο!!! Άρα θα ψάξω πιο είναι η φάση (έχει ρεύμα)

[jkoukos]

Καταρχήν ελέγχεις τι φέρνει το μαύρο καλώδιο. Λογικά είναι η φάση (L) που μέσω του διακόπτη συνεχίζει με το γκρι προς το φωτιστικό (στο οποίο υπάρχει ήδη ο ουδέτερος). Μπορεί όμως να είναι ο ουδέτερος (σπανίως, αλλά πιθανότητα), οπότε τροποποιείς κατάλληλα τις παρακάτω συνδέσεις.

Ας πούμε ότι ο έλεγχος δείχνει ότι στον διακόπτη έρχεται η φάση (L). Τότε από την κάτω πρίζα τραβάς ένα καλώδιο με τον ουδέτερο. Τώρα στην συσκευή θα συνδέσεις τα καλώδια όπως γράφεις.

• Το μαύρο καλώδιο στην υποδοχή Lin.
• Το γκρι καλώδιο στο Lout.
• Τον ουδέτερο (που φέρνεις από την πρίζα) στο Nin.

Με αυτή την συνδεσμολογία το φωτιστικό θα δουλεύει μόνον από το φωτοκύτταρο. Ωστόσο αν αυτό δεν δουλεύει (για οποιονδήποτε λόγο), δεν θα ανάβει το φωτιστικό αφού δεν υπάρχει τίποτα συνδεδεμένο στον φυσικό διακόπτη. Στην περίπτωση αυτή για να δουλέψει το φωτιστικό από τον διακόπτη, κάνεις επιπλέον τα παρακάτω:

• Γεφυρώνεις το Lin με την μία θέση του φυσικού διακόπτη.
• Γεφυρώνεις το Lout με την άλλη θέση του φυσικού διακόπτη.

Υπόψη ότι αν κάνεις τις 2 γέφυρες, τότε ο φυσικός διακόπτης πρέπει να είναι μόνιμα σε θέση off, ώστε το φωτιστικό να ανάβει από το φωτοκύτταρο. Αν ο φυσικός διακόπτης μπει σε θέση on, τότε το φωτιστικό θα είναι αναμμένο, ασχέτως της λειτουργίας του φωτοκύτταρου.

[1kost1]

19 ώρες πριν, jkoukos είπε

Καταρχήν ελέγχεις τι φέρνει το μαύρο καλώδιο. Λογικά είναι η φάση (L) που μέσω του διακόπτη συνεχίζει με το γκρι προς το φωτιστικό (στο οποίο υπάρχει ήδη ο ουδέτερος). Μπορεί όμως να είναι ο ουδέτερος (σπανίως, αλλά πιθανότητα), οπότε τροποποιείς κατάλληλα τις παρακάτω συνδέσεις.

Ας πούμε ότι ο έλεγχος δείχνει ότι στον διακόπτη έρχεται η φάση (L). Τότε από την κάτω πρίζα τραβάς ένα καλώδιο με τον ουδέτερο. Τώρα στην συσκευή θα συνδέσεις τα καλώδια όπως γράφεις.

• Το μαύρο καλώδιο στην υποδοχή Lin.
• Το γκρι καλώδιο στο Lout.
• Τον ουδέτερο (που φέρνεις από την πρίζα) στο Nin.

Με αυτή την συνδεσμολογία το φωτιστικό θα δουλεύει μόνον από το φωτοκύτταρο. Ωστόσο αν αυτό δεν δουλεύει (για οποιονδήποτε λόγο), δεν θα ανάβει το φωτιστικό αφού δεν υπάρχει τίποτα συνδεδεμένο στον φυσικό διακόπτη. Στην περίπτωση αυτή για να δουλέψει το φωτιστικό από τον διακόπτη, κάνεις επιπλέον τα παρακάτω:

• Γεφυρώνεις το Lin με την μία θέση του φυσικού διακόπτη.
• Γεφυρώνεις το Lout με την άλλη θέση του φυσικού διακόπτη.

Υπόψη ότι αν κάνεις τις 2 γέφυρες, τότε ο φυσικός διακόπτης πρέπει να είναι μόνιμα σε θέση off, ώστε το φωτιστικό να ανάβει από το φωτοκύτταρο. Αν ο φυσικός διακόπτης μπει σε θέση on, τότε το φωτιστικό θα είναι αναμμένο, ασχέτως της λειτουργίας του φωτοκύτταρου.



Ευχαριστώ για την απάντηση σου φίλε αν κ στο 2^ο μέρος εκεί με την γεφύρωση σε έχασα!!!  Αν κατάλαβα καλά την γεφύρωση εννοείς το Lin με το αντίστοιχο στην μπριζα κ το Lout  με το διακόπτη που πάει στο φωτιστικό;

[jkoukos]

Είναι 2 διαφορετικά πράγματα και συνδεσμολογίες.

Στις πρώτες 3 που απαραίτητα πρέπει να γίνουν, ΔΕΝ συνδέεται πουθενά ο υπάρχον φυσικός διακόπτης. Εδώ το φωτιστικό λειτουργεί αποκλειστικά από το φωτοκύτταρο.

Αν όμως το φωτοκύτταρο δεν δουλεύει (π.χ. χάλασε), τότε δεν θα μπορείς να λειτουργήσεις το φωτιστικό. Οπότε (σε τέτοια περίπτωση) για να το δουλεύεις από τον διακόπτη πρέπει να κάνεις και τις άλλες 2 συνδέσεις (τις γέφυρες). Αυτό γίνεται με επιπλέον καλώδια σύμφωνα με τις οδηγίες, λαμβάνοντας υπόψη τους περιορισμούς που ανέφερα.

Ο διακόπτης έχει 2 επαφές, οι οποίες ενώνονται μεταξύ τους εσωτερικά όταν τον πατήσεις. Στην μία του ελεύθερη επαφή (οποιαδήποτε) θα συνδέσεις το Lin του φωτοκύτταρου (όπου ήδη έχεις συνδέσει το μαύρο καλώδιο) και στην άλλη το Lout του φωτοκύτταρου (όπου ήδη έχεις συνδέσει το γκρι καλώδιο).

[1kost1]

Δεν έχω σκοπό να τον λειτουργήσω κ σαν απλό διακόπτη…. Αν κ δεν ξέρω αν γίνεται . έχω πάρει αυτόν https://www.temu.com/gr/1-τμχ-διακόπτης-φωτιστικών-τοίχου-υπέρυθρος-αισθητήρας-υπερύθρων-χωρίς-αφή-εε-uk-220v-110v-πίνακας-οθόνης-από-γυαλί-ηλεκτρική-λάμπα-ενεργοποίησης-εκτός-λειτουργίας-g-601099525278733.html?top_gallery_url=https%3A%2F%2Fimg.kwcdn.com%2Fproduct%2F1e133b32143%2F78fbef3a-9cb4-42ca-9631-9921b991c15d_800x800.jpeg&spec_gallery_id=4030481731&refer_page_sn=10012&refer_source=0&freesia_scene=3&_oak_freesia_scene=3&_oak_rec_ext_1=MTU0OA&_oak_gallery_order=1073997462%2C642550678%2C879479625%2C1165471229%2C1761263328&refer_page_el_sn=200064&_x_enter_scene_type=cate_tab&_x_msgid=79-20240119-20-B-690530157135659008-427-VrGum99h&_x_src=mail&_x_sessn_id=53whwm0wpg&refer_page_name=category&refer_page_id=10012_1706111878304_gj5ci29zz9

Κ ….άμα χαλάσει βάζω ξανά τον παλιό που έχω τώρα!!!
