Σύνδεση νέου ψηφιακού θερμοστάτη

[nkarama]

9 minutes ago, jkoukos said:

Η διαφορά του παλιού (όπως και οι περισσότεροι αντίστοιχοι) με τον νέο είναι ότι στον δεύτερο (ανάλογα το μοντέλο) υπάρχει εσωτερική σύνδεση της φάσης με της υποδοχές NO/NC, ενώ στους παλιούς όχι, οπότε σε αυτούς απαιτείται η γέφυρα η οποία απαιτείται και στους νέους αν θέλουμε να κάνουμε χρήση της ξηράς επαφής τους (όσα μοντέλα την έχουν).

Νομίζω ότι εκτός απο τις οδηγίες, δεν προσέχεις και τις φωτογραφίες 😀🤪

Δες πως είναι τοποθετημένη η γέφυρα.. Δεν έχει κανένα νόημα έτσι όπως την έχουν βάλει... Εκτός και αν το καλώδιο της εντολής ήταν κάπου αλλού και απλά το έχουν αποσυνδέσει και η φώτο μας "εξαπατά" δείχνοντάς το να είναι συνδεμένο ΜΑΖΙ με την γέφυρα στην Υ1.... 😐





[jkoukos]

2 ώρες πριν, nkarama είπε

Εκτός και αν το καλώδιο της εντολής ήταν κάπου αλλού και απλά το έχουν αποσυνδέσει και η φώτο μας "εξαπατά" δείχνοντάς το να είναι συνδεμένο ΜΑΖΙ με την γέφυρα στην Υ1.

Δεν μας εξαπατά, αλλά ακριβώς έτσι είναι. Δες το υπόμνημα δεξιά από την κρέμα (που έχει 3 βίδες για τις αντίστοιχες 3 επαφές). Δείχνει λοιπόν ότι οι επαφές είναι (από αριστερά προς τα δεξιά) οι Υ2-Υ1-L4. Η εντολή (φάση) συνδέεται στην Υ1 (μεσαία βίδα) μαζί με το κόκκινο καλώδιο που γεφυρώνει Υ1-L4.

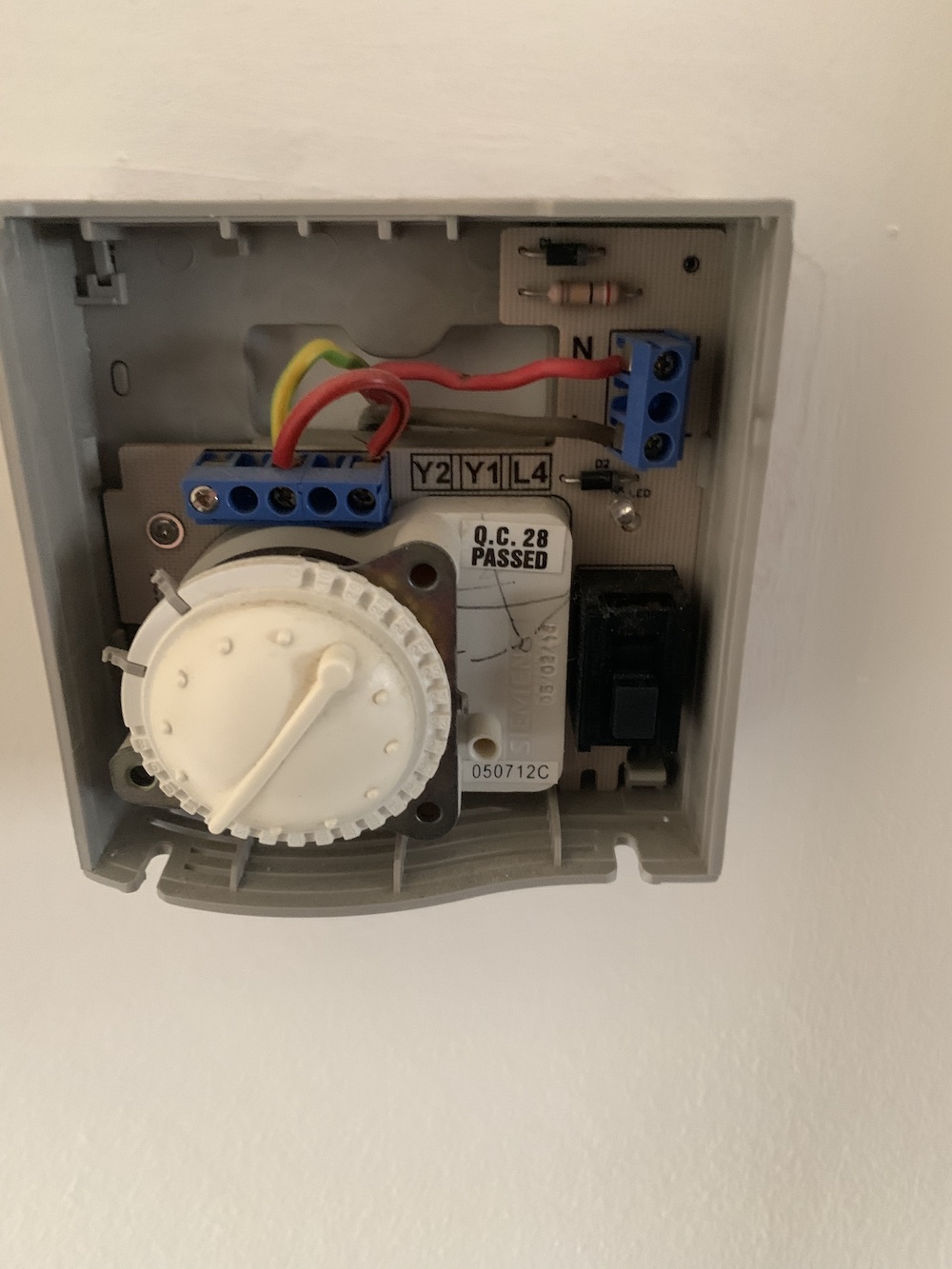

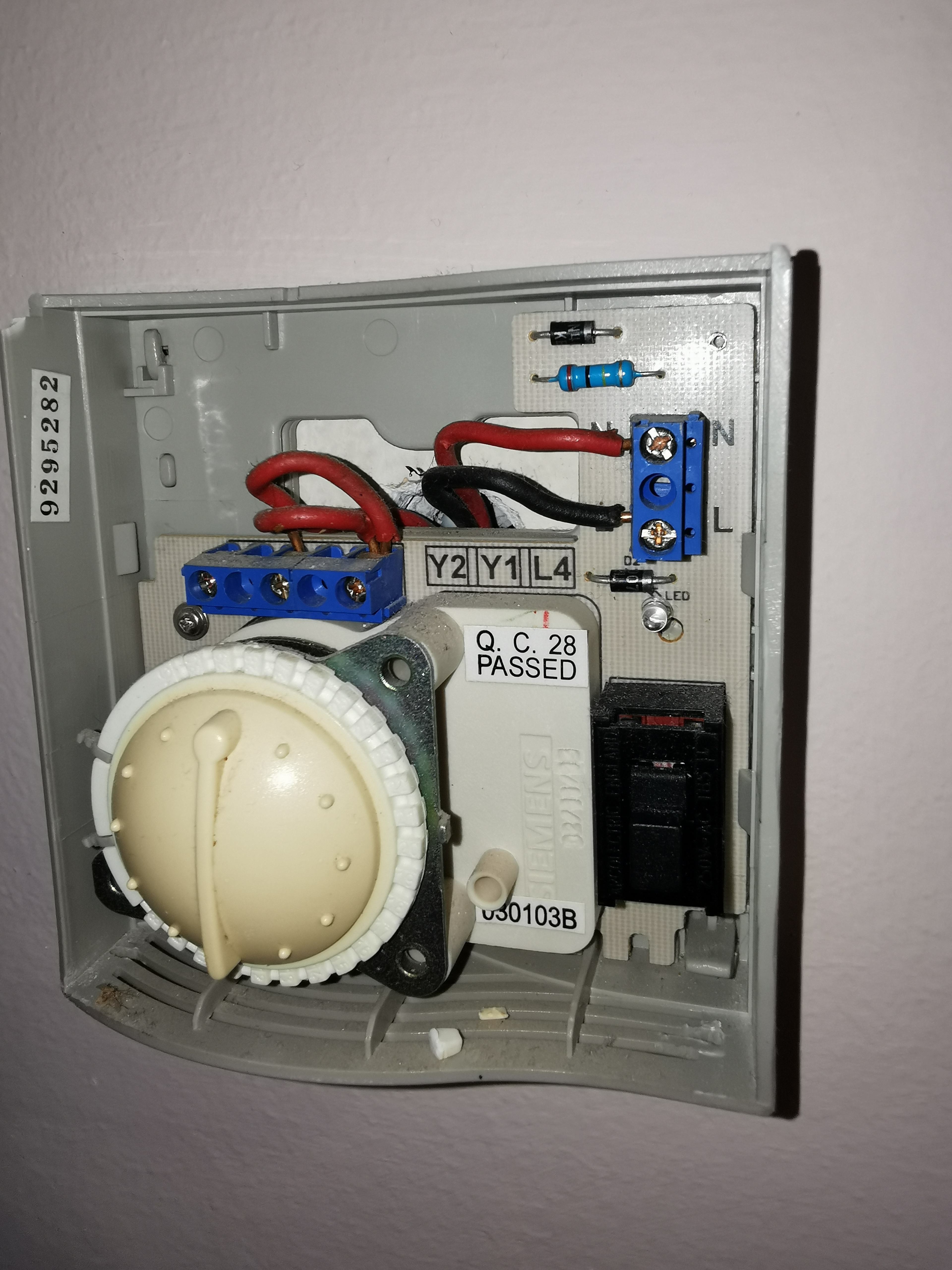

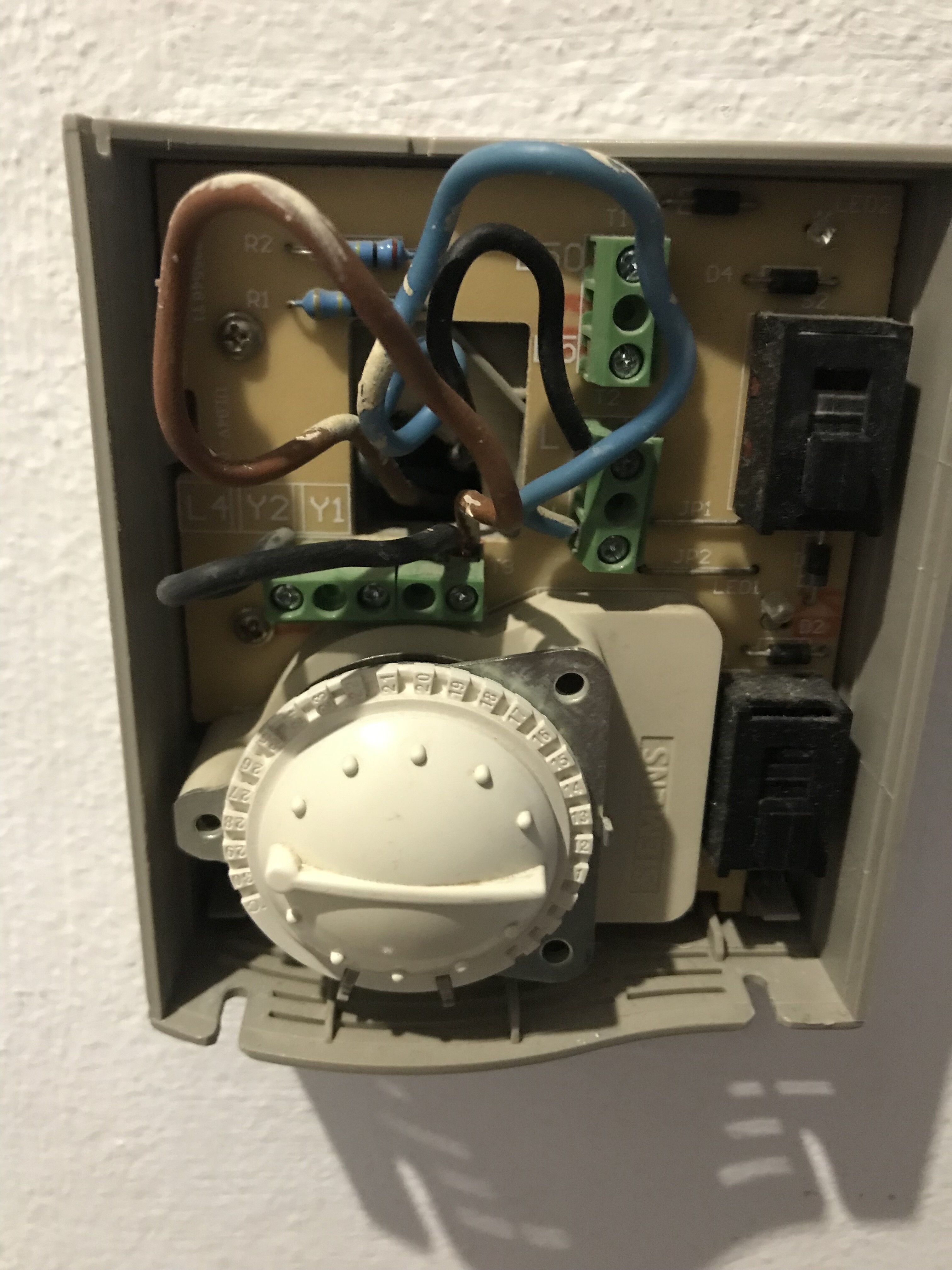

Βάζω ενδεικτικές φωτογραφίες από τον ίδιο θερμοστάτη σε άλλες εγκαταστάσεις, μπας και πεισθείς για την συνδεσμολογία.

Spoiler



Επεξ/σία Παρασκευή στις 04:13 μμ από jkoukos

[nkarama]

2 hours ago, jkoukos said:

Το αναφέρω. Όλοι οι καυστήρες πετρελαίου για να δουλέψουν χρειάζονται 230VAc. Ο ουδέτερος είναι μόνιμα συνδεδεμένος πάνω τους και περιμένουν την φάση που έρχεται ως εντολή από τον θερμοστάτη.

Η διαφορά του παλιού (όπως και οι περισσότεροι αντίστοιχοι) με τον νέο είναι ότι στον δεύτερο (ανάλογα το μοντέλο) υπάρχει εσωτερική σύνδεση της φάσης με της υποδοχές NO/NC, ενώ στους παλιούς όχι, οπότε σε αυτούς απαιτείται η γέφυρα η οποία απαιτείται και στους νέους αν θέλουμε να κάνουμε χρήση της ξηράς επαφής τους (όσα μοντέλα την έχουν).

Όσον αφορά την σύνδεση που αναφέρω μέσω της επαφής ΝΟ, είναι επιβεβαιωμένα ακριβώς το ίδιο.



26 minutes ago, jkoukos said:

Δεν μας εξαπατά, αλλά ακριβώς έτσι είναι. Δες το υπόμνημα δεξιά από την κρέμα (που έχει 3 βίδες για τις αντίστοιχες 3 επαφές). Δείχνει λοιπόν ότι οι επαφές είναι (από αριστερά προς τα δεξιά) οι Υ2-Υ1-L4. Η εντολή (φάση) συνδέεται στην Υ1 (μεσαία βίδα) μαζί με το κόκκινο καλώδιο που γεφυρώνει Υ1-L4.

Βάζω ενδεικτικές φωτογραφίες από τον ίδιο θερμοστάτη σε άλλες εγκαταστάσεις, μπας και πεισθείς για την συνδεσμολογία.

  Reveal hidden contents





Είδα τις οδηγίες και τελικά η γέφυρα είναι απλά και μόνο για να ανάψει η λάμπα, και όχι διότι δεν υπάρχει εσωτερική σύνδεση της φάσης με την κινούμενη επαφή του ρελέ.



.
