Κόψιμο οπτικής ίνα για LC/UPC & LC/APC

[thodoris1985]

1 hour ago, poulinos said:

Θα μπορουσες να μην τερματισεις ξανα το Ftth αλλα να βαλεις ενα coupler και μετα να πας με ετοιμη ινα μεχρι εκει που θες. ή εναλλακτικα αν δεν θες να χαλασεις την αρχικη ινα μπορεις να βαλεις coupler και εκει να κουμπωσεις την δικη σου ινα που εφτιαξες.προυποθεση βεβαια ειναι οτι θες να επεκτεινεις την αρχικη ινα και δεν θες να πας τελειως απο διαφορετικο σημειο που εκει ναι θα πρεπει να περασεις καινουρια ειτε να τραβηξεις την παλια πισω και να την ριξεις προς το αλλο σημειο(αν φτανει)

το αν εχει γινει κατι δουλεια κανονικα θελει μετρηση με Power meter για να δεις οτι πραγματι εχει τερματιστει σωστα.αλλα  αρχιζει και μπλεκει το πραγμα εκει. καποια router σου αναφερουν το Receive power οποτε οταν αλλαξεις θεση το ftth μπορεις να δεις αν ειναι το ιδιο ή πολυ κοντα στο αρχικο. το αν θα εισαι το ιδιο κτλ εχει να κανει με το αν ειχαν κανει Fusion splice οταν στην περασαν ή με μηχανικο κοννεκτορα. αν εχουν κανει fusion splice και βαλεις μηχανικο το λογικο θα ειναι(στις ιδανικες συνθηκες) να εχεις μεγαλυτερο Loss χωρις να σημαινει οτι σε επηρεαζει βεβαια.

αυτό θέλω να κάνω.

Αλλά ένα βήμα τη φορά.

Κάτσε να πάρω το cleaver πρώτα (σετάκι με power meter)
Να φτιάξω το UPC και να τσεκάρω ότι δουλεύει με το power meter
Και μετά αν και μόνο αν περάσω το παραπάνω τεστ θα σκεφτώ αν θα κάνω το επόμενο βήμα με το APC του FTTh, μιας και όσο να πεις έχει ένα ρίσκο και θα υπάρξει γκρίνια από τους υπόλοιπους (γυναίκα-παιδιά) αν κάτι πάει στραβά

[poulinos]

1 hour ago, thodoris1985 said:

αυτό θέλω να κάνω.

Αλλά ένα βήμα τη φορά.

Κάτσε να πάρω το cleaver πρώτα (σετάκι με power meter)
Να φτιάξω το UPC και να τσεκάρω ότι δουλεύει με το power meter
Και μετά αν και μόνο αν περάσω το παραπάνω τεστ θα σκεφτώ αν θα κάνω το επόμενο βήμα με το APC του FTTh, μιας και όσο να πεις έχει ένα ρίσκο και θα υπάρξει γκρίνια από τους υπόλοιπους (γυναίκα-παιδιά) αν κάτι πάει στραβά

α.το power meter θελει και μια πηγη αππ την αλλη πλευρα.η πηγη σου θα ειναι το sfp. θα μετρησεις το sfp ποσο βγαζει και μετα θα μετρησεις μαζι με την ινα.αν ειναι οκ θα βαλεις την δευτερη ινα στο tx και θα την μετρησεις .κοινως πρεπει να μετρησεις λαι τις 2.ρμ επισης κατι βασικο.δεν πιστευω να περνας καμια multimode ινα και να μου βαζεις single mode  sfp και connectors. ή το αναποδο.

για να μην εχεις γκρινια ριξε νεα ινα και αφου παιξει ξηλωνεις την παλια

ελπιζω να βρεις φτηνο power meter

  αυτο που εχω εκανε 120 ευρω. και το   cleaver δεν ειναι φτηνο.

[thodoris1985]

4 hours ago, poulinos said:

α.το power meter θελει και μια πηγη αππ την αλλη πλευρα.η πηγη σου θα ειναι το sfp. θα μετρησεις το sfp ποσο βγαζει και μετα θα μετρησεις μαζι με την ινα.αν ειναι οκ θα βαλεις την δευτερη ινα στο tx και θα την μετρησεις .κοινως πρεπει να μετρησεις λαι τις 2.ρμ επισης κατι βασικο.δεν πιστευω να περνας καμια multimode ινα και να μου βαζεις single mode  sfp και connectors. ή το αναποδο.

για να μην εχεις γκρινια ριξε νεα ινα και αφου παιξει ξηλωνεις την παλια

ελπιζω να βρεις φτηνο power meter

  αυτο που εχω εκανε 120 ευρω. και το   cleaver δεν ειναι φτηνο.

Είναι όλα single mode.

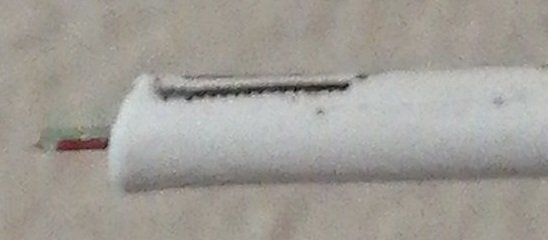

Οπτική μου είχαν δώσει μια που γράφει μεταξύ άλλων "FiberHome G657A1" (λογικά είναι single mode: https://en.fiberhome.com/operator/product/products/704.aspx.htm ), απλά μέσα έχει 2 ινες αν διακρίνω καλά (η κόκκινη σίγουρα είναι, η πράσινη δε ξέρω 100% θα το μάθω σε λίγο καιρό που θα ασχοληθώ)

media converters: https://www.aliexpress.com/item/1005003671214339.html το SFP iron power

connectors: https://www.aliexpress.com/item/1005004686892345.html

power meter και cleaver σκέφτομαι πάλι κάτι φτηνό σαν κι αυτό το σετ: https://www.aliexpress.com/item/1005004399772675.html

Θέλω να ελπίζω ότι θα κάνουν σωστή δουλειά αυτά στο τελευταίο link...



Το είχα σκεφτεί να κάνω αυτό με νεα ίνα μιας και έχουν ξεκλείδωτο το floor box. Ελπίζω να μου περισσέψει από αυτή που μου είχαν δώσει (~3 μέτρα θα χρειαστώ μαζί με κοψίματα).



Ευχαριστώ και για τις πληροφορίες σχετικά με το power meter

Επεξ/σία 17 Σεπτεμβρίου 2023 από thodoris1985

[poulinos]

ναι το γραφει οτι ειναι single mode.δυο ινες πρεπει να εχει μεσα οποτε αν βλεπεις κοκκινη και πρασινη τοτε εισαι μια χαρα.δεν πηρες με 2 ζευγαρια να εχεις και Spare.

για τα converters θες lh-sm ,lx-sm που λογικα θα ειναι μεχρι 10km συνηθως. εχουν μπλε λαβη.ειναι 1310 nm. οποτε προσεχε τι εχεις ζητησει ή τι εχει ερθει. γιατι ο τυπος λεει δινει και 1550 κτλ.

Default with 1pcs 1310nm A side Fiber module and 1pcs 1550nmB side, 2pcs 1550nm B Side or 2pcs 1310nm A side can be provided as request.

connectors μια δυο φορες εχω φτιαξει μηχανικο οποτε δεν εχω δοκιμασει ποιοτητες.Power meter οπως σου ειπα εχω ενα αρκετα ακριβο. δεν εχω δοκιμασει του κιλου για να πω κατα ποσο παιζουν σωστα.το ιδιο και στο cleaver. αυτα που παιρνουμε εμεις ειναι αρκετα λεφτα (τριψηφιο νουμερο).οποτε μαλλον θα το μαθεις στην πραξη

δεν σου απαγορευει κανεις να περασεις νεα ινα και να την περασεις στο floor box σου. απλα με το μαλακο μην γινει τιποτα στο box  :P. .αν και ενα coupler ειναι εκει που απλα θα αποσυνδεσεις την δικη σου ινα και θα συνδεσεις την καινουρια
καπου ειχα σηκωσει video με το Power meter σε ενα θεμα εδωμεσα που ελεγα για το bend radius

το βρηκα
https://www.insomnia.gr/forums/topic/720208-εγκατάσταση-fiber-to-the-home/page/125/

σελιδα 125 εχω ενα video με το Power meter.το ειχα παρει απο την Netscope solutions. και αυτο ειναι τριψηφιος αριθμος οπως ειπα η τιμη του.120 περιπου.
τσεκαρει απο 850nm μεχρι 1650 κατι τετοιο. επισης ειναι για fc και sc ινα.δεν μπορεις να μετρησεις Lc.οταν θελω να μετρησω lc απλα βαζω patchord απο την μια με sc και απο την αλλη με Lc και μετα Coupler.

Παντως ναι ολα ειναι πολυ φτηνα.αν πας να παρεις πιο επωνυμους converters τοτε θα δωσεις αρκετα παραπανω λεφτα. πχ tp link. το ιδιο και για τα εργαλεια.
ενα καλο σετακι με αυτα τα εργαλεια που εχεις βαλει δεν θα κανε 30 ευρω αλλα 500 ευρω.

47 minutes ago, thodoris1985 said:

Είναι όλα single mode.

Οπτική μου είχαν δώσει μια που γράφει μεταξύ άλλων "FiberHome G657A1" (λογικά είναι single mode: https://en.fiberhome.com/operator/product/products/704.aspx.htm ), απλά μέσα έχει 2 ινες αν διακρίνω καλά (η κόκκινη σίγουρα είναι, η πράσινη δε ξέρω 100% θα το μάθω σε λίγο καιρό που θα ασχοληθώ)

media converters: https://www.aliexpress.com/item/1005003671214339.html το SFP iron power

connectors: https://www.aliexpress.com/item/1005004686892345.html

power meter και cleaver σκέφτομαι πάλι κάτι φτηνό σαν κι αυτό το σετ: https://www.aliexpress.com/item/1005004399772675.html

Θέλω να ελπίζω ότι θα κάνουν σωστή δουλειά αυτά στο τελευταίο link...



Το είχα σκεφτεί να κάνω αυτό με νεα ίνα μιας και έχουν ξεκλείδωτο το floor box. Ελπίζω να μου περισσέψει από αυτή που μου είχαν δώσει (~3 μέτρα θα χρειαστώ μαζί με κοψίματα).



Ευχαριστώ και για τις πληροφορίες σχετικά με το power meter
