Ηλεκτρολογική συνδεση

[Trigger Happy]

Έχω καιρό να το κάνω και σκουριασα.

Η είσοδος μου είναι καφέ μπλε.Πρέπει να βάλω το μάτι ανάμεσα και μετά φεύγουν έτοιμα καφέ μπλε πλάι στον προβολέα.

[nickol-us]

Εγώ πάλι καταλαβαίνω ότι στον προβολέα πρέπει να πάει από το κόκκινο.

Καλύτερη φωτό αλλά και επεξήγηση παρακαλώ.

[Trigger Happy]

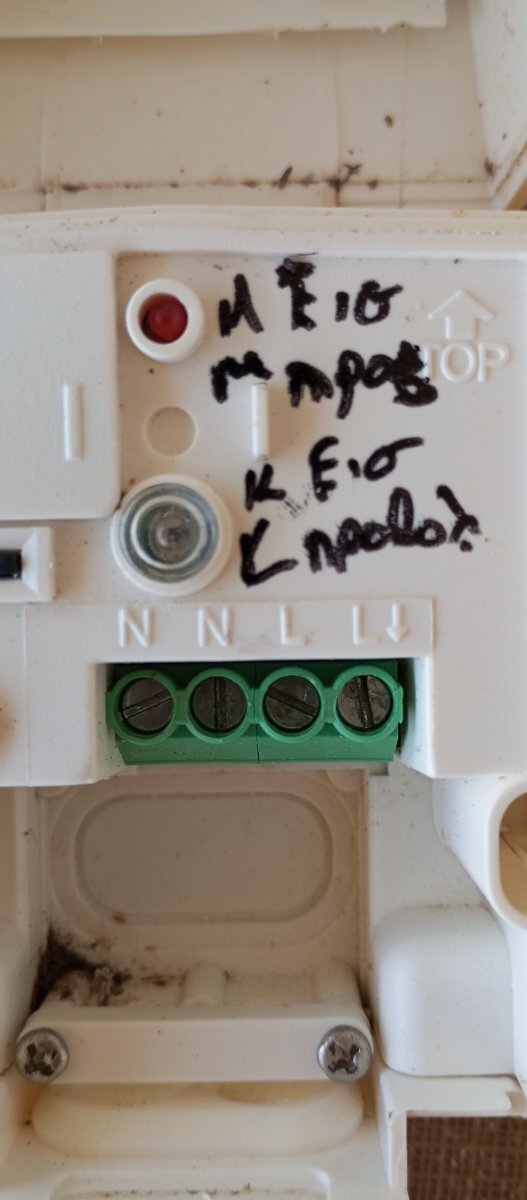

Ας ανεβάσω και τον παλιό για να δείτε την διαφορά. Εσωτερική καλωδίωση εκείνος. Εξωτερική ο νεος

Αν τα βγάζω καλά του προηγούμενου σύμφωνα με την προϋπάρχουσα καλωδίωση

Από αριστερά προς δεξιά

Μπλε είσοδος

Μπλε προβολέα

Καφέ είσοδος

Καφέ προβολέα

Όπου είσοδος γραμμή που δίνει ρεύμα από το κουτί βλεπω

[nickol-us]

Τα μπλε είναι κοινά έτσι κι αλλιώς, αδιάφορη η σειρά.

Έτσι που το δείχνεις φαίνεται να πηγαίνει.

Το καφέ του προβολέα πρέπει να ξεχωρίζει με κόκκινο χρώμα στην κλέμα.

Δεν κατάλαβα τι σε μπερδεύει...;

Κάτι έχω χάσει;

[csontheline]

Σκέψου το ως εξής.

Έρχεται ουδέτερος (μπλε) και φάση (καφέ) στο μάτι.

Από εκεί αναχωρούν ουδέτερος (μπλε) και φάση (κόκκινο) για τον προβολέα.

Απλά ο ουδέτερος δεν μπαίνει (όπως στον παλιό) μέσα στο μάτι, αλλά τον ενώνεις με κλέμμα. Οπότε έχει 3 μπλε καλώδια (1-ουδέτερος σπιτού, 2-μάτι, 3-προβολέας) που πρέπει να ενωθούν όλα μαζί, σαν "Τ".

Αντιθέτως, η φάση διακόπτεται μέσα στο μάτι, οπότε θα έχεις 2 καλώδια, την άφιξη (προς το μάτι) και την αναχώρηση (από το μάτι, προς τον προβολέα).

[hp8]

3 ώρες πριν, Trigger Happy είπε

Πρέπει να βάλω το μάτι ανάμεσα και μετά φεύγουν έτοιμα καφέ μπλε πλάι στον προβολέα.

αν αυτό που λες μάτι είναι αισθητήρας κίνησης η νυκτός σαν της φωτο η σύνδεση είναι παροχή καφέ και μπλε προς τον αισθητήρα  Για τον προβολέα δίνεις μπλε και κόκκινο Τώρα σε σχέση με το παλιό από που θα τα πάρεις - δόσεις εσύ θα δεις



[Trigger Happy]

Ωραία πες ότι τα ουδέτερα μπλε τα ενώνει όλα παρέα. Για βάλτε ένα πρόχειρο σκίτσο με το πώς θα βάζατε την φάση....

[Trigger Happy]

Το βρήκα.αμα πιάνεις λίγο καλό ίντερνετ τελικά
