ΠΡΟΒΛΗΜΑ ΜΕ CAT6a καλωδιο

[gkpapad]

6 λεπτά πριν, christo7s είπε

Φίλε για δες εδω .

Εγω εχω φτιαξει 2 καλώδια για σύνδεση ρούτερ σε pc.

Έβαλα το 568B και στις δυο άκρες. Το κλιπ ειναι απο πίσω.

Η ερωτηση ειναι η εξης.Ασχετως αν το καλωδιο ειναι cat5 ή cat6 ή cat6a η σειρα των καλωδιων  ειναι ΑΚΡΙΒΩΣ η ιδια;

[christo7s]

3 λεπτά πριν, gkpapad είπε

Η ερωτηση ειναι η εξης.Ασχετως αν το καλωδιο ειναι cat5 ή cat6 ή cat6a η σειρα των καλωδιων  ειναι ΑΚΡΙΒΩΣ η ιδια;

Ναι η ιδια όπως τη βλέπεις στην εικόνα  568B.

[jkoukos]

2 ώρες πριν, gkpapad είπε

Η ερωτηση ειναι η εξης.Ασχετως αν το καλωδιο ειναι cat5 ή cat6 ή cat6a η σειρα των καλωδιων  ειναι ΑΚΡΙΒΩΣ η ιδια;

Στο έχουν ήδη αναφέρει πολλάκις. Ακολουθείς όποιο πρότυπο από τα 2 θέλεις, αλλά θα είναι το ίδιο και στα 2 άκρα του καλωδίου.

[micos000]

Στις 28/1/2023 στις 7:55 ΜΜ, gkpapad είπε

Έχω   ένα  καλώδιο ethernet  cat6a και προσπαθώ να του περάσω  2 ανταπτορες RJ 45 cat6a με τη διάταξη που φαίνεται στις φωτογραφίες.

Η σύνδεση που δείχνεις είναι crosover. Γιατί το κάνεις έτσι; Εγώ τα καλώδια μου τα κάνω στο 568Β straight.



3 ώρες πριν, gkpapad είπε

Η ερωτηση ειναι η εξης.Ασχετως αν το καλωδιο ειναι cat5 ή cat6 ή cat6a η σειρα των καλωδιων  ειναι ΑΚΡΙΒΩΣ η ιδια;

Ναι, ακριβώς η ίδια. Η κατηγορία των utp δεν προσδιορίζει την συνδεσμολογία τους, η οποία αποφασίζεται βάση των αναγκών των συσκευών μας (αν θα είναι straight ή crossover).

5 ώρες πριν, gkpapad είπε

Το ενα rj456a  και στις δυο πλευρες του

Τι θέλεις να κάνεις; Να συνδέσεις καλώδια σε πρίζα τοίχου; Τα χρώματα στο πάνω μέρος και στις δύο πλευρές είναι η συνδεσμολογία 456B και στην κάτω είναι η 456A (εξ ου και τα Β και Α). Οπότε αν θα κάνεις συνδέσεις 456Β (για μένα αυτό να κάνεις) θα συνδέσεις τα καλώδια βάση της ανάλογης συνδεσμολογίας στην κλέμα (η πάνω σειρά μπρος-πίσω). Την ίδια συνδεσμολογία (straight) θα ακολουθήσεις και στην αντιστοιχία για τα βύσματα.

Επεξ/σία 29 Ιανουαρίου 2023 από micos000

[jkoukos]

Δεν έχει σημασία αν ένα τμήμα όλης της αλυσίδας στην εγκατάσταση ακολουθεί το Α πρότυπο και άλλο τμήμα το Β. Αρκεί στα 2 άκρα του ίδιου τμήματος να ακολουθηθεί το ίδιο πρότυπο . Η διαφορά τους είναι η αντιμετάθεση τερματισμού μεταξύ των ζευγών Νο2 (πορτοκαλί) και Νο3 (πράσινο).

Βέβαια στις σταθερές εγκαταστάσεις χρησιμοποιούμε το ίδιο πρότυπο παντού για λόγους ευχρηστίας και ευκολίας. Αλλά δεν έχουμε δυνατότητα επιλογής στα έτοιμα patch cords του εμπορίου καθώς εκεί είναι καθαρά θέμα τύχης βάση ποιου προτύπου έχει φτιαχτεί.

[micos000]

14 ώρες πριν, jkoukos είπε

Αλλά δεν έχουμε δυνατότητα επιλογής στα έτοιμα patch cords του εμπορίου καθώς εκεί είναι καθαρά θέμα τύχης βάση ποιου προτύπου έχει φτιαχτεί.

Δεν είναι θέμα τύχης. Τα καλώδια αυτά αναγράφουν πάνω στη συσκευασία ή στην ετικέτα τους τι τύπου είναι, αλλά και να μην έγραφαν είναι πολύ εύκολο να το διαπιστώσει κάποιος απλά κοιτώντας τα χρώματα μέσα από το διαφανές κλιπσάκι.

14 ώρες πριν, jkoukos είπε

Βέβαια στις σταθερές εγκαταστάσεις χρησιμοποιούμε το ίδιο πρότυπο παντού

Αυτό ακριβώς και δεν το κάνουμε μόνο για λόγους ευκολία μόνο αλλά για να είναι η εγκατάσταση future proof.

[jkoukos]

31 λεπτά πριν, micos000 είπε

Δεν είναι θέμα τύχης. Τα καλώδια αυτά αναγράφουν πάνω στη συσκευασία ή στην ετικέτα τους τι τύπου είναι, αλλά και να μην έγραφαν είναι πολύ εύκολο να το διαπιστώσει κάποιος απλά κοιτώντας τα χρώματα μέσα από το διαφανές κλιπσάκι.

Δεν γράφουν όλα τα καλώδια το πρότυπο που ακολουθούν για να μην αναφέρω αυτά που έρχονται μαζί με τις δικτυακές συσκευές που ζήτημα είναι αν το 10% το αναφέρει.

32 λεπτά πριν, micos000 είπε

Αυτό ακριβώς και δεν το κάνουμε μόνο για λόγους ευκολία μόνο αλλά για να είναι η εγκατάσταση future proof.

Future proof ως προς τι; Αν σε δύο τμήματα ακολουθήσουμε διαφορετικό πρότυπο, δηλαδή το ένα και στα 2 άκρα το Α και αντίστοιχα στο άλλο το Β, τι πρόβλημα μπορεί να υπάρξει; Μήπως υπάρχει δοκιμαστική συσκευή στον πλανήτη που θα βγάλει σφάλμα ή θα τα ελέγξει και θα τα βρει ΟΚ;

To πρότυπο υπάρχει από το 1991 και δεν διαχωρίζει ή αποτρέπει την χρήση οποιαδήποτε επιλογής στην ίδια εγκατάσταση, αρκεί και τα 2 άκρα του ίδιου καλωδίου να ακολουθούν ένα από τα δύο. Στην Αμερική χρησιμοποιούν το Α πολύ πριν βγει επίσημα το πρότυπο, λόγω παρόμοιου χρωματικού τερματισμού με τις ψηφικές γραμμές Ε1. Στην Ευρώπη δεν υπάρχει κανόνας αλλά συνήθως χρησιμοποιείται το Β καθώς έχει παρόμοιο χρωματικό τερματισμό με το ISDN.

[gkpapad]

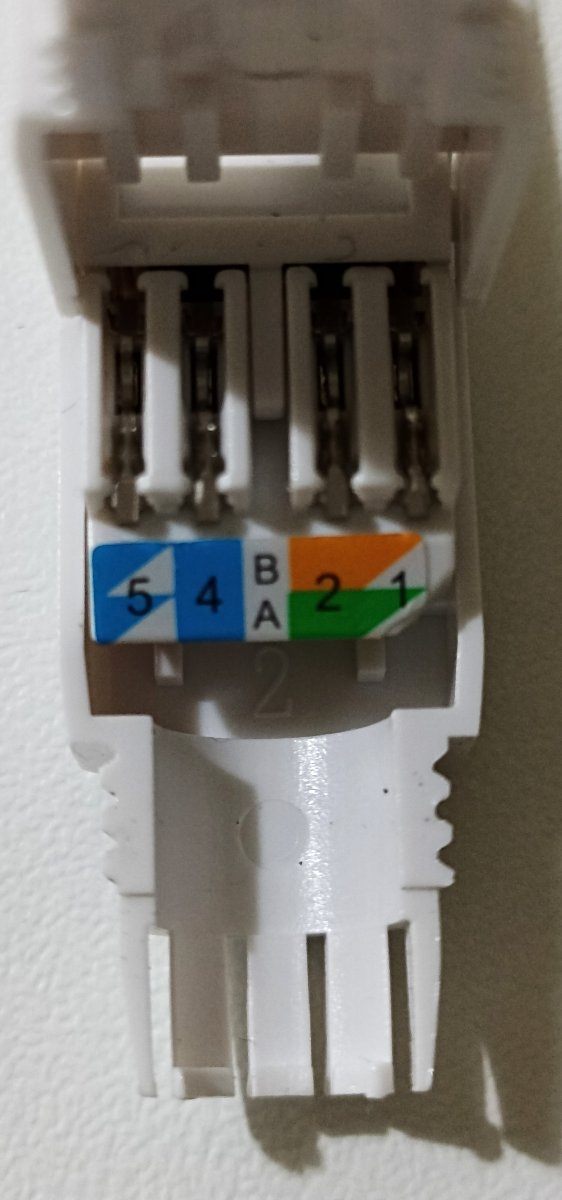

καλησπερα παιδια.Το κλιπ rj45 cat6a που προσπαθω να συνδεσω πανω στο καλωδιο εχει αυτη την διαταξη με το κλιπακι απο κατω.Δηλαδη θα πρεπει βαση της διαταξης TIA 568B,

να βαλω

1)στη θεση 1 με το καφε χρωμα  το ασπρο-ορανγκ,

2)στην θεση 2 καφε-ασπρο το ορανγκ,

3)στην θεση 3 πρασινο-ασπρο το ασπρο-πρασινο.

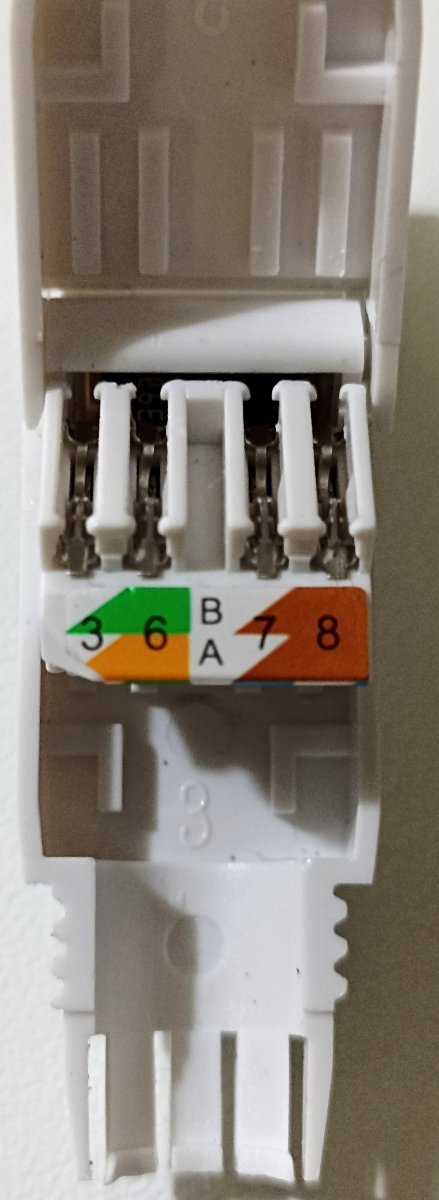

και εδω  ειναι η αλλη μερια απο το κλιπ.

Στο

1)νουμερο 1 θα βαλω το ασπρο-μπλε

2)νουμερο 2 πρασινο

3)νουμερο 3 ασπρο-καφε

4)νουμερο 4 καφε.

Αυτη ειναι η σωστη διαταξη;

Επεξ/σία 30 Ιανουαρίου 2023 από gkpapad

[micos000]

3 λεπτά πριν, gkpapad είπε

καλησπερα παιδια.Το κλιπ rj45 cat6a που προσπαθω να συνδεσω πανω στο καλωδιο εχει αυτη την διαταξη με το κλιπακι απο κατω.Δηλαδη θα πρεπει βαση της διαταξης TIA 568B,να βαλω στη θεση με το καφε χρωμα το ασπρο-ορανγκ,στην θεση καφε-απσρο το ορανγκ,στην θεση 3 πρασινο-ασπρο το ασπρο-πρασινο.



Αυτό το κλιπ δεν μας είπες όμως ακόμα από που είναι. Είναι μπρίζα στον τοίχο ή είναι κάποιος αντάπτορας; Βγάλε μερικές φώτο από λίγο πιο μακριά ολόκληρο το βύσμα ή ότι είναι να το δούμε ή δώσε ένα λινκ που να δείχνει τι είναι. Όπως το βλέπω όμως το σωστό είναι να βάλεις τα καλώδια σύμφωνα με την Β σειρά. Θέλει πένσα ή συνδέεται με κλιπσάκια;

[jkoukos]

21 λεπτά πριν, gkpapad είπε

καλησπερα παιδια.Το κλιπ rj45 cat6a που προσπαθω να συνδεσω πανω στο καλωδιο εχει αυτη την διαταξη με το κλιπακι απο κατω.Δηλαδη θα πρεπει βαση της διαταξης TIA 568B,

Τα έχεις γράψει όλα λάθος και απορώ για ποιόν λόγο. Τι είναι αυτό που δεν καταλαβαίνεις;

Έχεις 8 χρωματικά καλωδιάκια που πρέπει τα βάλεις στην σωστή σειρά, σύμφωνα με το χρώμα και την αρίθμηση που δείχνει ο αντάπτορας

 Επιλέγοντας το Β, βάζεις στη θέση 1 το άσπρο-πορτοκαλί και στην 2 το πορτοκαλί.

Στην θέση 3 που είναι στην άλλη πλευρά του αντάπτορα, το άσπρο -πράσινο και στην 4 το πράσινο.

Με τον ίδιο τρόπο συνεχίζεις και με τα υπόλοιπα.

[gkpapad]

Καταρχήν ευχαριστώ πολυ για την απάντηση.Έχω πάρει 2 τέτοια κλιπ και Θέλω να τα βάλω σε 25/νταμετρο καλώδιο για να δικτυώσω  TV & media player.

2 λεπτά πριν, jkoukos είπε

Τα έχεις γράψει όλα λάθος και απορώ για ποιόν λόγο. Τι είναι αυτό που δεν καταλαβαίνεις;

Έχεις 8 χρωματικά καλωδιάκια που πρέπει τα βάλεις στην σωστή σειρά, σύμφωνα με το χρώμα και την αρίθμηση που δείχνει ο αντάπτορας

 Επιλέγοντας το Β, βάζεις στη θέση 1 το άσπρο-πορτοκαλί και στην 2 το πορτοκαλί.

Στην θέση 3 που είναι στην άλλη πλευρά του αντάπτορα, το άσπρο -πράσινο και στην 4 το πράσινο.

Με τον ίδιο τρόπο συνεχίζεις και με τα υπόλοιπα.

ΟΥΠΣ!!!

Δηλαδη στην θεση 8 βαζουμε το απρο-πορτοκαλι;

Δεν το καταλαβα αυτο.Τι εννοεις στην θεση 3 που ειναι στην αλλη μερια του ανταπτορα

[jkoukos]

14 λεπτά πριν, micos000 είπε

Αυτό το κλιπ δεν μας είπες όμως ακόμα από που είναι. Είναι μπρίζα στον τοίχο ή είναι κάποιος αντάπτορας; Βγάλε μερικές φώτο από λίγο πιο μακριά ολόκληρο το βύσμα ή ότι είναι να το δούμε ή δώσε ένα λινκ που να δείχνει τι είναι. Όπως το βλέπω όμως το σωστό είναι να βάλεις τα καλώδια σύμφωνα με την Β σειρά. Θέλει πένσα ή συνδέεται με κλιπσάκια;

Έχει δώσει σύνδεσμο στην προηγούμενη σελίδα. Δεν χρειάζεται εργαλείο, με τα καλώδια να σφηνώνουν απλά κλείνοντας τα καπάκια και ένα παξιμάδι τα συγκρατεί.

[gkpapad]

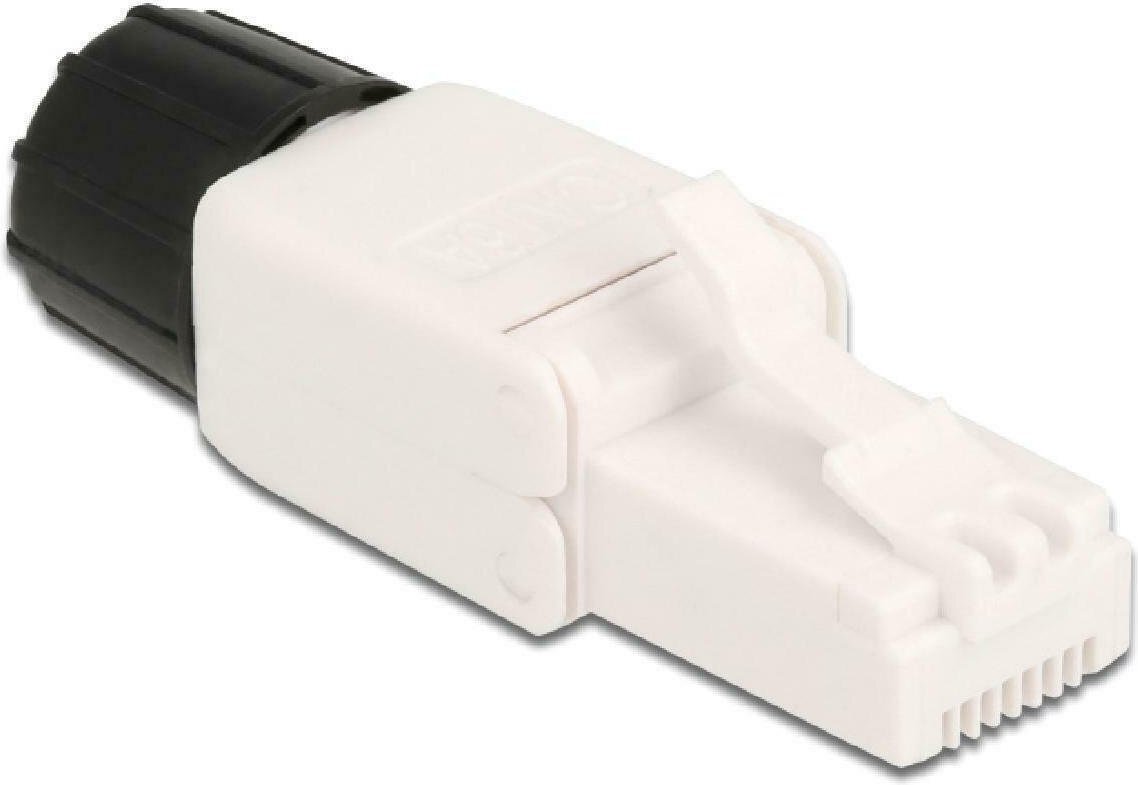

αυτο ειναι το κλιπ που εχω παρει.

τα κλιπ θελω να τα τοποθετησω σε καλωδιο 30 μετρων για να βαλω πανω την τηλεοραση και το media player.

[NeCrOmAnCeR19]

8 λεπτά πριν, gkpapad είπε

Καταρχήν ευχαριστώ πολυ για την απάντηση.Έχω πάρει 2 τέτοια κλιπ και Θέλω να τα βάλω σε 25/νταμετρο καλώδιο για να δικτυώσω  TV & media player.

ΟΥΠΣ!!!

Δηλαδη στην θεση 8 βαζουμε το απρο-πορτοκαλι;

Δεν το καταλαβα αυτο.Τι εννοεις στην θεση 3 που ειναι στην αλλη μερια του ανταπτορα

Δεν ειναι πυρηνική φυσική ..

Το κάθε νούμερο έχει επανω του και απο ενα χρωμα αναλογα το πρότυπο...

Στην θεση 8 γιατι να βαλεις το πορτοκαλί ενω έχει σαν χρωμα το καφέ ???

Και η 7 το ασπρο-καφε

Επεξ/σία 30 Ιανουαρίου 2023 από NeCrOmAnCeR19

[jkoukos]

9 λεπτά πριν, gkpapad είπε

Δηλαδη στην θεση 8 βαζουμε το απρο-πορτοκαλι;

Στην θέση 8 μπαίνει πάντα το καφέ καλώδιο, είτε με Α είτε με Β συνδεσμολογία.

9 λεπτά πριν, gkpapad είπε

Δεν το καταλαβα αυτο.Τι εννοεις στην θεση 3 που ειναι στην αλλη μερια του ανταπτορα

Η μία πλευρά του αντάπτορα έχει τα νούμερα 1, 2, 4 και 5. Η άλλη πλευρά έχει τα 3, 6, 7 και 8.

Σε κάθε νούμερο από αυτά μπαίνει τι αντίστοιχο χρώμα, ανάλογα ποια συνδεσμολογία θα ακολουθήσεις σε ΟΛΑ. Η συνδεσμολογία Α είναι η πάνω σειρά ενώ αντίστοιχα η Β από κάτω.

Επεξ/σία 30 Ιανουαρίου 2023 από jkoukos
