Καμένο inductor σε Lenovo Ideapad, ζητείται βοήθεια.

[dpolal]

Όπως περιγράφουν πολλοί που την πάτησαν στο reddit και άλλα φόρα, με τον ίδιο ακριβώς τρόπο κατάφερα και εγώ να κάψω τον PL-202 στην προσπάθεια να κουμπώσω το μεταλλικό καπάκι/ψύκτρα των μνημών.
Δεν ανεβάζω φωτό, το πρόβλημα είναι ακριβώς το ίδιο με ότι βλέπεται στα links ενώ ο τυπάς στο YT το έπαθε την ώρα που τον τραβούσαν βίντεο.

https://linustechtips.com/topic/1382653-lenovo-motherboard-capacitor/

https://www.reddit.com/r/laptops/comments/pjq1z2/help_shorted_a_component_during_a_teardown_can/

Όπως σε όλους, έτσι και στην δική μου περίπτωση το λάπτοπ λειτουργεί κανονικά και δεν φαίνεται να έχει κάποιο θέμα, πολλοί δε προτείνουν να το αφήσουν έτσι όπως είναι ενώ κάποιοι χρήστες αναφέρουν ότι 2-3 εβδομάδες μετά δεν έχουν αντιμετωπίσει κάποιο θέμα.

Φυσικά δεν μπορώ να το αφήσω έτσι καθότι είναι του γιού μου το μηχάνημα και θα το πάρει στο νησί που είναι φοιτητής σε λίγο καιρό.

Έχετε να προτείνεται κάναν καλό ηλεκτρονικό να το πάω για επισκευή ;;



Επεξ/σία 23 Δεκεμβρίου 2022 από dpolal

[sil_unique]

Η ζημιά φαίνεται να είναι εξωτερική [μαυρίλα μόνο] καθώς πέρασε η τάση της μπαταρίας στην γείωση.

Σε κάθε περίπτωση το μηχάνημα εξυπηρετείται από τις PL201 & PL203 καθώς είναι όλες παράλληλα και θα είναι εντάξει εφόσον δουλεύει με την μπαταρία οκ [εννοώ ότι δεν έχει καεί η PF201].

Βασικό να μην ξεχνάμε  την αποσύνδεση της μπαταρίας πριν οποιαδήποτε επέμβαση στο εσωτερικό!

[omokas]

Θα συμφωνήσω και εγώ για το οτι είναι παράλληλα με την PL201 & PL203 που εξυπηρετούν τον ίδιο αγωγό.

Ωστόσο θα πρότεινα τουλάχιστον να καθαριστεί με ισοπροπυλική αλκοόλη το σημείο ή και να αντικατασταθεί το πηνίο.

Αν θέλετε να το αντικαταστήσετε στείλτε μου μήνυμα

[itanium]

Στις 23/12/2022 στις 7:31 ΜΜ, dpolal είπε

Όπως περιγράφουν πολλοί που την πάτησαν στο reddit και άλλα φόρα, με τον ίδιο ακριβώς τρόπο κατάφερα και εγώ να κάψω τον PL-202 στην προσπάθεια να κουμπώσω το μεταλλικό καπάκι/ψύκτρα των μνημών.
Δεν ανεβάζω φωτό, το πρόβλημα είναι ακριβώς το ίδιο με ότι βλέπεται στα links ενώ ο τυπάς στο YT το έπαθε την ώρα που τον τραβούσαν βίντεο.

https://linustechtips.com/topic/1382653-lenovo-motherboard-capacitor/

https://www.reddit.com/r/laptops/comments/pjq1z2/help_shorted_a_component_during_a_teardown_can/

Όπως σε όλους, έτσι και στην δική μου περίπτωση το λάπτοπ λειτουργεί κανονικά και δεν φαίνεται να έχει κάποιο θέμα, πολλοί δε προτείνουν να το αφήσουν έτσι όπως είναι ενώ κάποιοι χρήστες αναφέρουν ότι 2-3 εβδομάδες μετά δεν έχουν αντιμετωπίσει κάποιο θέμα.

Φυσικά δεν μπορώ να το αφήσω έτσι καθότι είναι του γιού μου το μηχάνημα και θα το πάρει στο νησί που είναι φοιτητής σε λίγο καιρό.

Έχετε να προτείνεται κάναν καλό ηλεκτρονικό να το πάω για επισκευή ;;



O τίτλος είναι εντελώς λάθος. πηνίο είναι το μεγάλο κυβάκι όπου γράφει 2R2, αυτό που έκανες είναι ότι βραχυκύκλωσες έναν από τους 3 smd ceramic caps όπου ενώνουν το μεγάλο powertrace και είναι τοποθετημένοι παράλληλα, εφ όσον στάθηκες τυχερός και δουλεύει το λαπτοπ το αφήνεις ως έχει και τέλος.

[dpolal]

1 ώρα πριν, itanium είπε

O τίτλος είναι εντελώς λάθος. πηνίο είναι το μεγάλο κυβάκι όπου γράφει 2R2, αυτό που έκανες είναι ότι βραχυκύκλωσες έναν από τους 3 smd ceramic caps όπου ενώνουν το μεγάλο powertrace και είναι τοποθετημένοι παράλληλα, εφ όσον στάθηκες τυχερός και δουλεύει το λαπτοπ το αφήνεις ως έχει και τέλος.

https://www.digikey.com/en/products/detail/bourns-inc/CVH160808-2R2M/10222227?utm_adgroup=Fixed Inductors&utm_source=google&utm_medium=cpc&utm_campaign=Shopping_Product_Inductors%2C Coils%2C Chokes_NEW&utm_term=&utm_content=Fixed Inductors&gclid=CjwKCAjw_L6LBhBbEiwA4c46utVvfi9f9CXT0yHa9he4X4VyY7HOTFKA3ToC5GB-qlwUIxT875hNihoCOEUQAvD_BwE

Στο link τον αναφέρει ως Inductor πάντως.

Το λάπτοπ επισκευάστηκε ήδη και έγινε καθαρισμός και αντικατάσταση του καμένου εξαρτήματος για να έχω το κεφάλι μου ήσυχο στο μέλλον.

Ευχαριστώ για την διευκρίνηση.

[itanium]

6 λεπτά πριν, dpolal είπε

καθαρισμός και αντικατάσταση του καμένου εξαρτήματος για να έχω το κεφάλι μου ήσυχο στο μέλλον.

Για ψυχολογικούς λόγους παρά ουσίας, το καλό είναι ότι γλίτωσε η μητρική από το βραχυκύκλωμα, η τύχη τώρα βοήθησε αλλά πολύ προσοχή σε παρόμοια επέμβαση στο μέλλον, να είσαι καλά

Επεξ/σία 27 Δεκεμβρίου 2022 από itanium

[omokas]

55 λεπτά πριν, itanium είπε

Για ψυχολογικούς λόγους παρά ουσίας, το καλό είναι ότι γλίτωσε η μητρική από το βραχυκύκλωμα, η τύχη τώρα βοήθησε αλλά πολύ προσοχή σε παρόμοια επέμβαση στο μέλλον, να είσαι καλά

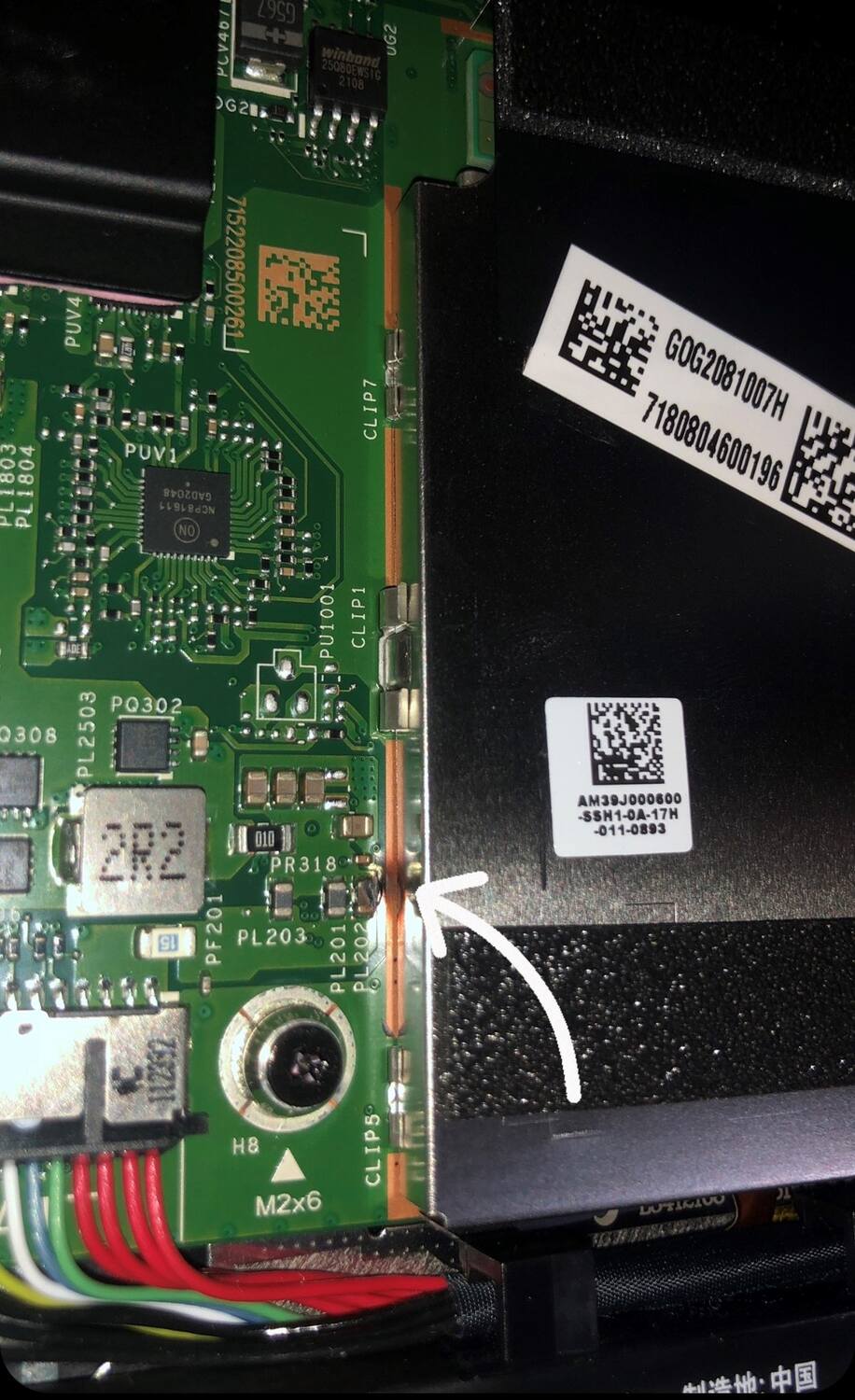

Αν παρατηρήσετε στα εξαρτήματα δίπλα αναγράφεται PL*** όπου σημαίνει πηνίο (inductor), στους κεραμικούς πυκνωτές η συγκεκριμένη μητρική δεν φέρει ονομασίες αν δείτε πάνω από τα 3 inductor της φωτογραφίας. Μόνο στο σχεματικό και στο boardview μπορεί κάποιος να δει τις ονομασίες και θέσεις των κεραμικών πυκνωτών για τη συγκεκριμένη μητρική (οι οποίες θα είναι μορφής PC***). Όσο για το PL2503 (2R2) πολύ σωστά λέτε πως είναι πηνίο, εκεί παράγεται μέσω 2 MOSFET και ενός controller κάποια τάση απαραίτητη για τη λειτουργία του μηχανήματος.

Αν βραχυκυκλώσει ένα smd inductor που δεν είναι για παραγωγή τάσης αλλά για φιλτράρισμα και RF rejection δεν θα προκαλούσε τόσο πρόβλημα - εαν το μετρούσαμε πριν το βραχυκύκλωμα θα βλέπαμε ότι είναι πολύ κοντά στα 0 ohm, καθώς είναι πηνίο και βλέπουμε την ωμικη αντίσταση των σπειρών του. Μετά το βραχυκύκλωμα είτε θα ενωθούν οι σπείρες και θα πλησιάσει πιο πολύ τα 0 ohm, είτε θα κοπούν εσωτερικά και δεν θα κάνει πλέον επαφή απομονώνοντας τις επαφές του εξαρτήματος. Στο συγκεκριμένο μηχάνημα είχε άλλους 2 παράλληλα οπότε μικρό το κακό. Ειδικά αν τα ρεύματα είναι μικρά δεν θα ζορίζονται πολύ οι άλλοι 2.

Ωστόσο παρόλο που δεν θα αποτελούσε σημαντικό πρόβλημα καλύτερα που αντικαταστάθηκε ώστε να δουλεύει όπως ακριβώς σχεδιάστηκε 🙂

[dpolal]

1 ώρα πριν, omokas είπε

Αν παρατηρήσετε στα εξαρτήματα δίπλα αναγράφεται PL*** όπου σημαίνει πηνίο (inductor), στους κεραμικούς πυκνωτές η συγκεκριμένη μητρική δεν φέρει ονομασίες αν δείτε πάνω από τα 3 inductor της φωτογραφίας. Μόνο στο σχεματικό και στο boardview μπορεί κάποιος να δει τις ονομασίες και θέσεις των κεραμικών πυκνωτών για τη συγκεκριμένη μητρική (οι οποίες θα είναι μορφής PC***). Όσο για το PL2503 (2R2) πολύ σωστά λέτε πως είναι πηνίο, εκεί παράγεται μέσω 2 MOSFET και ενός controller κάποια τάση απαραίτητη για τη λειτουργία του μηχανήματος.

Αν βραχυκυκλώσει ένα smd inductor που δεν είναι για παραγωγή τάσης αλλά για φιλτράρισμα και RF rejection δεν θα προκαλούσε τόσο πρόβλημα - εαν το μετρούσαμε πριν το βραχυκύκλωμα θα βλέπαμε ότι είναι πολύ κοντά στα 0 ohm, καθώς είναι πηνίο και βλέπουμε την ωμικη αντίσταση των σπειρών του. Μετά το βραχυκύκλωμα είτε θα ενωθούν οι σπείρες και θα πλησιάσει πιο πολύ τα 0 ohm, είτε θα κοπούν εσωτερικά και δεν θα κάνει πλέον επαφή απομονώνοντας τις επαφές του εξαρτήματος. Στο συγκεκριμένο μηχάνημα είχε άλλους 2 παράλληλα οπότε μικρό το κακό. Ειδικά αν τα ρεύματα είναι μικρά δεν θα ζορίζονται πολύ οι άλλοι 2.

Ωστόσο παρόλο που δεν θα αποτελούσε σημαντικό πρόβλημα καλύτερα που αντικαταστάθηκε ώστε να δουλεύει όπως ακριβώς σχεδιάστηκε 🙂

Πήρα τηλέφωνο τον κο. Γιάννη όπως είπαμε τηλεφωνικά και πέρασα πρωί πρωί από εκεί.
Μου το έφτιαξε επιτόπου, απλά πήγα μέχρι το λιμάνι και έκατσα για έναν καφέ περιμένοντας.

Όλα κομπλέ.
Καλή χρονιά.

[omokas]

10 λεπτά πριν, dpolal είπε

Πήρα τηλέφωνο τον κο. Γιάννη όπως είπαμε τηλεφωνικά και πέρασα πρωί πρωί από εκεί.
Μου το έφτιαξε επιτόπου, απλά πήγα μέχρι το λιμάνι και έκατσα για έναν καφέ περιμένοντας.

Όλα κομπλέ.
Καλή χρονιά.

Χαίρομαι πολύ που βρήκατε άμεση λύση, ήμουν σίγουρος πως ο κ. Γιάννης θα ανταποκριθεί επιτυχώς και άμεσα στην συγκεκριμένη επισκευή! Καλή χρονιά και από μένα 😀

[bebius]

Όπου κος Γιάννης = Anyrepair;
