Σύνδεση διακόπτη με μοτερ

[maximos1990]

Παιδιά καλησπέρα,

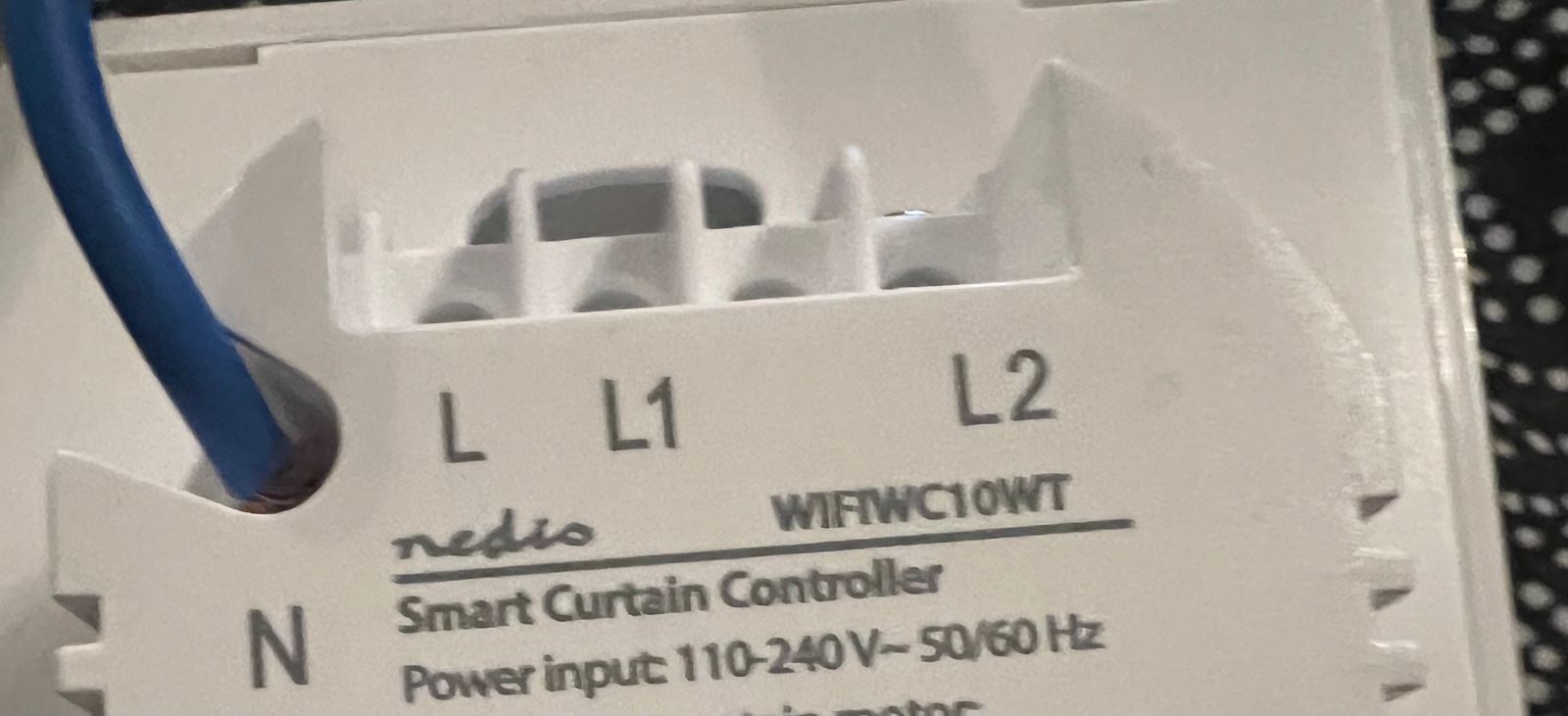

αποφάσισα να αλλάξω διακόπτη στο μοτερ με σκοπό να βάλω smart. Μπορεί κάποιος παρακαλώ να με βοηθήσει στην σύνδεση;

Ουδέτερο θα τραβήξω από την κάτω πρίζα για τα αλλά 4 καλωδια δεν είμαι σίγουρος.





ευχαριστω



[NikosKallithea]

Τι ειναι αυτο το μοτερ;

Οπως και να εχει καλεσε εναν ηλεκτρολόγο



[nickol-us]

Στην τύχη θες να πούμε ή πρέπει κάποιος να καταλάβει από μισή φώτο που ανέβασες;

Σχεδιάγραμμα δεν έχει;

Μπορεί να είναι και λάθος ο διακοπτης που αγόρασες...ποιος ξέρει;



[nvel]

για να λειτουργήσει αυτό χρειάζεται ουδέτερο που δεν φαίνεται να έχεις. Βάζεις το κόκκινο στο L τα άλλα δυο στο L1 και L2 και δοκιμάζεις πιο είναι το πάνω και το κάτω και αν πάει ανάποδα αντιστρέφεις τα L1 και L2. Αλλά πρέπει να βρεις ουδέτερο και να τον κατεβάσεις στο κουτί.

[maximos1990]

Καλημέρα ευχαριστώ πολύ για τις απαντήσεις. Ουδέτερο θα τραβήξω από δίπλα που έχει.

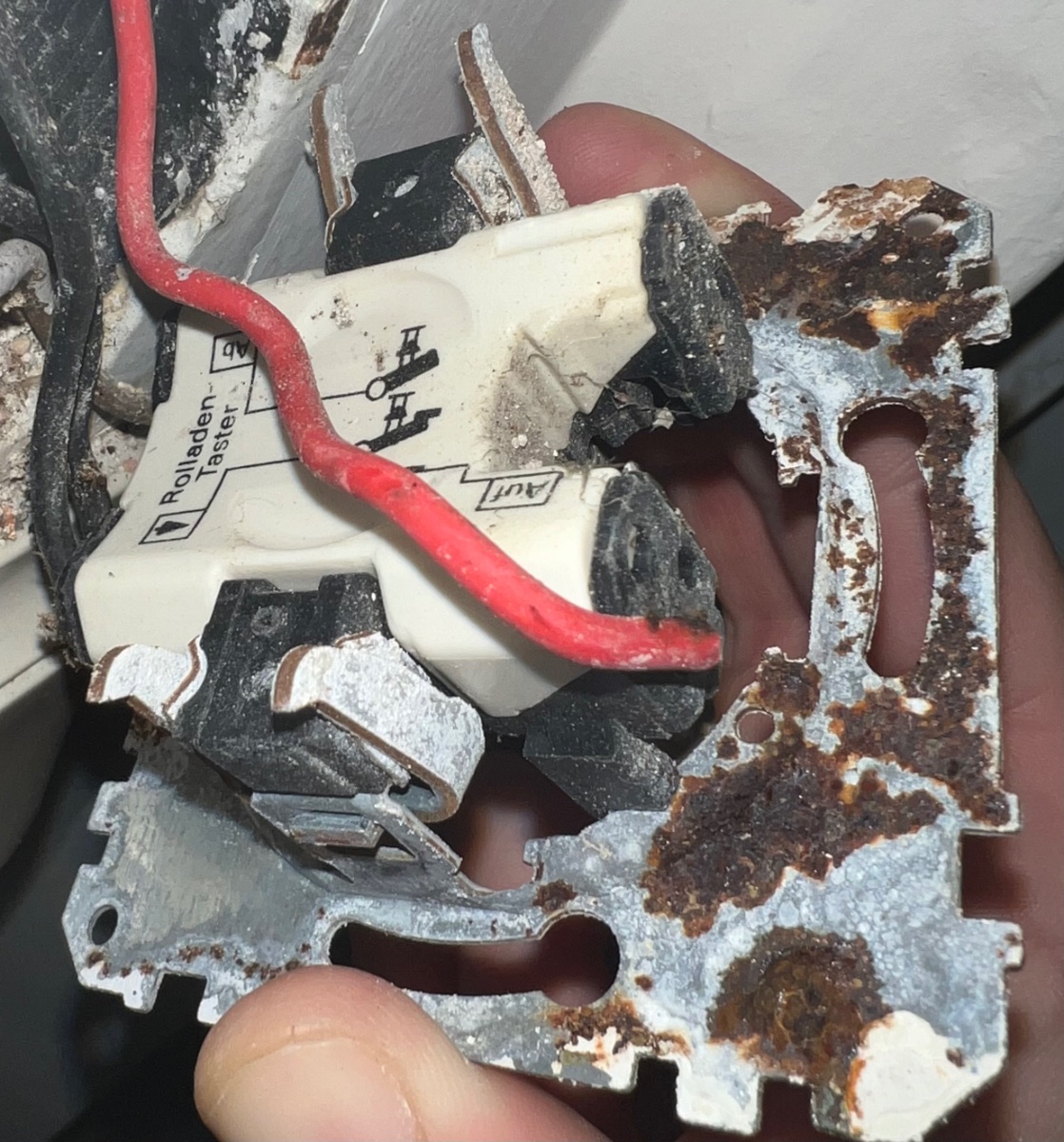

Ο παλιός διακόπτης έχει 2 μαύρα καλώδια, 1 κόκκινο, 1 καφέ.



Βάζω στον καινούριο  το κόκκινο στο L



και στο L1, L2 τι βάζω; Καθώς απομένουν 3 (1 καφέ 2 μαύρα).



ευχαριστώ και πάλι το εκτιμώ πολύ

[bapel]

Στις 9/11/2022 στις 10:16 ΠΜ, maximos1990 είπε

Καλημέρα ευχαριστώ πολύ για τις απαντήσεις. Ουδέτερο θα τραβήξω από δίπλα που έχει.



Ο παλιός διακόπτης έχει 2 μαύρα καλώδια, 1 κόκκινο, 1 καφέ.



Βάζω στον καινούριο  το κόκκινο στο L



και στο L1, L2 τι βάζω; Καθώς απομένουν 3 (1 καφέ 2 μαύρα).



ευχαριστώ και πάλι το εκτιμώ πολύ

Απ΄'οσα μπορώ να καταλάβω είναι τα μαύρα η παροχή, καφέ και κόκκινο οι επιστροφές(πάνω/κάτω)

Βάζεις τα δυο μαύρα(στον προηγούμενο διακόπτη ήταν συνδεδεμένα μαζί, σωστά? ) στο L, και καφέ,κόκκινο στα L1,L2. Ουδέτερο στο Ν.

Αν πατάς να ανέβει και κατεβαίνει (και το αντίστροφο) κάνε τράμπα το καφέ με το κόκκινο.



Αν δεν είσαι σίγουρος βρες κάποιον που μπορεί να καταλάβει τι είναι το κάθε καλώδιο.

[maximos1990]

Καλησπέρα ευχαριστώ για τις απαντήσεις!



τα 2 μαύρα ήταν συνδεδεμένα μαζί γιατί υπήρχε ένας άλλος διακόπτης πιο κάτω από αυτόν.

Μέχρι τώρα δεν έχω καταφέρει κάτι!

[ss42ss]

Στις 12/11/2022 στις 3:21 ΜΜ, maximos1990 είπε

Καλησπέρα ευχαριστώ για τις απαντήσεις!



τα 2 μαύρα ήταν συνδεδεμένα μαζί γιατί υπήρχε ένας άλλος διακόπτης πιο κάτω από αυτόν.

Μέχρι τώρα δεν έχω καταφέρει κάτι!

Καλέστε ηλεκτρολόγο, μην παίζετε με το ρεύμα!!!!
