Crius Rot8 - DIY Arduino USB Midi Controller (Η πρώτη πλακέτα PCB που σχεδιάζω!!!)

[losky89]

Η πρώτη πλακέτα PCB που σχεδιάζω!!!

Οδηγός για κατασκευή DIY MIDI Controller με Arduino - 8 Ποτενσιόμετρα και 8 LEDs που ελέγχεται η φωτεινότητα τους με PWM ανάλογα τη θέση του αντίστοιχου ποτενσιόμετρου.

Το Project ειναι OPENSOURCE και θα βρείτε όλα τα σχέδια και τον κώδικα για να το φτιάξετε!

[omokas]

Λάμπρο καλησπέρα καταρχήν μπράβο για την πρώτη σου πλακέτα! Εχεις κάνει ωραία υλοποίηση και παρουσίαση 👍

Όλοι την έχουμε πατήσει με λάθος διαστάσεις σε footprint, μπορείς αν θές να τυπώνεις σε ενα κομμάτι χαρτί το σχέδιο σου (το πάνω η κάτω layer + το drill layer) (προσοχή να είναι 1:1 η εκτύπωση για να ειναι σωστές οι διαστάσεις) ωστε να ελέγχεις τις διαστάσεις για τα εξαρτήματα σου πρίν το στείλεις στο εργοστάσιο, μάρεσε επίσης η πατέντα με το λύγισμα των pin!

Για το πώς μπορείς να κάνεις την πλακέτα πιο μικρή υπάρχουν διάφοροι τρόποι:

1) Φτιάχνεις δυο διαφορετικά PCB που θα είναι stack το ενα πάνω απο το άλλο με σειρές απο pins σε δυο απένταντι μεριές. Στο ένα PCB θα έχεις μονο ποτενσιόμετρα και leds και στο αλλο το arduino και τα τσιπ PCA9685 και το τσιπ του mux.

2) Φτιάχνεις ένα pcb άλλα προμηθέυεσαι τα τσίπ αυτούσια, και το atmega328-au του arduino και των υπολοίπων τσίπ (μπορείς να παίξεις με atmega32u4 που έχει VUSB για programming και γλιτώνεις και το serial chip, αλλίως με το smd atmega328 και χωρις serial θα τα προγραμματίζεις με έναν εξωτερικό προγραμματιστή). Μπορείς να τα κολλήσεις απο κάτω εφώσον είναι SMD, με θερμο αέρα και υγρό καλάι. Η JLCPCB ξέρω οτι δίνει τη δυνατότητα να σου κολλήσει εκείνη τα τσίπ και εξαρτήματα όπως αντιστάσεις, πυκνοτές, κρυστάλους κλπ

Επίσης μπορείς να κάνεις και τις γωνίες του PCB στρογγυλές

Αν θέλεις μπορείς να δουλεψείς και με πιο καλά προγράμματα σχεδίασης όπως Kicad ή Eagle που σου δίνουν άπειρες δυνατότητες (το Kicad δωρεάν opensource, το Eagle εχει και αυτο μια δωρεάν εκδοση).

Με Kicad και Inkscape μπορείς να φτιάξεις και front panel και να το στείλεις και αυτο στο εργοστάσιο σαν πλακέτα, αν ενδιαφέρεσαι στείλε μου ενα PM

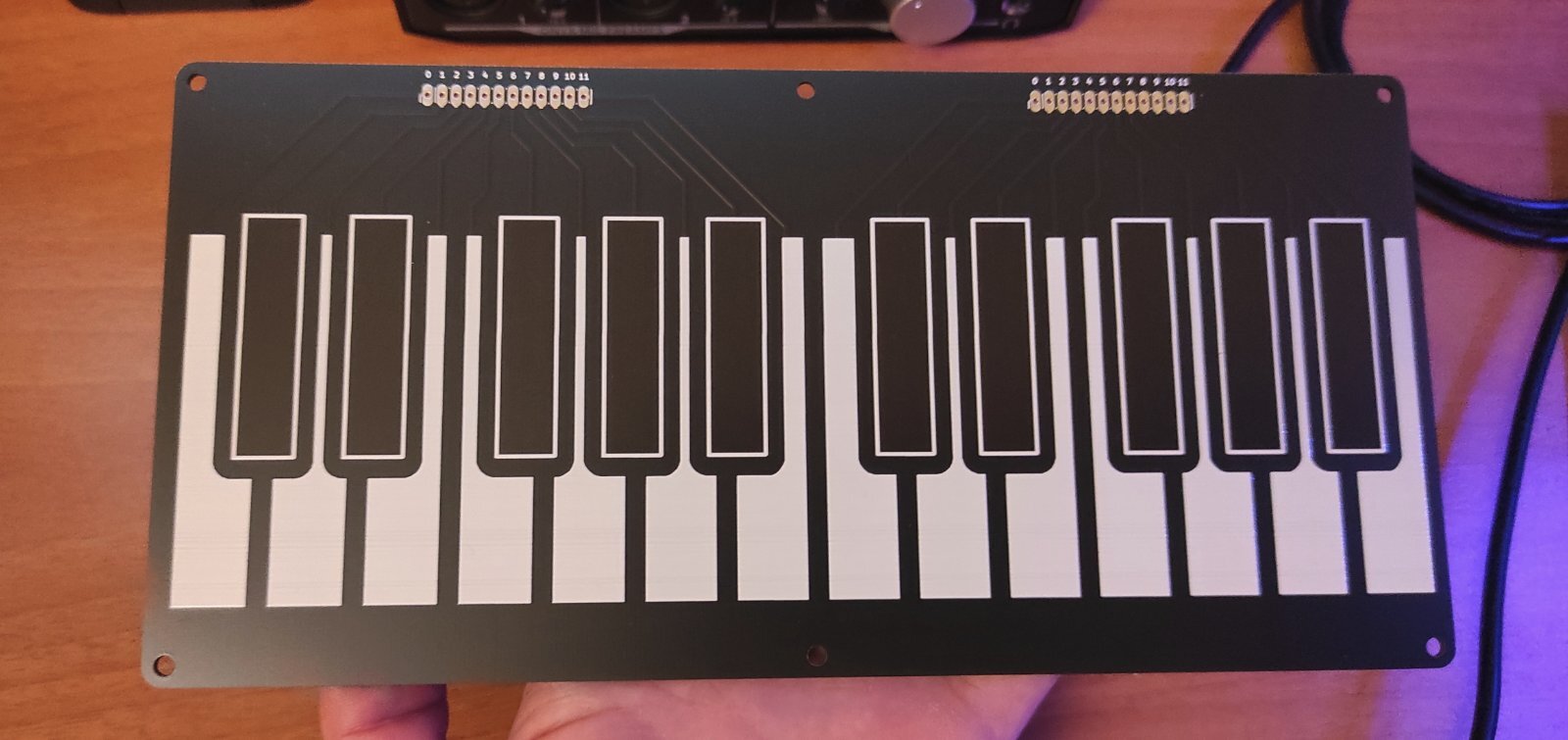

Εγώ τον τελευταίο καιρό κατασκευάζω ενα πιανάκι αφής 2 οκτάβων που θα μπεί απο κάτω ενα πλακετάκι βασισμένο στο atmega32u4 και θα βγάζει Midi USB και κλασική MIDI, οπως επίσης και buttons για αλλαγή οκτάβας

Είναι σχεδιασμένο στο Kicad και έχει χαλκό κάτω απο κάθε πλήκτρο, λειτουργεί με βάση το capacitive sensing με το τσιπ MPR121

[Pstathece]

22 ώρες πριν, losky89 είπε

Η πρώτη πλακέτα PCB που σχεδιάζω!!!

Οδηγός για κατασκευή DIY MIDI Controller με Arduino - 8 Ποτενσιόμετρα και 8 LEDs που ελέγχεται η φωτεινότητα τους με PWM ανάλογα τη θέση του αντίστοιχου ποτενσιόμετρου.

Το Project ειναι OPENSOURCE και θα βρείτε όλα τα σχέδια και τον κώδικα για να το φτιάξετε!

Πολύ ωραίος! Καλή φάση τα DIY midi controllers ψήνομαι να φτιάξω κι εγώ για χρήση με το midi mixer. Ρίξε μια ματιά στο προγραμματάκι είναι θησαυρός: https://www.midi-mixer.com/
