Φυσική- Εναλλασσόμενο ρεύμα.

[Matthewkats]

Γειά σας! Εύχομαι καλή χρονιά σε όλους !

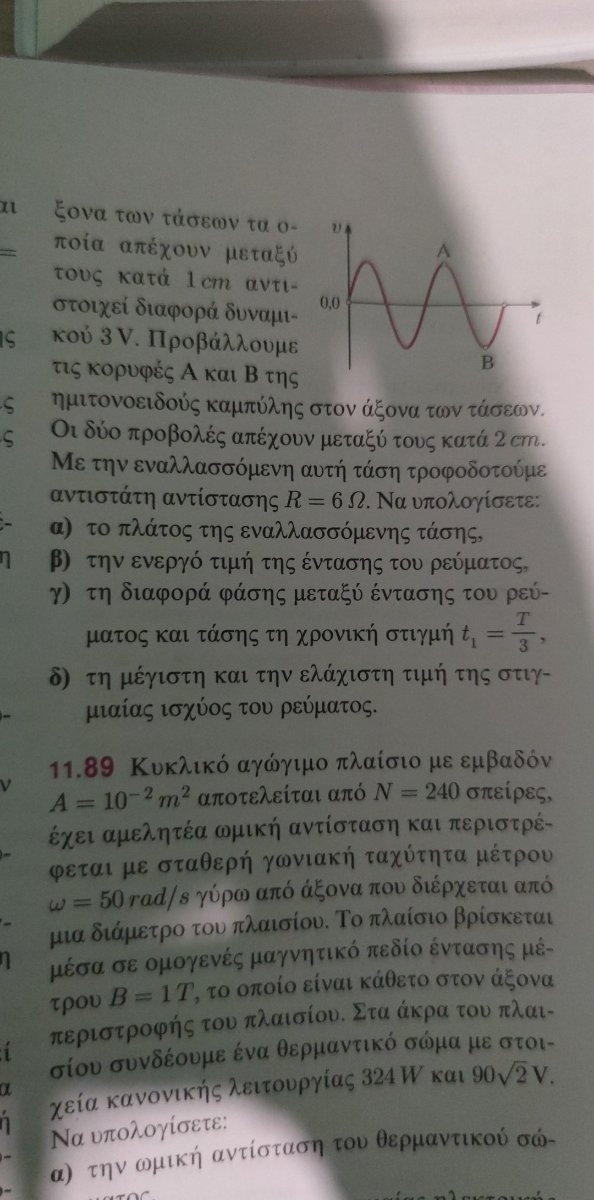

Έχω μια δυσκολία κατανόησης σε μια άσκηση του εναλλασσόμενου ρεύματος και θα ήθελα την βοήθειά και την φώτιση σας!

Η δυσκολία έγκειται στην κατανόηση της εκφώνησης της άσκησης που αφορά το διάγραμμα!

Ευχαριστώ εκ των προτέρων! 😁

[vasilllis]

Ποιο διάγραμμα?

[Matthewkats]

2 ώρες πριν, vasilllis είπε

Ποιο διάγραμμα?

Δίπλα από την εκφώνηση! Που δίνει τη τιμή του πλάτους του εναλλ. ρεύματος κλπ.



[V.I.Smirnov]

Στα γρήγορα μιλώντας, τo νόημα είναι ότι από τα γεωμετρικά στοιχεία του διαγράμματος πρέπει να βρεις δεδομένα της στιγμιαίας τάσης U(t)
(το U προφανώς συμβολίζει την στιγμιαία τάση).

Δίνεται ότι οι κορυφές Α, Β προβάλλονται στον άξονα του U, δηλ. βρίσκονται οι τεταγμένες τους Α' και Β', και απέχουν 2 cm, δηλ. Α'Β' = 2cm.
Επειδή η καμπύλη είναι ημιτονοειδής, κεντραρισμένη στο 0 (dc συνιστώσα 0), τα Α', Β' ισαπέχουν από τον οριζόντιο άξονα και ΟΑ' = ΟΒ' = (Α'Β')/2 =1 cm.
Δίνεται ότι 1 cm αντιστοιχεί σε 3V.
Άρα, η κάθε κορυφή (δηλ. το πλάτος της τάσης) αντιστοιχεί σε 3V.
κλπ

-

[vasilllis]

οποτε γνωριζοντας ταση βγαινουν τα υπολοιπα,

[VonLoutsos]

Προτροπή. Κάτσε διάβασε να καταλάβεις την θεωρία. Απλή εφαρμογή θεωρίας είναι η άσκηση.

[vaggos231]

ptsd μου εσκασε με το ποστ. Διαβασε πολυ καλα τη θεωρια!

[Matthewkats]

Στις 2/1/2022 στις 11:55 ΜΜ, V.I.Smirnov είπε

Στα γρήγορα μιλώντας, τo νόημα είναι ότι από τα γεωμετρικά στοιχεία του διαγράμματος πρέπει να βρεις δεδομένα της στιγμιαίας τάσης U(t)
(το U προφανώς συμβολίζει την στιγμιαία τάση).

Δίνεται ότι οι κορυφές Α, Β προβάλλονται στον άξονα του U, δηλ. βρίσκονται οι τεταγμένες τους Α' και Β', και απέχουν 2 cm, δηλ. Α'Β' = 2cm.
Επειδή η καμπύλη είναι ημιτονοειδής, κεντραρισμένη στο 0 (dc συνιστώσα 0), τα Α', Β' ισαπέχουν από τον οριζόντιο άξονα και ΟΑ' = ΟΒ' = (Α'Β')/2 =1 cm.
Δίνεται ότι 1 cm αντιστοιχεί σε 3V.
Άρα, η κάθε κορυφή (δηλ. το πλάτος της τάσης) αντιστοιχεί σε 3V.
κλπ



Σας ευχαριστώ για την απάντηση! Να είστε καλά!
