Γιατι μου πεφτει το ρελε?

[Axelq]

4 ώρες πριν, Τέρης Α. είπε

Για ρίξτε μια ματιά στο δικό μας (όχι δικό μου):

Ούτε εσύ έχεις ρελέ διαρροής, το καλό είναι ότι ο πίνακας είναι 2 σειρών και χωράει το αντιηλεκτροπληξιακό, φώναξε έναν ηλεκτρολόγο να στο βάλει (μεταφορικά πάντα 😅)

[Ukforthemoment]

4 ώρες πριν, Τέρης Α. είπε

Για ρίξτε μια ματιά στο δικό μας (όχι δικό μου):

Αυτός ειναι ο μοναδικός πίνακας του σπιτιού;Αν εχεις του Ρέμπραντ δεν μετράει.

[takoulou]

7 λεπτά πριν, Ukforthemoment είπε

Αυτός ειναι ο μοναδικός πίνακας του σπιτιού;Αν εχεις του Ρέμπραντ δεν μετράει.

Αυτός ο πινακας χρειάζεται σίγουρα ρελε..

[Axelq]

Στις 15/8/2021 στις 6:42 ΜΜ, niCk_eleCtro είπε

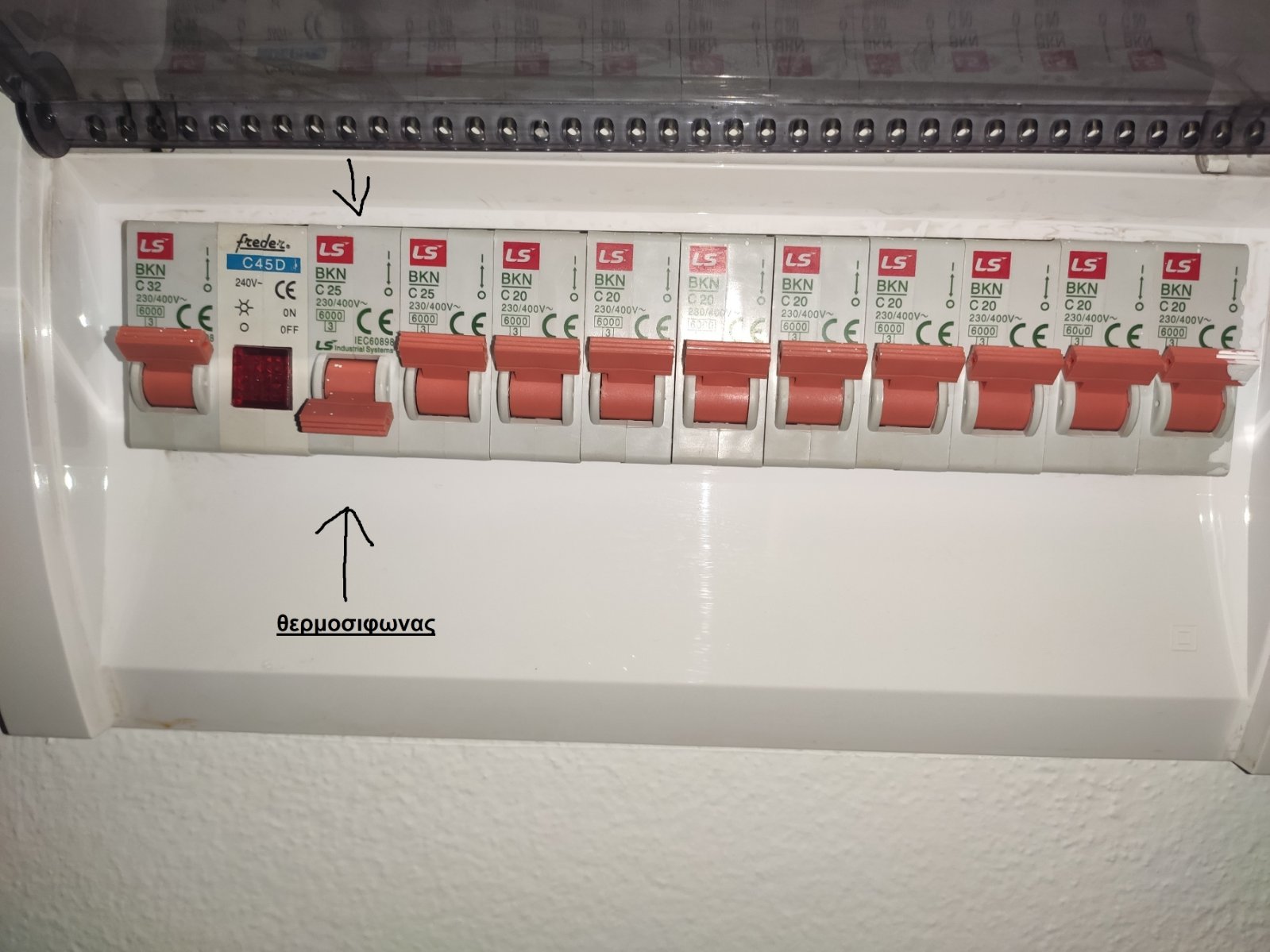

Ανοίγω τον διακόπτη του θερμοσίφωνα για μπάνιο, ζεσταίνεται το νερο κανονικά, και κάποια στιγμή λιγο πριν κλίση ο θερμοστάτης την παροχή, ο διακόπτης πέφτει μόνος του. Δεν το κάνει πάντα, ανάλογος τις ορέξεις του... Το Αστειο ειναι οτι το κανει οταν το νερο ειναι ετοιμο



Με τέτοιο πίνακα και στον ΟΑΕΔ θα σε κόβανε, σε περίπτωση που είναι βαμμένοι χάλια οι τοίχοι να ξέρεις πως ο ηλεκτρολόγος φταίει, καθώς σίγουρα δεν ακούμπησε ποτέ αυτόν τον πίνακα.

Δεν ξέρω από που να ξεκινήσω, από το ότι έχει μια ασφάλεια αντί για κεντρικό διακόπτη, όλες είναι 20Α+ λες και βρίσκεσαι σε κάποιο εργοστάσιο και από τις πιο φθηνές κινέζικες ασφάλειες κλπ.

Το ρελέ διαρροής είναι το τελευταίο σου πρόβλημα, και να ήθελες να βάλεις όμως, ο πίνακας σου δεν έχει τον απαιτούμενο χώρο.

Ας πάμε τώρα στο πρόβλημα σου, μόνο αν ανοίξει κάποιος τον πίνακα μπορεί να καταλάβει τι γίνεται, εδώ ο "μάστορας" μπορεί να σύνδεσε στην ίδια ασφάλεια την κουζίνα και τον θερμοσίφωνα.

Αν μπορέσεις να φωνάξεις έναν σοβαρό ηλεκτρολόγο, ίσως μπορέσει να χωρίσει λίγο καλύτερα τα κυκλώματα και να αφαιρέσει 2 ασφάλειες από τον πίνακα για να χωρέσει το ρελέ διαρροής όπως και το λαμπάκι που δε λειτουργεί έτσι και αλλιώς για έναν διακόπτη θερμοσίφωνα.

[Τέρης Α.]

4 ώρες πριν, Axelq είπε

Ούτε εσύ έχεις ρελέ διαρροής

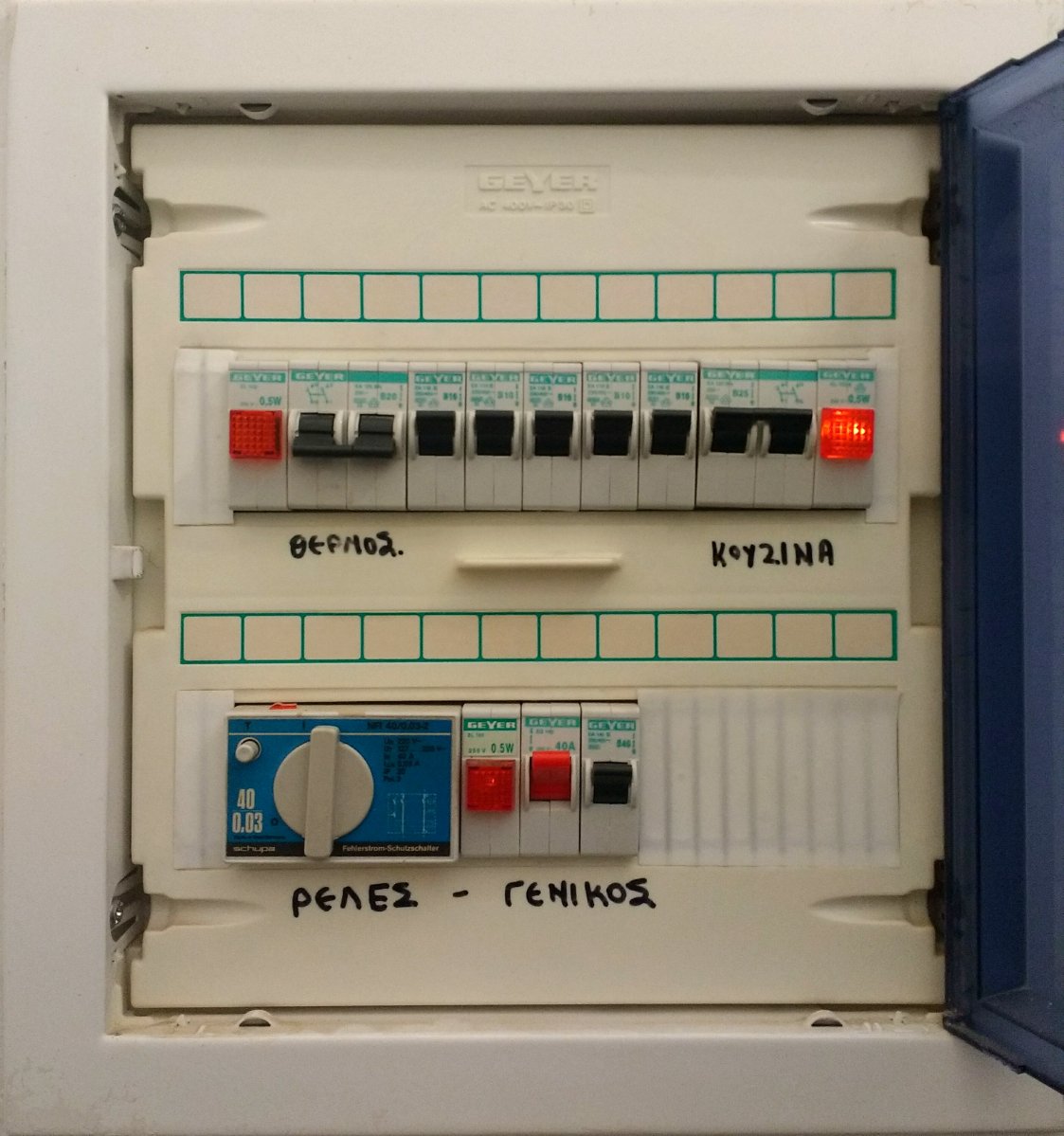

Αυτός ήταν για προθέρμανση, στο κυρίως σπίτι έχουμε τον παρακάτω, αλλά ποτέ δε θυμάμαι να έχει πέσει το ρελέ, πάντα το ρολόι. Το ρελέ ενεργοποιείται όταν υπάρχει διαρροή από τη φάση στη γείωση;

Spoiler

@LouCi4erΓιατί;





Επεξ/σία 17 Αυγούστου 2021 από Τέρης Α.

[Weiss]

Έχεις ασφάλεια με τα ίδια amps στον πίνακα και στο μετρητή  και δε συνεργάζονται. Η γενική σου ασφάλεια πρέπει να μπει μια τάξη μικρότερη για να πέφτει πρώτα αυτή και όχι του μετρητή σου.

[Axelq]

18 ώρες πριν, Τέρης Α. είπε

Αυτός ήταν για προθέρμανση, στο κυρίως σπίτι έχουμε τον παρακάτω, αλλά ποτέ δε θυμάμαι να έχει πέσει το ρελέ, πάντα το ρολόι. Το ρελέ ενεργοποιείται όταν υπάρχει διαρροή από τη φάση στη γείωση;

  Εμφάνιση κρυμμένου περιεχομένου

@LouCi4erΓιατί;





Μια καλή εξήγηση που βρήκα:

"Σε συσκευές με μεταλλικό περίβλημα/μέρη όταν χαλάσει κάποια εσωτερική μόνωση μπορεί κάποιος αγωγός να έρθει σε επαφή με το μεταλλικό περίβλημα/μέρη. Αν η συσκευή είναι σε πρίζα με γείωση υπάρχει διαρροή προς γη και πέφτει το ρελέ. Αν η συσκευή είναι σε πρίζα χωρίς γείωση, τότε δεν εμφανίζεται διαρροή (δεν υπάρχει δρόμος προς τη γη, απλώς τα μεταλλικά μέρη βρίσκονται υπό φασική τάση), αλλά όταν κάποιος πιάσει τα μεταλλικά μέρη της συσκευής, τότε εμφανίζεται διαρροή μέσω του ανθρώπου προς γη και τότε πέφτει το ρελέ. Δηλαδή θα τον χτυπήσει το ρεύμα και μετά (κάποια ms) θα πέσει το ρελέ (βέβαια αν δεν υπάρχει ρελέ τότε το χτύπημα θα είναι μάλλον θανάσιμο)."

Μπορείς να δοκιμάσεις να πατήσεις το κουμπί Τ (test) πάνω στον ρελέ, σε περίπτωση που δεν πέσει σημαίνει ότι δεν λειτουργεί ή έχεις πρόβλημα στη γείωση.

Τα ρελέ διαρροής είναι αρκετά ευαίσθητα και βλέποντας τον δικό σου που είναι παλιός, θα σου πρότεινα να τον αλλάξεις.

[nvel]

11 λεπτά πριν, Axelq είπε

ή έχεις πρόβλημα στη γείωση

Κάποια στιγμή θα πρέπει να σταματήσετε να πιστεύετε ότι η λειτουργία ή η δοκιμή ενός δδε εξαρτάται από την γείωση

[Τέρης Α.]

Αρκετά σφήνα μπήκα στο θέμα του ts.

Ευχαριστώ για τις απαντήσεις!

Το πρόβλημα σε εμάς είναι ότι δεν έχει τύχει να έχουμε διαρροή (νομίζω μόνο όταν το πληντήριο πιάτων έχανε νερά τότε έπεφτε το ρελέ), αλλά έχει τύχει να ενωθεί η φάση με τον ουδέτερο π.χ. χαλαρό σφύξιμο βιδών σε ντουί λάμπας=> ξετυλίχθηκε το πολύκλωνο και... ή παλιό λαμπάκι πυρακτώσεως φούρνου που εξεράγη. Το κουμπάκι τεστ λειτουργεί κανονικά (ο πίνακας είναι του '99). Υπάρχουν όμως και 2 διακόπτες που δεν σβήνουν τίποτα (έλεγξα όλο το σπίτι). Ίσως ο ένας είναι για το κουδούνι, το οποίο όμως έχουμε καταργήσει χρόνια, και ο άλλος για τον θερμοστάτη του καλοριφέρ;...

*Το σπίτι είναι του πατέρα μου και αν δεν χαλάσει κάτι εμφανώς που δεν μπορεί να μαστορέψει ο ίδιος, τότε δεν μπορώ να κάνω κάτι. Πιο πιθανό το βλέπω να φτιάξω ένα 2ο πίνακα με όλα τα απαιτούμενα προστατευτικά, που θα βάζω στη πρίζα που θέλω να κάνω δοκιμή.

Επεξ/σία 17 Αυγούστου 2021 από Τέρης Α.

[LouCi4er]

50 λεπτά πριν, nvel είπε

Κάποια στιγμή θα πρέπει να σταματήσετε να πιστεύετε ότι η λειτουργία ή η δοκιμή ενός δδε εξαρτάται από την γείωση

Δεν παιζει ρολο η γειωση δλδ?

[nvel]

Για την λειτουργία και την δοκιμή του διακόπτη όχι

[LouCi4er]

Συμφωνω.Για να μην χρειαστει καν να δοκιμαστει πανω μας η διαφορα των 30mA χρειαζεται η γειωση?Πες οτι μια κουζινα,απο τις παλιες,εχει διαρροη αλλα δεν εχει γειωση.Αν ακουμπησουμε εμεις το σασι της κουζινας,ο ΔΔΕ θα καταλαβει την διαφορα και θα πεσει και δεν θα μας χτυπησει το ρευμα.Αν εχει ομως γειωση η κουζινα,θα πεσει χωρις καν να χρειαστει εμεις να ακουμπησουμε το σασι της κουζινας.Ειναι καλυτερα ή οχι?Η κουζινα ειναι πανω σε παρκε και σε λαστιχενια ποδαρακια.

[Basilhs23___]

20 λεπτά πριν, LouCi4er είπε

Συμφωνω.Για να μην χρειαστει καν να δοκιμαστει πανω μας η διαφορα των 30mA χρειαζεται η γειωση?Πες οτι μια κουζινα,απο τις παλιες,εχει διαρροη αλλα δεν εχει γειωση.Αν ακουμπησουμε εμεις το σασι της κουζινας,ο ΔΔΕ θα καταλαβει την διαφορα και θα πεσει και δεν θα μας χτυπησει το ρευμα.Αν εχει ομως γειωση η κουζινα,θα πεσει χωρις καν να χρειαστει εμεις να ακουμπησουμε το σασι της κουζινας.Ειναι καλυτερα ή οχι?Η κουζινα ειναι πανω σε παρκε και σε λαστιχενια ποδαρακια.

Η ύπαρξη γείωσης είναι σαφώς καλύτερη από τον να μην υπάρχει, σε γλιτώνει από το να νιωσεις το ηλεκτρικό ρεύμα για κάποια χιλιοστά του δευτερολεπτου, και προφανώς αυξάνει την αξιοπιστία της εγκατάστασης.

Πρακτικά, ο χρόνος που ενεργοπειται και κλείνει το ρελε είναι τόσο σύντομος που πρέπει να μιλάμε για πολλά ampere ρεύμα ώστε να νιώσεις κάποια έντονη ενόχληση.

Επεξ/σία 17 Αυγούστου 2021 από Basilhs23___

[Weiss]

Πάντα πρέπει να έχεις καλή γείωση και να μην ξεχνάμε ότι ο ΔΔΕ έχει μηχανικά μέρη που μπορεί κάποια στιγμή να μη δουλέψουν όπως πρέπει και να μη δει το σφάλμα.

[Τέρης Α.]

Πάνω στη κατάλληλη στιγμή έβγαλε το βίντεο!
