Cascade Project -120C

[obijuan1983]

Καλησπέρα σε όλους

Μετά από σχεδόν 2 χρόνια επιστροφής στην OC σκηνή με πολλές δυσκολίες και από το μηδεν κατάφερα να πετύχω τον στόχο μου που ήταν η πρωτιά στην κατηγορία Apprentice του Hwbot.org (Ψύξη έως -78C με Dry Ice/Single stage). Όλα αυτά μετα από πολλή μελέτη και πειραματισμούς για να κατασκευάσω τα ψυκτικά μηχανήματα που χρειάζονταν για αυτό το σκοπό.

https://hwbot.org/newsflash/5322_obijuan83_grabs_first_spot_in_the_apprentice_league

Επόμενο βήμα πλέον η κατασκευη ενός 2 βάθμιου ψυκτικού μηχανήματος ή αλλιώς Cascade.

Οι πληροφορίες για την κατασκευή ενός τέτοιου μηχανήματος είναι πολύ λίγες και οι λίγες αναφορές που υπήρχαν στο διαδικτυο χάνονται με το πέρασμα των ετών μαζί με τα site που τις φιλοξενούσαν.

Μετά από πολύ ψάξιμο και συμβουλές κατέληξα στα παρακάτω:

Cascade 2 σταδιων (r404A & r1150) με στόχο -105C ως -120C

1o στάδιο:

- Rotary RE313VADMT, 18k BTU

- Condenser 43x38x17cm

- Receiver 1.1L

- Φίλτρο & Sight Glass

- Danfoss TS2 TVX

- Danfoss KP17 Hi/Lo Cut off switch

- R404A ψυκτικό υγρό

- Μανομετρα υψηλης-χαμηλης πιεσης

2ο στάδιο:

- Rotary RE207VHSMT, 12k BTU

- Danfoss KP17 Hi/Lo Cut off switch

- Auxiliary Condenser 27x27x10

- Oil Seperator

- Φίλτρο

- Εύκαμπτος αναρρόφησης

- Εvaporator 52mm Bartx

- Expansion Tank 2.4L

- R1150 (Ethene) ψυκτικό υγρο

- Μανομετρα υψηλής-χαμηλής πίεσης

Τα δύο στάδια θα έχουν επαφή με ένα HX (heat exchanger) 40 πλακών ,όπου το 1ο σταδιο θα λειτουργεί ως condenser για το ψυκτικό υγρό του 2ου σταδιου.

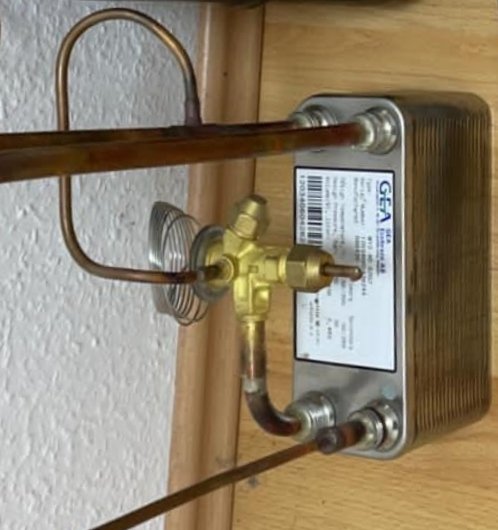

(Εδώ το HX μαζί με την Danfoss TS2 ΤVX βαλβίδα του πρώτου σταδίου έτοιμη κολλημενη)

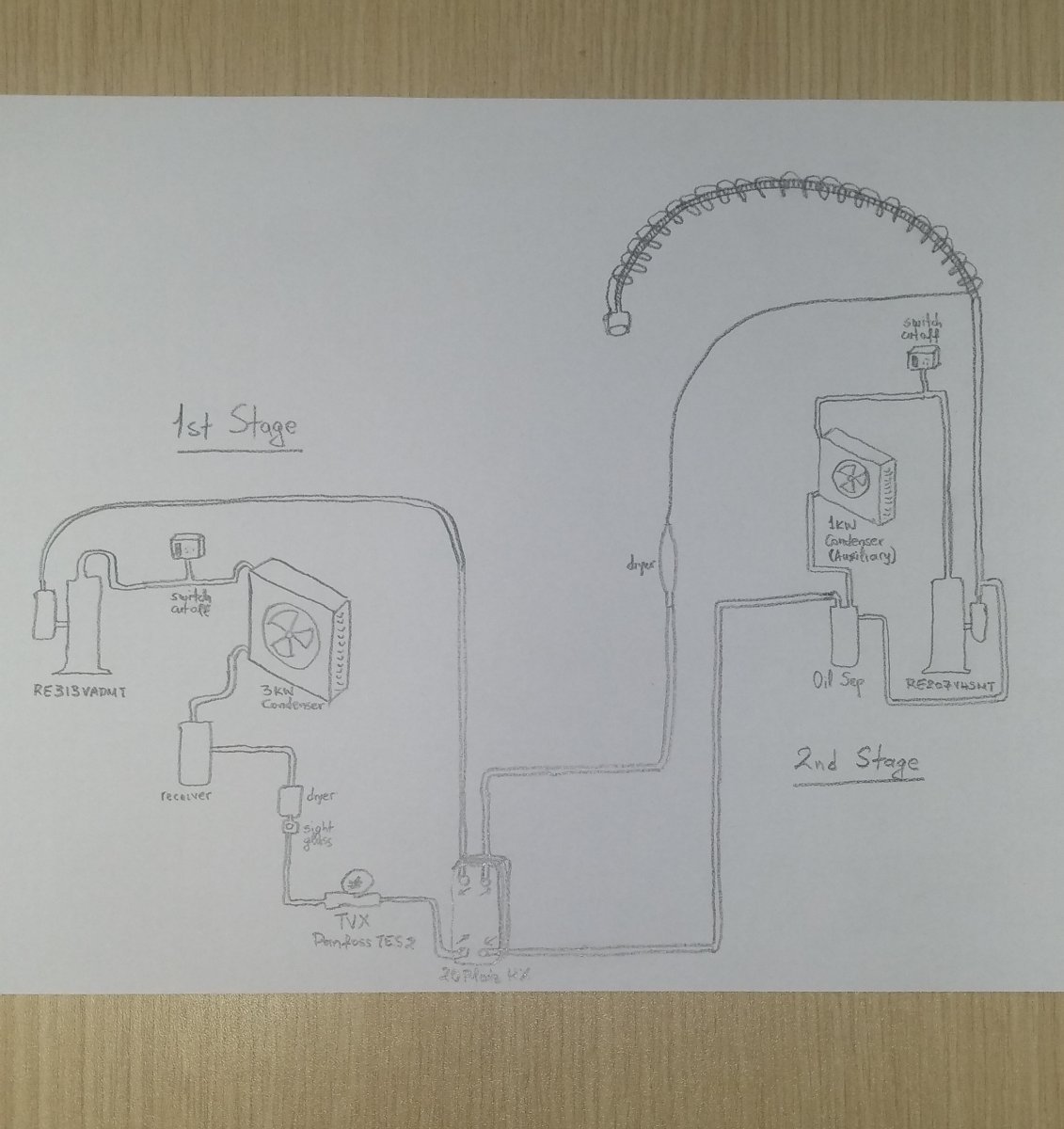

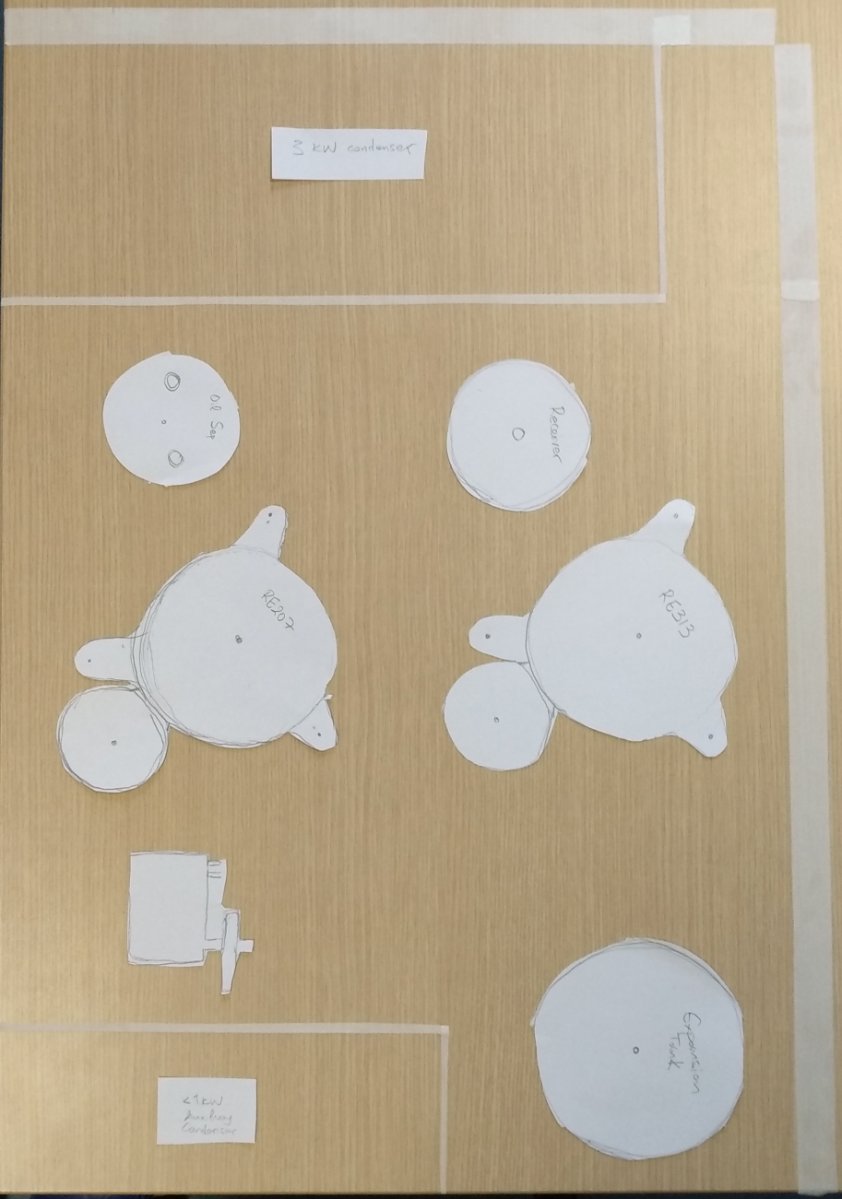

Όλα θα μπουν σε μια βάση ψυκτικού μηχανήματος 75x56cm σύμφωνα με το παρακάτω προσχεδιο

Ξεκίνησε λοιπόν η συλλογή των απαραίτητων εξαρτημάτων και ελπίζω σε σύντομο χρονικό διάστημα να είναι έτοιμο.

Επεξ/σία 21 Μαρτίου 2021 από obijuan1983

[obijuan1983]

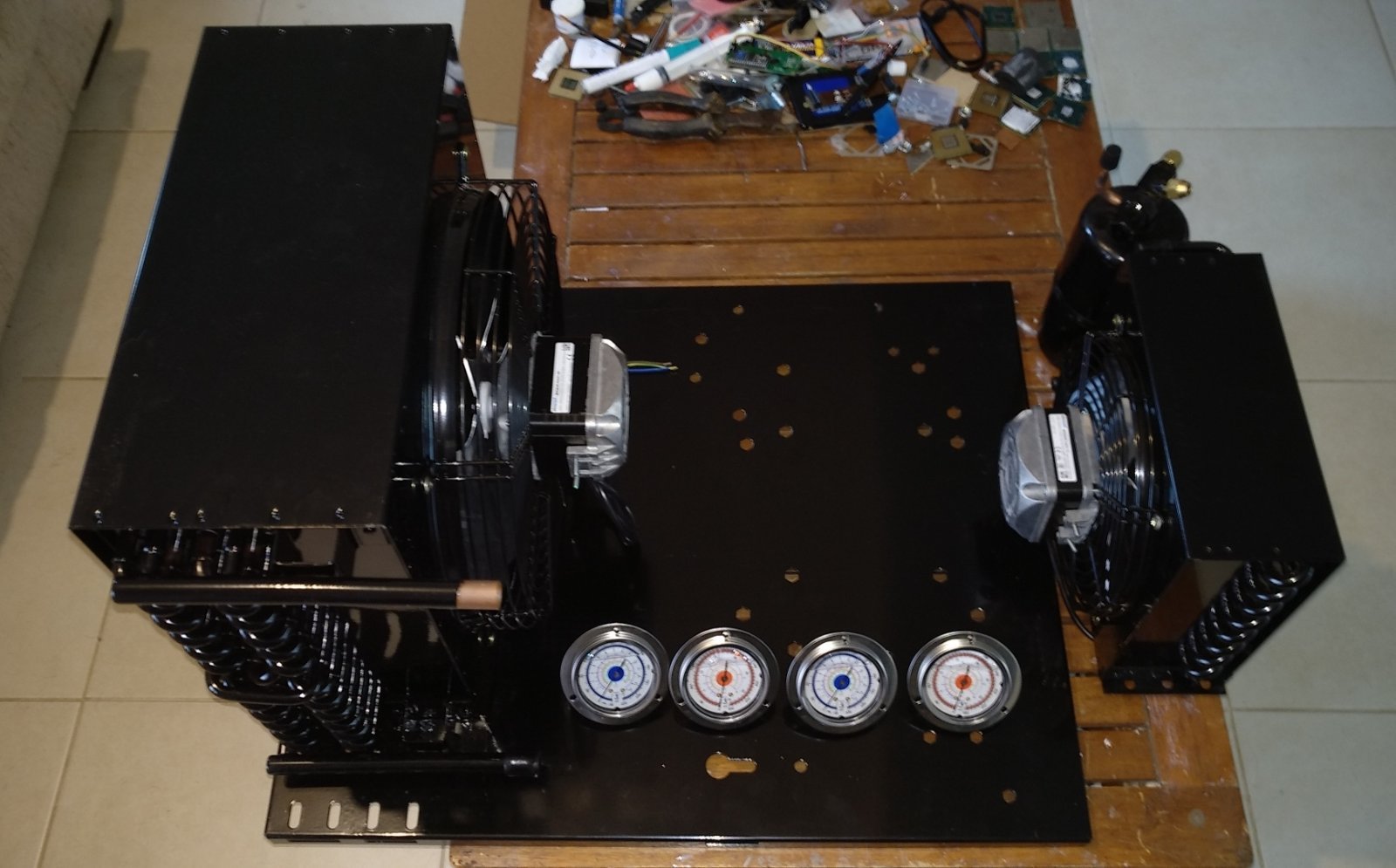

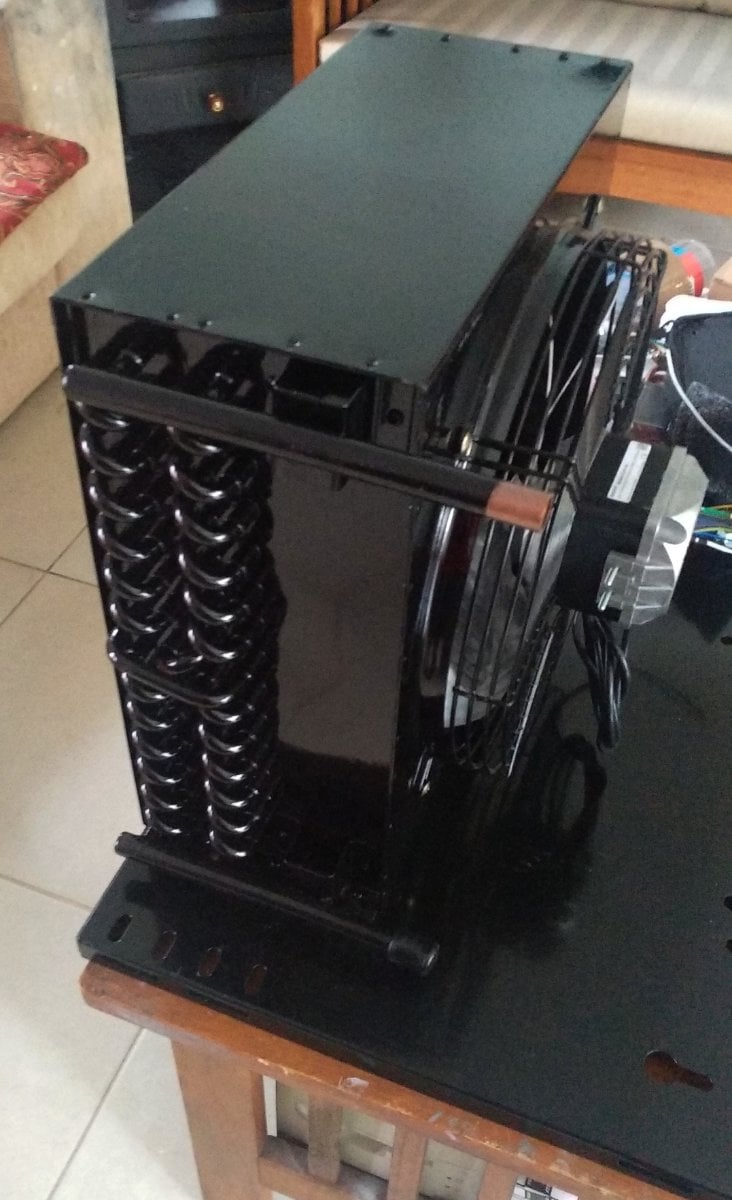

Άρχισαν να έρχονται τα πρώτα εξαρτηματα, βάση , Condenser και μανομετρα



Επεξ/σία 23 Μαρτίου 2021 από obijuan1983

[Sheogorath]

Ω ρε ψυγειάρες.

[obijuan1983]

51 λεπτά πριν, Sheogorath είπε

Ω ρε ψυγειάρες.



Πραγματικά το ψυγείο του 1ου σταδίου είναι τεράστιο, rated για 3ΚW με ΔΤ 15C.

To μικρό τελικά δεν θα μπει μιας και το HX (heat exchange) είναι 40 πλακών και θα είναι σχεδόν οverkill για το 2ο σταδιο. Ούτως η άλλως δεν θα λειτουργούσε ως πραγματικό condenser μιας και το Αιθένιο r1150 δεν συμπυκνώνεται σε θερμοκρασίες δωματίου.

Επεξ/σία 23 Μαρτίου 2021 από obijuan1983

[obijuan1983]

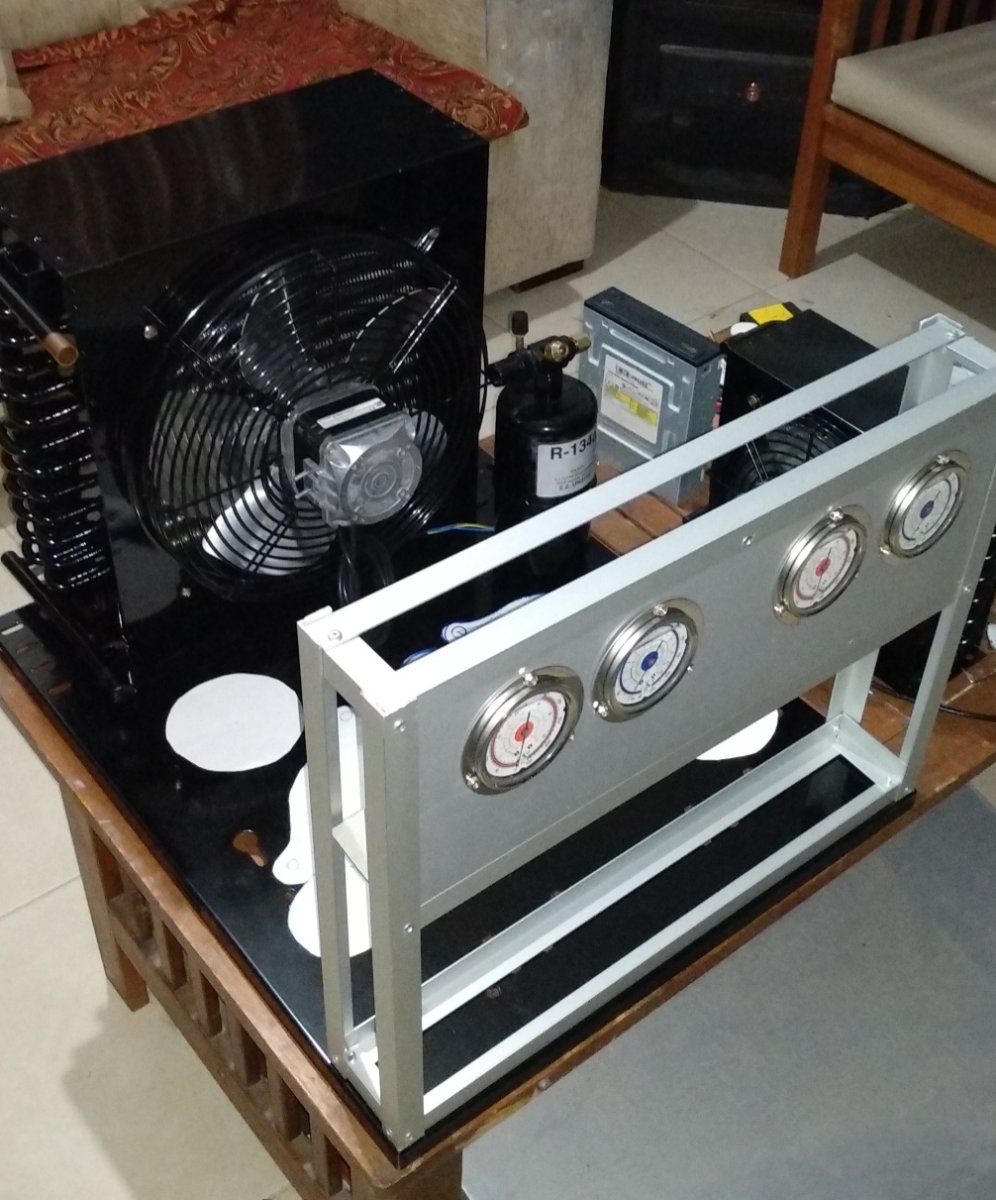

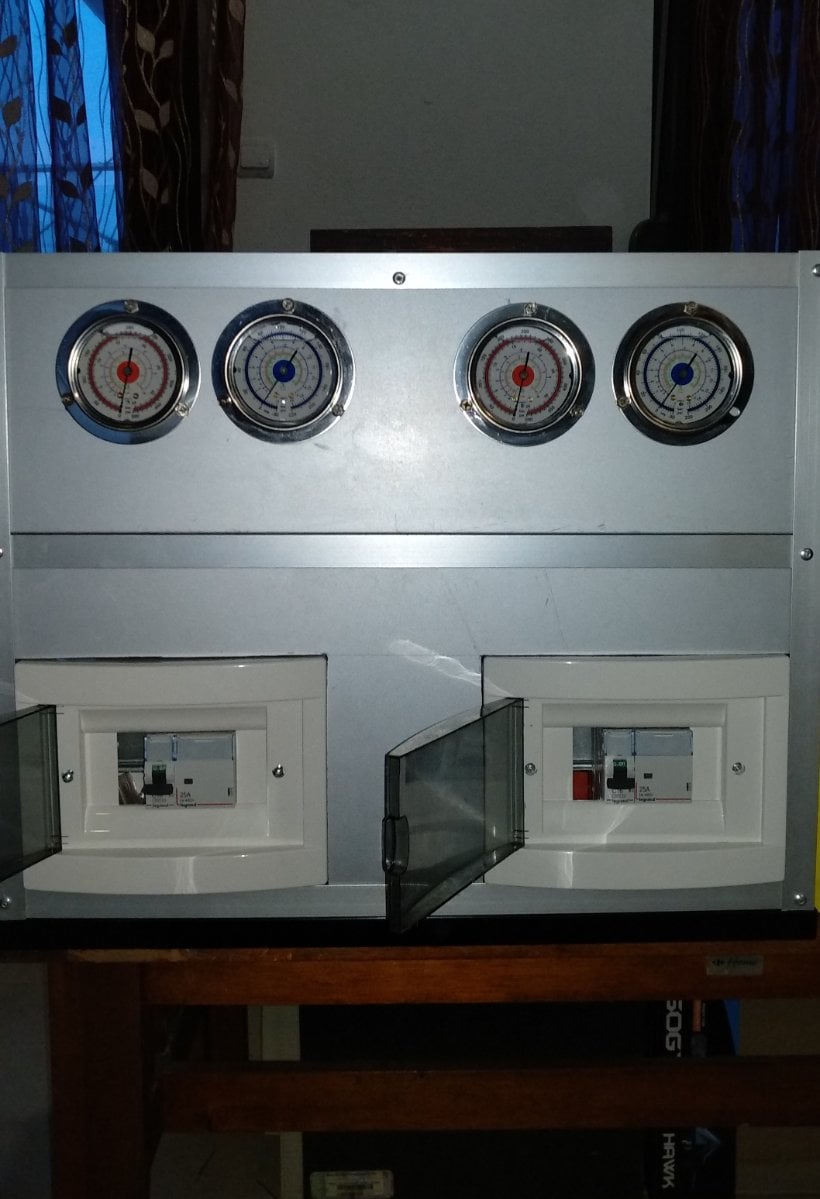

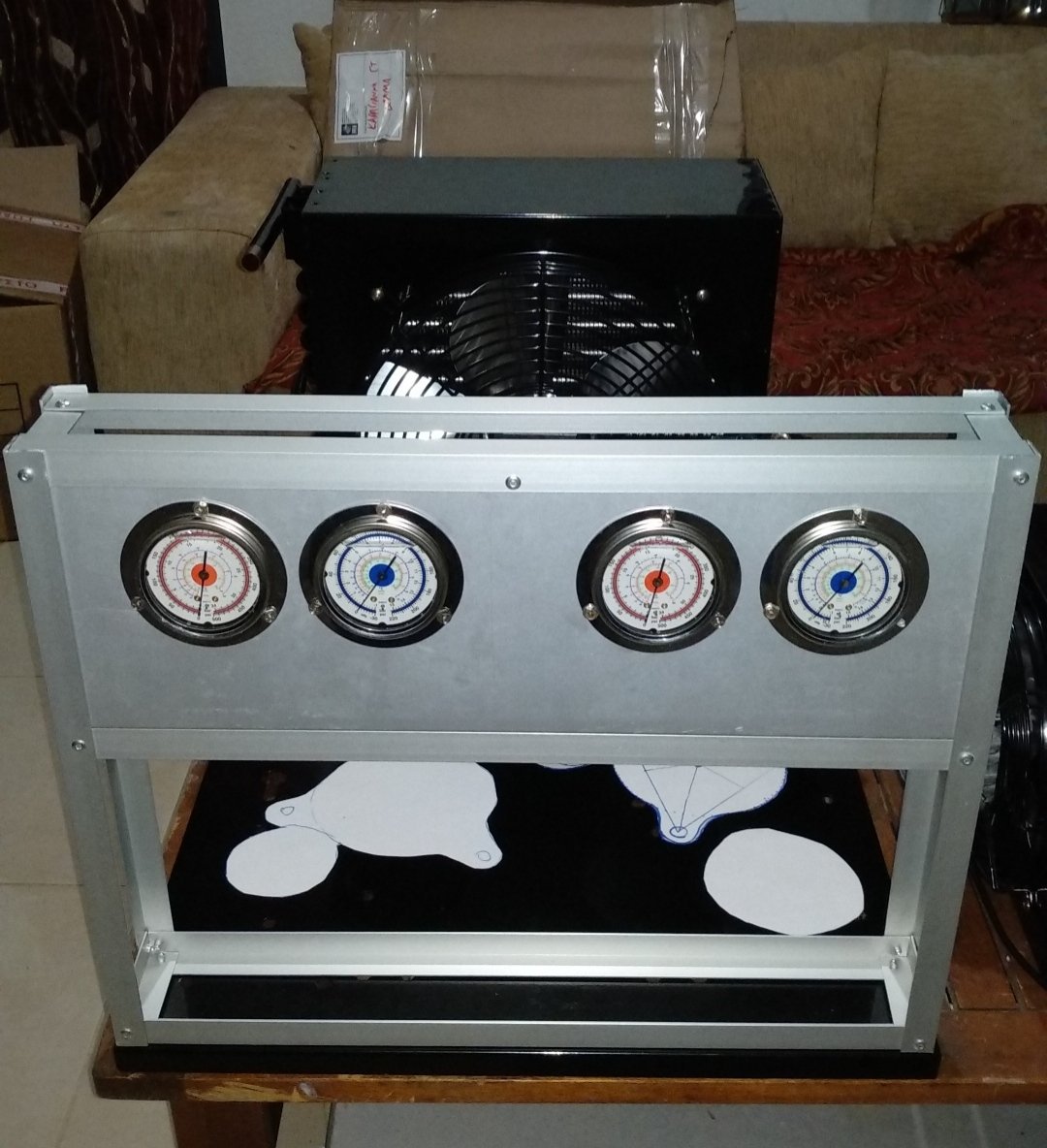

Πάνελ για τα μανομετρα και να μπουν θερμόμετρα και διακόπτες.





Επεξ/σία 29 Μαρτίου 2021 από obijuan1983

[obijuan1983]

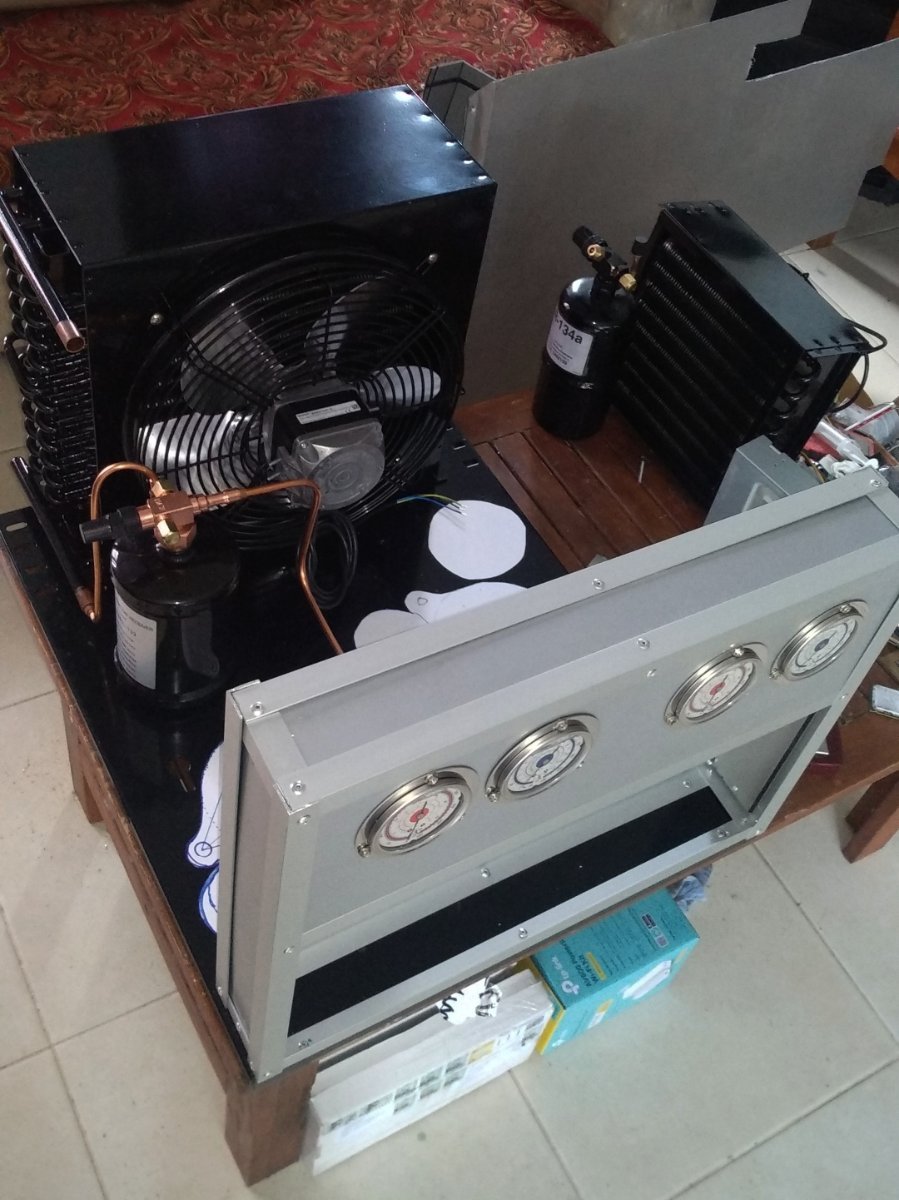

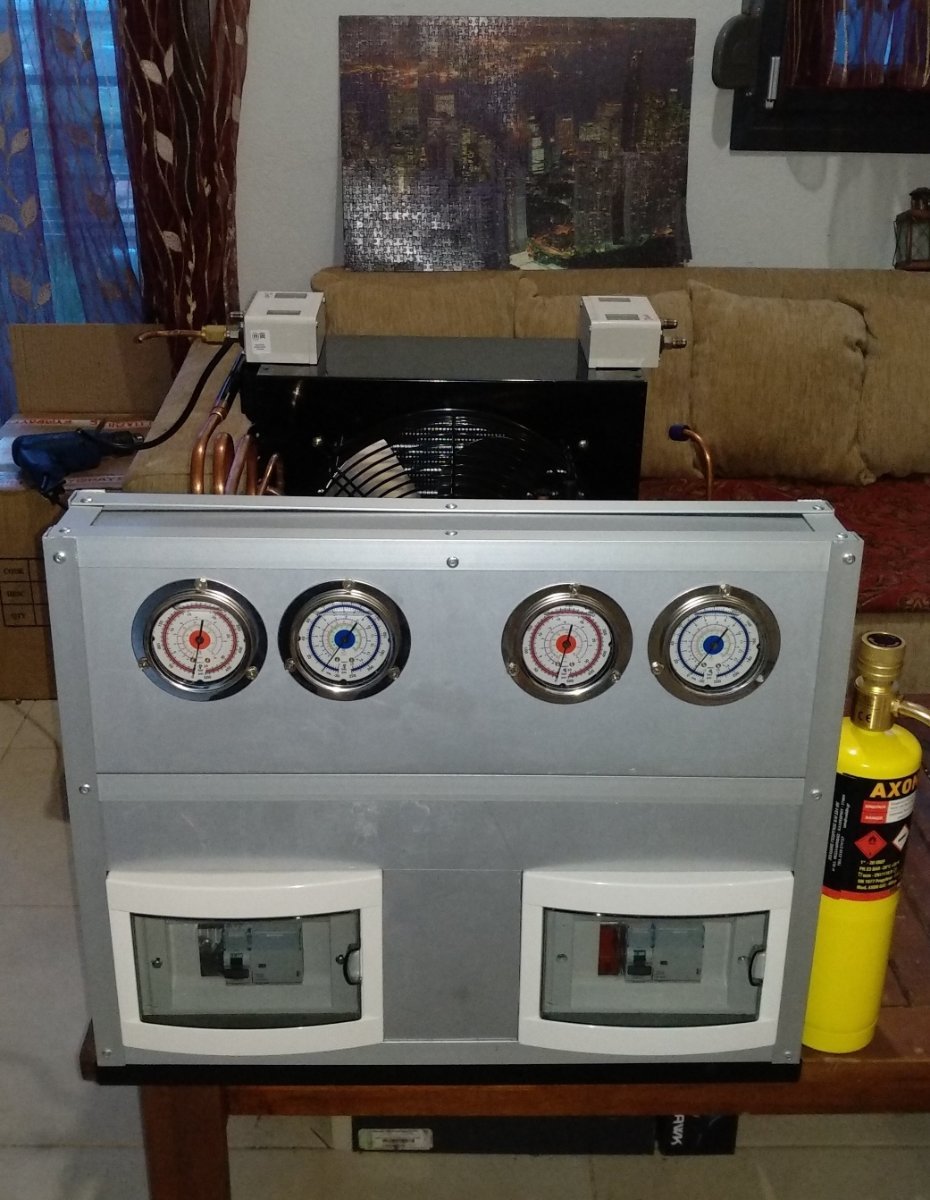

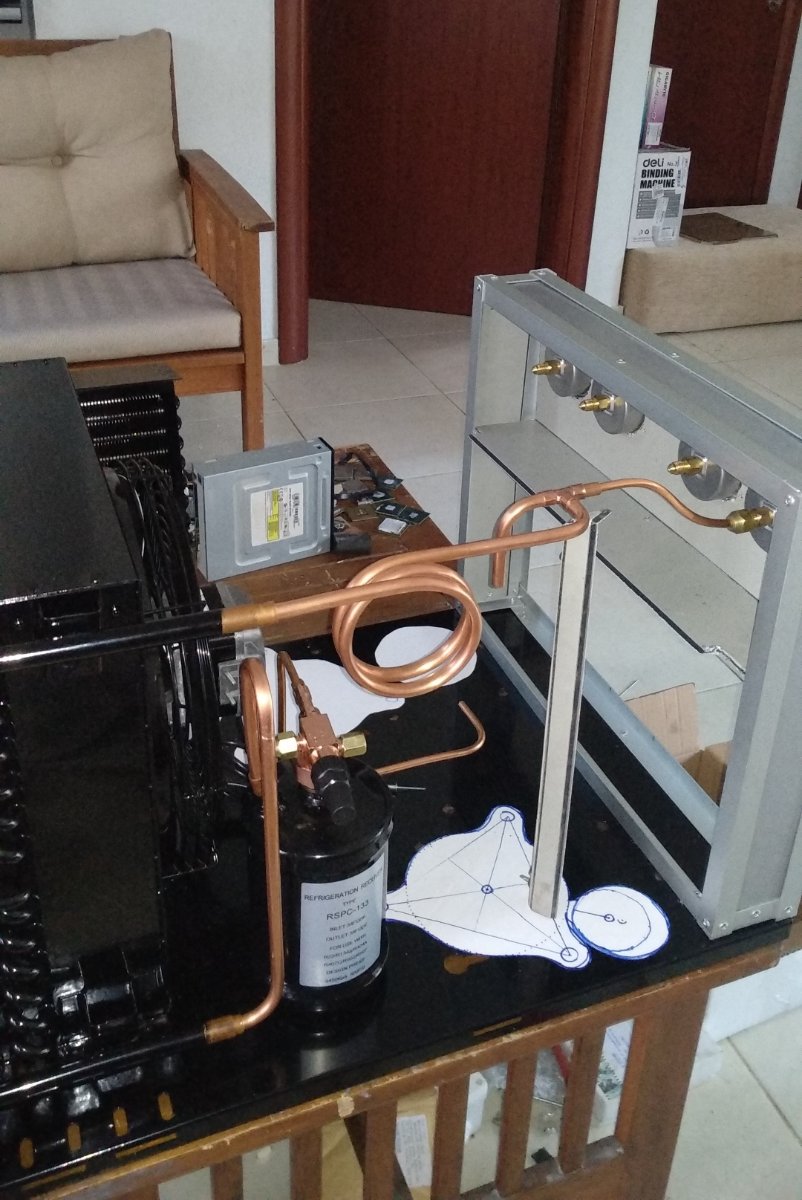

Κατασκευή box για τα μανομετρα-ηλεκτρολογικά για να είναι όλα συμμαζεμενα



Επεξ/σία 30 Μαρτίου 2021 από obijuan1983

[obijuan1983]

Εν αναμονή των υπολοίπων εξαρτημάτων...

Επεξ/σία 30 Μαρτίου 2021 από obijuan1983

[obijuan1983]

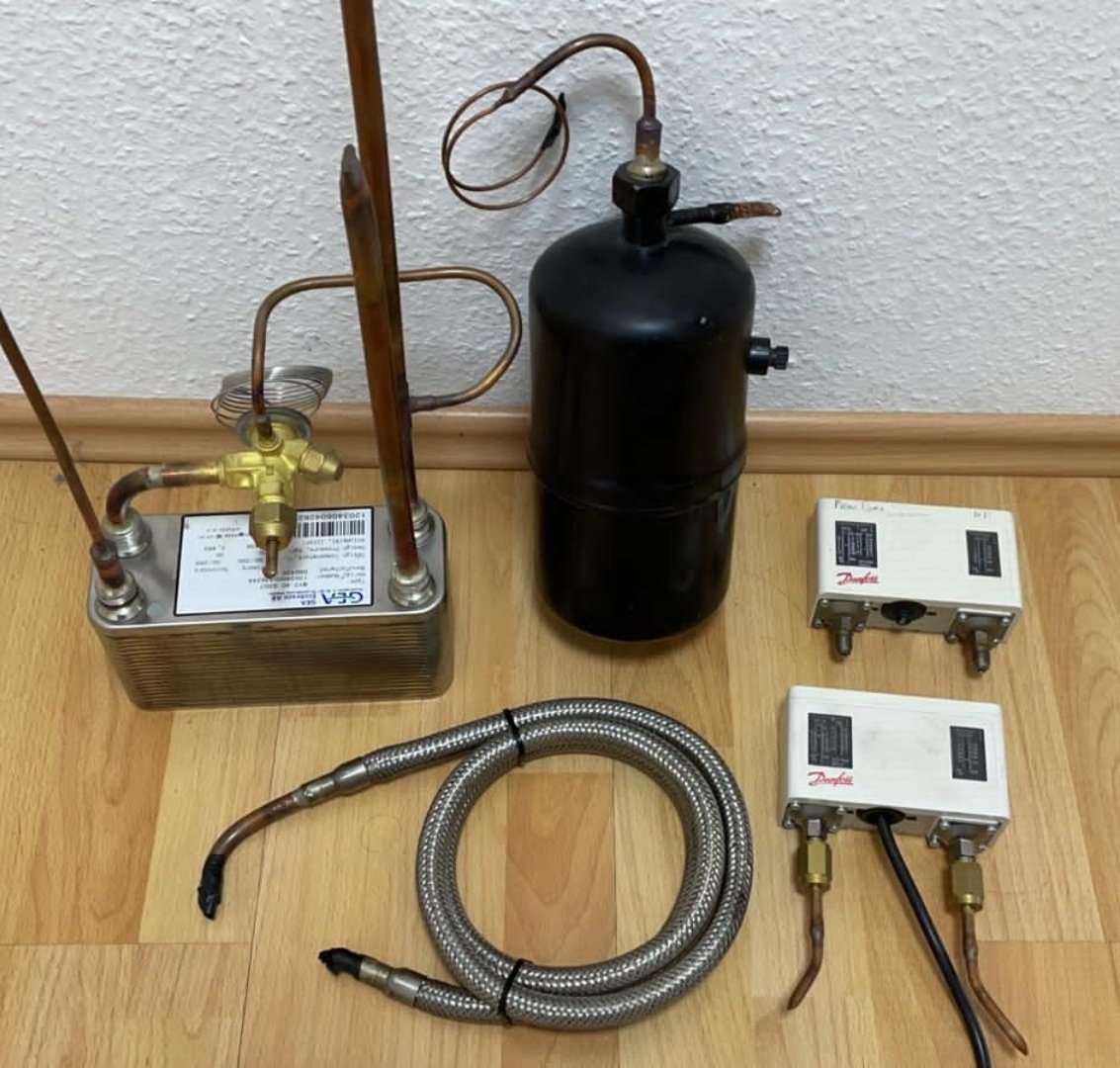

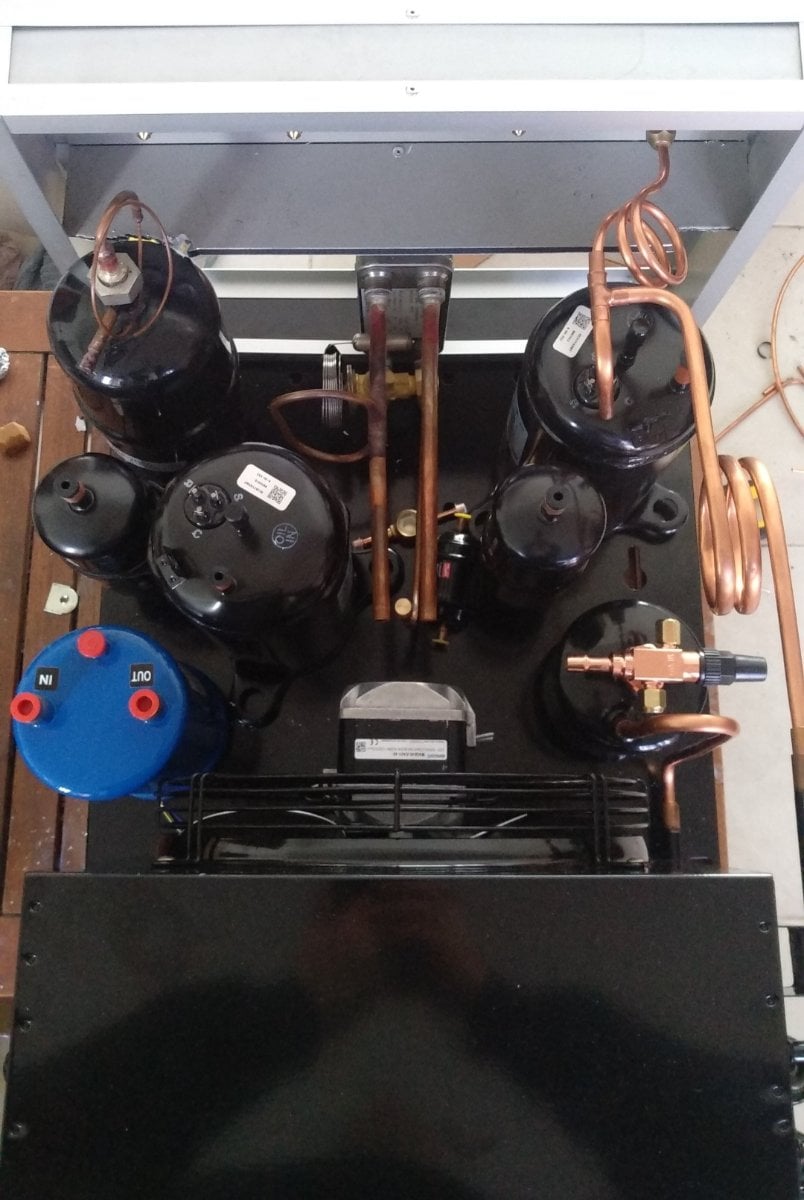

Έφτασαν όλα τα parts και σιγά σιγά θα γίνει η σωστή διάταξη τους στην βαση

[Sheogorath]

Θα θελα να ημουν μύγα στον τοίχο, να βλέπω πως γίνεται, τι και γιατί...

[obijuan1983]

12 ώρες πριν, Sheogorath είπε

Θα θελα να ημουν μύγα στον τοίχο, να βλέπω πως γίνεται, τι και γιατί...

Αν τύχει και βρεθείς Δράμα φυσικά ευπρόσδεκτος!

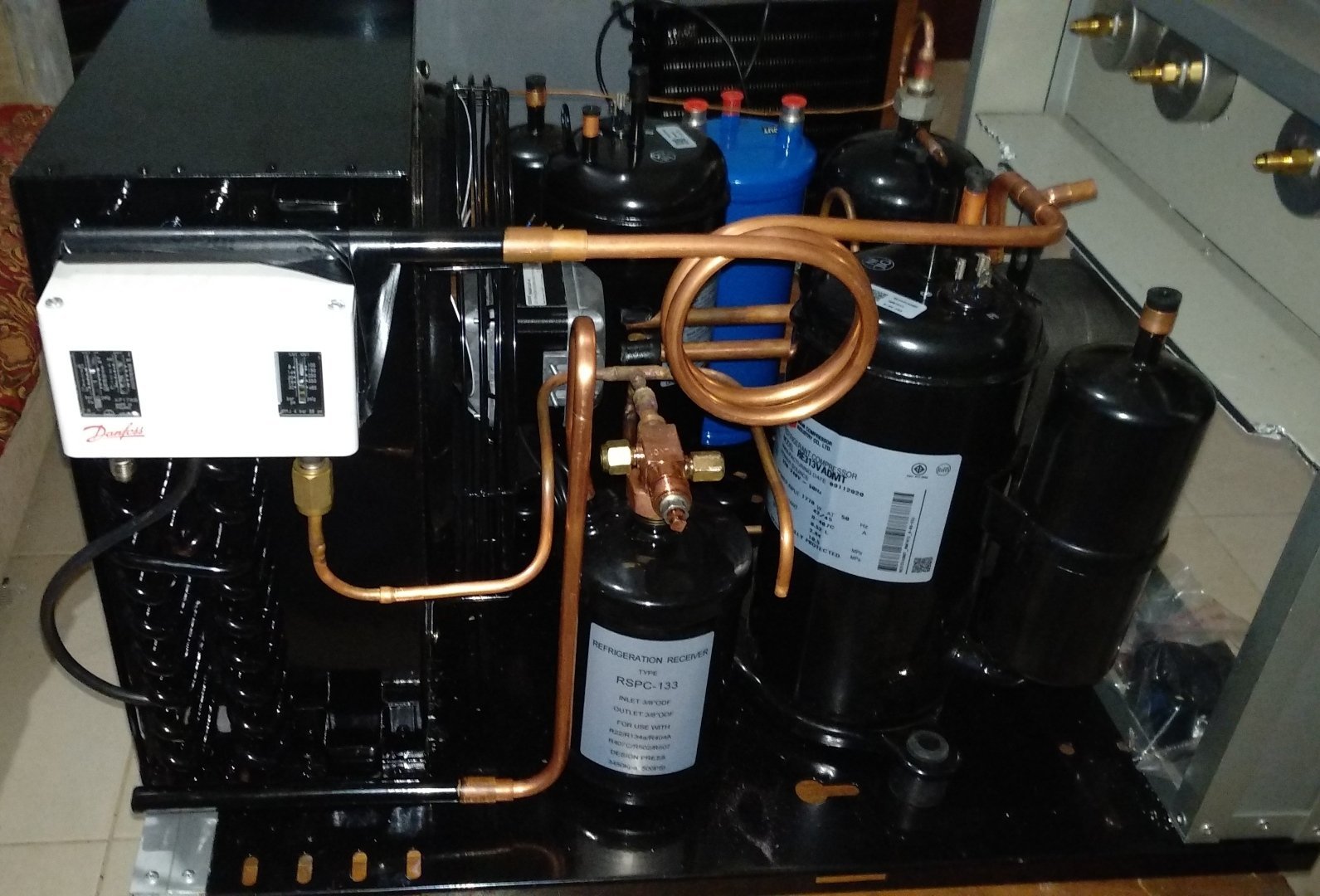

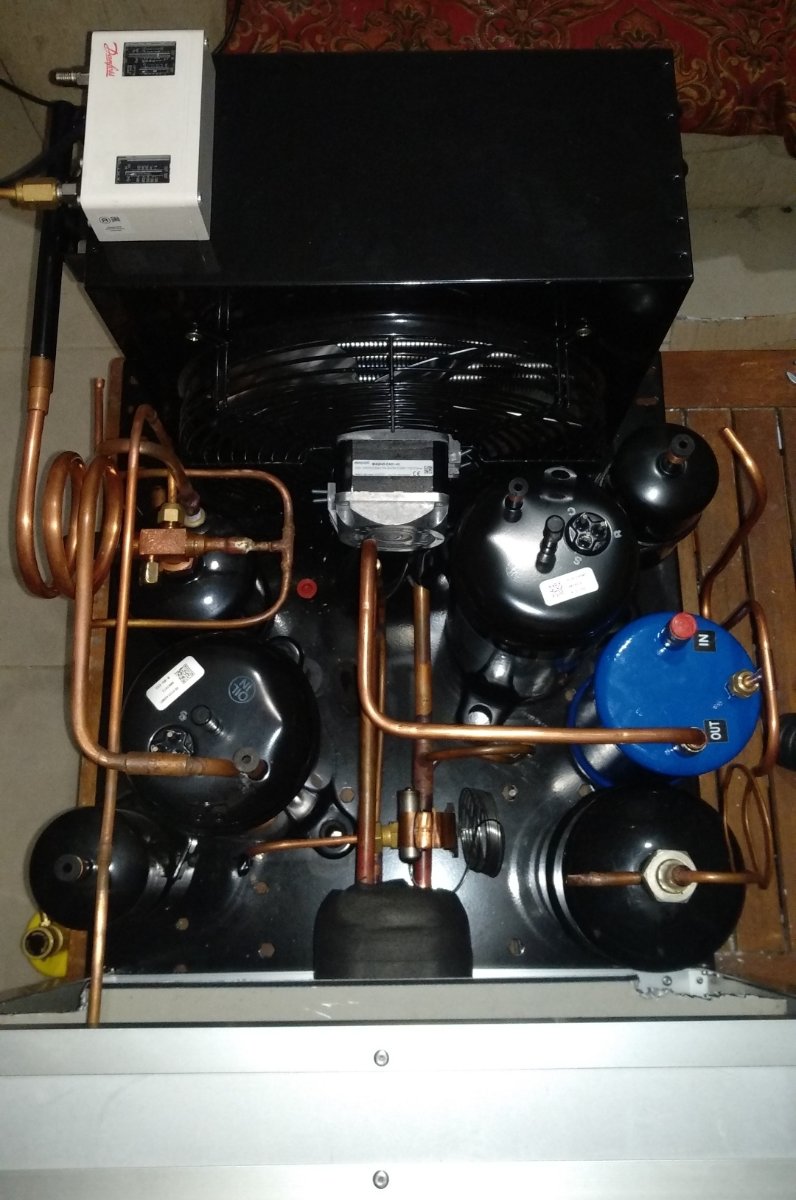

Σιγά σιγά γίνονται και οι χάλκινες γραμμες του πρώτου σταδιου

Επεξ/σία 4 Απριλίου 2021 από obijuan1983

[obijuan1983]

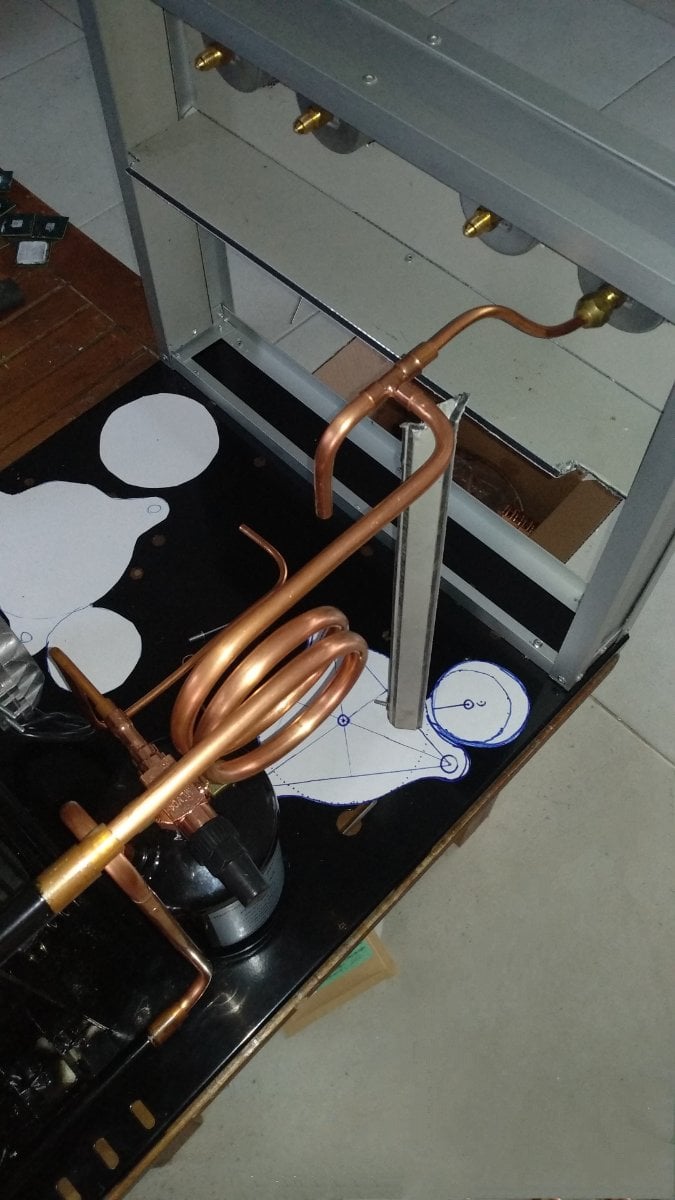

Το πρώτο στάδιο πάει καλά, λίγο έμεινε ακόμα, άρχισα και με το 2ο να ασχολούμαι δειλά-δειλα.

Επεξ/σία 4 Απριλίου 2021 από obijuan1983

[CaptainHog]

Μπραβο. απλα μπραβο

[obijuan1983]

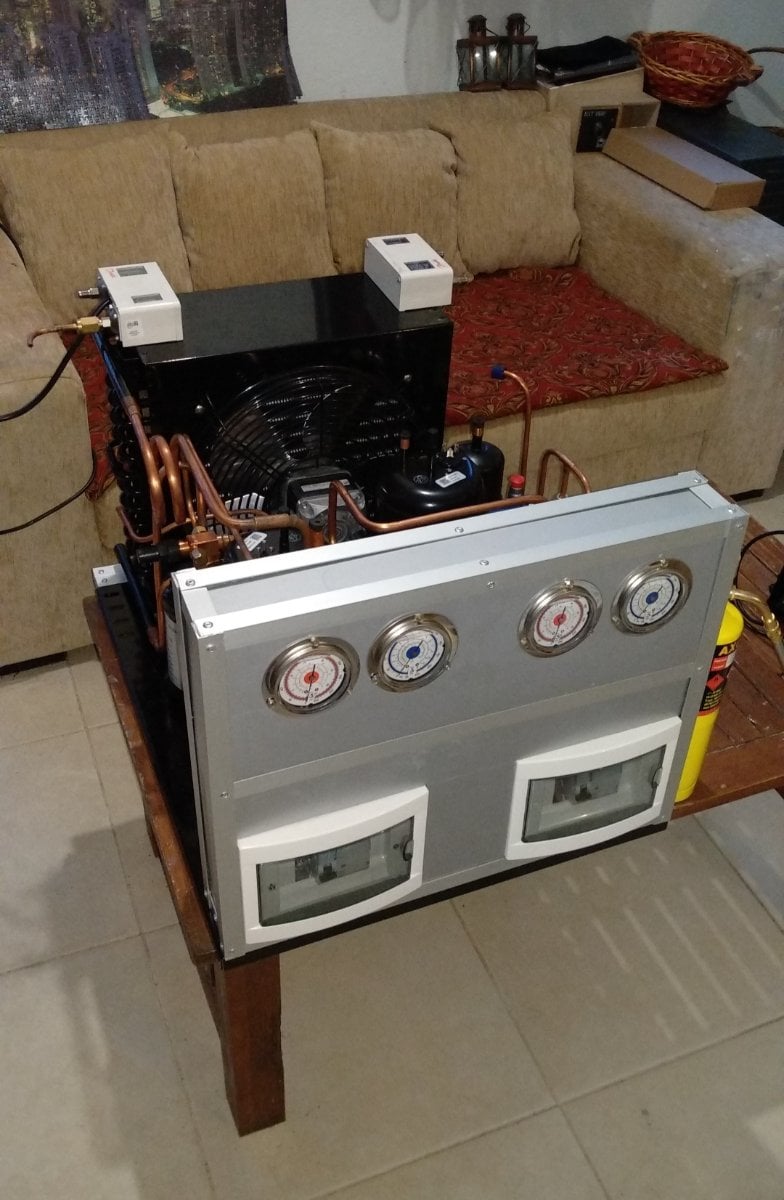

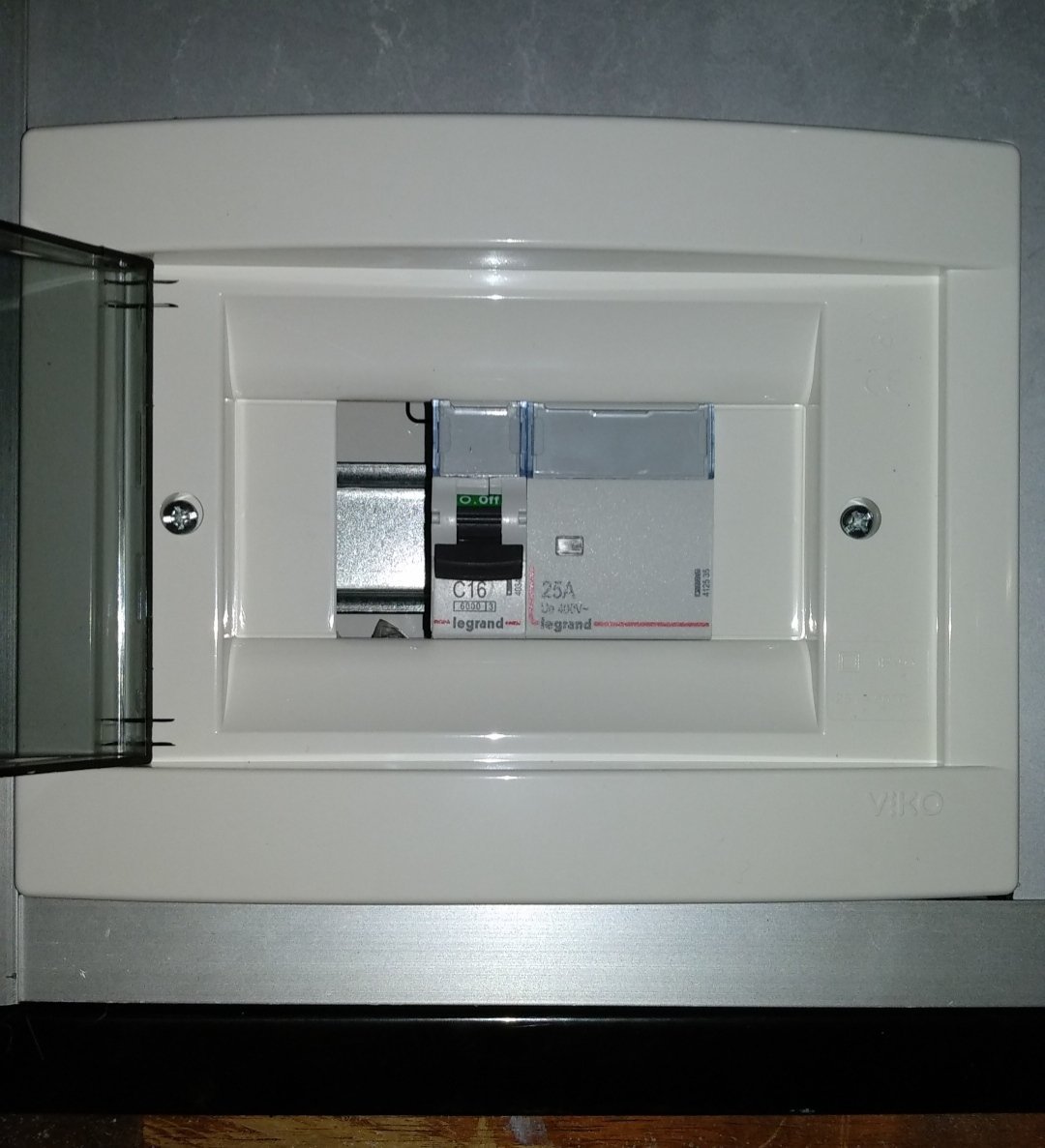

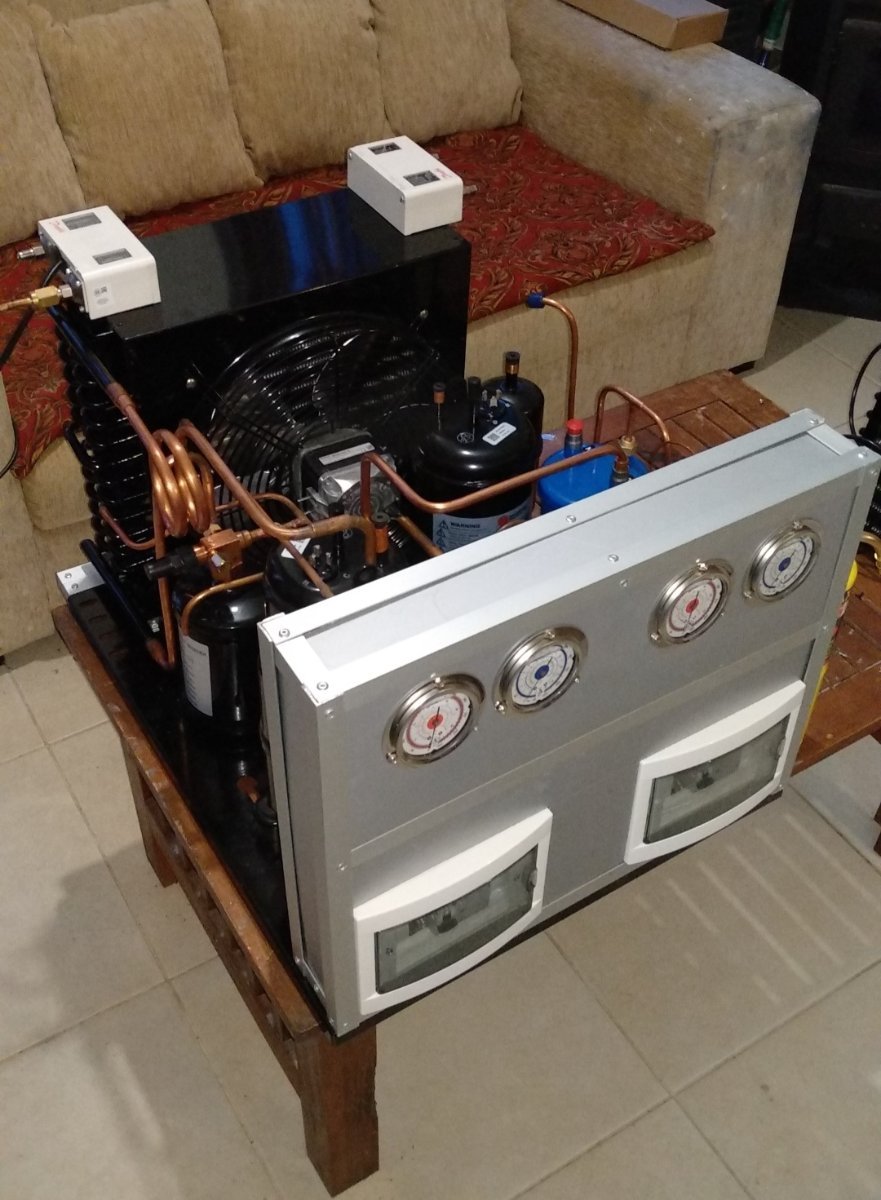

Σήμερα έφτασαν κάποια ηλεκτρολογικά εξαρτήματα και ασχολήθηκα και με αυτα

Επεξ/σία 5 Απριλίου 2021 από obijuan1983

[obijuan1983]

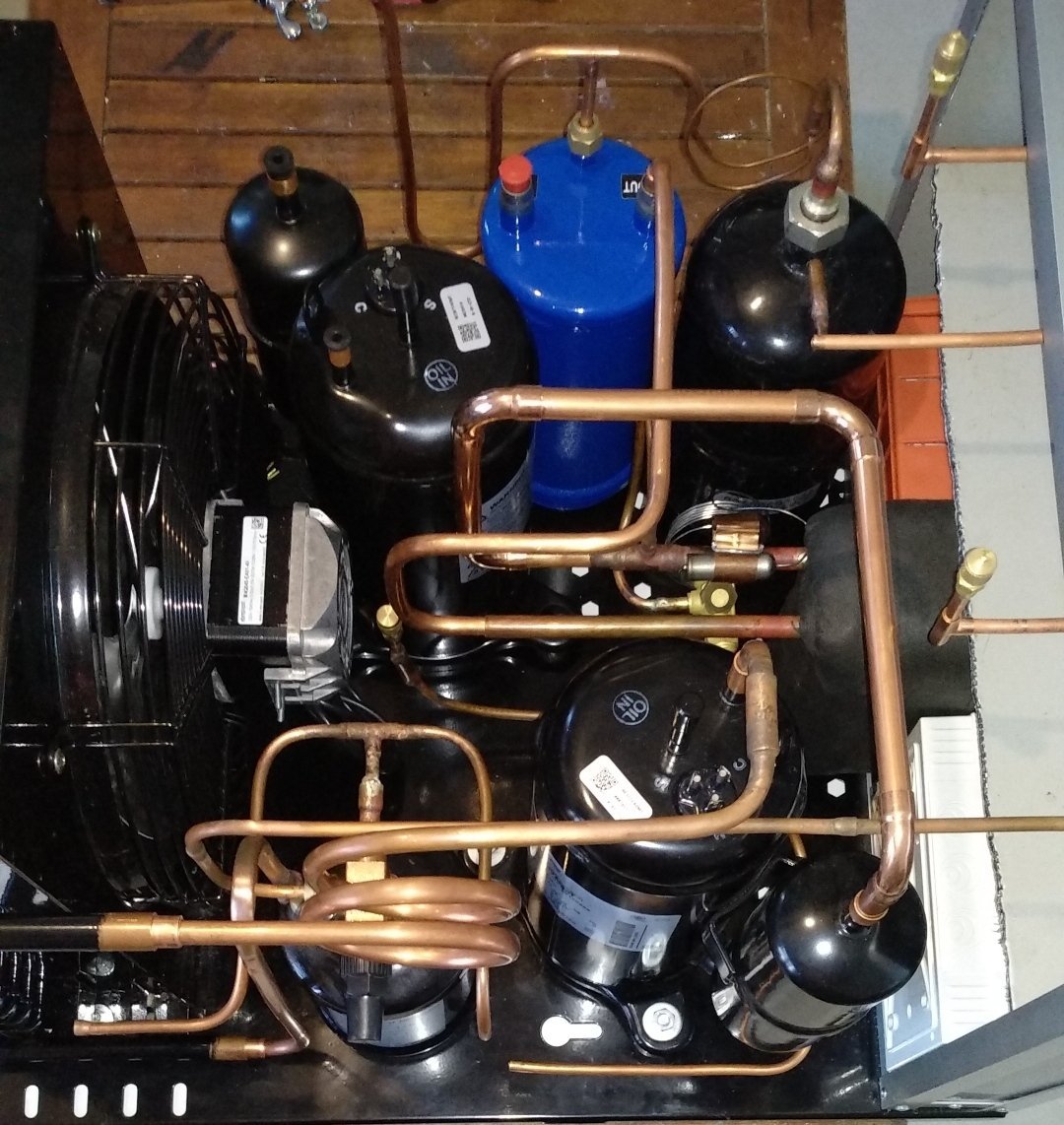

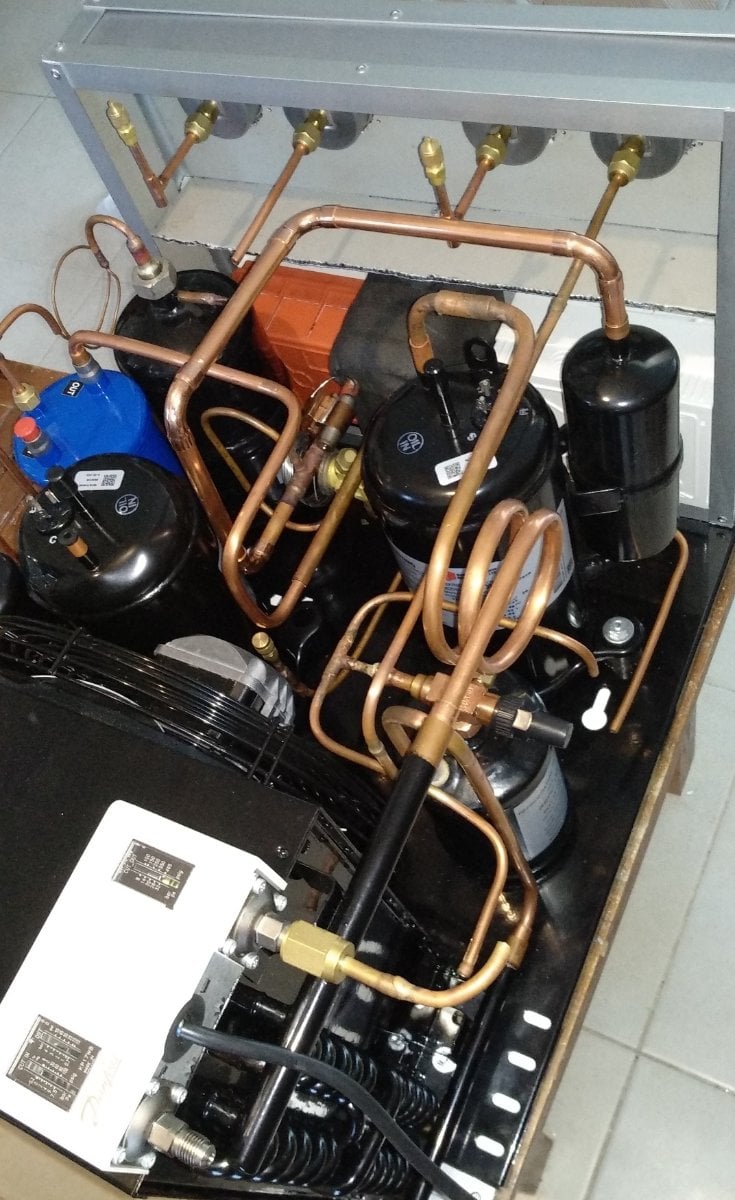

Το 1ο στάδιο σχεδόν τελείωσε όσον αφορά το ψυκτικό κομματι, σειρά έχει το 2ο στάδιο.

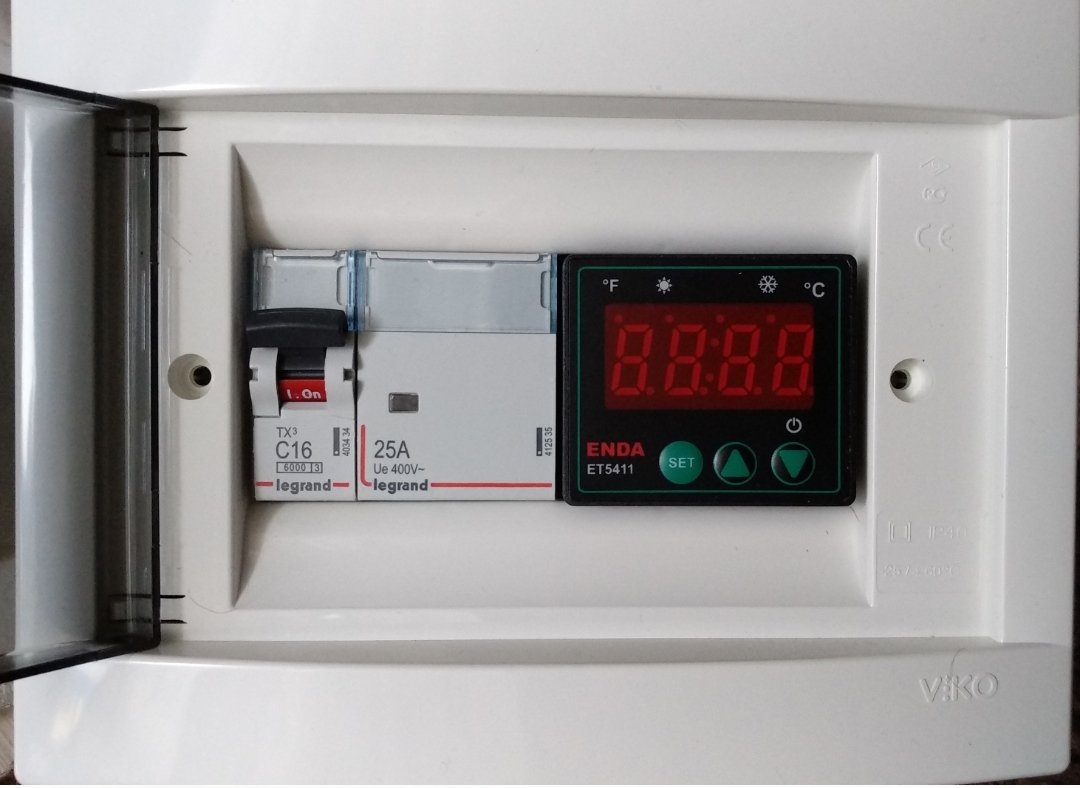

Επίσης ήρθε και ο θερμοστάτης για την αυτοματη εκκίνηση  με ασφάλεια του 2ου σταδίου μόλις το 1ο στάδιο πετύχει την επιθυμητή θερμοκρασία < -40C στον εναλλακτη( Heat Exchanger)

Επεξ/σία 9 Απριλίου 2021 από obijuan1983

[obijuan1983]

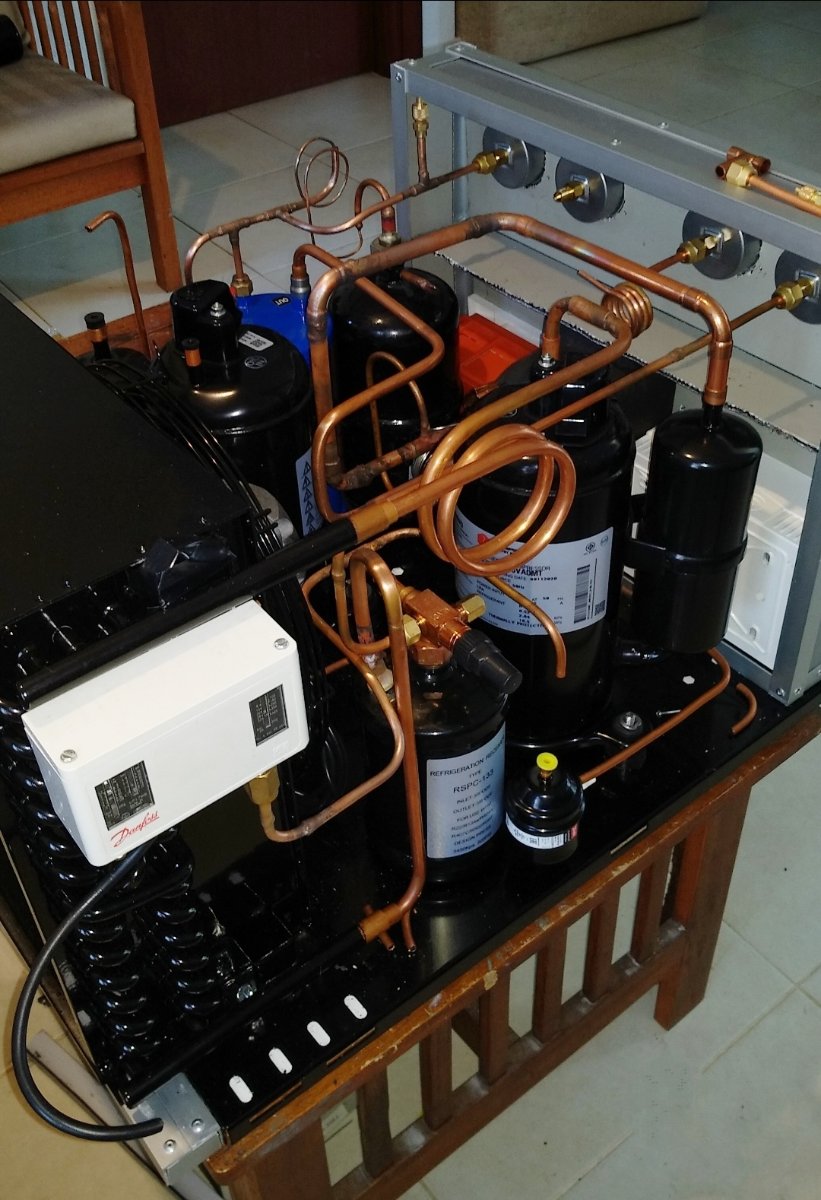

Μικρη πρόοδο στο 2ο στάδιο, πολλά παραπάνω parts , χρειάζεται σε σχέση με το πρώτο.

Περιμένω και την φιάλη + regulator με το R-1150 (Ethene)
