Power board cable (ribbon cable)

[xaritakia]

Καλησπέρα σε οποιον παρακολουθεί,



Έχει κανείς ιδέα απο καλώδια τύπου ribbon, για το τσιπάκι που δίνει ρεύμα στο laptop? Power boards λεγονται και απο ότι μου φαίνεται πρεπει να αντικαταστίσω το δικό μου.

Το λαπτοπ μου δεν ανοιγει και κατα πασα πιθανοτητα εχει να κανει με τις επαφες του ribbon cable, δεν κανουν σωστή επαφή

Μου εχει σπασει αυτο το μπλε διαφανες πλαστικο που εχουν αυτα τα καλωδια, και τελος παντων δεν κουμπωνε καλα. Για κατι μηνες την εβγαλα με μονωτικη ταινια...

Είναι ανάγκη να πάρω αυτό που ταιριάζει στο δικό μου λάπτοπ?(αναλογο series)

Ρωταω επειδη μου φαινεται εφικτό να παρει ρεύμα και απο διαφορεικό board, μιας και δεν βρισκω στην ελλάδα το board που αντιστοιχει στο series του λαπτοπ μου.

Laptop: Acer series E5-572g



[coolerman]

Ανέβασε φωτό.

Πόσες επαφές(contact) έχει; και το διάκενο μεταξύ από τα πιν(pitch νομίζω το αναφέρουν)

Επεξ/σία 10 Μαρτίου 2021 από coolerman

[xaritakia]

Στις 10/3/2021 στις 11:36 ΜΜ, coolerman είπε

Ανέβασε φωτό.

Πόσες επαφές(contact) έχει; και το διάκενο μεταξύ από τα πιν(pitch νομίζω το αναφέρουν)

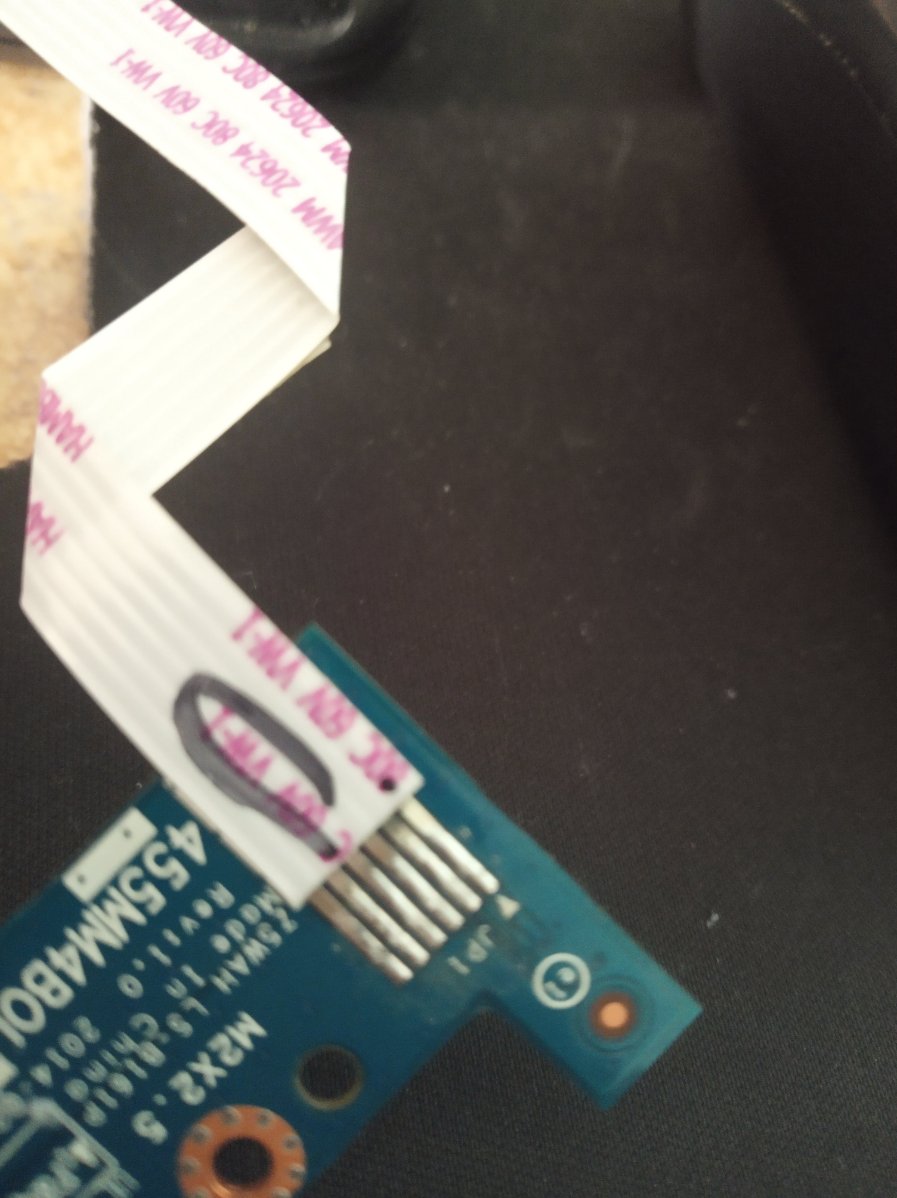

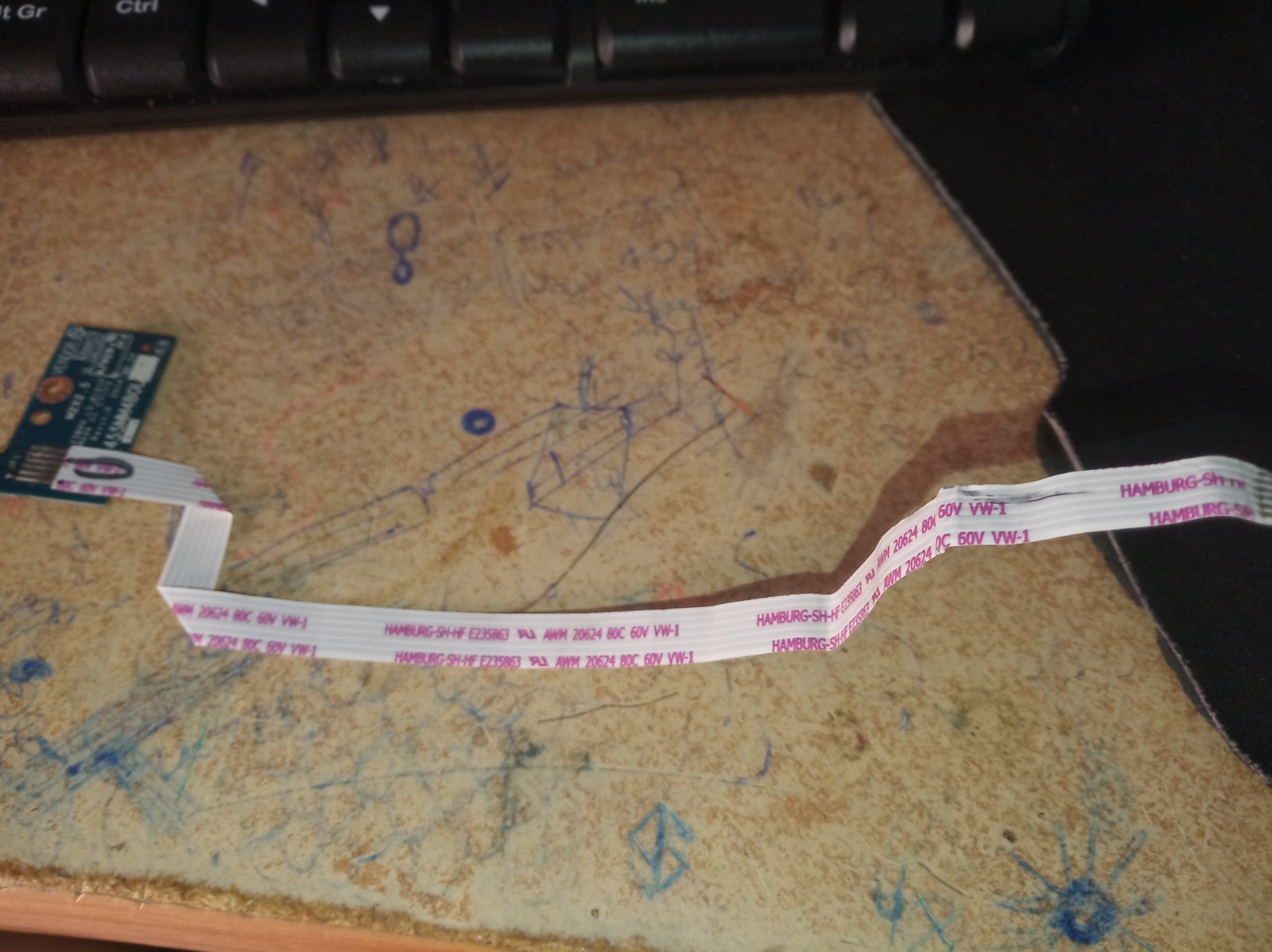

Εχει 6 "αγωγούς" μεσα στο ribbon cable... Αν παρω οποιοδήποτε με 6 contacts θα μου κανει?

Το original πρεπει να ειναι το LS1 B1  απο ebay



Επεξ/σία 18 Μαρτίου 2021 από xaritakia

[coolerman]

4 λεπτά πριν, xaritakia είπε

Εχει 6 "αγωγούς" μεσα στο ribbon cable... Αν παρω οποιοδήποτε με 6 contacts θα μου κανει?

Το original πρεπει να ειναι το LS1 B1

όχι δεν είναι όλα ίδια.

θέλεις μήκος,6 πιν(το έχουμε αυτό) διάκενο μεταξύ τους(0.5 το πιθανότερο)καθώς και την "υποδοχή/απόληξη" που κουμπώνουν στο ribbon jack

αυτό π.χ έχουν υποδοχή απο την ίδια πλευρά(forward direction) (υπάρχουν και καποια με αντίθετη υποδοχή reverse direction)



[xaritakia]

4 ώρες πριν, coolerman είπε

όχι δεν είναι όλα ίδια.

θέλεις μήκος,6 πιν(το έχουμε αυτό) διάκενο μεταξύ τους(0.5 το πιθανότερο)καθώς και την "υποδοχή/απόληξη" που κουμπώνουν στο ribbon jack

αυτό π.χ έχουν υποδοχή απο την ίδια πλευρά(forward direction) (υπάρχουν και καποια με αντίθετη υποδοχή reverse direction)



Αρχικα ευχαριστω για τις απαντησεις σου.

Δεν θελω να αλλαξω το ribbon cable ετσι, δεν μπορω να κανω soldering. Θελω να παρω ολοκληρo το chip.

Oσο για το forward και το reverse, το δικο μου το κοβω forward direction.

αυτο πχ θα μου κανει? Ας ειναι το κουμπακι σε διαφορετικη θεση θα βρω ακρη...

Επεξ/σία 18 Μαρτίου 2021 από xaritakia

[coolerman]

7 euro απο ebay https://www.ebay.com/sch/i.html?_from=R40&_nkw=Ls-b161p&_sacat=0&_sop=15&_blrs=recall_filtering

Επεξ/σία 18 Μαρτίου 2021 από coolerman

[xaritakia]

15 λεπτά πριν, coolerman είπε

7 euro απο ebay https://www.ebay.com/sch/i.html?_from=R40&_nkw=Ls-b161p&_sacat=0&_sop=15&_blrs=recall_filtering

ναι το προβλημα μου ειναι οτι δεν θελω να περιμενω τοσο πολυ... Γιαυτο και θελω απο ελλαδα να μην εχω και θεματα με το τελωνιο γιατι δεν ξερω πως παει πλεον...

[coolerman]

Δεν υπάρχει τελωνείο μέχρι 22ε απο τρίτες χώρες...υπάρχει ισπανία διαθέσιμο
