Συνδεσμολογία Led με μπαταρία βοήθεια για το κύκλωμα

[TsoliasGR]

Καλημέρα.

Αντιμετωπίζω ένα τεχνικό πρόβλημα λόγω περιορισμένων σχετικά γνώσεων.

Θέλω να συνδέσω 4 λάμπες Led σε ένα κύκλωμα που θέλω να φτιάξω.

Το κύκλωμα θα αποτελείται απο ένα συσσορευτή (μπαταρία) συνδεδεμένο σε ένα διακόπτη On/Off για να απομονώνει το θετικό πόλο για να ανοιγοκλείνουν οι λάμπες.

Οι λάμπες φαντάζομαι συνδεδεμένες παράλληλα στον διακόπτη για να ανάβουν ταυτόχρονα.

Σε αυτό το κύκλωμα χρειάζομαι αντίσταση;Και αν ναι πόσα Ωhm και που θα συνδεθεί; Η Μπαταρία φαντάζομαι πρέπει να είναι μέχρι 2,4Volt.

Παραθέτω τα στοιχεία των λαμπτήρων και να ξανατονίσω οτι μιλάμε για συνεχόμενο ρεύμα και όχι εναλασσόμενο.

Specifications:

• Diode type LED
• LED diameter 3mm
• LED colour red
• Luminosity 30mcd
• Viewing angle 30°
• Front convex
• Wavelength 700nm
• LED lens diffused, red or green or blue
• LED current 20mA
• Operating voltage 1.8...2.4V
• Mounting THT
• Terminal pitch 2.54mm



Επεξ/σία 21 Φεβρουαρίου 2021 από TsoliasGR

[NikosKallithea]

Ο διακόπτης αυτός τι κάνει οταν κλείσει, βραχυκύκλωμα στους πόλους της μπαταρίας;

Φτιαξε ενα καλύτερο σχεδιακι, ποσα βολτ ειναι η μπαταρία, βαλε ενα λινκ με τα λεντ που λες κλπ

[TsoliasGR]

21 λεπτά πριν, NikosKallithea είπε

Ο διακόπτης αυτός τι κάνει οταν κλείσει, βραχυκύκλωμα στους πόλους της μπαταρίας;

Φτιαξε ενα καλύτερο σχεδιακι, ποσα βολτ ειναι η μπαταρία, βαλε ενα λινκ με τα λεντ που λες κλπ

Aπομονώνει τον ένα πόλο.Κλασσικό διακοπτάκι είναι

Πχ τα led ειναι τα https://grobotronics.com/led-diffused-3mm-redhr.html και μπαταρία μάλλον 2xAAA 1.2V θα μπούν ανάλογα με το τι θα προτεινετε.Χωρος εξαιρετικά περιορισμένος (μεσα σε στατικό μοντέλο αεροπλάνου/ελικόπτερου 1/72 κλίμακα)

Μόλις τώρα, TsoliasGR είπε

Aπομονώνει τον ένα πόλο.Κλασσικό διακοπτάκι είναι

Πχ τα led ειναι τα https://grobotronics.com/led-diffused-3mm-redhr.html και μπαταρία μάλλον 2xAAA 1.2V θα μπούν ανάλογα με το τι θα προτεινετε.Χωρος εξαιρετικά περιορισμένος (μεσα σε στατικό μοντέλο αεροπλάνου/ελικόπτερου 1/72 κλίμακα)

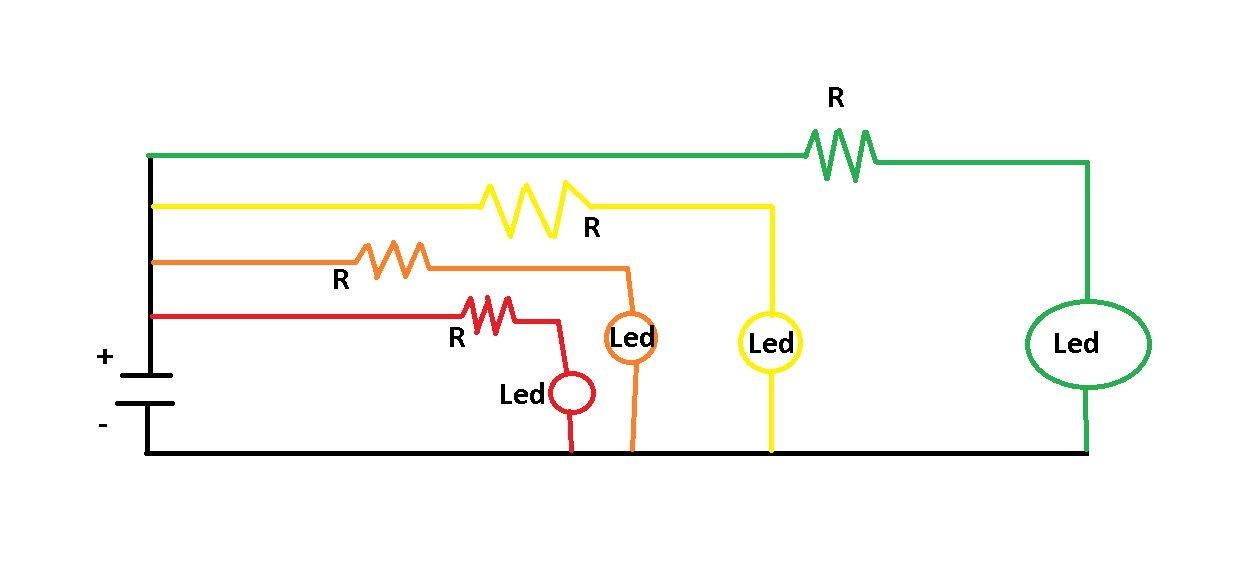

Δεν ξέρω αν θέλει η κάθε λάμπα δική της αντίσταση η μπορεί να μπεί μια αντίσταση για όλες εφόσον έχουν τα ίδια χαρακτηριστικά...μεταξυ τους οι λάμπες....

[ipso33]

Πας εδώ

https://ledcalculator.net/#p=3&v=1.8&c=20&n=4&o=w

ο διακόπτης σε σειρά με τον ένα πόλο της μπαταρίας.

Μπαταρία 3V

[TsoliasGR]

4 λεπτά πριν, ipso33 είπε

Πας εδώ

https://ledcalculator.net/#p=3&v=1.8&c=20&n=4&o=w

ο διακόπτης σε σειρά με τον ένα πόλο της μπαταρίας.

Μπαταρία 3V

Πραγματικά ευχαριστώ μου έλυσες τα χέρια!
