Συνδεση Θερμοστατη

[nvel]

μάλλον είμαι ο μοναδικός που βλέπει τα σύμβολα της γείωσης στο σχέδιο και στο θερμοστάτη

[thanasisxask]

2 ώρες πριν, nvel είπε

έγραψα εγώ κάπου για καλώδιο; τον ακροδέκτη της γείωσης τον βλέπεις στον θερμοστάτη και στο σχέδιο; το σύμβολο της γείωσης και την σημαίνει ακροδέκτης το γνωρίζεις;

Φίλε μου από τι φαίνεται είσαι άσχετος. Καλύτερα μην ασχολείσαι με το ρεύμα γιατί σκοτώνει.

[nvel]

ναι έχω ένα πρόβλημα να βλέπω αναμονές σύνδεσης γείωσης σε θερμοστάτες και σύμβολά γείωσης σε σχεδία που οι ιδιώτες του insomnia δεν μπορούν να τα αναγνωρίσουν οπτικά. Προς το παρόν για περισσότερα από 20 χρόνια που ασχολούμαι με το αντικείμενο είμαι ζωντανός όπως και οι χρήστες των εγκαταστάσεων που έχω σχεδιάσει, αλλά ποτέ δεν ξέρεις τι σου ξημερώνει.

[pavloa]

Αλλαξα πρόσφατα έναν παρόμοιο θερμοστάτη και έβαλα ψηφιακό.

Ο ηλεκτρολόγος που ήρθε και το άλλαξε μου είπε ότι δεν έχουν γείωση.

Φάση, ουδέτερο, επιστροφή και ένα καλώδιο που γεφυρώνει ώστε να ανάβει το λαμπάκι όταν δουλεύει ο λέβητας.

Εμένα την επιστροφή την έχει με το κίτρινο καλώδιο. Που κανονικά έπρεπε να είναι κόκκινο η επιστροφή.

Ο ψηφιακός που πέρασα έχει μόνο φαση και επιστροφή.





Επεξ/σία 13 Φεβρουαρίου 2021 από pavloa

[thanasisxask]

Μόλις τώρα, pavloa είπε

Αλλαξα πρόσφατα έναν παρόμοιο θερμοστάτη και έβαλα ψηφιακό.

Ο ηλεκτρολόγος που ήρθε και το άλλαξε μου είπε ότι δεν έχουν γείωση.

Φάση, ουδέτερο, επιστροφή και ένα καλώδιο που γεφυρώνει ώστε να ανάβει το λαμπάκι όταν δουλεύει ο λέβητας.

Εμένα την επιστροφή την έχει με το κίτρινο καλώδιο. Που κανονικά έπρεπε να είναι κόκκινο η επιστροφή.

Ο ψηφιακός που πέρασα έχει μόνο φαση και ουδέτερο.





Μάλλον ουδέτερο και επιστροφή είχε. Ποιον έβαλες;

[pavloa]

43 λεπτά πριν, thanasisxask είπε

Μάλλον ουδέτερο και επιστροφή είχε. Ποιον έβαλες;

Ναι αυτό, μπερδεύτικα εγώ.

Εβαλα τον siemens RDH100

Επεξ/σία 13 Φεβρουαρίου 2021 από pavloa

[nick#18]

Αριστερα το σχεδιαγραμμα εχει 3 γραμματα, E(arth) = Γειωση, Ν(eutral)=Ουδετερος, L(ive)=Φαση. Ο θερμοστατης ομως δεν εχει καπου αναμονη για να μπει γειωση απο οσο φαινεται στις φωτογραφιες. Ισως απο την πλευρα που δεν φαινεται, καποια βιδα απο το μεταλλικο σασι του θερμοστατη να εχει και καποια αντιστοιχη ενδειξη ή να εχει καποια βιδουλα με γκροβερ ωστε να μπει εκει. Αν δεν εχει τιποτα μπορει να μπει σε καποια βιδα του σασι π.χ. εκεινη την "μεγαλη χρυση" στα δεξια... Παρ'ολα αυτα 99.9% απο την αλλη πλευρα του καλωδιου δεν ειναι συνδεμενη η γειωση και δεν χρειαζεται κιολας ο θερμοστατης κατι τετοιο. Μπορει να μπει αλλα τσαμπα ο κοπος..παιρνει λοιπον φαση-ουδετερο με καφε και μπλε αντιστοιχα και στελνει την εντολη με το κοκκινο... δεν νομιζω πως πλεων υπαρχει θερμοστατης που να εχει γειωση ή τουλαχιστον απο οσους εχω βαλει κανενας δεν ειχε! Ασε που αρκετοι δουλευουν με μπαταριες οποτε και ο ουδετερος παει προς εξαφανιση..

Επεξ/σία 13 Φεβρουαρίου 2021 από nick#18

[thanasisxask]

8 λεπτά πριν, nick#18 είπε

Αριστερα το σχεδιαγραμμα εχει 3 γραμματα, E(arth) = Γειωση, Ν(eutral)=Ουδετερος, L(ive)=Φαση. Ο θερμοστατης ομως δεν εχει καπου αναμονη για να μπει γειωση απο οσο φαινεται στις φωτογραφιες. Ισως απο την πλευρα που δεν φαινεται, καποια βιδα απο το μεταλλικο σασι του θερμοστατη να εχει και καποια αντιστοιχη ενδειξη ή να εχει καποια βιδουλα με γκροβερ ωστε να μπει εκει. Αν δεν εχει τιποτα μπορει να μπει σε καποια βιδα του σασι π.χ. εκεινη την "μεγαλη χρυση" στα δεξια... Παρ'ολα αυτα 99.9% απο την αλλη πλευρα του καλωδιου δεν ειναι συνδεμενη η γειωση και δεν χρειαζεται κιολας ο θερμοστατης κατι τετοιο. Μπορει να μπει αλλα τσαμπα ο κοπος..παιρνει λοιπον φαση-ουδετερο με καφε και μπλε αντιστοιχα και στελνει την εντολη με το κοκκινο... δεν νομιζω πως πλεων υπαρχει θερμοστατης που να εχει γειωση ή τουλαχιστον απο οσους εχω βαλει κανενας δεν ειχε! Ασε που αρκετοι δουλευουν με μπαταριες οποτε και ο ουδετερος παει προς εξαφανιση..

Η φάση πάει να εξαφανιστεί. Άμα βάλεις φάση ουδέτερο, σε θερμοστάτη που δεν θέλει φάση, μάντεψε πόσο καλό μπαμ μπορεί να κάνει.

[nick#18]

50 λεπτά πριν, thanasisxask είπε

Η φάση πάει να εξαφανιστεί. Άμα βάλεις φάση ουδέτερο, σε θερμοστάτη που δεν θέλει φάση, μάντεψε πόσο καλό μπαμ μπορεί να κάνει.

Η φαση παραμενει και θα συνεχισει να υπαρχει.. η φαση ερχεται και ξαναφευγει ως εντολη για να αναψει ο καυστηρας σου. Οταν ειναι με μπαταρια ο θερμοστατης δεν χρειαζεται ουδετερο για να οπλισει αφου παιρνει ρευμα απο τις μπαταριες το πηνειο του. Οπλιζει και γεφυρωνει τη φαση που εχει ερθει σε "Αναμονη" για να φυγει προς τον καυστηρα..  Φυσικα υπαρχουν και οι ασυρματοι θερμοστατες που το πανελ που εχει ο χρηστης δεν εχει τιποτα απο αυτα...





Καποια φρικη εφαγε το insomnia.. εκανα edit και μου εβαλε μια φωτο απο τον θερμοστατη του topic starter στο κειμενο μου, που φαινεται το που παει η γειωση στα αριστερα.. εκανα refresh και εξαφανιστηκε...

Επεξ/σία 13 Φεβρουαρίου 2021 από nick#18

[thanasisxask]

14 λεπτά πριν, nick#18 είπε

Η φαση παραμενει και θα συνεχισει να υπαρχει.. η φαση ερχεται και ξαναφευγει ως εντολη για να αναψει ο καυστηρας σου. Οταν ειναι με μπαταρια ο θερμοστατης δεν χρειαζεται ουδετερο για να οπλισει αφου παιρνει ρευμα απο τις μπαταριες το πηνειο του. Οπλιζει και γεφυρωνει τη φαση που εχει ερθει σε "Αναμονη" για να φυγει προς τον καυστηρα..  Φυσικα υπαρχουν και οι ασυρματοι θερμοστατες που το πανελ που εχει ο χρηστης δεν εχει τιποτα απο αυτα...





Καποια φρικη εφαγε το insomnia.. εκανα edit και μου εβαλε μια φωτο απο τον θερμοστατη του topic starter στο κειμενο μου, που φαινεται το που παει η γειωση στα αριστερα.. εκανα refresh και εξαφανιστηκε...

Έχεις δίκιο, μπερδεύτηκα. Ουδέτερο δεν συνδέουμε.

[DIGITHEOS]

6 ώρες πριν, poulinos είπε

δεν γνωριζω τι παιζει αλλα δεν βλεπω καπου να μπορει να συνδεθει η γειωση

καμια σχεση.οτι σου περασε και γειωση μεχρι εκει δεν σημαινει οτι εινα λαθος.αν αργοτερα μπει κατι αλλο εκει που θελει γειωση τι θα κανει ?οταν περνας καλωδιο περνας και καλωδιο γειωσης μαζι ασχετα αν θα χρησιμοποιηθει ή οχι.

αριστερα απο τις 6 βιδες του θερμοστατη εχει μια βιδα αλλα δεν ειναι γειωση.ειναι η βιδα που βιδονει τον θερμοστατη στον τοιχο.απλα το λεω μην νομιζει κανεις οτι ειναι βιδα γειωσης.και αλλη μια τετοια βιδα ειναι κατω δεξια.

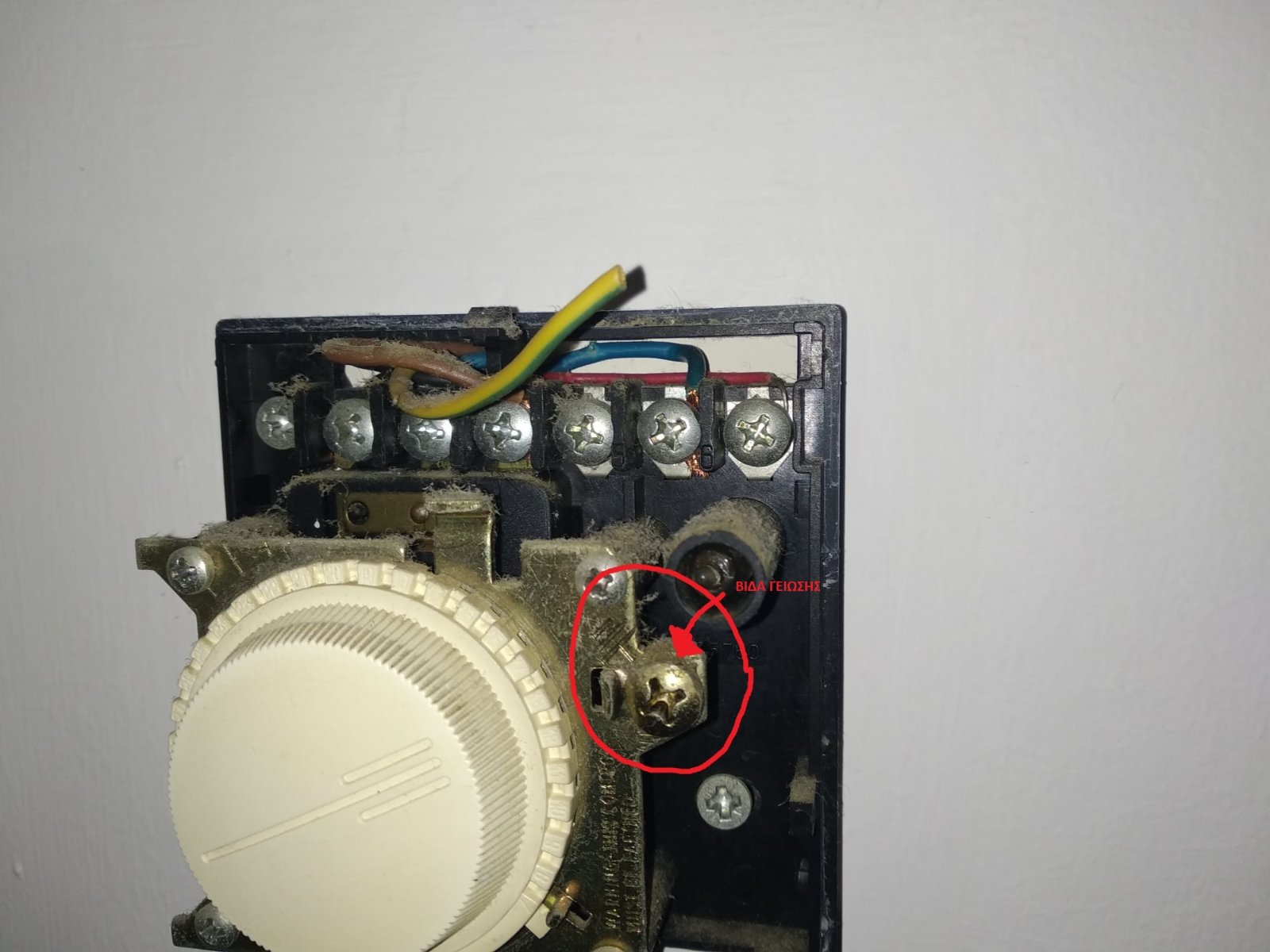

Δεξια ειναι η βιδα της γειωσης ....εχει και το σηματακι....

Επεξ/σία 14 Φεβρουαρίου 2021 από DIGITHEOS

[poulinos]

2 minutes ago, DIGITHEOS said:

Δεξια ειναι η βιδα ....

ειδα ολες τις βιδες στηριξης του μηχανισμου οπως και του τοιχου εκτος απο αυτην

[DIGITHEOS]

Και για να κλεισει το θεμα ,καλο ειναι να συνδεεται η γειωση σε ολα τα σιδερενια σασι που ερχονται σε επαφη με τον ανθρωπο  οπου και να βρισκονται αυτα.... ειτε ειναι θερμοστατες...ειτε κουζινες ...ειτε φωτιστικα....απλως στους θερμοστατες οι εγκαταστατες για "οικονομια" ειτε δεν την περνανε την γειωση ..ειτε δεν την συνδεουνε...Αυτα...

[nick#18]

54 λεπτά πριν, poulinos είπε

ειδα ολες τις βιδες στηριξης του μηχανισμου οπως και του τοιχου εκτος απο αυτην

Καλη στραβωμαρα εχω και εγω.. εντωμεταξυ δεν ξερω αν ειδες παραπανω, εκανα ενα post edit και μου εκανε παραθεση μονο του τη φωτο αυτη rotated κιολας και το εβλεπα απο "αριστερα".. στο refresh αφαντη η φωτο!

[LouCi4er]

12 ώρες πριν, nick#18 είπε

Η φαση παραμενει και θα συνεχισει να υπαρχει.. η φαση ερχεται και ξαναφευγει ως εντολη για να αναψει ο καυστηρας σου. Οταν ειναι με μπαταρια ο θερμοστατης δεν χρειαζεται ουδετερο για να οπλισει αφου παιρνει ρευμα απο τις μπαταριες το πηνειο του. Οπλιζει και γεφυρωνει τη φαση που εχει ερθει σε "Αναμονη" για να φυγει προς τον καυστηρα..  Φυσικα υπαρχουν και οι ασυρματοι θερμοστατες που το πανελ που εχει ο χρηστης δεν εχει τιποτα απο αυτα...





Καποια φρικη εφαγε το insomnia.. εκανα edit και μου εβαλε μια φωτο απο τον θερμοστατη του topic starter στο κειμενο μου, που φαινεται το που παει η γειωση στα αριστερα.. εκανα refresh και εξαφανιστηκε...

Κανενας θερμοστατης δεν χρειαζεται ουδετερο για να οπλισει,οι παλιοι θερμοστατες τον ουδετερο τον ειχαν μονο για το λαμπακι και οχι για να οπλισουν.Οι ψηφιακοι θελουν μπαταριες για να οπλισει οπως σωστα λες το ρελεδακι που εχουν μεσα.Οι παλιοι δουλευαν με διμεταλλικο ελασμα.

Ο θερμοστατης του TS εχει θεση για γειωση αλλα (οπως συνηθιζουμε εμεις οι ηλεκτρολογοι) δεν την εχει συνδεδεμενη.Ο κατασκευαστης του θερμοστατη οπως του επιβαλουν οι κανονισμοι την εβαλε κανονικα στην συσκευη,τωρα το ποσο χρειαζεται ειναι αλλο θεμα.Θυμαμαι οταν ημουν στις αρχες και μαθαινα ηλεκτρολογος,δουλευαμε με τον αδερφο του αφεντικου σε ενα σπιτι και βαζαμε κατι φωτα πριζες στην αποθηκη που θα την χρησημοποιουσαν οι ιδιοκτητας για να ψηνουν τσιπουρα.Νερα κακο κατω δλδ μονιμα.Αφου τραβηξαμε τις γραμμες κτλ,παει ο αδερφος του αφεντικου να φτιαξει το πινακα,εγω ημουν νεος και δεν ηξερα και καλα ακομα.Τον βλεπω σε μια δοση να περναει την γραμμη των πριζων εκτος ρελε.Του λεω,ρε,δεν θα την περασεις απ το ρελε?Οχι ρε λεει,δεν χρειαζεται.Πονηρος,σου λεει θα βαζουν συσκευες στις πριζες,μεσα στα νερα και θα ριχνει το ρελε συνεχεια και θα ειμαι πανω κατω(το χωριο που δουλευαμε ηταν καπου 15 χλμ απο εκει που μεναμε).Μετα απο καμια 10αρια μερες,ενα απογευμα με παιρνει το αφεντικο και αρχιζει να βριζει στο τηλεφωνο οτι χτυπησε τον παππου (τον πατερα απο αυτον που ειχε το σπιτι) το ρευμα και τι μαλακιες καναμε και τετοια.Αρχιζω να βγαζω καπνους απο τα αυτια,να γυρνανε τα ματια μου οπως τα φρουτακια σε κουλοχερη,να βγαζω αφρους απο το στομα και γενικα ειχα βγει εκτος εαυτου.Αρχιζω κατι μπινελικια,καμια σχεση με Ελληνικα δεν ακουγοντουσαν αυτα που ελεγα εκεινη τη στιγμη.Καποια δοση,καταφερα και του ειπα ποιος εκανε την μαλακια.Καταλαβα μου λεει,κλεισε.Τον παππου τον γαργαλησε το ρευμα,οχι τπτ το σπουδαιο αλλα γιναμε ρομπα στους ιδιοκτητες.
