Σύνδεση rj11&rj45

[phoenix11480]

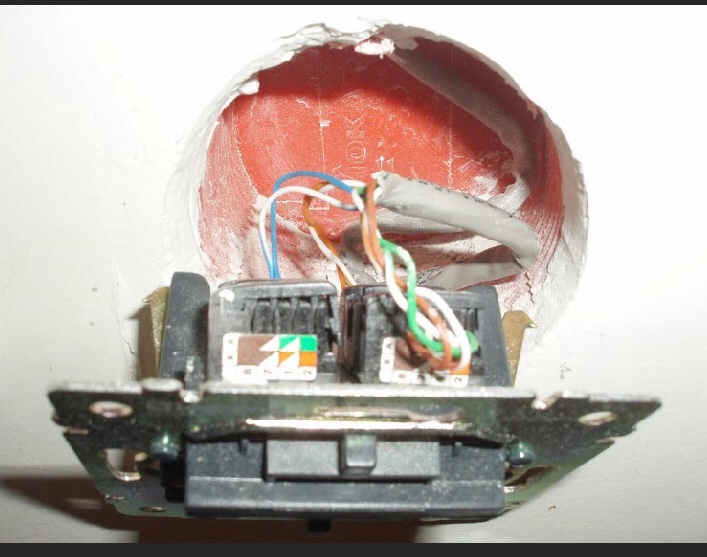

Καλησπέρα παιδιά, έχω μια απορία! Στο σπίτι υπάρχει σε κάθε δωμάτιο τηλεφωνική πρίζα, το μόντεμ ρουτερ βρίσκεται σε ένα από αυτά, γίνεται με κάποιο τρόπο να σύνδεσω το μόντεμ ρουτερ ώστε το κάθε δωμάτιο να έχει internet και τηλεφωνία. Ενδεικτικά σας ανεβάζω μια φωτογράφο που βρήκα στο διαδίκτυο. Εννοείτε ότι θα αλλάξω την πρίζα που έχω τώρα με μια διπλή δηλ rj11 και rj 45 για να το πετύχω αυτό! Κάθε βοήθεια δεκτή!

Επεξ/σία 10 Ιανουαρίου 2021 από phoenix11480

[madrivermadonus]

εχεις εντοπισει σε καποιο σημειο του σπιτιου να καταληγουν καλωδια τετοια;

[phoenix11480]

Στο κεντρικό κουτί έχει 8 καλώδια αλλά συνδεδεμένα είναι τα 2 όπως και σε κάθε κουτί πρίζας του σπιτιού έχει 8 καλώδια αλλά τα 2 κουμπομενα!

[madrivermadonus]

ειναι συνδεδεμενα τα 2 εγχρωμα καλώδια  δηλαδη το ασπρο μπλε-μπλε απο τα 8 καλώδια;

στον αερα ειναι τα αλλα 6 εγχρωμα καλωδια απο τα 8 utp καλωδια;

Επεξ/σία 10 Ιανουαρίου 2021 από madrivermadonus

[poulinos]

εφοσον ολα τα καλωδια καταληγουν σε ενα κεντρικο σημειο τοτε θα πρεπει το μπλε μπλε ασπρο για παραδειγμα να περασεις την τηλεφωνια στο ενα πριζακι στα 2 μεσαια Pins (4,5) ανειναι ethernet το πριζακι οπως βλεπο. και μετα στο δευτερο πριζακι που θα πρεπει να ειναι ethernet θα συνδεσεις αλλα δυο ζευγαρια πχ ασπρο-πορτοκαλι ,πορτοκαλι,ασπρο πρασινο ,πρασινο στα Pins 1,2,3,6. εκει που ειναι ολα τα καλωδια θελει Switch ή το router ωστε να συνδεθουν τα ethernet.



19 hours ago, phoenix11480 said:

Καλησπέρα παιδιά, έχω μια απορία! Στο σπίτι υπάρχει σε κάθε δωμάτιο τηλεφωνική πρίζα, το μόντεμ ρουτερ βρίσκεται σε ένα από αυτά, γίνεται με κάποιο τρόπο να σύνδεσω το μόντεμ ρουτερ ώστε το κάθε δωμάτιο να έχει internet και τηλεφωνία. Ενδεικτικά σας ανεβάζω μια φωτογράφο που βρήκα στο διαδίκτυο. Εννοείτε ότι θα αλλάξω την πρίζα που έχω τώρα με μια διπλή δηλ rj11 και rj 45 για να το πετύχω αυτό! Κάθε βοήθεια δεκτή!



[phoenix11480]

22 ώρες πριν, madrivermadonus είπε

ειναι συνδεδεμενα τα 2 εγχρωμα καλώδια  δηλαδη το ασπρο μπλε-μπλε απο τα 8 καλώδια;

στον αερα ειναι τα αλλα 6 εγχρωμα καλωδια απο τα 8 utp καλωδια;

Σωστα

5 ώρες πριν, poulinos είπε

εφοσον ολα τα καλωδια καταληγουν σε ενα κεντρικο σημειο τοτε θα πρεπει το μπλε μπλε ασπρο για παραδειγμα να περασεις την τηλεφωνια στο ενα πριζακι στα 2 μεσαια Pins (4,5) ανειναι ethernet το πριζακι οπως βλεπο. και μετα στο δευτερο πριζακι που θα πρεπει να ειναι ethernet θα συνδεσεις αλλα δυο ζευγαρια πχ ασπρο-πορτοκαλι ,πορτοκαλι,ασπρο πρασινο ,πρασινο στα Pins 1,2,3,6. εκει που ειναι ολα τα καλωδια θελει Switch ή το router ωστε να συνδεθουν τα ethernet.





Ωραία κατάλαβα μέχρι εδώ, άρα το ρουτερ παίρνει από την κεντρική πρίζα το σήμα της τηλεφωνικής πρίζας από εκεί μια θύρα Ethernet δεσμεύεται και κουμπώνει πάνω στην πρίζα Ethernet ώστε να δώσει σε όλες τις πρίζες ιντερνετ, σωστά;;; Η μήπως χρειάζεται να βάλω πρώτα switch και για ποιο λόγο;

[madrivermadonus]

1 λεπτό πριν, phoenix11480 είπε

Σωστα

άρα κάνεις αυτο που έγραψε ο σουπερ γκουφυ...

λογικά θα χρειαστείς πρέσσα ωστε να φτιάξεις rj45 κλιπς και το ρουτερ σου να μπει στο σημείο συγκέντρωσης καλωδίων. ΑΝ τα πριζάκια του σπιτιού σου είναι πάνω απο 4 (όσες δηλαδή οι έξοδοι που έχουν συνήθως τα ρουτερ) θα χρειαστείς και ένα 8-16 port switch που θα συνδέσεις με το ρουτερ για επέκταση θυρών.

[phoenix11480]

57 λεπτά πριν, madrivermadonus είπε

άρα κάνεις αυτο που έγραψε ο σουπερ γκουφυ...

λογικά θα χρειαστείς πρέσσα ωστε να φτιάξεις rj45 κλιπς και το ρουτερ σου να μπει στο σημείο συγκέντρωσης καλωδίων. ΑΝ τα πριζάκια του σπιτιού σου είναι πάνω απο 4 (όσες δηλαδή οι έξοδοι που έχουν συνήθως τα ρουτερ) θα χρειαστείς και ένα 8-16 port switch που θα συνδέσεις με το ρουτερ για επέκταση θυρών.

Η επέκταση θυρών είναι για περισσότερες γραμμές δίπλα στο ρουτερ σωστά; Καθώς μια θα πάει στον τοίχο για να δώσει στις άλλες πρίζες και θα δεσμευτεί άρα θα μείνουν 3 κενές στην μια έχω έναν σέρβερ, στην άλλη τον υπολογιστή και στην άλλη το ps4 ουσιαστικά το switch θα προσθέσει περισσότερες θύρες!

[madrivermadonus]

περιμενε για να μην μπερδευτεις... στο κεντρικο κουτι που ειπες οτι ειναι μαζεμενα τα καλωδια τι βλεπεις; 8 γκρι utp?

υ.σ. καλωδιο utp ειναι το γκρι που βρισκεται μεσα στην πριζα και περιεχει 8 κλωνους πολυχρωμους.

Καθε ενα utp αντιστοιχει σε μια θεση δικτυου. Μαλλον δεν βρηκες το σωστο σημείο.

Αν έχεις πχ 5 πρίζες δικτύου/τηλεφωνίας θα πρέπει κάπου να βρεις 5 utp γκρι. Μπορεί να είναι σε πατάρι, σε κουτί ηλεκτρολογικό, σε αποθήκη ή όπου του κάπνισε του ηλεκτρολόγου...



[phoenix11480]

Θα πρέπει να το δω αύριο πάλι. Νομίζω ότι μέσα στο κουτί είναι ένα καλώδιο και όχι 5;;;;

Μήπως φεύγει ένα από το κεντρικό και πάει στα δωμάτια όπου σε κάθε δωμάτιο κατεβάζει από μια γραμμή;;;

Η πρίζες του σπιτιού είναι 5 αλλά ένα καλώδιο υπάρχει όπου έχει 8 σύρματα! Δεν γίνεται δηλ;;;

Επεξ/σία 11 Ιανουαρίου 2021 από phoenix11480

[poulinos]

On 11/01/2021 at 18:34, phoenix11480 said:

Σωστα

Ωραία κατάλαβα μέχρι εδώ, άρα το ρουτερ παίρνει από την κεντρική πρίζα το σήμα της τηλεφωνικής πρίζας από εκεί μια θύρα Ethernet δεσμεύεται και κουμπώνει πάνω στην πρίζα Ethernet ώστε να δώσει σε όλες τις πρίζες ιντερνετ, σωστά;;; Η μήπως χρειάζεται να βάλω πρώτα switch και για ποιο λόγο;

στο τηλεφωνικο σημα απλα πας απο την γραμμη του οτε σε ολα τα πριζακια και παιζει.το ethernet δεν παει ετσι.το καθε καλωδιο ethernet πρεπει να ειναι τερματισμενο πανω σε port ethernet και οχι στην σειρα. αλλα ακομα και στα τηλεφωνικα αν εχεις vdsl καλο ειναι να μην εχεις παραλληλα αλλα να παιζεις οπως αναφερει εδω.

https://www.cyta.com.cy/mp/informational/support/files/wiring-guide-for-broadband_GR.pdf

αν θες να περασεις τηλεφωνια και Internet Πανω απο ενα καλωδιο τοτε τα 4 πινακια θα πανε σε rj11 και στο ρουτερ/switch και τα αλλα δυο απο τα τεσσερα θα δωσουν τηλεφωνια.απο την πλευρα της πριζας απλα βαζεις διπλη πριζα.
