Ψυξη Cpu Backplate

[Noreak]

Καλησπερα συμφορουμιτες.Ψαχνοντας για βελτιωση της ψυξης του vrm της μητρικης επεσα πανω σε καποια αρθρα στα οποια τοποθετουνε ανεμιστηρες ή και ψυκτρακια στο πισω μερος της μητρικης, οπως σ'αυτο .Καποιοι ισχυριζονται οτι ειδαν βελτιωση στη θερμοκρασια του επεξεργαστη οποτε ειπα να το δοκιμασω μιας και ειχα μερικα ανεμιστηρακια να καθονται.Το κουτι, Be Quiet Pure Base 500, ευτυχως εχει καποιο χωρο πισω, εβαλα ενα 7ρι φανακι που ειχα παρει για μια παλια gpu οπως βλεπεται στην παρακατω εικονα.

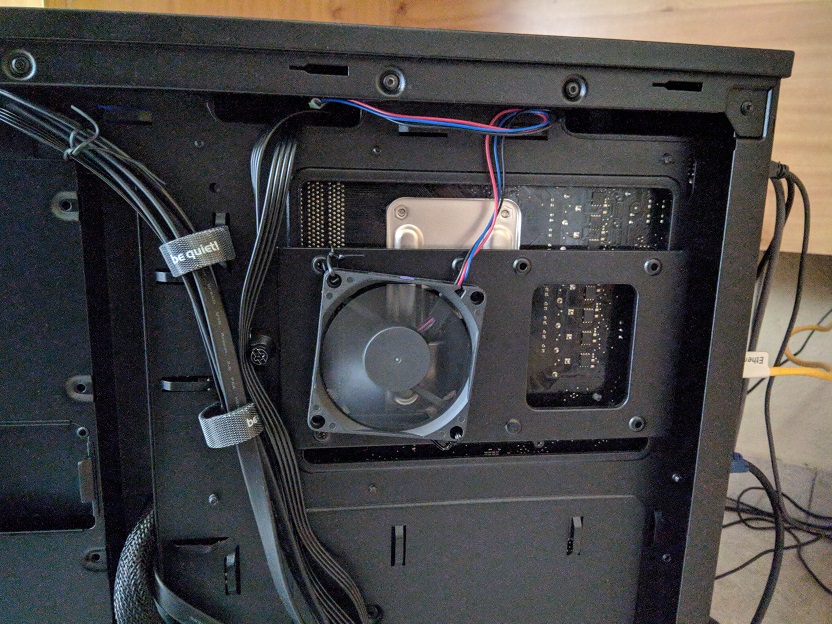

Τοποθετησα και ενα μικρο 5ρι φανακι στη βαση της ψυκτρας, μια Be Quiet Pure Rock.Ο επεξεργαστης ειναι ενας FX-6300 χρονισμενος στα 4.5.Το συνδυασμενο αποτελεσμα οντως εδωσε 2-3 βαθμους χαμηλοτερη θερμοκρασια και σε cpu και στο socket.Το κακο ειναι οτι το fan στο backplate κανει σπαστικο θορυβο ανεξαρτητα απο το airflow και το 5ρι fan μετα απο δυο βδομαδες αρχισε να κανει και αυτο θορυβο, μαλλον τα φτυσε απο τη θερμοκρασια που αναπτυσεται στην ψυκτρα(?).Το λαδωσα και μετα απο καποιες μερες που δουλεψε απροβλημαστιστα παλι τα ιδια.Ετσι σκεφτηκα να βαλω ενα μεγαλυτερο φανακι πισω και να παρατησω προς το παρον το μικρο στη βαση της ψυκτρας.Το θεμα ειναι οτι ακομα και αν βγαλω το "cage"  για τους ssd που ειναι πισω απο το backplate παλι ο χωρος ειναι περιορισμενος απο αποψη αποστασης απο το side panel.

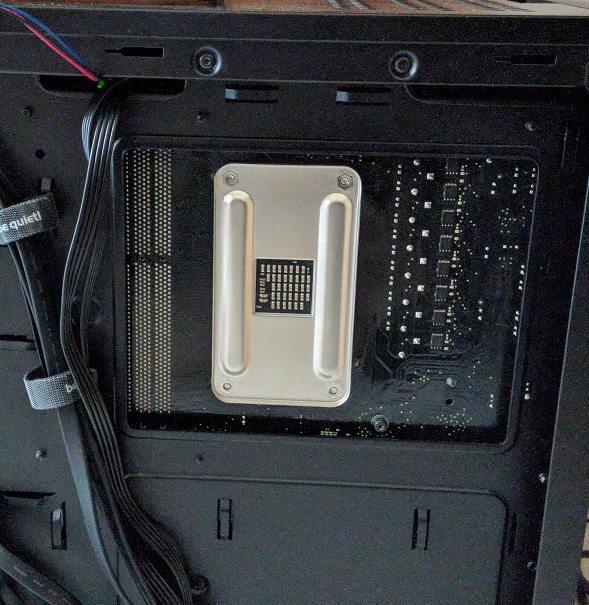

Το ανοιγμα ειναι 16.5x13 εκ. με λιγα λογια χωραει να μπει ακομα και 120 mm fan σε ελαφρως πλαγια θεση το οποιο θα παταει στο χειλος του ανοιγματος, αλλα ακομα και αν βαλω slim fan 15mm η αποσταση απο το side panel θα ειναι 1-2 mm.Με τετοια μικρη αποσταση δε νομιζω πως μπορει να τραβηξει αερα, φανταζομαι πως απλως θα στριφογυριζει τον αερα αναμεσα στα πτερυγια.Η αλλη λυση ειναι να πατησει ακριβως πανω στο backplate, στο χειλος του δλδ καθως η περιμετρος του ειναι ανασηκωμενη ελαφρως, ετσι θα χει αποσταση περιπου 1 cm απο το side panel αλλα και παλι δε ξερω αν θα κανει δουλεια καθως σχεδον θα εφαπτεται στο backplate, το υψος του χειλους ειναι περιπου 3 mm.Η τελευταια λυση ειναι να κολησω ψυκτρακια πανω στο backplate σε συνδυασμο με ενα fan οπως στο αρθρο που παραθεσα στην αρχη, αλλα λογω των καθετων εξογκωματων που εχει το backplate δεν μπορω να καλυψω μεγαλη επιφανεια.

Εσεις ποια πιστευεται ειναι η καλυτερη λυση?Εχω ξεμεινει απο ιδεες, οποιος εχει επιχειρησει να κανει κατι παρομοιο, οποιος εχει καποια αλλη προταση παραπανω απο ευπροσδεκτος

Υ.Γ. Δε περιμενω να δω καποια τρομερη βελτιωση, ουτε εχω σκοπο να πουσαρω τον επεξεργαστη παραπανω.Το desktop εχει στηθει με σκοπο να ειναι αθορυβο, απο κει και περα οτι καλυτερο μπορω να πετυχω.Περισσοτερο απο πειραματισμο και για την εμπειρια που θα αποκτηθει για μελλοντικα μηχανηματα γινεται η βαβουρα.



Επεξ/σία 13 Δεκεμβρίου 2020 από Noreak

[Sheogorath]

2 ώρες πριν, Noreak είπε

Καλησπερα συμφορουμιτες.Ψαχνοντας για βελτιωση της ψυξης του vrm της μητρικης επεσα πανω σε καποια αρθρα στα οποια τοποθετουνε ανεμιστηρες ή και ψυκτρακια στο πισω μερος της μητρικης, οπως σ'αυτο .Καποιοι ισχυριζονται οτι ειδαν βελτιωση στη θερμοκρασια του επεξεργαστη οποτε ειπα να το δοκιμασω μιας και ειχα μερικα ανεμιστηρακια να καθονται.Το κουτι, Be Quiet Pure Base 500, ευτυχως εχει καποιο χωρο πισω, εβαλα ενα 7ρι φανακι που ειχα παρει για μια παλια gpu οπως βλεπεται στην παρακατω εικονα.

Τοποθετησα και ενα μικρο 5ρι φανακι στη βαση της ψυκτρας, μια Be Quiet Pure Rock.Ο επεξεργαστης ειναι ενας FX-6300 χρονισμενος στα 4.5.Το συνδυασμενο αποτελεσμα οντως εδωσε 2-3 βαθμους χαμηλοτερη θερμοκρασια και σε cpu και στο socket.Το κακο ειναι οτι το fan στο backplate κανει σπαστικο θορυβο ανεξαρτητα απο το airflow και το 5ρι fan μετα απο δυο βδομαδες αρχισε να κανει και αυτο θορυβο, μαλλον τα φτυσε απο τη θερμοκρασια που αναπτυσεται στην ψυκτρα(?).Το λαδωσα και μετα απο καποιες μερες που δουλεψε απροβλημαστιστα παλι τα ιδια.Ετσι σκεφτηκα να βαλω ενα μεγαλυτερο φανακι πισω και να παρατησω προς το παρον το μικρο στη βαση της ψυκτρας.Το θεμα ειναι οτι ακομα και αν βγαλω το "cage"  για τους ssd που ειναι πισω απο το backplate παλι ο χωρος ειναι περιορισμενος απο αποψη αποστασης απο το side panel.



Το ανοιγμα ειναι 16.5x13 εκ. με λιγα λογια χωραει να μπει ακομα και 120 mm fan σε ελαφρως πλαγια θεση το οποιο θα παταει στο χειλος του ανοιγματος, αλλα ακομα και αν βαλω slim fan 15mm η αποσταση απο το side panel θα ειναι 1-2 mm.Με τετοια μικρη αποσταση δε νομιζω πως μπορει να τραβηξει αερα, φανταζομαι πως απλως θα στριφογυριζει τον αερα αναμεσα στα πτερυγια.Η αλλη λυση ειναι να πατησει ακριβως πανω στο backplate, στο χειλος του δλδ καθως η περιμετρος του ειναι ανασηκωμενη ελαφρως, ετσι θα χει αποσταση περιπου 1 cm απο το side panel αλλα και παλι δε ξερω αν θα κανει δουλεια καθως σχεδον θα εφαπτεται στο backplate, το υψος του χειλους ειναι περιπου 3 mm.Η τελευταια λυση ειναι να κολησω ψυκτρακια πανω στο backplate σε συνδυασμο με ενα fan οπως στο αρθρο που παραθεσα στην αρχη, αλλα λογω των καθετων εξογκωματων που εχει το backplate δεν μπορω να καλυψω μεγαλη επιφανεια.

Εσεις ποια πιστευεται ειναι η καλυτερη λυση?Εχω ξεμεινει απο ιδεες, οποιος εχει επιχειρησει να κανει κατι παρομοιο, οποιος εχει καποια αλλη προταση παραπανω απο ευπροσδεκτος

Υ.Γ. Δε περιμενω να δω καποια τρομερη βελτιωση, ουτε εχω σκοπο να πουσαρω τον επεξεργαστη παραπανω.Το desktop εχει στηθει με σκοπο να ειναι αθορυβο, απο κει και περα οτι καλυτερο μπορω να πετυχω.Περισσοτερο απο πειραματισμο και για την εμπειρια που θα αποκτηθει για μελλοντικα μηχανηματα γινεται η βαβουρα.



Καλησπέρα,

Αρχικά βάλε ψυκτράκια εδώ στην κόκκινη περιοχή. Είναι κομμάτι των VRM.

Δεύτερον προτείνω αυτό το φανάκι απο eshop. Είναι 8CM * 10.8mm οπότε είναι λεπτό, κουνάει αρκετό αέρα και είναι PWM.

https://www.e-shop.gr/akasa-ak-fn076-slimline-pwm-fan-80mm-p-PER.811741

Mε αυτό ψύχω μια Nvidia Tesla K10 (GTX 690) οπότε κουνάει αρκετό αέρα.

Για τα VRM πάρε κάτι τέτοιο. https://www.e-shop.gr/watercool-passive-cooler-for-vga-ram-8-pack-p-PER.815856

Αλήθεια με το νέο σαιτ δεν μπορούμε να κάνουμε edit?

[Noreak]

5 ώρες πριν, Sheogorath είπε

Αλήθεια με το νέο σαιτ δεν μπορούμε να κάνουμε edit?

Μπορουμε, πανω δεξια στο ποστ σου, 3 τελιτσες.

Ειχα σκοπο να βαλω ψυκτρακια ναι, αφου πρωτα ξεκαθαρισω τι θα κανω ακριβως.Το φανακι επισης που προτεινες το ειχα σταμπαρει οταν εκανα ερευνα αγορας, αλλα καθως θελω να παραμεινει το συστημα αθορυβο οπως ειναι τωρα προσανατολιζομαι σε μια λυση που θα περιλαμβανει το κατα δυναμην αθορυβο φαν.Αν βαλεις στην εξισωση και τον παραγοντα slim οι επιλογες ειναι ελαχιστες μεταξυ των οποιων

https://www.e-shop.gr/noiseblocker-blacksilent-pro-fan-pc-p80mm-p-PER.641566

https://www.e-shop.gr/noctua-nf-a9x14-pwm-fan-92mm-p-PER.651272

https://www.e-shop.gr/noctua-nf-a12x15-flx-fan-120mm-p-PER.818199

Βλεποντας το λινκ σου με τα ψυκτρακια ειδα οτι περιλαμβανουν και thermal pad.Αυτο μου δωσε την ιδεα να κανω κατι τετοιο

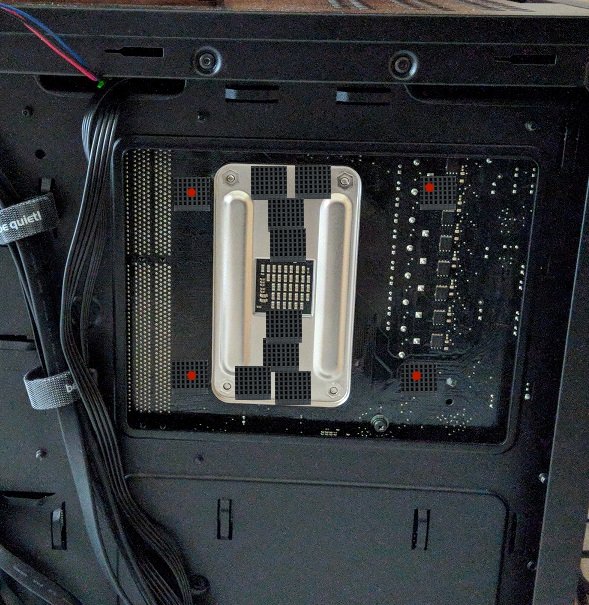

και να βαλω ενα φανακι που θα στηριζεται στα ψυκτρακια που σημειωσα με κοκκινο, μαλλον το 92 το noctua  που ταιριαζει και με τις διαστασεις του χωρου απο το backplate ως εκει που προτεινες να βαλω ψυκτρακια.Πισω απο τα chokes εννοειται θα βαλω ολοκληρη σειρα απο ψυκτρακια.Ολα αυτα υπο την προυποθεση οτι τα ψυκτρακια ειναι το πολυ 6-7 mm σε υψος και τα thermal pad ειναι αυτοκολλητα.Υπαρχουν thermal pad που κολλανε?Και απο τις δυο πλευρες?Δε γνωριζω καθολου τι παιζει με αυτα.
