Φούρνος εστίες σύνδεση

[vasilissouvlaki]

Πήραν οι γονείς μου φούρνο με εστίες και πήγα να το συνδέσω και επειδή το δικό μου είναι με φις νόμιζα ότι θα ήταν το ίδιο αλλά δεν είναι. Οι εστίες είναι ρυθμιζομενες από την εστία. Κάποια βοήθεια.

[mikevchq]

Πρέπει να συνδεθούν ανεξάρτητα. Πόσες γραμμές φτάνουν πίσω από τον φούρνο; Πόσες φάσεις η κάθε γραμμή;

[NikosKallithea]

Ανεβασε και μια φοτο απο την παροχη που υπαρχει πισω απο την κουζινα

[vasilissouvlaki]

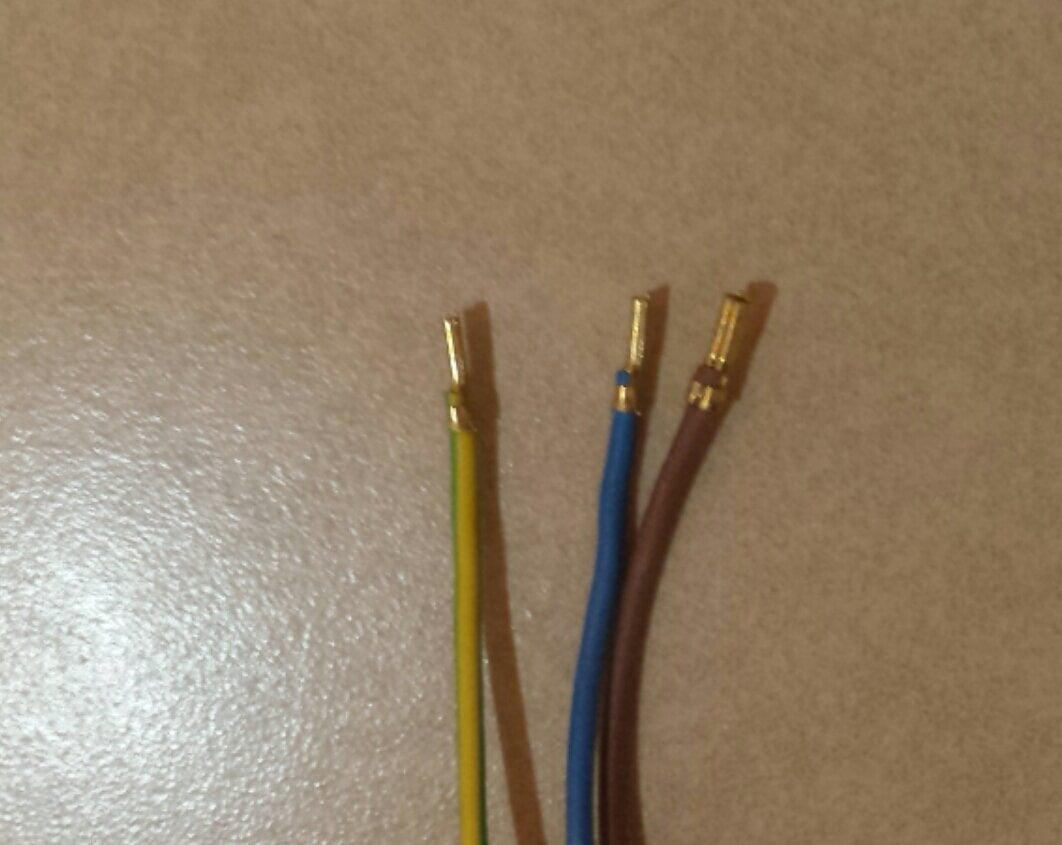

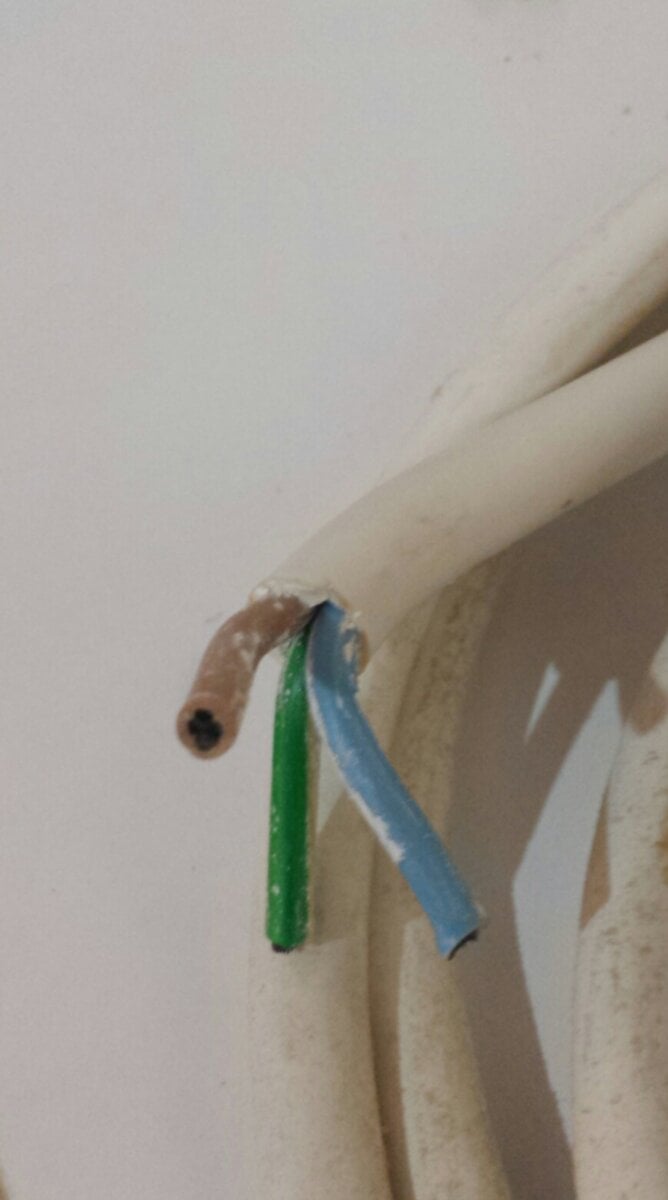

Η πρώτη από το φούρνο και η δεύτερη από το τοίχο

[hp8]

Spoiler

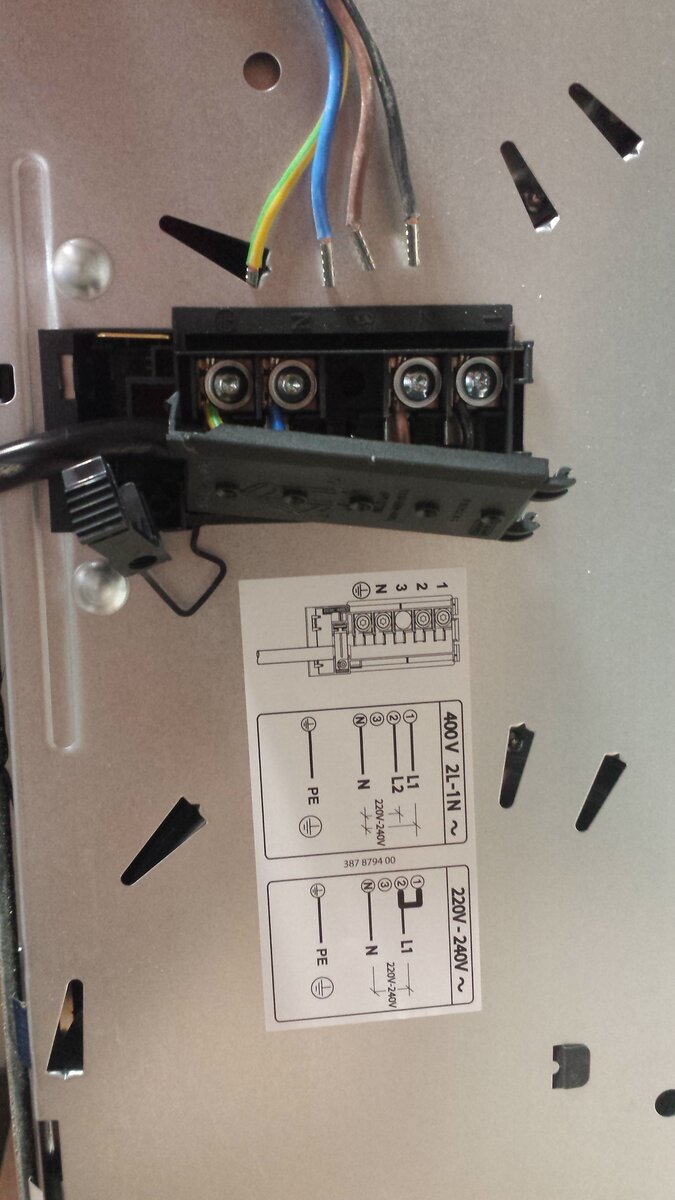

στην πρώτη φωτο υπάρχει και ενα μαύρο καλώδιο σε αυτήν λείπει

[KoreanW]

Just now, hp8 said:

  Reveal hidden contents



στην πρώτη φωτο υπάρχει και ενα μαύρο καλώδιο σε αυτήν λείπει

το μαύρο καλώδιο είναι για να συνδέσει μια επιπλέον φάση σε περίπτωση που έχει τριφασικό

ο ts φαίνεται ότι έχει μονοφασικό, οπότε αρκεί να συνδέσει τη φάση του σπιτιού και να γεφυρώσει τα (1) κ (2)

στον τοίχο θα συνδέσει μια κλέμα από την οποία θα φεύγουν χωριστά καλώδια για εστίες κ φούρνο (αν και ιδανικά θα μπορούσε να έχει χωριστές γραμμές)

το συμπέρασμα που βγάζω είναι ότι αν δεν το έχει ο ts,
πρόκειται για μια από τις περιπτώσεις που καλύτερα να μην ασχοληθεί ο ίδιος

[hp8]

2 λεπτά πριν, KoreanW είπε

το μαύρο καλώδιο είναι για να συνδέσει μια επιπλέον φάση σε περίπτωση που έχει τριφασικό

ο ts φαίνεται ότι έχει μονοφασικό, οπότε αρκεί να συνδέσει τη φάση του σπιτιού και να γεφυρώσει τα (1) κ (2)

στον τοίχο θα συνδέσει μια κλέμα από την οποία θα φεύγουν χωριστά καλώδια για εστίες κ φούρνο (αν και ιδανικά θα μπορούσε να έχει χωριστές γραμμές)

το συμπέρασμα που βγάζω είναι ότι αν δεν το έχει ο ts,
πρόκειται για μια από τις περιπτώσεις που καλύτερα να μην ασχοληθεί ο ίδιος

συμφωνώ Στη δική μου  επειδή ο φούρνος είχε σουκο  με 2,5 καλώδιο  και δεν ήθελα να το κόψω για την εγγύηση έβαλα ξεχωριστό πινακακι με 16Α

[KoreanW]

εγώ κανονικά είμαι αναφανδόν υπέρ του DIY
αλλά φοβάμαι ότι η επόμενη ερώτηση θα είναι "τί είναι κλέμα;" ...

[vasilissouvlaki]

Όλα οκ. Τα σύνδεσα. Το μαύρο και το καφέ γεφυρωσα και όλα κομπλέ.
