Αλλαγη Θερμοστάτη

[Κατεργάρης]

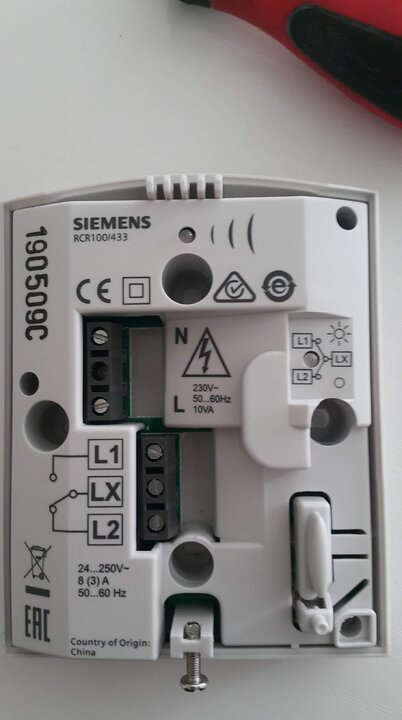

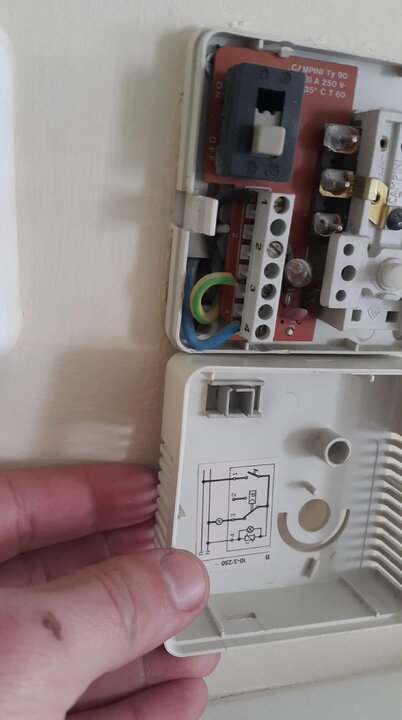

Καλησπερα. Θελω να αλλάξω έναν παλιο αναλογικό θερμοστάτη με τον  Siemens RHD100RF/SET. Από το τοίχο βγαίνουν 3 καλωδια (μαύρο = φάση μπλε = ουδετερο κιτρινοπρασινο = εντολή) Υπάρχει η δυνατότητα σύνδεσης. Με μια πρώτη ματιά θα βάζα LX = φάση  L2 = εντολή  και L1 = ουδέτερο. Σας βάζω και εικονες αν μπορείτε να πείτε την άποψή σας.

[nick#18]

Ν: μπλε
L ΣΚΕΤΟ: ΜΑΥΡΟ

Δες αν γεφυρωνει μονο του το LX με το L με ενα πολυμετρο που συμφωνα με το σχεδιο δεν το κανει αλλιως θελει γεφυρα απο το L που να παρεμβαλεται και ασφαλεια συμφωνα με το σχεδιο της siemens. Κανονικα σου λεει εχεις ξεχωριστο ρευμα απλα για να τροφοδοτησεις το θερμοστατη (L, N) και ξεχωριστο που βαζεις στις επαφες αναφερομενο στο ξεχωριστο κυκλωμα του καυστηρα (L1,LX,L2) . Εσενα πρεπει να τροφοδοτειται ολο απο τον καυστηρα οποτε με γεφυρα και χωρις ασφαλεια αφου θα ειναι κοινη θα εισαι οκ.

L1: Kιτρινο εντολης

LX, L1, L2 τι ειναι: εχεις 2 μεταγωγικες επαφες ρελε μια Normal Close (L2) Kαι μια Νormal Open (L1) οι οποιες τροφοδοτουνται απο το LX που εχει standby 230V. Σε κατασταση αδρανειας που δεν εχει κανει κλικ ο θερμοστατης δινει 220V στην L2 που δεν θα συνδεσεις.  Οταν οπλισει ο θερμοστατης, μεταβαλεται η επαφη φευγει απο την L2 και δινει ρευμα στην L1 οπου ειναι η εντολη προς τον καυστηρα σου

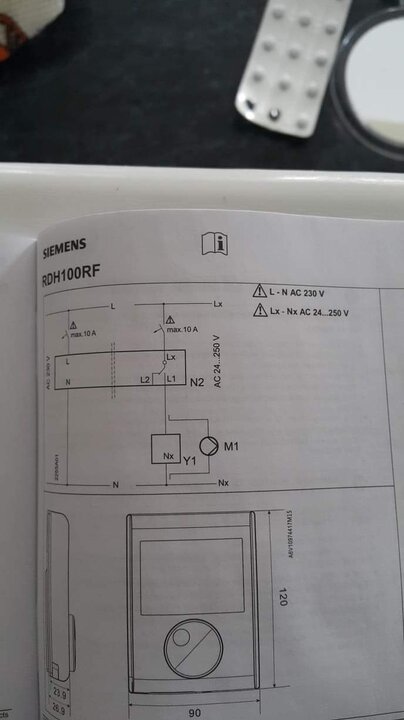

Δεν εχει τυχει ποτε να συνδεσω τετοιο πραγμα αλλα συμφωνα με τα σχεδιαγραμματα του παλιου και του νεου θερμοστατη ετσι θα λειτουργησει





Edit:
Εκανα και ενα γκουγκλαρισμα, με γεφυρα τα βαζουν οπως σου εγραψα.

Κλεισε και την ασφαλεια του καυστηρα και δοκιμασε με δοκιμαστικο να δεις οτι δεν εχει ρευμα ε! Τα 230 σκοτωνουν..

Επεξ/σία 23 Απριλίου 2020 από nick#18

[Curtis76]

Καλα στα λεει ο φιλος. Δεν υπαρχει καμια αμφιβολια.

[Κατεργάρης]

Σε ευχαριστω πολύ για το χρονο σου.
