Mιας και το άλλο θέμα ειχε γίνει αρκετά μεγάλο και με διαφορετικό περιεχόμενο απο τον τίτλο του θα ξεκινήσω ενα νέο εδω.

Σας παρουσιάζω το Single Stage (μονοβάθμιο Phase Change) που έφτιαξα εξ ολοκλήρου απο την αρχή.



1)  Ψυκτικό μηχάνημα 1/2+ HP   ( κόστος 290 Ευρώ)

  • Compressor Aspera NEK2150GK 1/2+ HP
  • Condenser 40x28x13cm
  • Βάση στήριξης

2) Evaporator χειροποίητο ( κόστος 50 Ευρώ)

3) Έυκαμπτος αναρρόφησης ( κόστος 15 Ευρώ)

4) Τριχοειδής σωλήνας 0,91mm 3.1m ( κόστος 15 Ευρώ)

5) Μανόμετρα Χαμηλής - Υψηλής πίεσης ( κόστος 15 Ευρώ)

6) Φίλτρο κυκλώματος (κόστος 5 Ευρώ)

7) Χάλκινα "Τ", ρακόρ κλπ ( κόστος 15 Ευρώ)

8) Sight Glass ( κόστος 7,5 Ευρώ)

9) Σωλήνες μόνωσης και μονωτική αυτοκόλλητη ταινία ( κόστος 10 Ευρώ)

10) Sleeve για ντύσιμο της επιστροφής ( κόστος 10 Eυρώ)

11) Γεμισμα με αέριο r404a ( κόστος 15 Ευρώ )

12)Κόλληση - συναρμολόγηση - έλεγχος διαρροών - κενό - γέμισμα (κόστος 60 ευρώ)

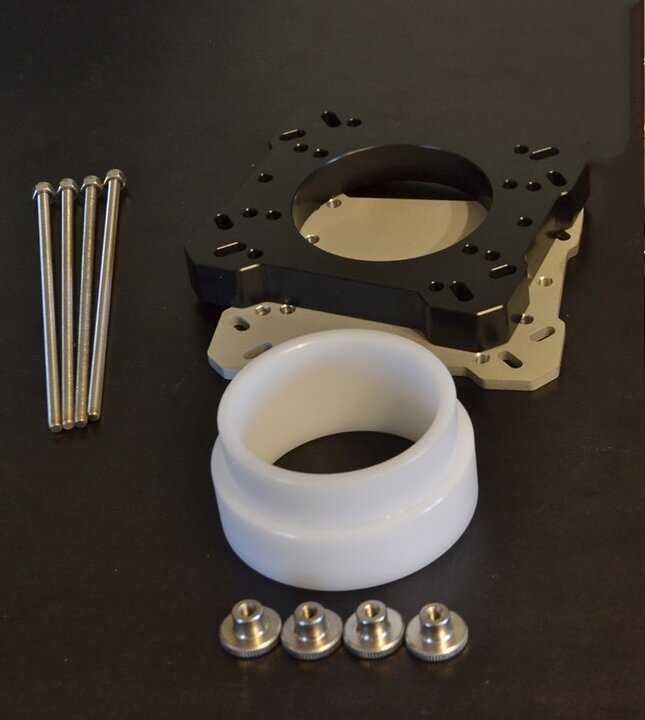

13) Mounting kit ( κόστος 50 Ευρώ)

Συνολικό κόστος ~550 Ευρώ

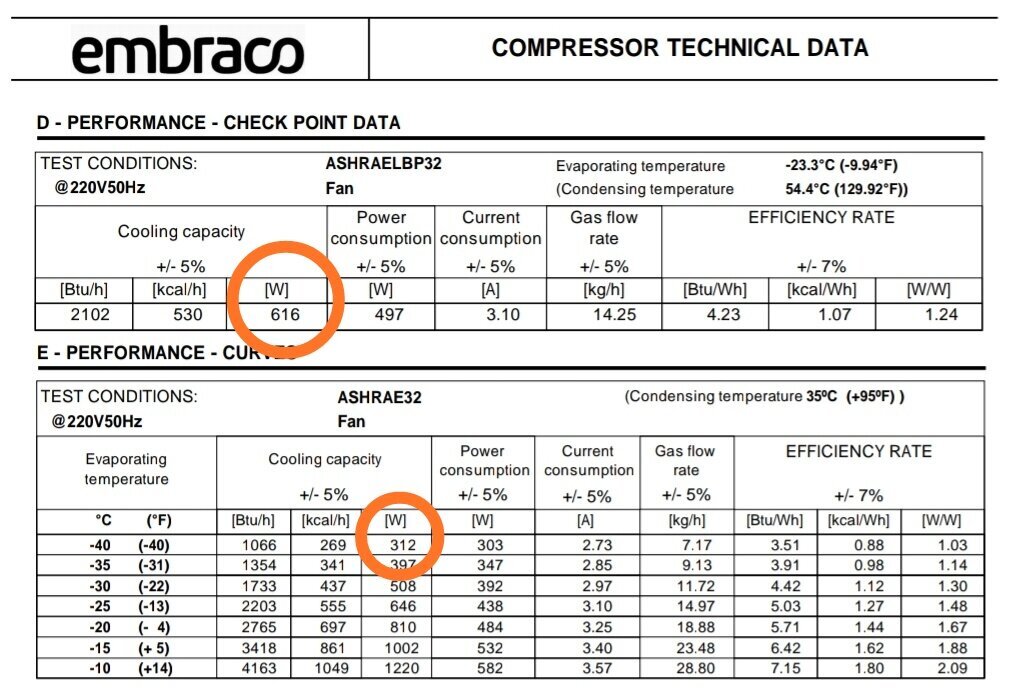

Εδώ τα χαρακτηριστικα του Compressor

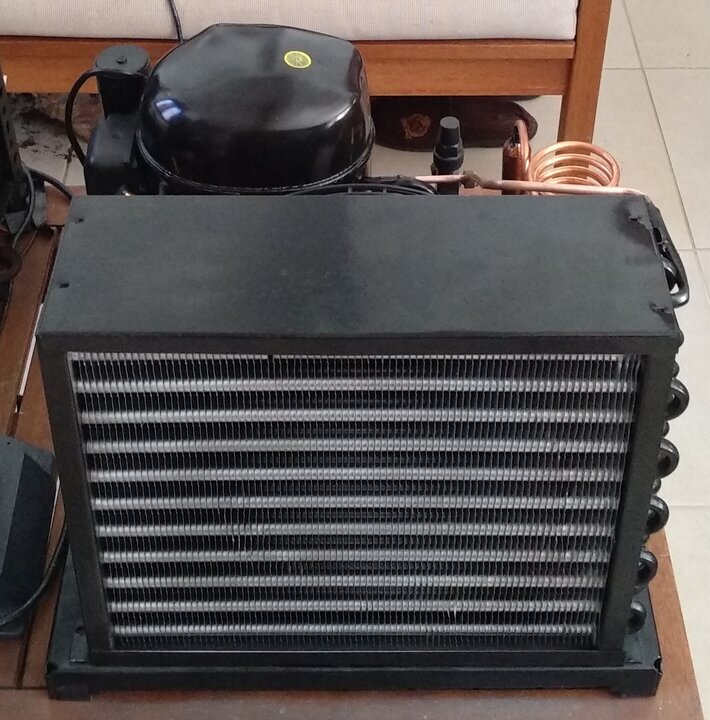

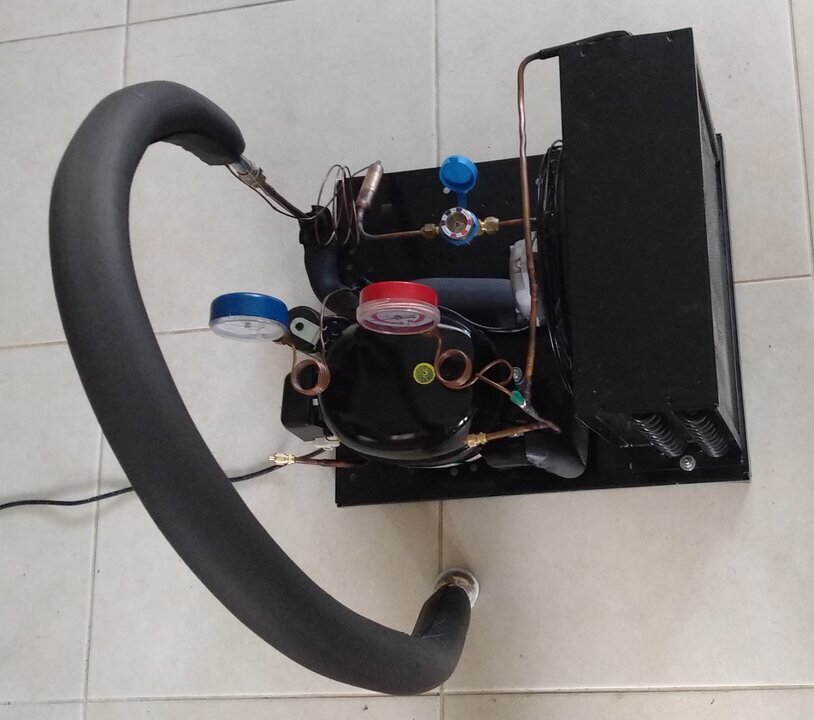

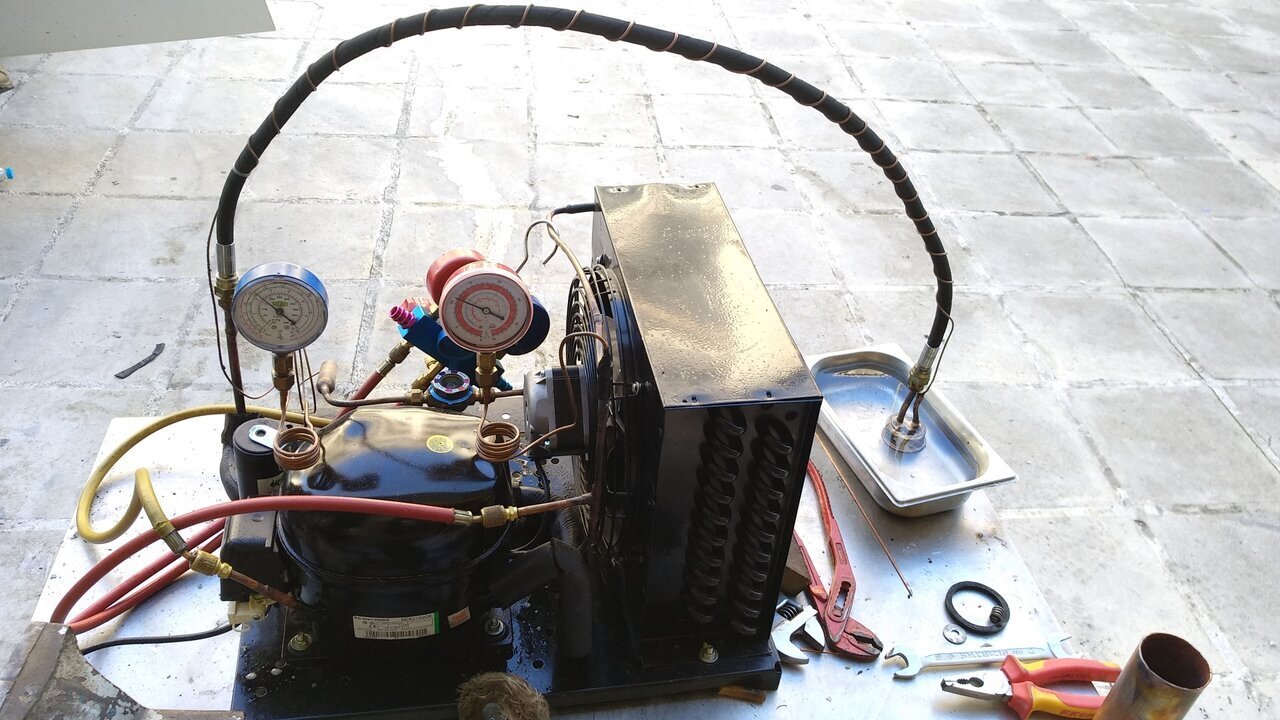

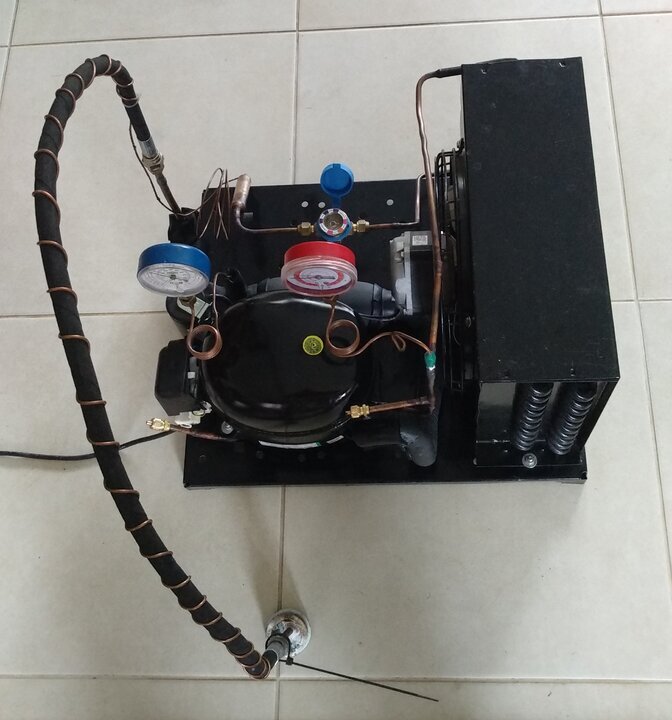

Το ψυκτικό μηχάνημα

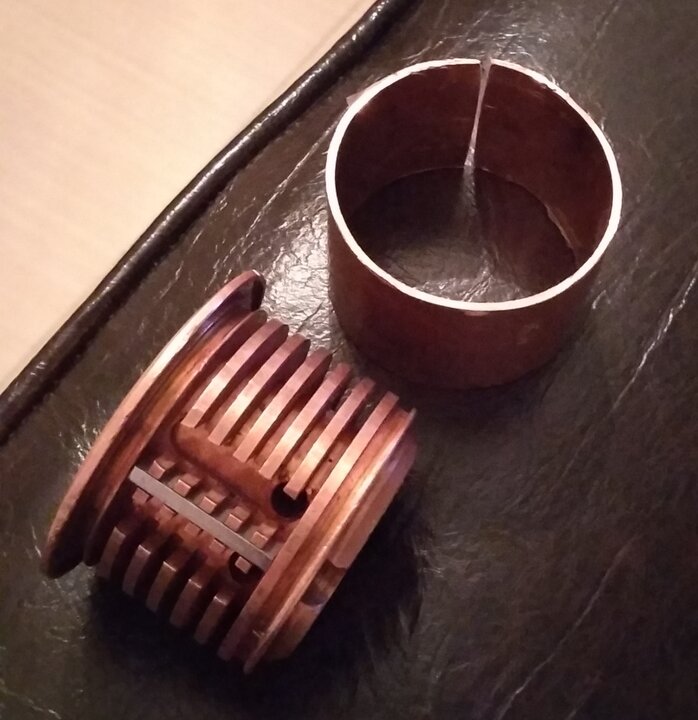

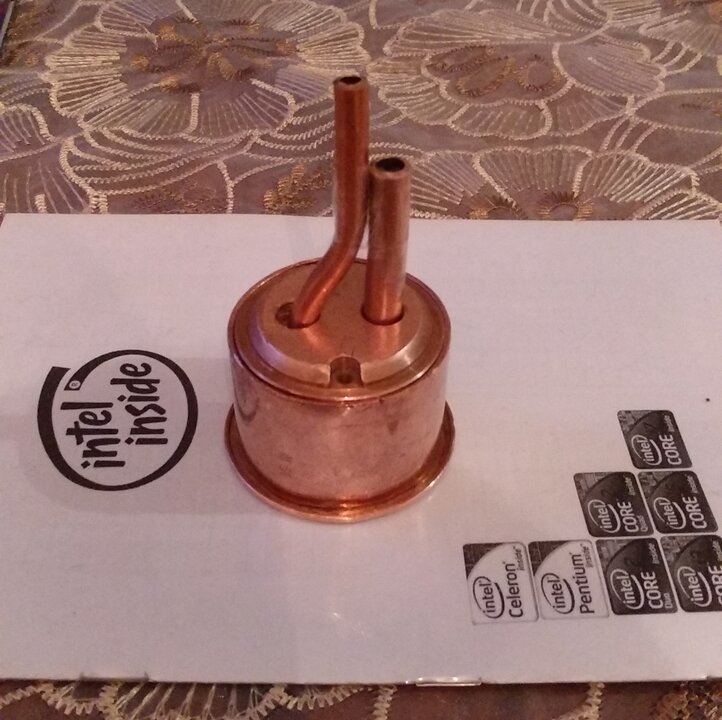

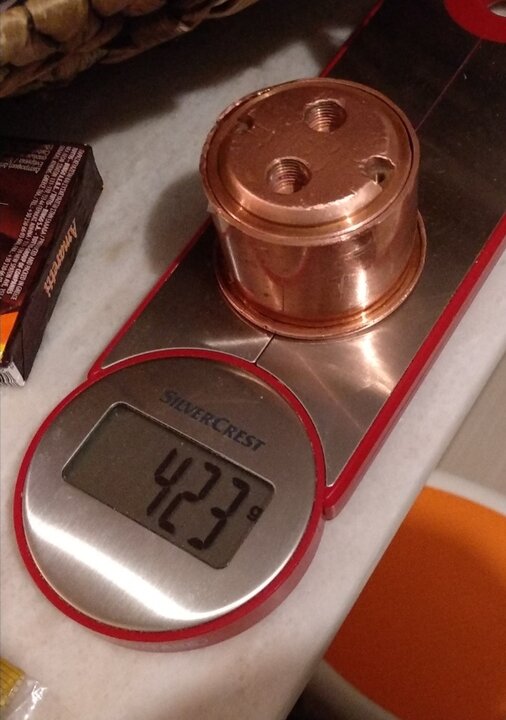

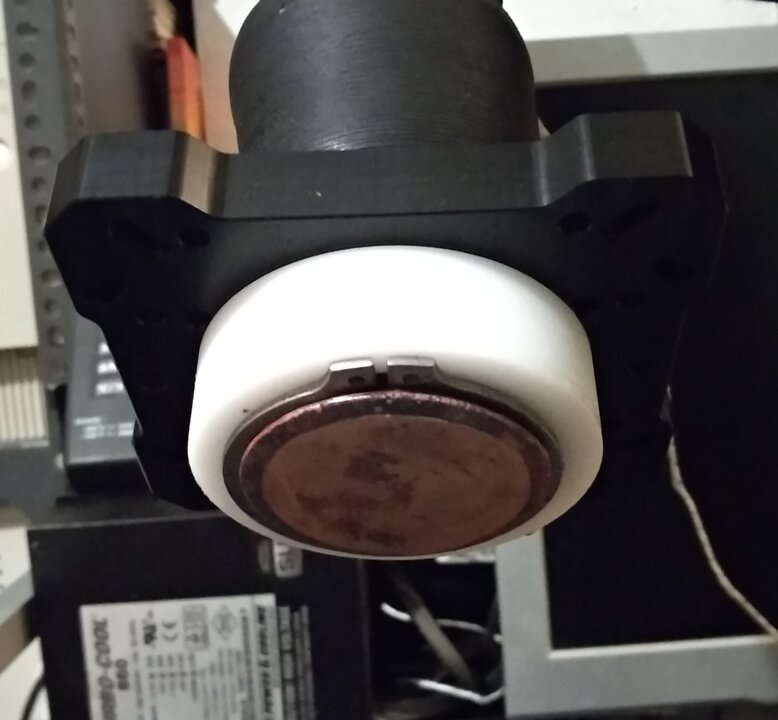

Το Evaporator












Εγινε η συναρμολόγηση

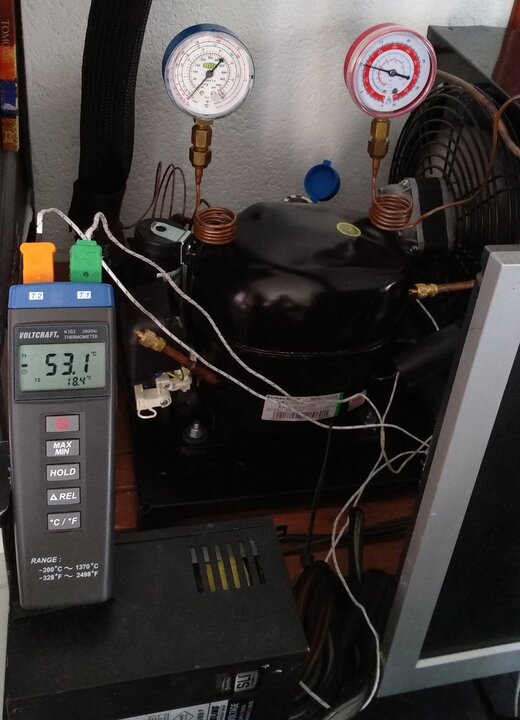

Τελικός έλεγχος για διαρροές , κενό και γέμισμα με r404a

Screenshot_2020-03-11-22-43-52-407_com_miui.gallery.jpg.2eb61279069c46ecaaac5ce1fdbbebd7.jpg



Χωρίς μόνωση






Μόνωση της επιστροφής

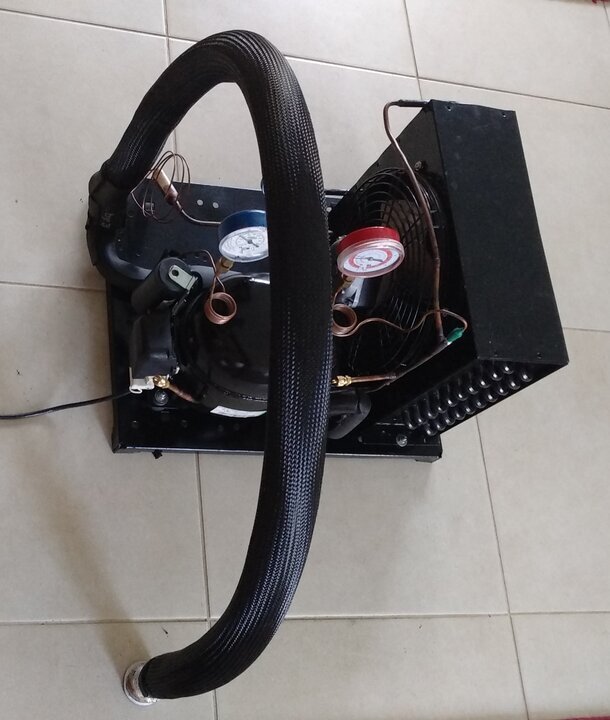

Sleeve στην επιστροφή ( Ευχαριστώ τον Varachio )

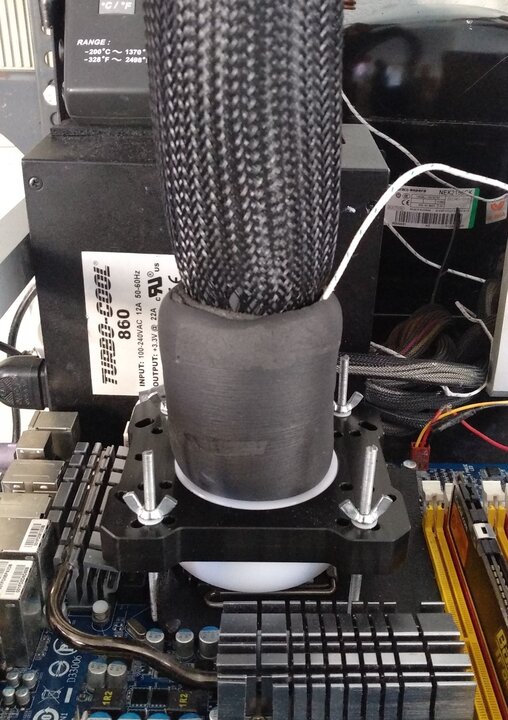

Μένει μόνο να μπει το mounting kit που περιμένω να μου έρθει από Πολωνια


Επεξ/σία από obijuan1983
  • Like 8
  • Thanks 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • Απαντ. 51
  • Δημ.
  • Τελ. απάντηση

Συχνή συμμετοχή στο θέμα

Δημοσ. (επεξεργασμένο)

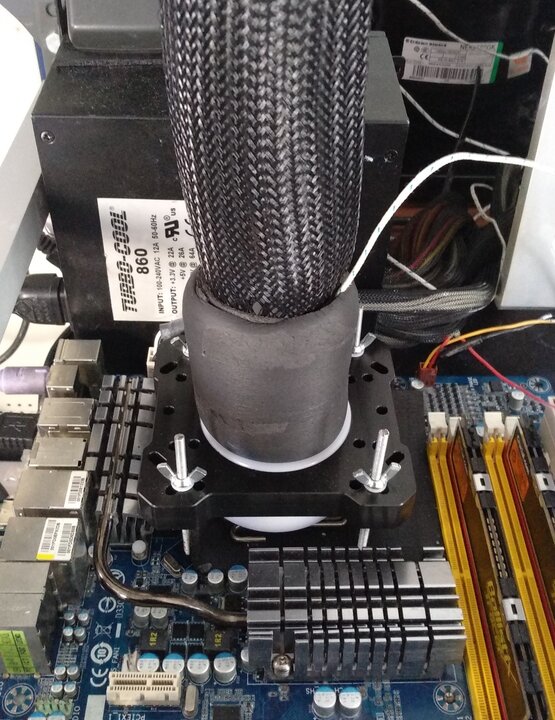

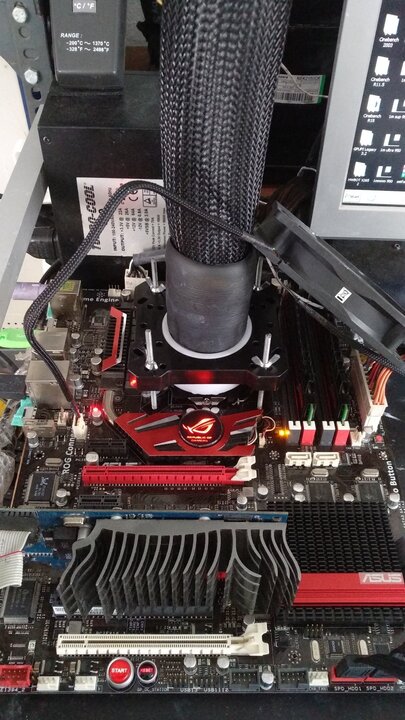

Socket 1366 @ Single Stage

[ ASUS P6T SE ]

[ Corsair Dominator GT DDR3 3x2GB 2000c8 ]

[ Windows XP + Copy Waza ]

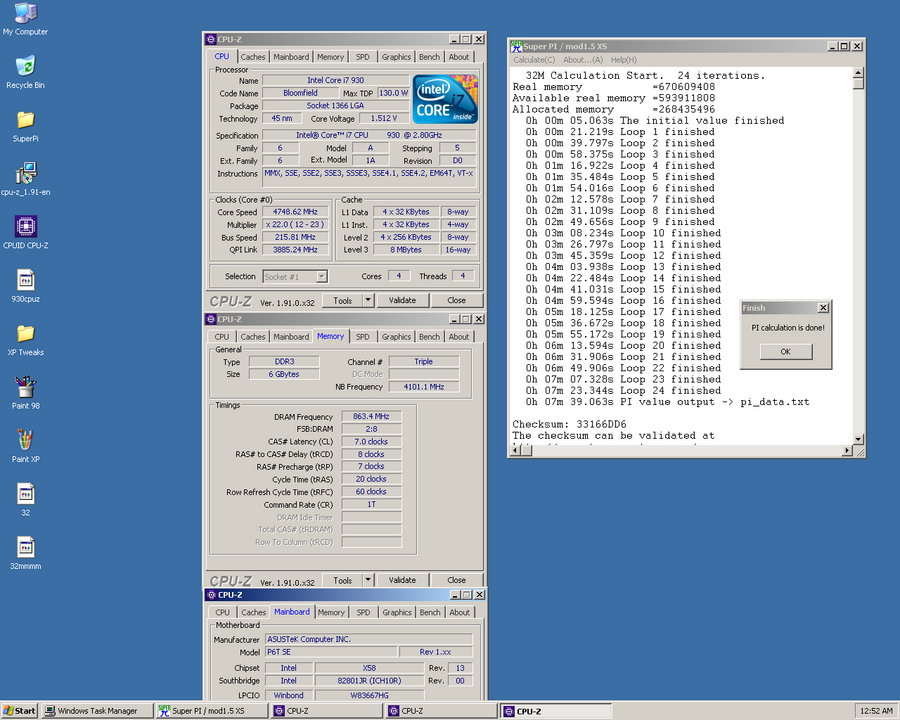

Intel Core i7 930

[email protected]

Single Stage ( 1.52v , - 42C )

Spi32M

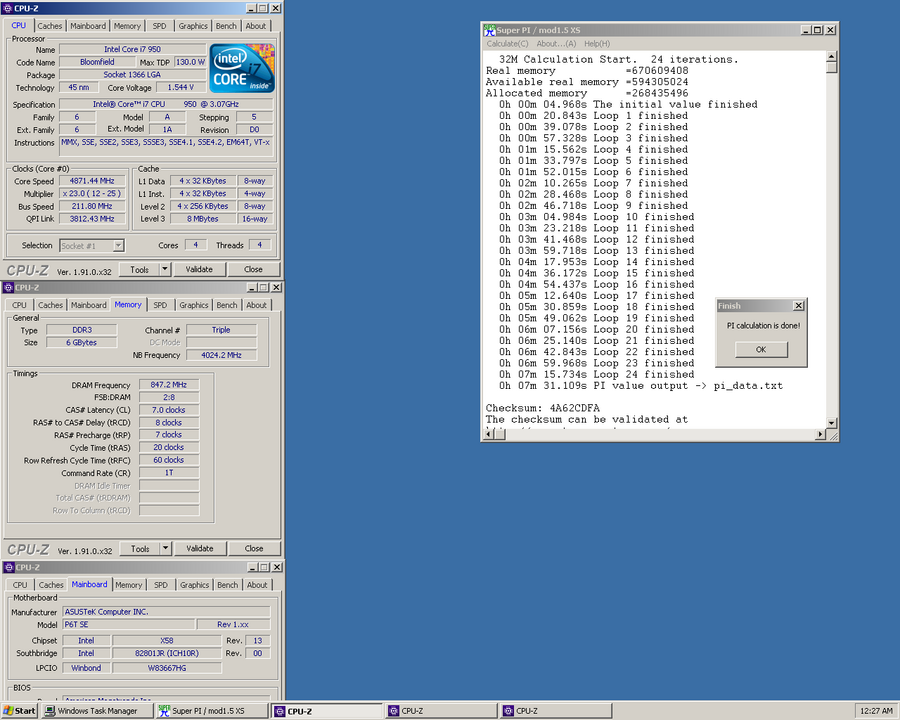

Intel Core i7 950

[email protected]

Single Stage ( 1.55v , -45C )

Spi32M

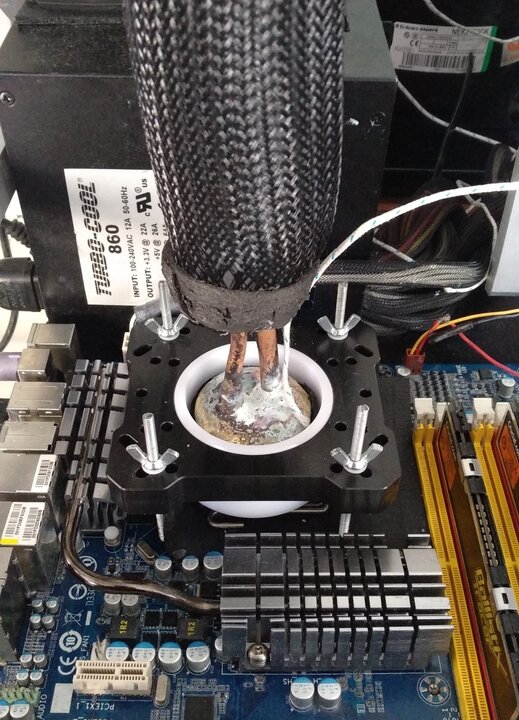

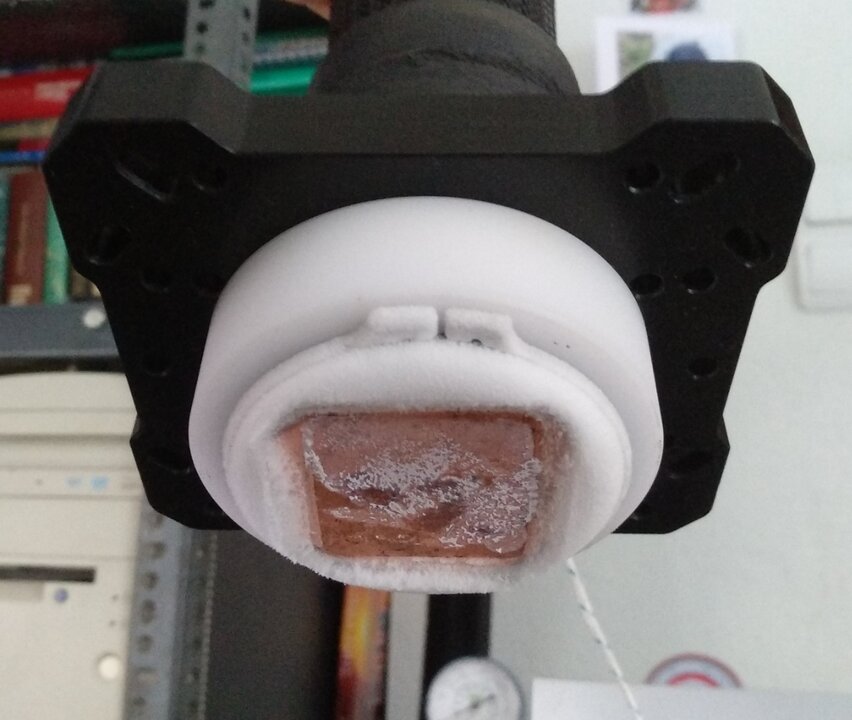

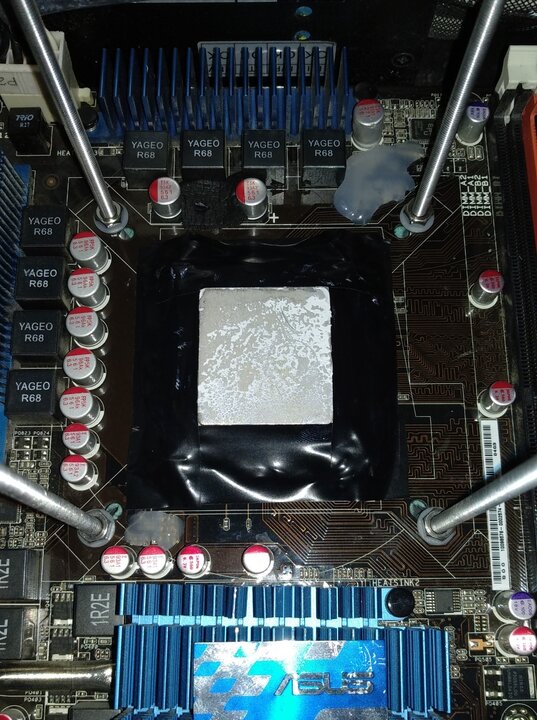

To Evaporator μετά από 2 ώρες benching...

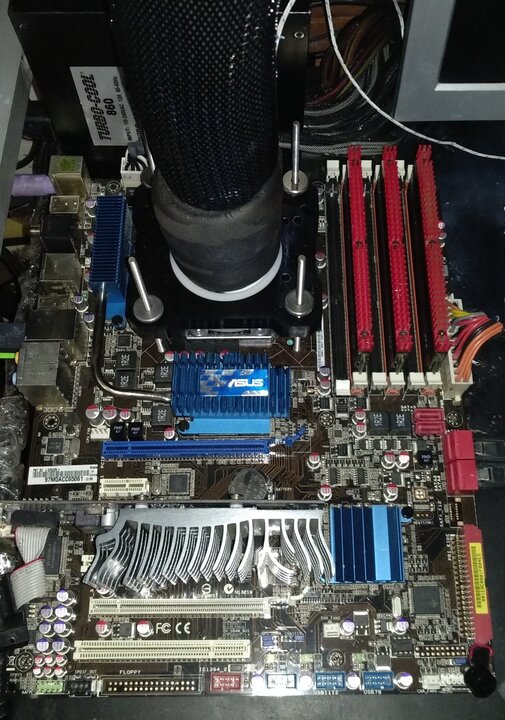

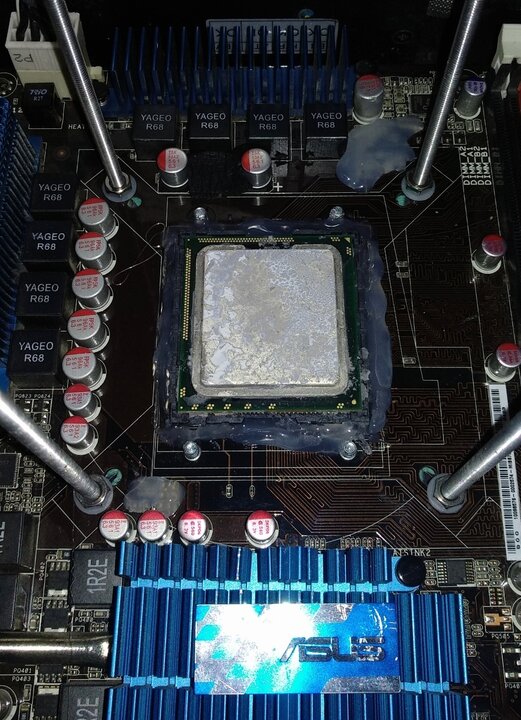

Για να γίνει καλύτερη η στεγανοποίηση αφαιρέθηκε το cpu holder bracket



Επεξ/σία από obijuan1983
  • Like 3
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

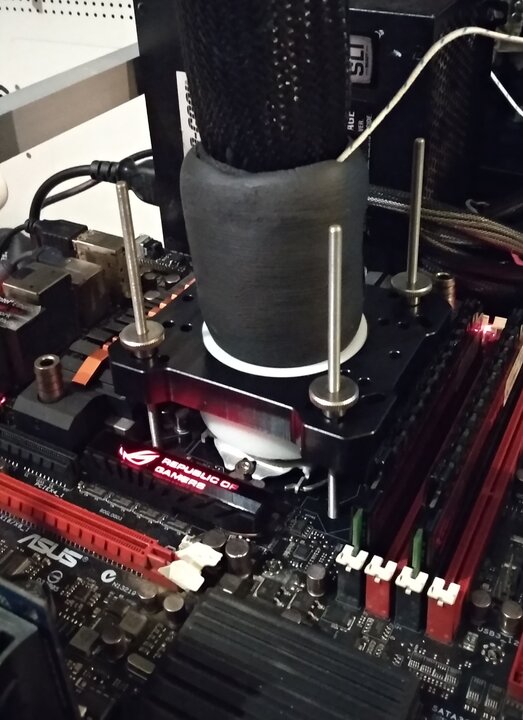

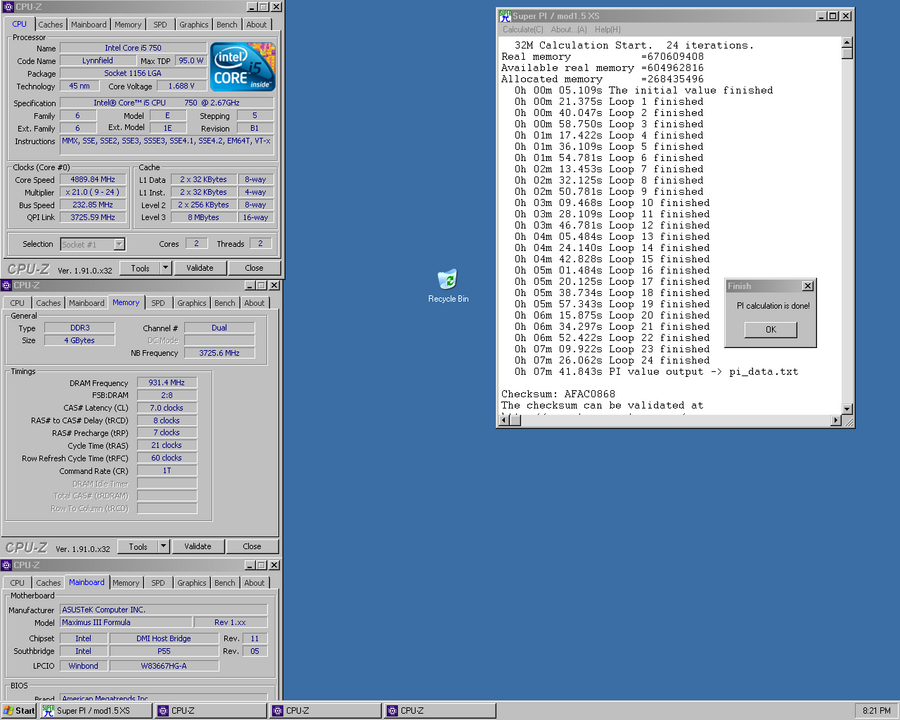

Socket 1156 @ Single Stage

[ ASUS Μaximus III Formula]

[ Gskill Ripjaws DDR3 2x2GB 2000c9 ]

[ Windows XP  ]


Intel Core i5 750

[email protected]

Single Stage ( 1.69v , -40C )

Spi32M


Επεξ/σία από obijuan1983
  • Like 4
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

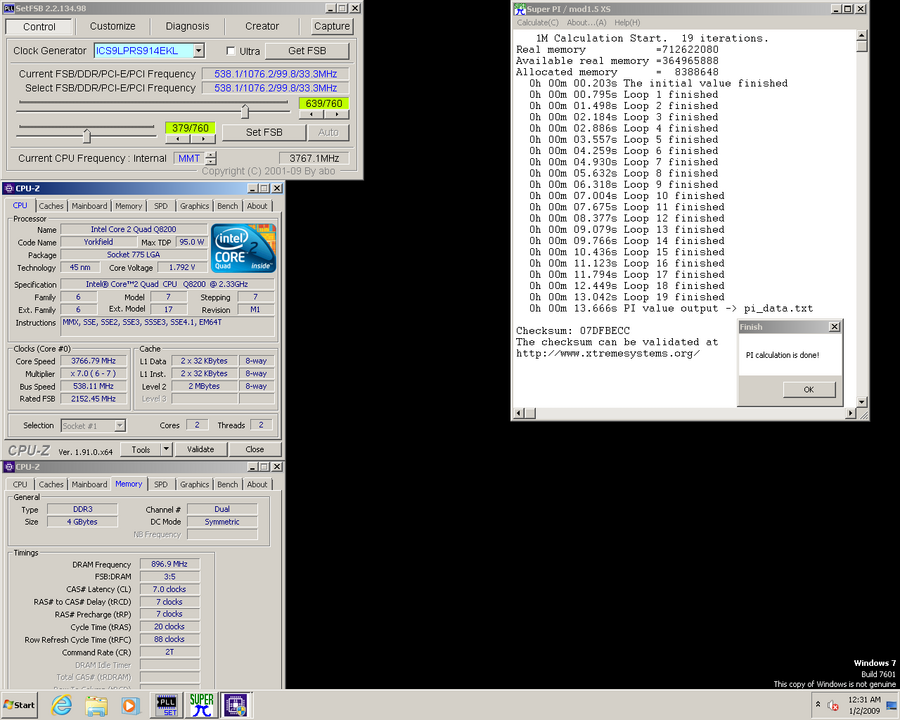

Socket 775 @ Single Stage

[Gigabyte EP45T-UDP3]

[ Corsair Dominator GT DDR3 2x2GB 2000c8 ]





Intel Core 2 Quad Q8200

[email protected]

Single Stage ( 1.76v , -40C )

Spi1M


Επεξ/σία από obijuan1983
  • Like 4
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

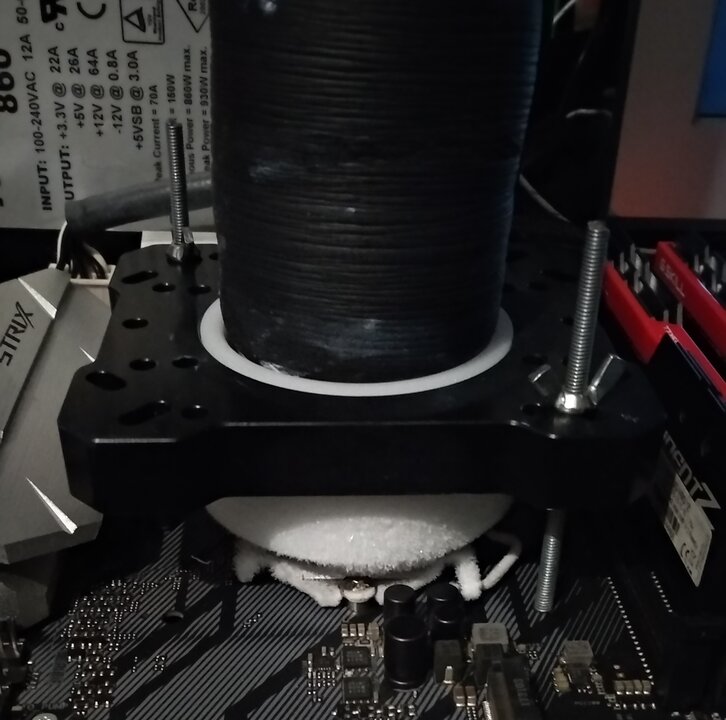

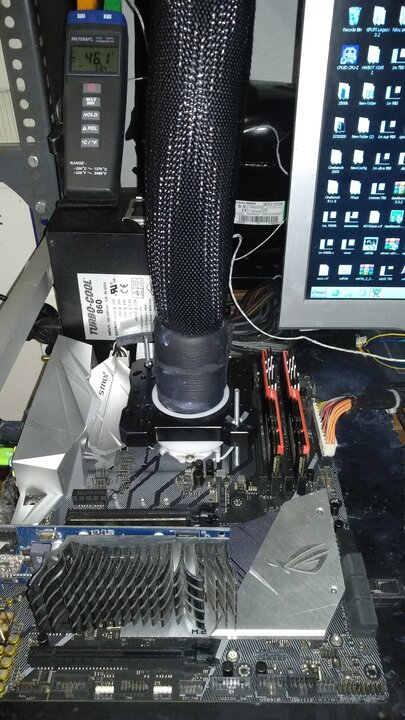

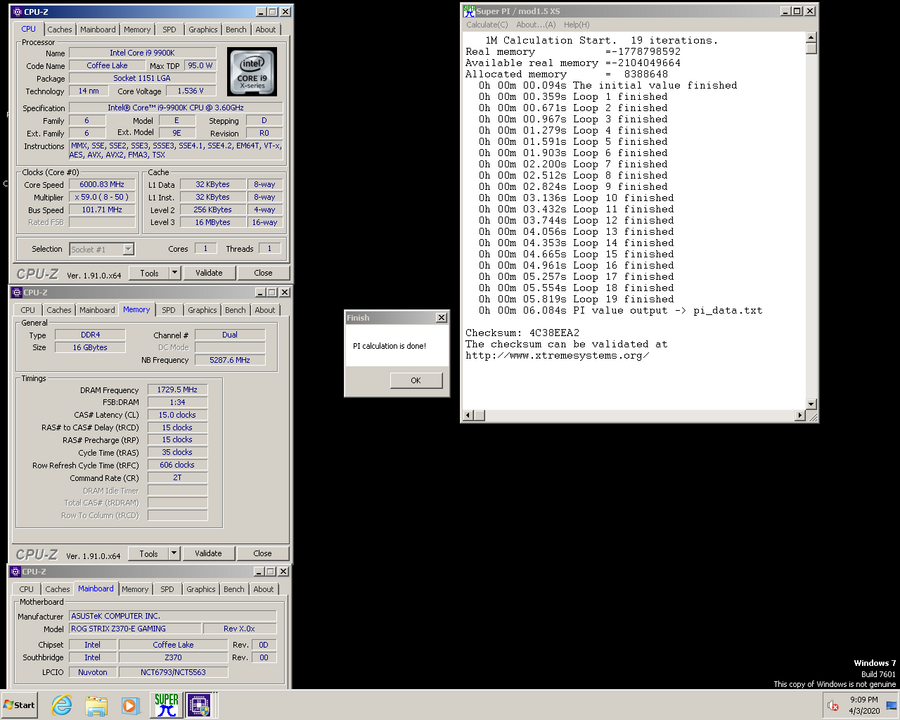

Socket 1151v2 @ Single Stage

[ASUS ROG Strix Z370-E Gaming ]

[ G.Skill Trident Z DDR4 3200c14 ]



Intel Core i9 9900K

[email protected]

Single Stage ( 1.535v , -46C )

Spi1M


Επεξ/σία από obijuan1983
  • Like 6
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • 2 εβδομάδες αργότερα...
Δημοσ. (επεξεργασμένο)

Socket 775 @ Single Stage

[Gigabyte EP45T-UD3R]

[ Corsair Dominator GT DDR3 2x2GB 2000c8 ]

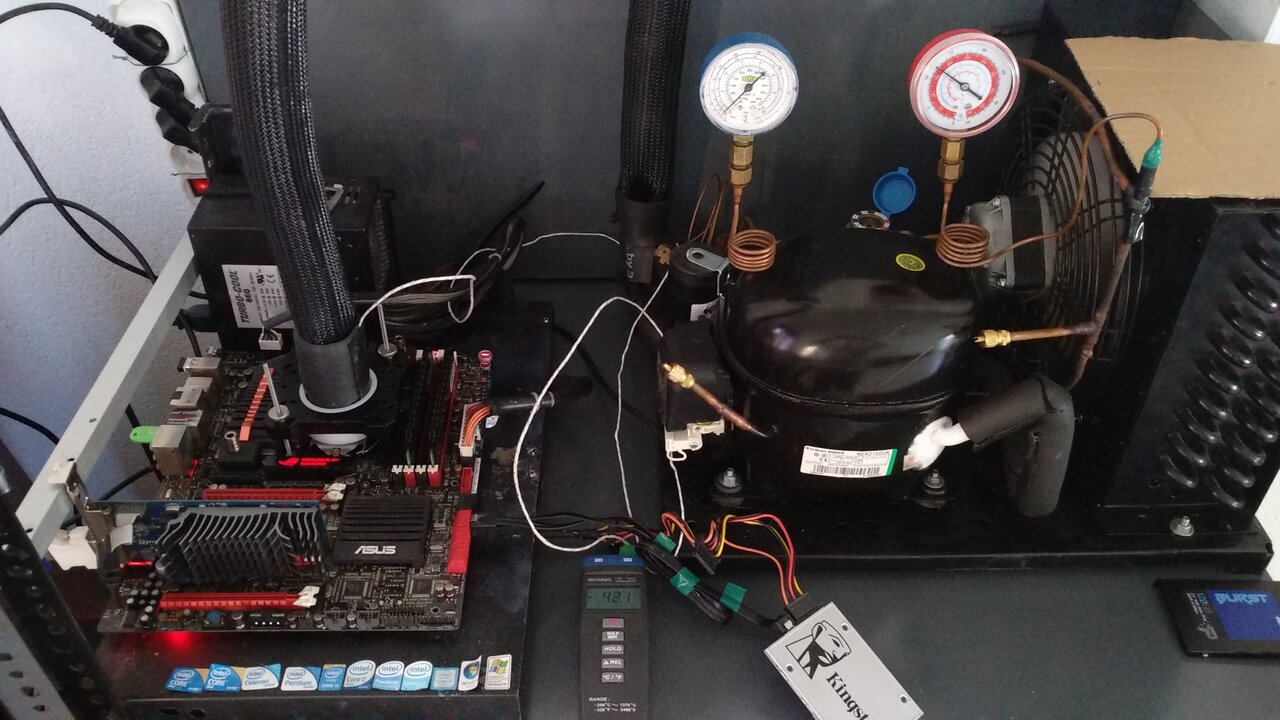

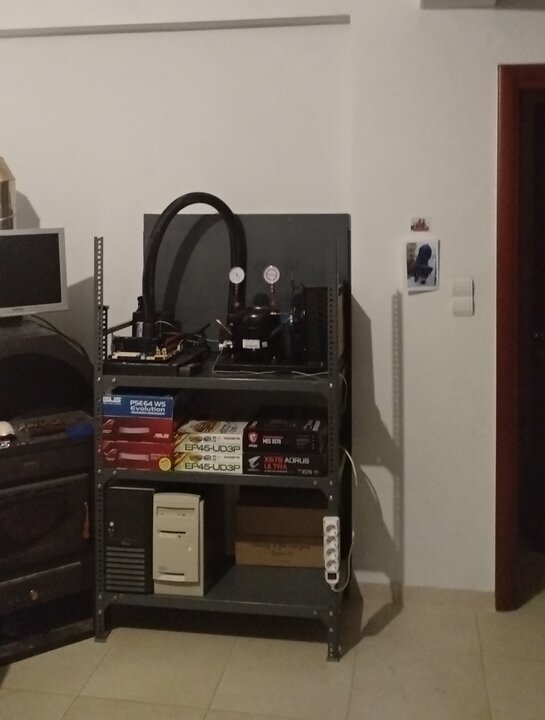

Έγινε και ένα γενναίο καθάρισμα hardware και στήσιμο πάγκου Benching...

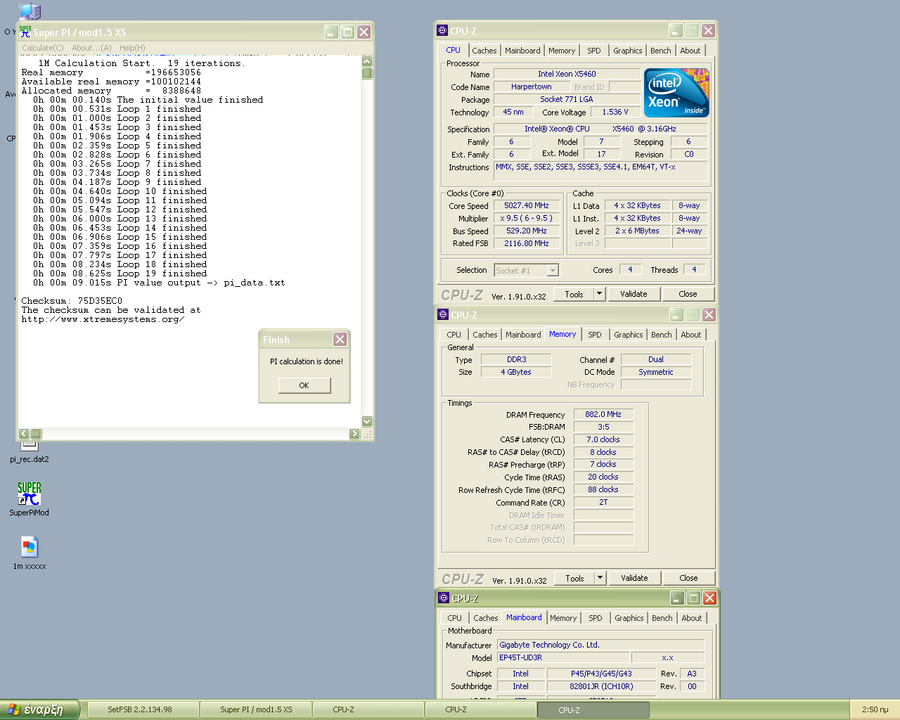

Intel Xeon X5460 s771

[email protected]

Single Stage ( 1.525v , -46C )

Spi1M




Επεξ/σία από obijuan1983
  • Like 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

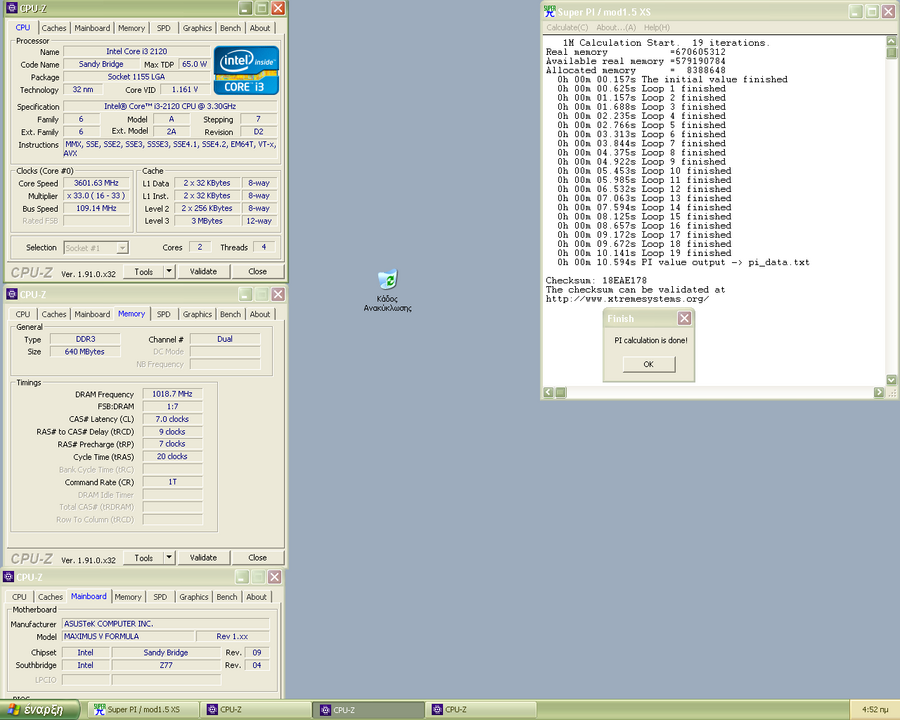

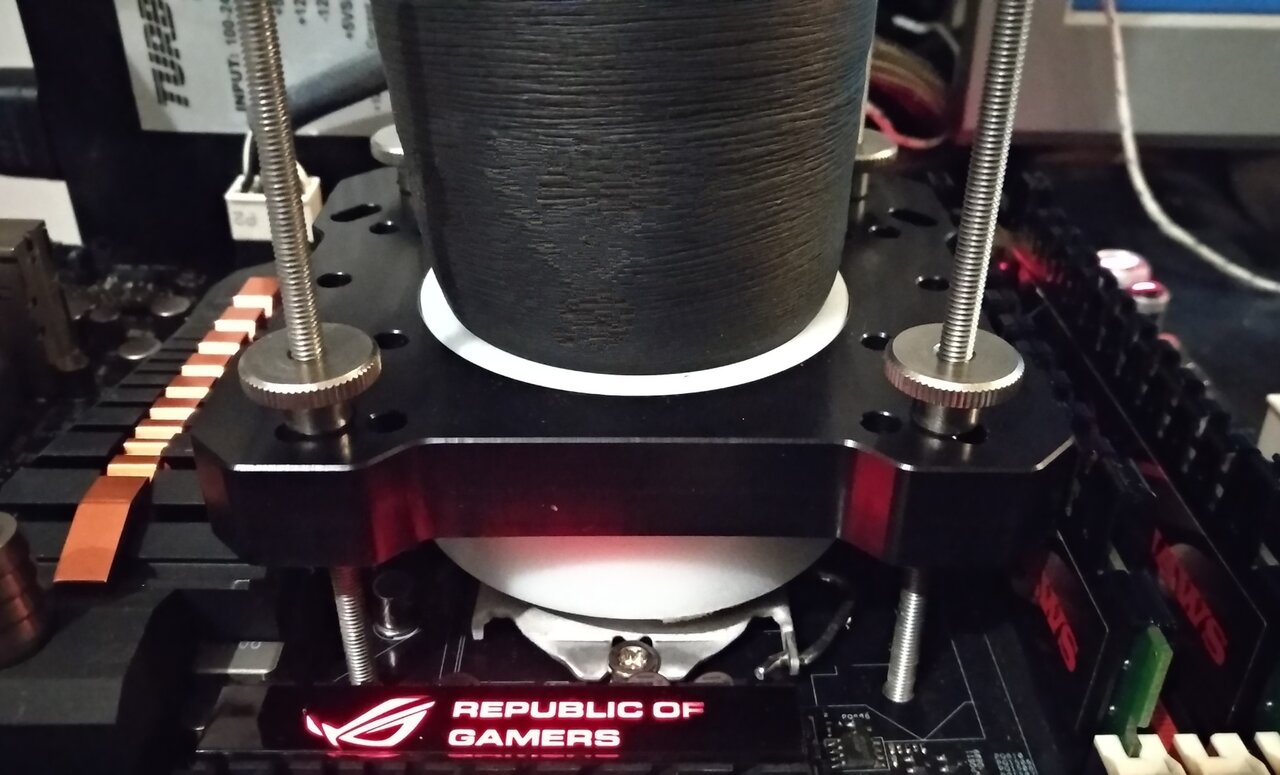

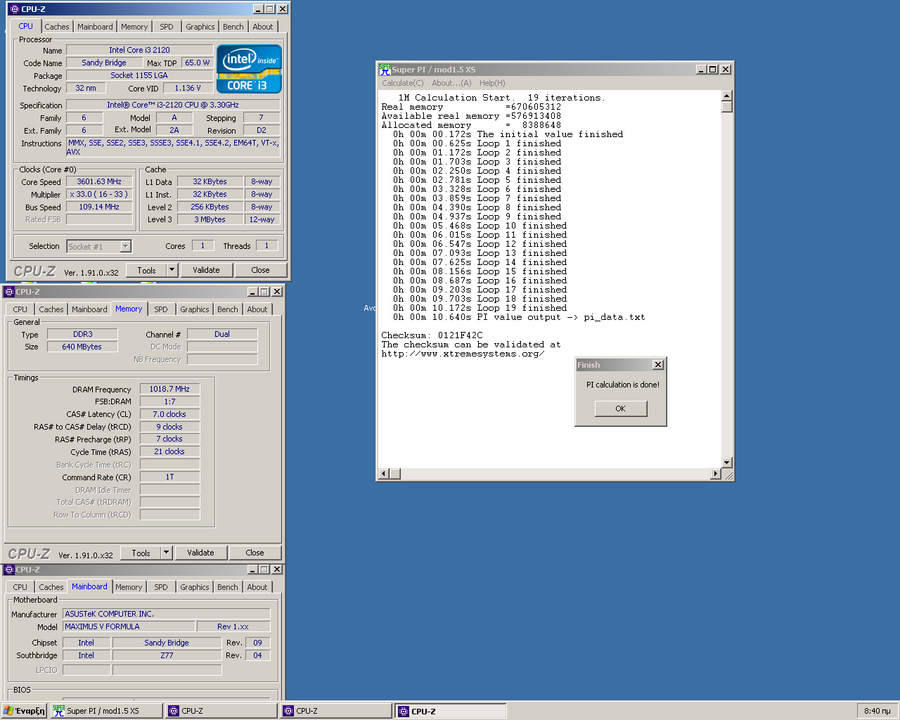

Socket 1155 @ Single Stage

[ ASUS Μaximus V Formula]

[ Gskill Ripjaws DDR3 2x2GB 2000c9 ]

[ Windows XP  ]


Intel Core i3 2120

[email protected]

Single Stage ( 1.45v , - 42C)

Spi1M


Επεξ/σία από obijuan1983
  • Like 4
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

Δοκιμασα 7-8-7, 6-9-7 τα ίδια...σε τέτοιο επίπεδο ελάχιστα προσφέρουν τα subs.

Όμως κατάφερα πριν λίγο να τρέξω στα 109.3 BCLK με στεγνή μητρική οπότε λογικά θα το καταφερω τις επόμενες ημερες



Επεξ/σία από obijuan1983
  • Like 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

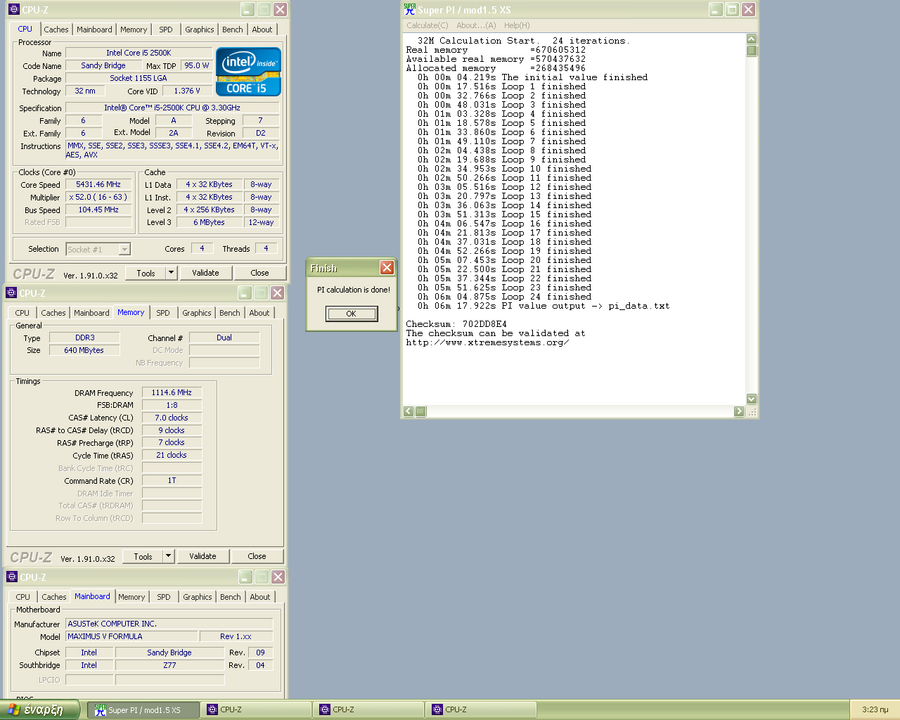

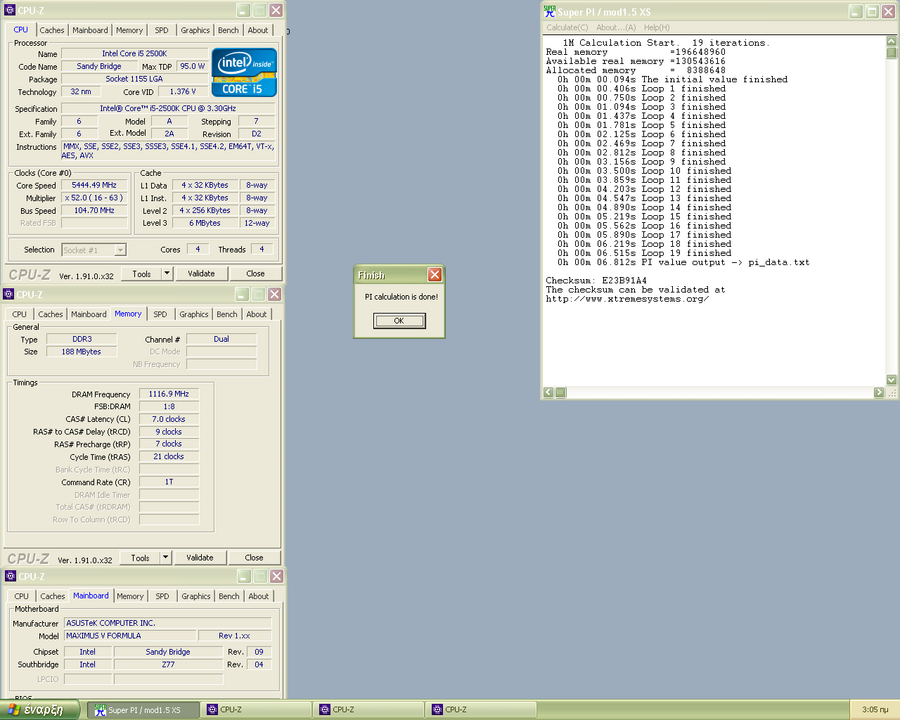

Socket 1155 @ Single Stage

[ ASUS Μaximus V Formula]

[ Gskill Ripjaws DDR3 2x2GB 2000c9 ]

[ Windows XP  ]

Intel Core i5 2500K

[email protected]

Single Stage ( 1.6v , - 45C)

Spi1M




Spi32M


Επεξ/σία από obijuan1983
  • Like 3
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

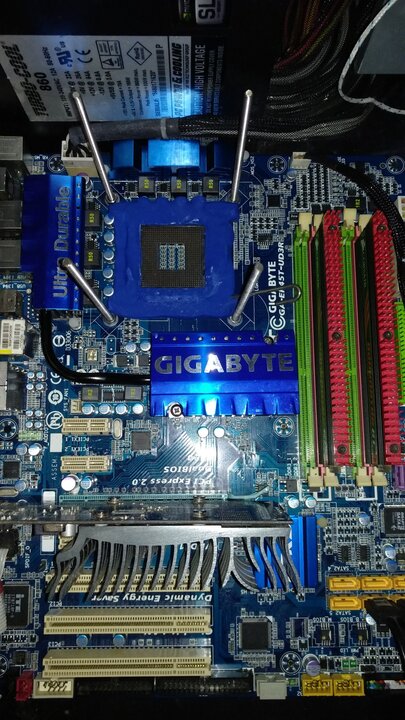

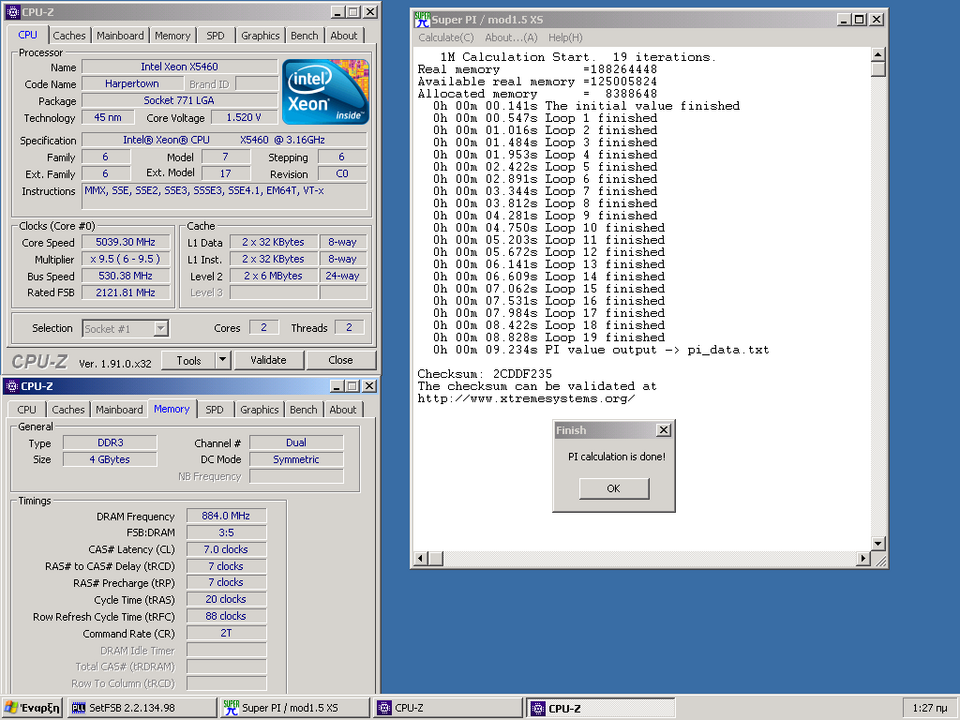

Socket 775 @ Single Stage

[Gigabyte EP45T-UD3R]

[ Corsair Dominator GT DDR3 2x2GB 2000c8 ]

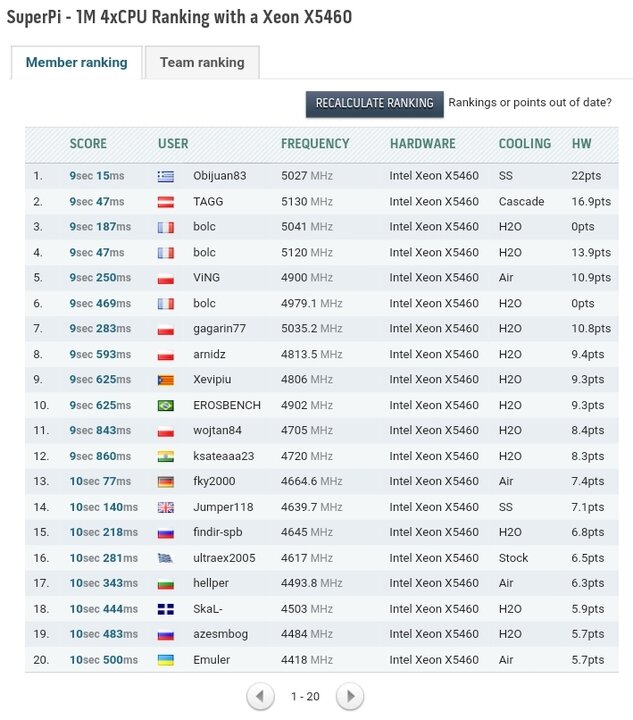

1η θέση με τον Intel Xeon X5460


Επικό run!!!

Intel Xeon X5460 s771

[email protected]

Single Stage ( 1.525v , -55C )

Spi1M

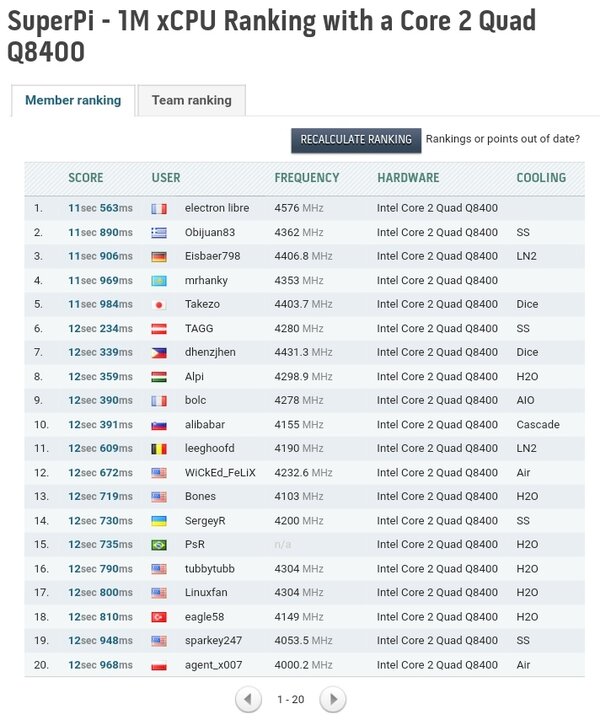

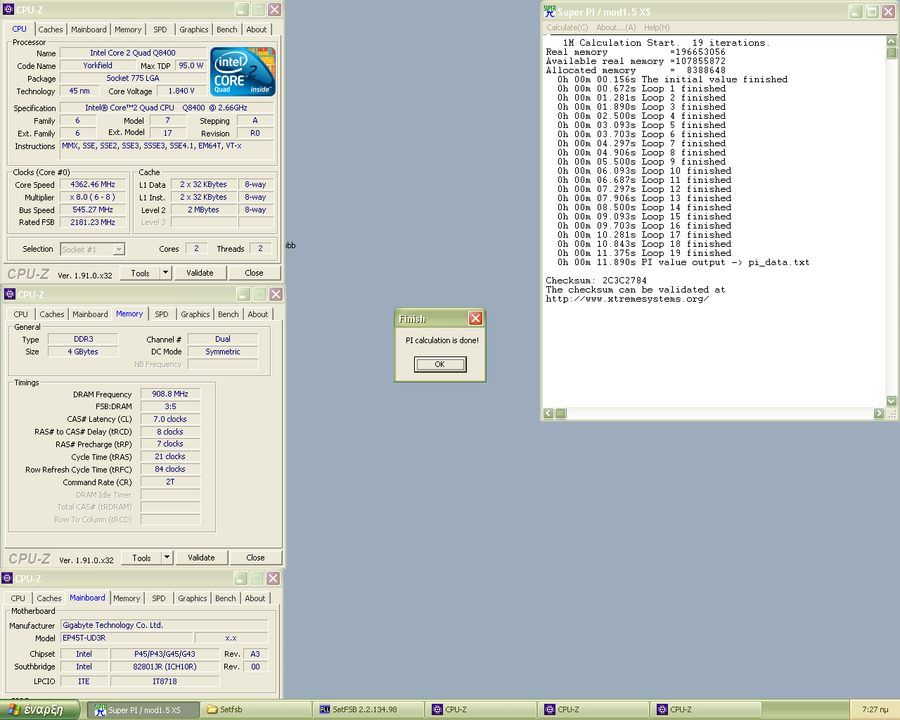

Eπισης 2η θέση με τον Core 2 Quad Q8400


Intel Core 2 Quad Q8400

[email protected]

Single Stage ( 1.84v , -43C )

Spi1M


Επεξ/σία από obijuan1983
  • Like 7
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)



Socket 775 @ Single Stage

[Gigabyte EP45T-UD3R]

[ Corsair Dominator GT DDR3 2x2GB 2000c8 ]

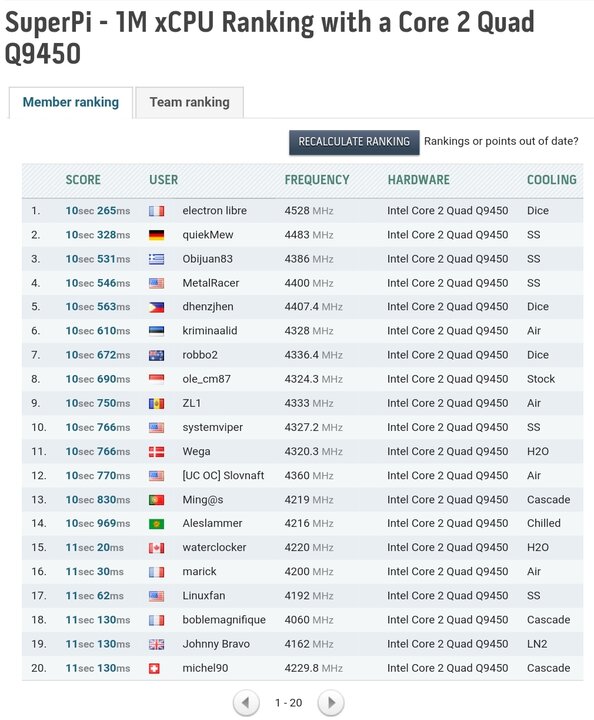

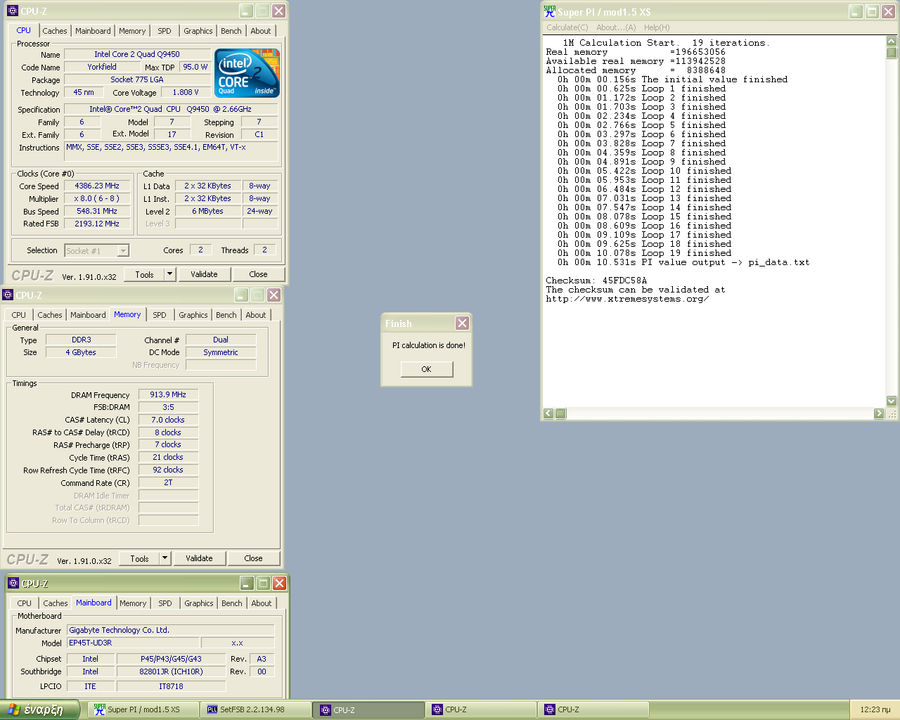

Intel Core 2 Quad Q9450

[email protected]

Single Stage ( 1.80v , -43C )

Spi1M


Επεξ/σία από obijuan1983
  • Like 5
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες
