Καλωδίωση ό,τι να'ναι;

[Silverage]

Καλησπέρα.

Πρόσφατα μετά απο ταλαιπωρία ενεργοποιήθηκε 200άρα vdsl στην Wind.

Επειδή στο δωμάτιο που είναι ο υπολογιστής και το router πιάνω 160-170Mbps είπα να κοιτάξω λίγο τις πρίζες.



 Η κεντρική πρίζα πρέπει να είναι στο σαλόνι γιατί όταν συνδέω το router εκεί πιάνει 198 Mbps. Την άνοιξα να δώ τί καλώδια έχει μέσα αλλά μπερδεύτικα.

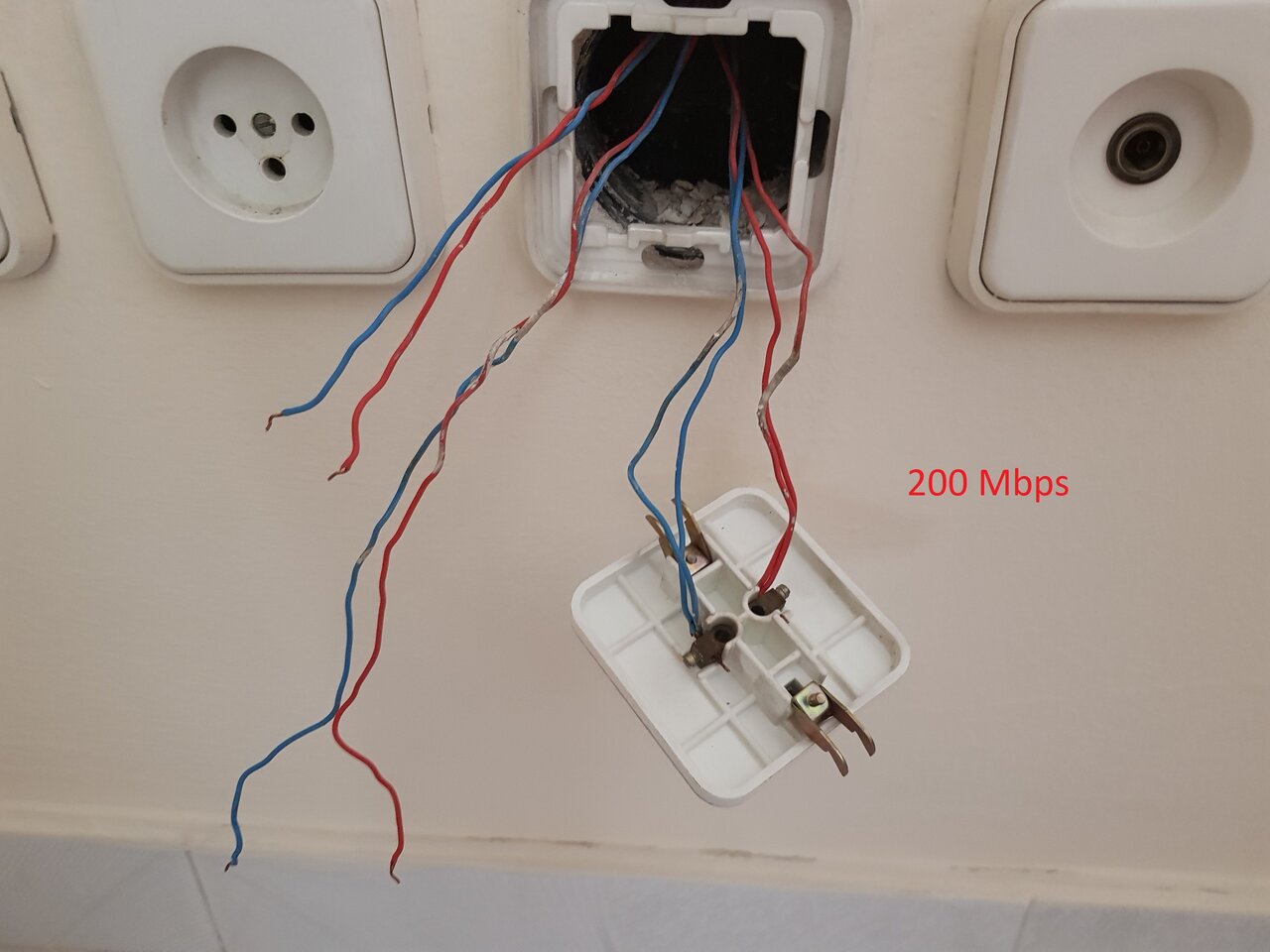

Μέσα έχει 4 ζευγάρια καλώδια απο τα οποία τα 2 είναι ενωμένα μεταξύ τους μπλε-μπλέ, κόκκινο-κόκκινο και συνδέονται στιν πρίζα και άλλα 2 ζευγάρια δεν συνδέονται πουθενά και είναι απλά χωμένα μέσα στην τρύπα.

Ξεχώρισα τα 2 ζευγάρια που ήταν ενωμένα μεταξύ τους και κόπηκε το internet στις υπόλοιπες πρίζες άρα λογικά το ένα ζευγάρι πρέπει να έρχεται απο κάτω απο την είσοδο της πολυκατοικίας και το άλλο δίνει στις άλλες πρίζες του σπιτιού. Όμως δοκιμάζοντας τα καλώδια ξεχωριστά κάθε φορά, μπλέ-κόκκινο και μπλέ-κόκκινο είδα ότι και με τα 2 ζευγάρια πιάνει απο 125 Mbps🤔

Τα άλλα 2 που απλά ήταν χωμένα μέσα στην τρύπα δεν κάνουν τίποτα.

Μπορεί να καταλάβει κανείς πώς είναι συνδεδεμένα;

Φωτογραφίες:

Επεξ/σία 6 Αυγούστου 2019 από Silverage

[NikosKallithea]

4 ώρες πριν, Silverage είπε

εκεί πιάνει 198 Mbps

Στο σχέδιο Δεν βλέπω πουθενά αυτές τις τιμές που αναφέρεις

[Silverage]

22 λεπτά πριν, NikosKallithea είπε

Στο σχέδιο Δεν βλέπω πουθενά αυτές τις τιμές που αναφέρεις

Α, εκεί που λέω 200 είναι τα 198. Έκανα στρογγυλοποίηση.

[NikosKallithea]

Δηλαδή συνδέεις παράλληλα τα δύο ζευγαρια(ραζίμ) Και σου βγάζει 200 ενώ χωριστά σου βγάζει 125 το ενα και 125 το αλλο, να πω θαύμα θαυμα, τι να πω;

Πρέπει να κατέβεις κάτω στην χωνευτη της πολυκατοικίας σου να δεις τι γίνεται με τη γραμμή σου.

[Silverage]

Ακριβώς.

Ξεχωριστά δίνουν 125 Mbps αλλά δεν δουλέουν οι υπόλοιπες πρίζες του σπιτιου. Μαζί δίνουν 200Mbps, δουλεύουν οι άλλες πριζες αλλά με μικρότερη ταχύτητα.

Επεξ/σία 6 Αυγούστου 2019 από Silverage

[mixalis95320]

Μιλαμε για μπερδεμα...

Μπας και δεν ειναι η πρωτη πριζα αυτη?

[Silverage]

Λογικά αυτή είναι γιατί είναι η μόνη που δίνει 200Mbps. Και έχει και τόσα καλώδια.

Μετά έχει 1 πρίζα στην κουζίνα, και αλλές 3, μία σε κάθε δωμάτιο.

Επεξ/σία 6 Αυγούστου 2019 από Silverage

[NikosKallithea]

Λέω εγώ τώρα

Μήπως ειναι πχ το μπλε απο το ένα ζευγάρι και το κόκκινο από το άλλο ζευγάρι



[Silverage]

22 ώρες πριν, NikosKallithea είπε

Λέω εγώ τώρα

Μήπως ειναι πχ το μπλε απο το ένα ζευγάρι και το κόκκινο από το άλλο ζευγάρι

Έκανα και άλλες δοκιμές.

Τελικά ακόμα και αν αποσυνδέσω τα 2 ζευγάρια οι υπόλοιπες πρίζες του σπιτιού συνεχίζουν να λειτουργουν. Άφησα το router κάνα 10λεπτο και τελικά συγχρόνισε. Άρα δεν είναι η κεντρική πρίζα αυτή;

Τα καλώδια που είναι ενωμένα μεταξύ τους χωρίζονται σε 2 μικρά και 2 μεγάλα.



Μεγάλο κόκκινο και μεγάλο μπλέ έδωσε 240 Mbps.

Μεγάλο κόκκινο και μικρό μπλέ 133 Mbps.

Μικρό κόκκινο και μεγάλο μπλέ 53 Mbps.

Μικρό μπλέ και μεγάλο μπλέ 133 Mbps.

Μικρό κόκκινο και μεγάλο κόκκινο 133 Mbps.

Και σε σχεδιάκι για πιο ξακάθαρα:

Δεν βγάζω άκρη.

Επεξ/σία 7 Αυγούστου 2019 από Silverage

[explorerT]

8 ώρες πριν, Silverage είπε

Άρα δεν είναι η κεντρική πρίζα αυτή;

Από ότι φαίνεται, όχι. Θα πρέπει να υπάρχει κάπου αλλού, ίσως ψηλότερα, κάποια χωνευτη, ροζέτα, κάτι τέλος πάντων από το οποίο να ξεκινούν κάποιες παράλληλες συνδέσεις.Τουλαχιστον αυτή ήταν η δικιά μου εμπειρία πριν λίγο καιρό. Έχω δύο πρίζες στις οποίες τελικά διαπίστωσα ότι καταληγανε ζεύγη τα οποία ξεκινούσαν από την ίδια ροζέτα ψηλότερα.

Τώρα, εσύ έχεις και περισσότερες πρίζες οπότε μπορεί και να είναι πιο ..μπερδεμένα τα πραγματα. (Υπάρχει και η περίπτωση να ξεκινάνε οι παραλληλιες έξω από το σπιτι..)

Μια ιδέα θα ηταν να βρεις το πρώτο σημείο στο οποίο μπαινουν τα τηλεφωνικά καλώδια μέσα στο σπιτι.

[Thresh]

Ευκαιρία να βγάλεις και τα ραζιμ. 😛

[Parapas]

Δοκίμασε να συνδέσεις όλα τα κόκκινα μαζί και όλα τα μπλε μαζί και δες ποιες πρίζες δουλεύουν μετά και με τι ταχύτητα. Αν αυτή που δείχνεις είναι η κεντρική τα αλλά 2 ζεύγη που ήταν χωμένα μέσα είναι πιθανόν 2η κάθετη προς την εισαγωγή/box του σπιτιού και άλλη πρίζα ή άλλες πρίζες σε παραλληλία. Λίγο δύσκολο να έχει 3 κάθετες το σπίτι.

[Silverage]

36 λεπτά πριν, divo είπε

Βγαζεις ολα τα τηλεφωνα που εχεις στα αλλα δωματια απο τη πριζα. Η κεντρικη σου γραμμη ειναι αυτη που σου δινει 200+. Οι υπολοιπες συνδεσεις που εκανες ή δινουν μονοπολα ή δημιουργούν γεφυρώσεις.

Πας στην επομενη πριζα την κοιτας μηπως εχει κανα πυκνωτακι μεσα. Κοιτα τι χρωματα συνδεει. Λογικα μπλε κοκκινο. Αν ειναι ετσι, στην κεντρικη σου περισευουν 2 ζευγη μπλε κοκκινο συνδεσε τα ενα ζευγος καθε φορα. Και κοιτα ποιο αντιστοιχεί στη καθε πριζα. Βαλε το ρουτερ στη νεα πριζα να δεις τι πιάνει

Να συνδέσω λες τα 2 καλώδια που δίνουν 200 με τα υπόλοιπα ζευγάρια; Πυκνωτές δεν έχουν πάντως γιατί τις έχω ξανανοίξει.

Επεξ/σία 10 Αυγούστου 2019 από Silverage

[Silverage]

1 ώρα πριν, divo είπε

Μπορείς να δεις αν πάνε σε πριζες και σε ποιες αυτά που περισσεύουν;

Πρεπει να πηγαινει καθε ζευγαρι σε διαφορετικη

Έκανα δοκιμές. Είναι μπερδεμένα. Οι μισές πρίζες δουλεύουν οι άλλες μισές όχι.

Πήρα τηλέφωνο ηλεκτρολόγο να έρθει να τραβήξει καλώδιο ξεχωριστό αφού δεν μπορώ εγώ να το φτιάξω. Ευχαριστώ για την βοήθεια.
