Βοήθεια σε συναρμολόγηση ανεμιστήρα Morris

[Kenny McCormick]

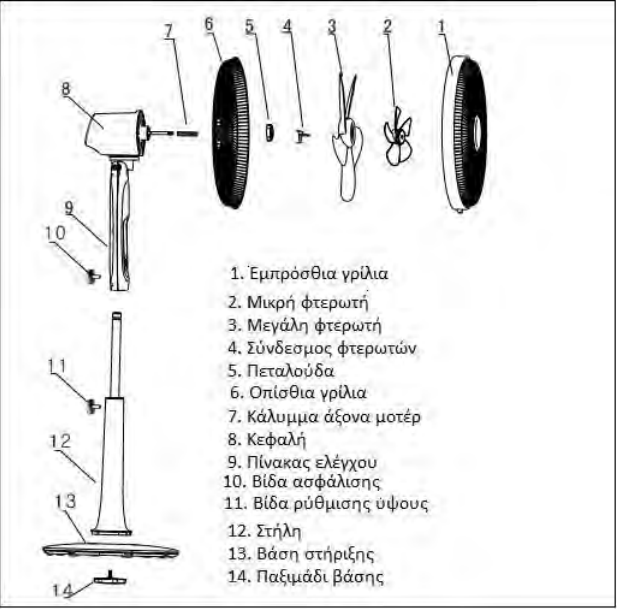

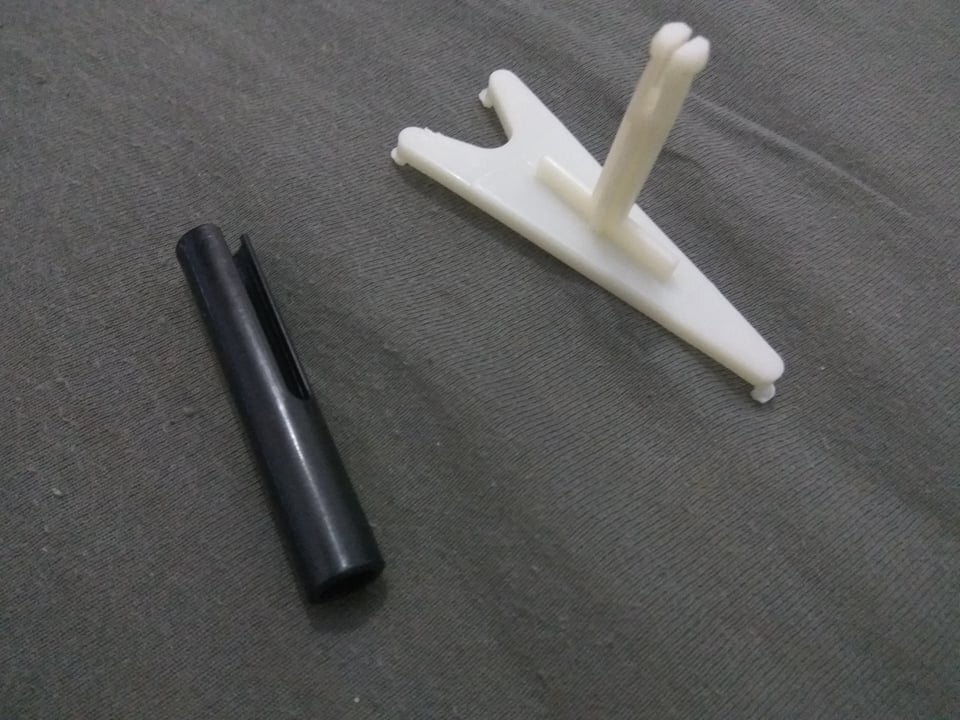

Καλησπέρα παιδιά πήρα έναν ανεμιστήρα Morris MFS-16217 να δροσιστώ και έχω σκάσει!! Παιδεύομαι αρκετή ώρα να τον συναρμολογήσω και μου περισσεύουν δύο κομμάτια (στην εικόνα των οδηγιών πρέπει να είναι το 4 σύνδεσμος φτερωτών και το 7 κάλυμμα άξονα μοτέρ) το manual (ο Θεός να το κάνει) είναι εδώ   (https://www.amiridis-savvidis.gr/datafiles/files/MFS-16216&16217 manual GR rev2018.pdf) αν τον έχει κανείς ας μου πει αν και που μπαίνουν.

[overpower]

Απο το σχεδιαγραμμα φαινεται να μπαινει πρωτα το 7, μετα η πισω σχαρα του ανεμιστηρα. Το 4 πριν απο την μεγαλη φτερωτη. Που ειναι το προβλημα?

[Βασίλης_29]

Αν δεν έχεις ασχοληθεί ποτέ, είναι παίδεμα η πρώτη φορά που συναρμολογείς ανεμιστήρα. Εγώ παιδευόμουν περίπου 1-1.5 ώρα όταν αγόρασα έναν κινέζικο, πλέον τον αφήνω και τον χειμώνα μέσα στο σπίτι χωρίς να τον αποσυναρμολογήσω για να τον βάλω στο κουτί του.

[savvas94]

Επειδή έχω τον ίδιο ανεμιστήρα, το 4 δε μπαίνει πουθενά (ειναι μόνο για την μεταφορά).
Το 7 λογικά μπαίνει εκεί που δείχνει το manual.



[yositosi]

και τα 2 είναι εξαρτήματα για την αποθήκευση. Το μαύρο είναι το προστατευτικό καπάκι για τον άξονα του μοτέρ (προφανώς για να μην σκουριάζει/χτυπιέται). Το λευκό είναι να για να κουμπώνεις κατά την αποθήκευση τους μεταξύ τους τις σχάρες/γρίλιες
