Μετρητης Ρευματος σε πινακα

[DrLo]

16 ώρες πριν, mastoras007 είπε

Καλησπέρα.

Εχω σε πινακα αυτο εδω το εξάρτημα το οποιο δεν μπορω να καταλάβω πως δουλευει και πώς μετράει

Γνωριζει κάποιος να μου πει?

Δεν είμαι ηλεκτρολόγος αλλά με τα λίγα μου ηλεκτρολόγικα καταλαβαίνω τα εξής

(αυτό το πράγμα δίπλα στα νούμερα υποτίθεται ότι είναι Α)

πατώντας το 1ο κουμπί (Ι)

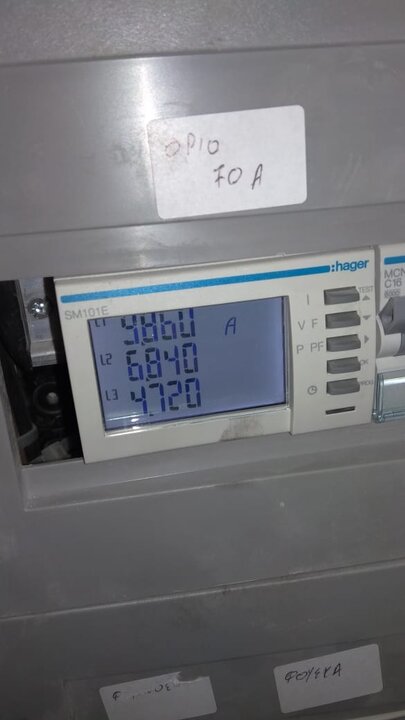

- Στη κάτω οθόνη σου δείχνει το ρεύμα στις 3 φάσεις (L1, L2, L3). Καταλαβαίνω ότι αυτή η οθόνη βγαίνει πατώντας το 1ο κουμπί (Ι)

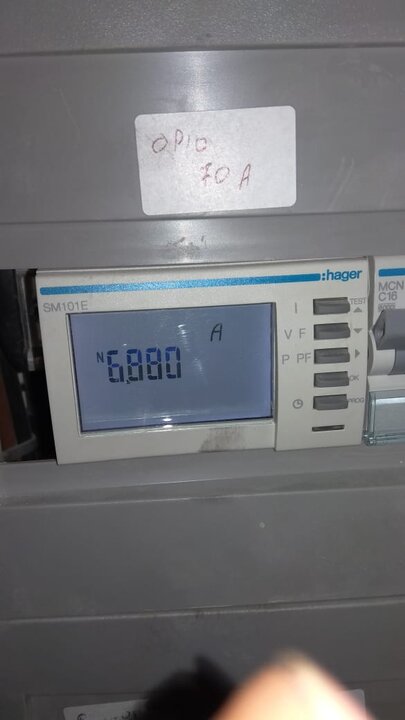

-- πατάς άλλη μία και σου δειχνει ουδετέρου ???? (Ν) ???? (πάνω εικόνα) περίεργο μου φαίνεται

--- οατλας

.

- Αν πατήσεις το 2ο κουμπί

---- 1 φορά τις τρεις τάσεις σε ζευγάρια φάσεων (1-2 / 2-3 / 3-1)

---- 2 φορά τάση στις 3 φάσεις

---- 3 φορά συζνότητα

.

- Αν πατήσεις το 3ο κουμπί (P/PF)

--- 1 φορά τις 3 συνολικές ισχύς (ενεργό σε KW, άεργο σε kvar, συνολική σε KVA)

--- 2 φορά τις ενεργες ισχύς στις 3 φάσεις (kW)

--- 3 φορά τις άεργες στις 3 φάσεις (kvar)

--- 4 φορά συνολική ισχύη στις 3 φάσεις (kVA)

--- 5 φορά το max ισχύος (αυτές τις πρώτης φοράς) στο διάστημα μέτρησης

--- 6 φορά συντεεστή ισχύς (Power Factor / PF)

--- 7η και 8η φορά κάποιο άλλοι PF που δε ξέρω ακριβώς τι σημαίνουν

.

Το 70A δε ξέρω σε αναφέρεται (σε max ρευμα ανα φάση ή κάτι άλλο)

.

Αν εσύ θελεις να δεις απλά ενεργό ισχύ είσαι στο 3ο κουμπί, 2 οθόνη

.

θα στα πει καλύτερα ο fubar.

.

PS:

Που έχεις τέτοιο "high tech" πίνακα.

Καταλαβαίνω ότι μιλάμε για βιομηχανική εγκατάσταση

.

.





[DrLo]

Στις 10/6/2019 στις 1:39 ΠΜ, mastoras007 είπε

οκ Αλλά πάλι δεν μπορώ να καταλάβω ολα αυτα με τα αμπέρ.

Ενας άλλος μετρητής που ειχα εβγαζε watt και εβγαζα ακρη ποσο ρευμα καιώ εδω δεν μπορώ να καταλάβω τι παίζει μπορώ με της ενδείξεις που εχει στα αμπερ να υπολογίσω ποσο ρευμα καιω ?

Αν θες να βλέπεις πόσο ρευμα καις δε σε νοιάζουν τα watt αλλά οι kwh

αν αυτό θες και μόνο, παραείναι πολυτέλεια ο μετρητής που έχεις (πολύ μερακλής αυτός που έφτιαξε τον πίνακα αν μιλάμε για σπίτι)

Στο μενού δε βλέπω πως βλέπεις kwh αλλά κάνει μια προσέγγιση σίγουρα γιατί έχει ρύθμιση για ολοηκλήρωση εδω

μπαινεις αρχικά στο μενού προγραμματισμού

Πατάς 3 φορές το test για να πας στο μενού "C"

και εκεί ρυθμίζεις το διάστημα ολοκλήρωσης

Η τιμή αυτή δεν είναι "ακριβής" μέτρηση kwh

ουσιαστικά τη κάνει κάθε όσο του λες (πχ 15 λεπτά) διαβάζει μια τιμή kw (έστω 100) και την πολλαπλασιάζει με 15min = 0.25h

και λέει

0.25*100 = 25kwh

και το αρθίζει στη σούμα

στο 15 λεπτό μπορεί να έχει αλλάξει η ισχύης, αλλά χοντρικά μια χάνει μια κερδίζει, κοντά στο πραγματικό θα βγάζει

δεν είμαι σίγουρος που δείχνει τον αθροιστή kwh

νομίζω στην οθόνη κάτω κάτω από το αποσπασμα με τις διάφορες οθόνες , εκεί που λέει 93.31 που βγαινει πατόντας το κάτω κουμπί.

Φώναξε κάποιον που ξέρει από αυτά να στα εξηήσει επί τοπου (και μη πειράξεις τις διάφορες ρυθμίσεις πού έχει μέσα γιατί θα βάζει ότι να ναι

 τιμές.



Επεξ/σία 11 Ιουνίου 2019 από DrLo

[Dare-Devil]

Στις 10/6/2019 στις 11:16 ΠΜ, AristidisZ είπε

Speaking of the devil, έχετε να προτείνετε κάποιον (μονοφασικό) μετρητή ισχύος πίνακα ;

Devil? Παρών !
Οποιοδήποτε ποιοτικό και επώνυμο . ABB, Hager, Schneider Electric, Siemens .

Επεξ/σία 11 Ιουνίου 2019 από Dare-Devil

[AristidisZ]

3 λεπτά πριν, Dare-Devil είπε

Devil? Παρών !
Οποιοδήποτε ποιοτικό και επώνυμο . ABB, Hager, Schneider Electric, Siemens .

Δε διάβασες και παρακάτω όμως

[Dare-Devil]

19 λεπτά πριν, AristidisZ είπε

Δε διάβασες και παρακάτω όμως

Τα πάντα διαβάζω !
Δεν θα έβαζα τίποτα κατώτερο σε ηλεκτρολογικό πίνακα . Μόνο απο κορυφαίες εταιρείες . Για αυτό σου έγραψα "Οποιοδήποτε ποιοτικό και επώνυμο"

Αλλά τώρα που το ξανασκέφτομαι μπορείς να βάλεις μετρητή της OWL όπου μετράει την κατανάλωση μέσω επαγωγικής σύνδεσης . Δουλεύει με μπαταρίες τόσο η οθόνη του όσο και ο αισθητήρας μέτρησης αλλά κρατάνε τουλάχιστον ένα χρόνο οι μπαταρίες.Η σύζευξη αισθητήρα και οθόνης είναι ασύρματη. Η απόκλισή της κατανάλωσης που μετρά είναι περίπου 5% αλλά μπορεί να φτάσει και το 10% υπο συνθήκες.
http://www.theowl.com/index.php/products/product-configurator/

http://www.theowl.com/files/2413/9574/6381/Micro_manual.pdf

https://www.skroutz.gr/s/17601856/The-Owl-Micro-PBL-3664.html?keyphrase=OWL+Micro%2B



Επεξ/σία 11 Ιουνίου 2019 από Dare-Devil

[IKARIWTHS]

καλησπερα παιδια,υπαρχει μετρητης ραγας για τριφασικο πινακα που να δειχνει απλα τη καταναλωση ανα μηνα?

[IKARIWTHS]

κανεις?

[poulinos]

@Fubar.gr

[AristidisZ]

Στις 26/6/2019 στις 10:46 ΜΜ, IKARIWTHS είπε

καλησπερα παιδια,υπαρχει μετρητης ραγας για τριφασικο πινακα που να δειχνει απλα τη καταναλωση ανα μηνα?

Τι εννοείς, θες να κρατάει "στατιστικά", δηλαδή να τον κάνεις reset κάθε μήνα και να μένουν στη μνήμη του οι μετρήσεις των προηγούμενων μηνών ;;;

[DrLo]

11 ώρες πριν, IKARIWTHS είπε

κανεις?

https://www.skroutz.gr/c/1195/pinakes-reumatos.html?keyphrase=μετρητης+ρευματος+πινακα+τριφασικός&order_by=pricevat&order_dir=asc

[IKARIWTHS]

4 ώρες πριν, AristidisZ είπε

Τι εννοείς, θες να κρατάει "στατιστικά", δηλαδή να τον κάνεις reset κάθε μήνα και να μένουν στη μνήμη του οι μετρήσεις των προηγούμενων μηνών ;;;

οχι απλα θα ηθελα να μπορω να κανω reset καθε δίμηνο,αν γινεται αυτο ειμαι καλυμμένος

θα ηθελα δηλαδη να βλεπω τη στιγμιαία καθως και τη συνολικη του μηνα η του διμηνου

[AristidisZ]

1 ώρα πριν, IKARIWTHS είπε

οχι απλα θα ηθελα να μπορω να κανω reset καθε δίμηνο,αν γινεται αυτο ειμαι καλυμμένος

θα ηθελα δηλαδη να βλεπω τη στιγμιαία καθως και τη συνολικη του μηνα η του διμηνου

https://www.kafkas.gr/proionta/ilektrologiko-yliko/iliko-ragas/metrisi/ilektronika-organa/ilektronikoi-metrites-energeias/schneider-electric-2-tpifasikos-metphths-enepgeias-63a-2_65916/?affid=4&skr_prm=WyIzZjRlOTBjMy00ZTA3LTRhNzYtOWZjYi0yYmE2YWQ3MmFkOTgiLDE1NjI1ODg1NjE0MzgseyJhcHBfdHlwZSI6IndlYiIsInRhZ3MiOiIifV0&skuId=129648
