Ηλιακοί θερμοσίφωνες

[hp8]

Ο σκοπός του αυτομάτου σε σύστημα βεβιασμένης όπως στην περίπτωση μας, για μένα είναι για να αποφύγεις το τρομπάρισμα Μπορείς να έχεις κλειστή την τροφοδοσία του και να δώσεις όταν χρειαστεί για να μην τρομπάρεις
Σενα σύστημα με διαστάσεις κυκλώματος σε mm πχ

Εσωτερική 19 mm  Εξωτερική 22 mm Μήκος σωλήνα L 30000 mm
1 μέτρο = 0.284 λίτρα  Όλη η σωλήνα: 8.52 λίτρα + 6 λίτρα οι συλλέκτες = 15 μαζί με τον εναλλάκτη
Με αναλογία για  - 10º C  Νερό 12,5 lt και 2,5 lt προπυλενογλυκόλη

Όταν προκύψει διαρροή  γεμίζεις από πάνω  με προπυλενογλυκόλη την ποσότητα στάθμης και ανοίγεις τον αυτόματο να κάνει τα υπόλοιπα  ώστε να πάει την πίεση λειτουργίας εκεί που πρέπει

Τρομπάρισμα τέλος


[πάνοσ2]

36 λεπτά πριν, hp8 είπε

Ο σκοπός του αυτομάτου σε σύστημα βεβιασμένης όπως στην περίπτωση μας, για μένα είναι για να αποφύγεις το τρομπάρισμα Μπορείς να έχεις κλειστή την τροφοδοσία του και να δώσεις όταν χρειαστεί για να μην τρομπάρεις
Σενα σύστημα με διαστάσεις κυκλώματος σε mm πχ

Εσωτερική 19 mm  Εξωτερική 22 mm Μήκος σωλήνα L 30000 mm
1 μέτρο = 0.284 λίτρα  Όλη η σωλήνα: 8.52 λίτρα + 6 λίτρα οι συλλέκτες = 15 μαζί με τον εναλλάκτη
Με αναλογία για  - 10º C  Νερό 12,5 lt και 2,5 lt προπυλενογλυκόλη

Όταν προκύψει διαρροή  γεμίζεις από πάνω  με προπυλενογλυκόλη την ποσότητα στάθμης και ανοίγεις τον αυτόματο να κάνει τα υπόλοιπα  ώστε να πάει την πίεση λειτουργίας εκεί που πρέπει

Τρομπάρισμα τέλος


Βεβαίως να σας υπενθυμίσω ότι σστο εξωτερικό απαγορεύεται η χρήση αυτόματου πλήρωσης.

[yiannis_1]

Στην πράξη δεν μπορεί να γίνει.

Οι πιο πολλοί δεν κοιτάνε την πίεση.

Μην κοιτάς μέλοι αυτού του φόρουμ.

Το έχω δοκιμάσει να κλείσω τον αυτόματο.

Κάπου στο 2μηνο τρίμηνο είναι στα 0,5 bar και είναι επικίνδυνο.

Το ίδιο και στο κλειστό του λέβητα κάθε αρχή της σεζόν τα τελευταία σώματα είναι μισοάδεια λόγο πτώσης πίεσης στο κλειστό.

Οικοδομή αρχές 90.

Επεξ/σία 14 Αυγούστου από yiannis_1

[famas]

Γνωρίζει κανείς τι μπορεί να είναι το μαύρο σημάδι καταμεσής του πάνελ;

[yiannis_1]

6 hours ago, famas said:

Γνωρίζει κανείς τι μπορεί να είναι το μαύρο σημάδι καταμεσής του πάνελ;

Laser burn απ την διαδικασία συγκόλησης του σεντονιού του επιλεκτικού συλλέκτη.

[D.PAT]

Στις 7/8/2024 στις 4:13 ΜΜ, hp8 είπε

Χωρίς κυκλοφορητή πως θα πάει το νερό στη σκεπή Το ροομετρο  κανονίζει την ποσότητα του νερού σε λίτρα που θα περάσει από τους συλλέκτες και την σερπαντίνα του μποιλερ  στη μονάδα χρόνου προκειμένου να ζεσταθεί η να κρυώσει αντίστοιχα Αυτό επιτυγχάνεται και με βάνες στο περίπου  (πχ το χειμώνα θέλεις μικρότερη ροή για να προλάβουν οι συλλέκτες να το ζεστάνουν Η αντεπιστροφη διακόπτει την φυσική ανακυκλοφορια όταν δεν λειτουργεί ο κυκλοφορητής με αποτέλεσμα να μην κρυώνει το νερό το βράδυ λόγο φυσικής ροής  Το ζεστό να πάει προς συλλέκτες να κρυώσει και με την βαρύτητα επιστρέφει στο μποιλερ Και πάλι απ την αρχή Το δοχείο διαστολής απορροφά τις παραπάνω πιέσεις που δημιουργουνται Κάτι σαν τ αμορτισερ στο αυτοκίνητο

ανεπίστροφο στο ζεστό απαράδεκτο. στην γραμμι του ζεστού δεν αντέχει τίποτα.

Στις 7/8/2024 στις 3:48 ΜΜ, yiannis_1 είπε

Εγω το ξέρω πως πρέπει να είναι έτσι.

Αλλά οι υδραυλικοί που πέρασαν πρέπει να είχαν αχρωματοψία στο κόκκινο και στο μπλέ.

Το solar kit τι να πώ. Άλλαξε ρούχα ο κυκλοφορητής πρόσθεσαν 2 - 3 άλλα εξαρτήματα και το ονόμασαν solar kit με τιμή απο 400 ευρώ και πάνω...

Δλδ αν έχεις κυκλοφορητή, βάνες, ροόμετρο στο κλειστό, αντεπίστροφη και δοχεία διαστολής στο ζεστό και το κρύο τι διαφορετικό έχεις?

Ωραία φαίνονται πάντως. Νοικοκυρεμένα και με μονοσούλα.

καλά το σχεδιάγραμμα κουκορουκου🤣

[hp8]

10 ώρες πριν, D.PAT είπε

ανεπίστροφο στο ζεστό απαράδεκτο. στην γραμμι του ζεστού δεν αντέχει τίποτα.

ότι πεις μάστορα

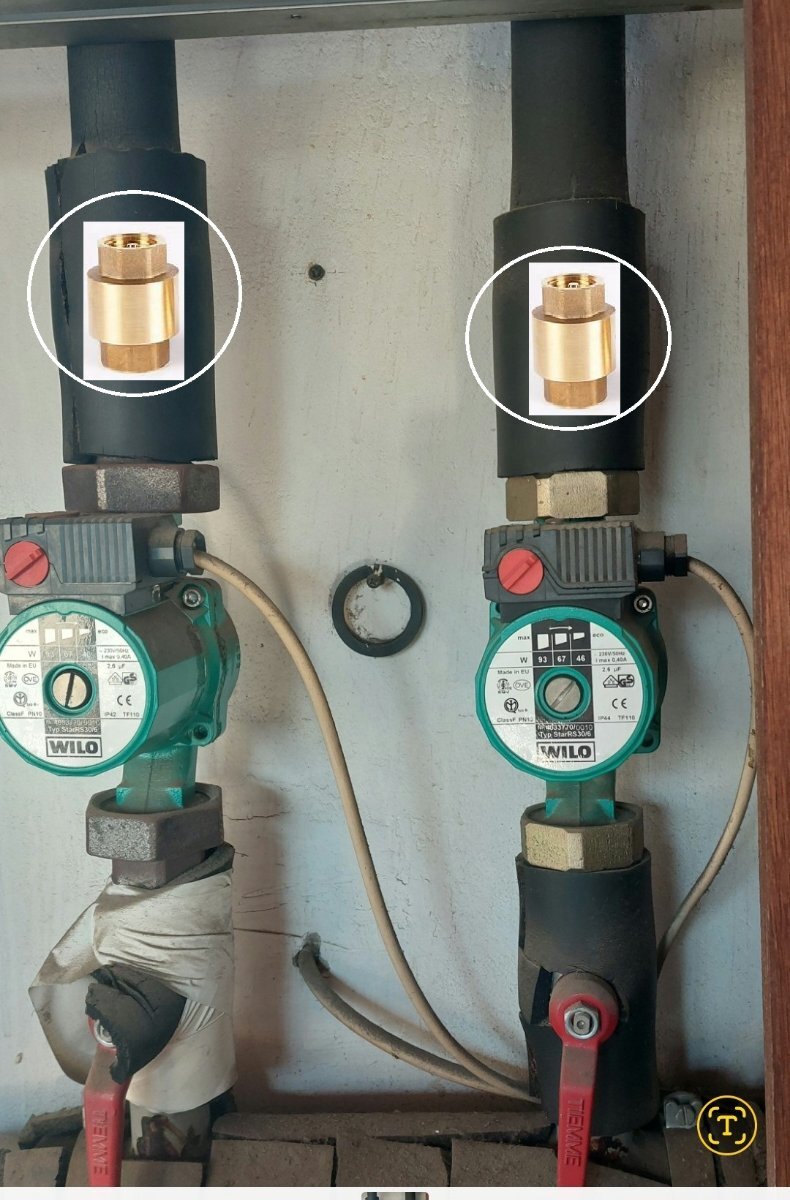

Έχεις διαβάσει η κατασκευάσει αυτονομία με κυκλοφορητές ? Παρε μια κατασκευή του δικου μου συστήματος  (φωτο) Κι αν αμφιβάλεις φερε τις μπυρες να βάλω τα βρώμικα και να το δεις Ειναι 23 χρονια σε λειτουργία Μη μου το γκαντεμιασεις Δες και κανα solar kit

Spoiler



Επεξ/σία 16 Αυγούστου από hp8

[yiannis_1]

Κάτσε να ανεβάσω και εγω μερικές.

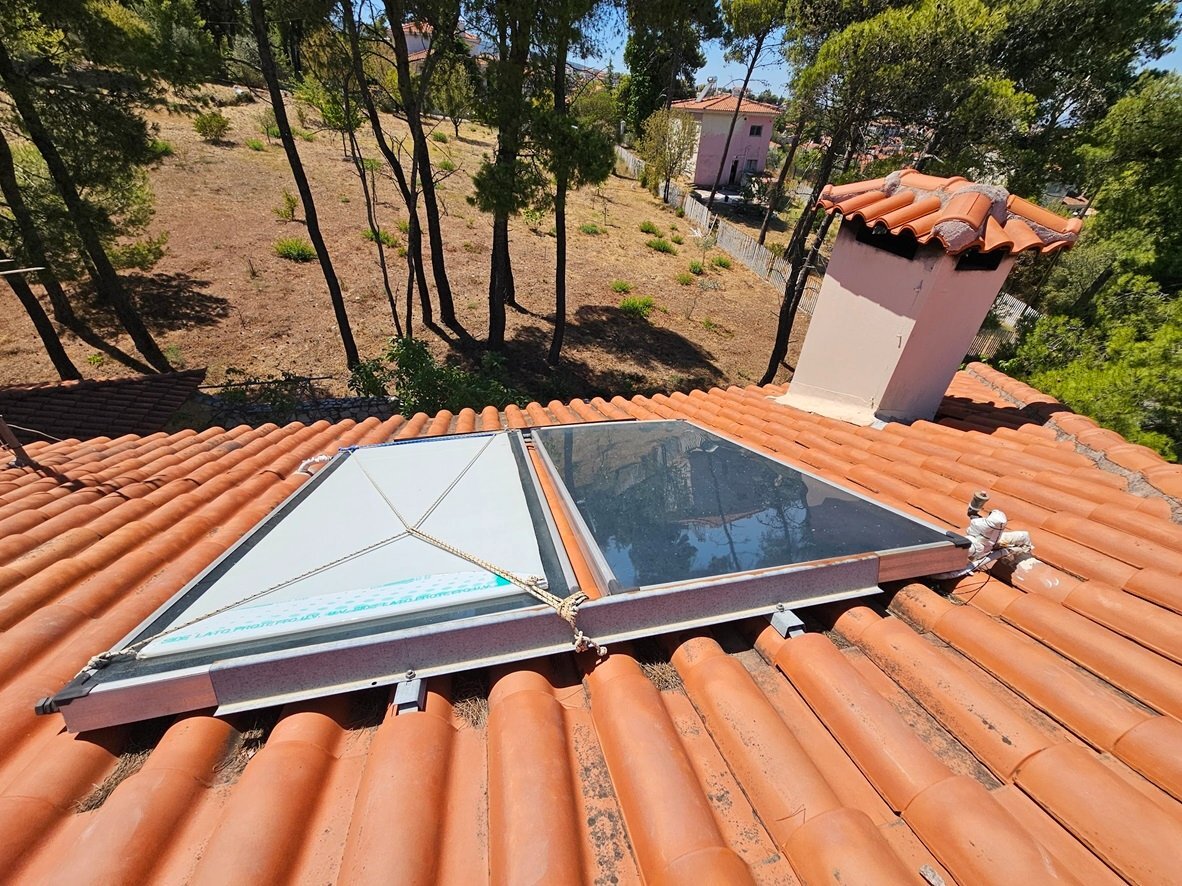

Οι συλλέκτες 4τμ.

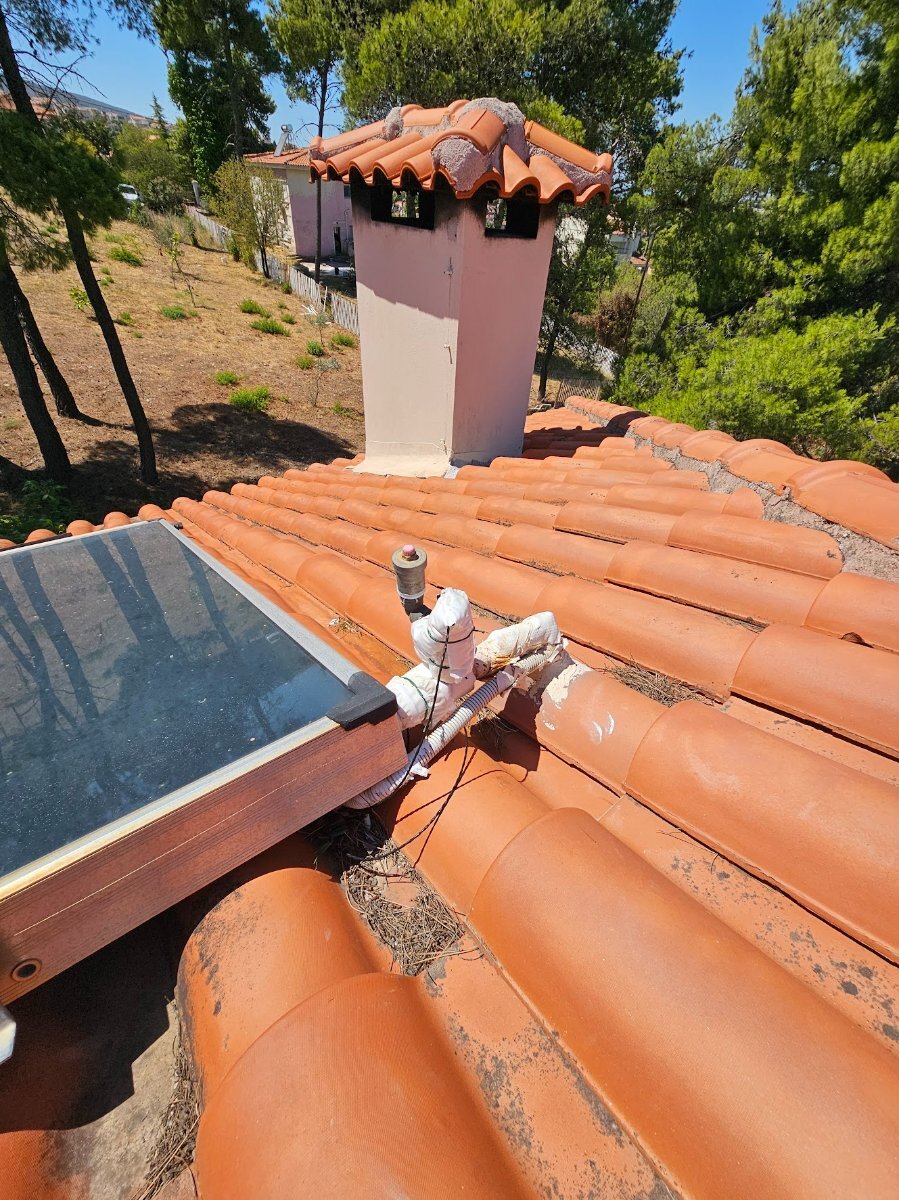

Αυτό το δίχαλο έχει το εξαεριστικό και το θερμόμετρο Τ1 είναι χωμένο στο σημείο πλήρωσης ψυκτικού.

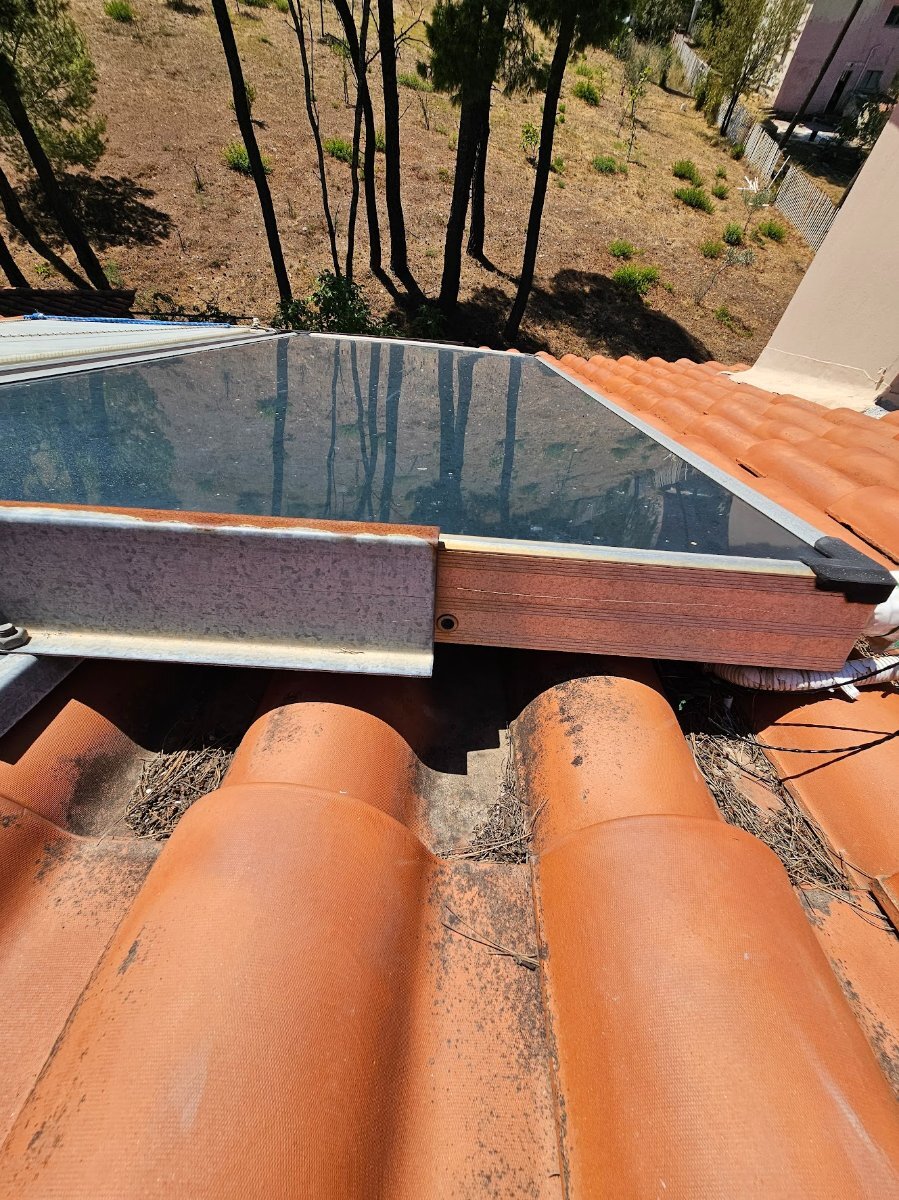

Το οποίο ίσως έπρεπε να μπει στην τρύπα εδώ???

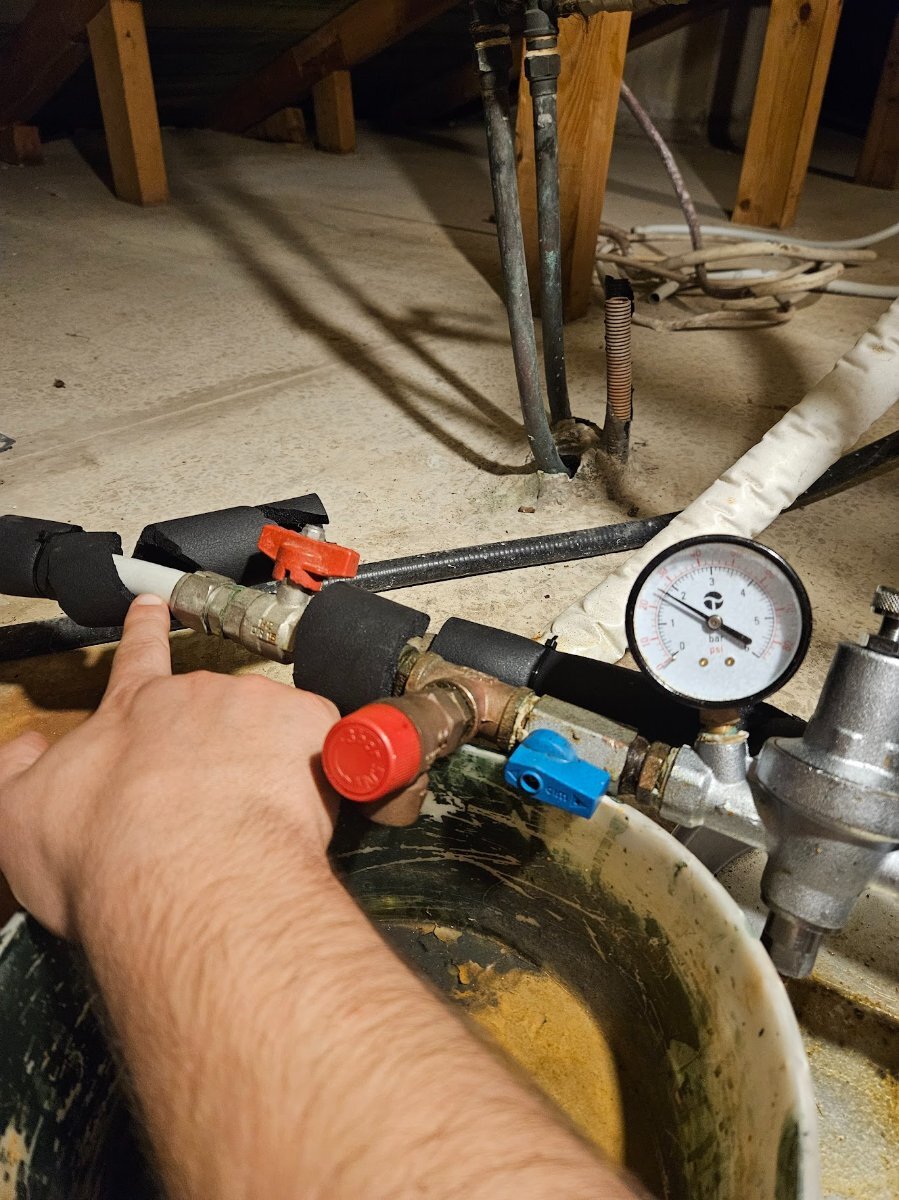

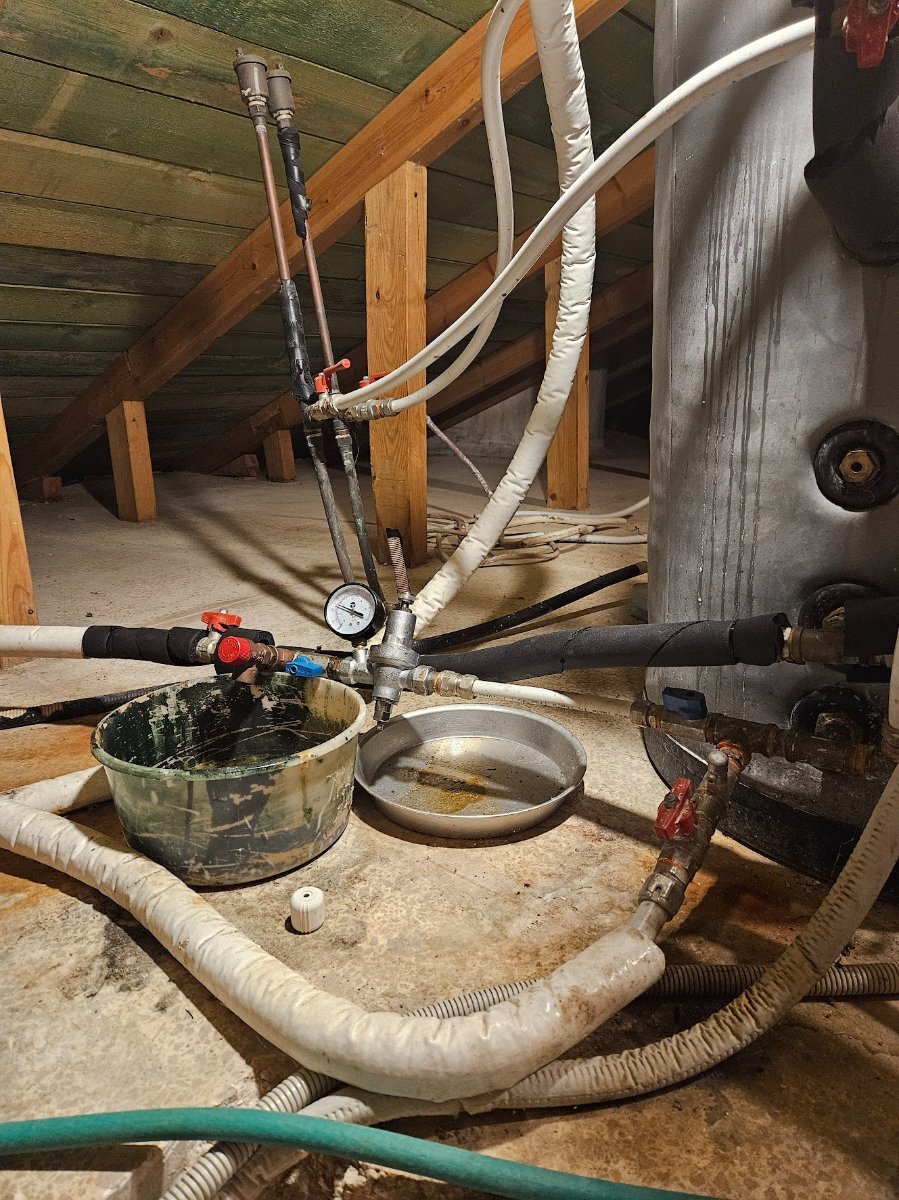

Ο αυτόματος πλήρωσης, ενα ασφαλιστικό στα 5 bar και ενα αντεπίστροφο στην παροχή του κρύου νερού κάτω δεξιά(μην σας μπερδεύει η κόκκινη βάνα του).

Οι σωληνώσεις που πάνε στο κάτω μέρος τον συλλεκτών είναι δυστυχώς πλαστικοί.

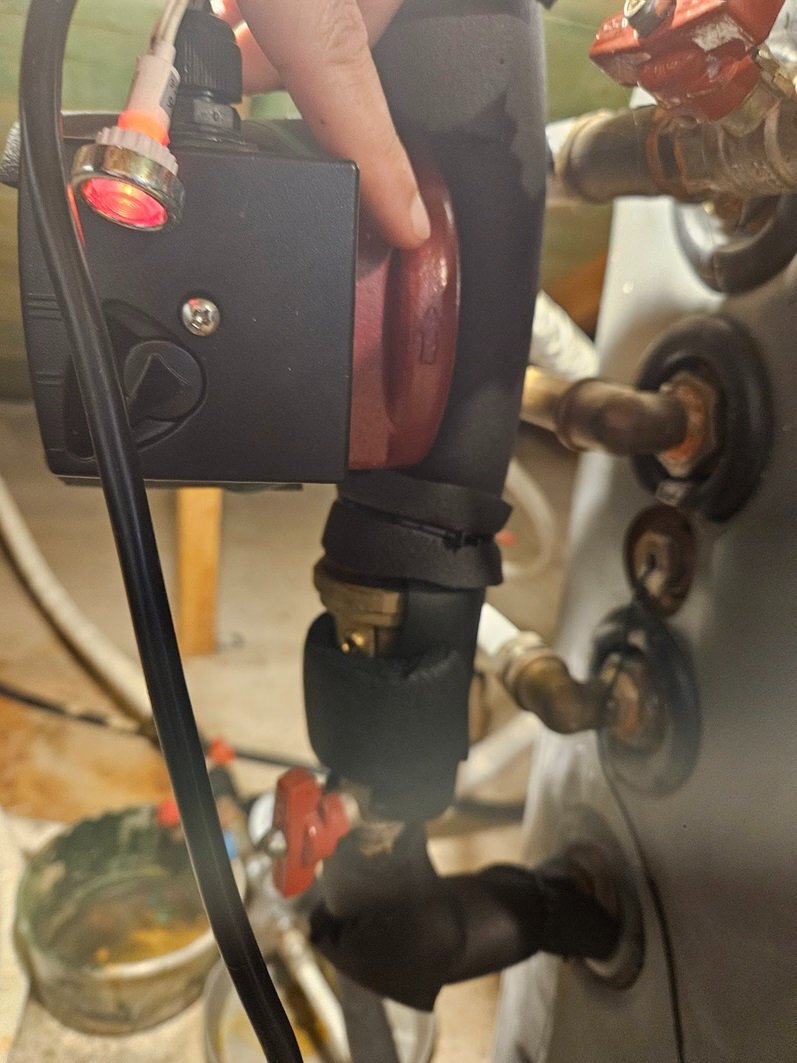

Ο κυκλοφορητής με την ανάποδη φορά που στέλνει στο πάνω στημείο των συλλεκτών αντί στο κάτω.

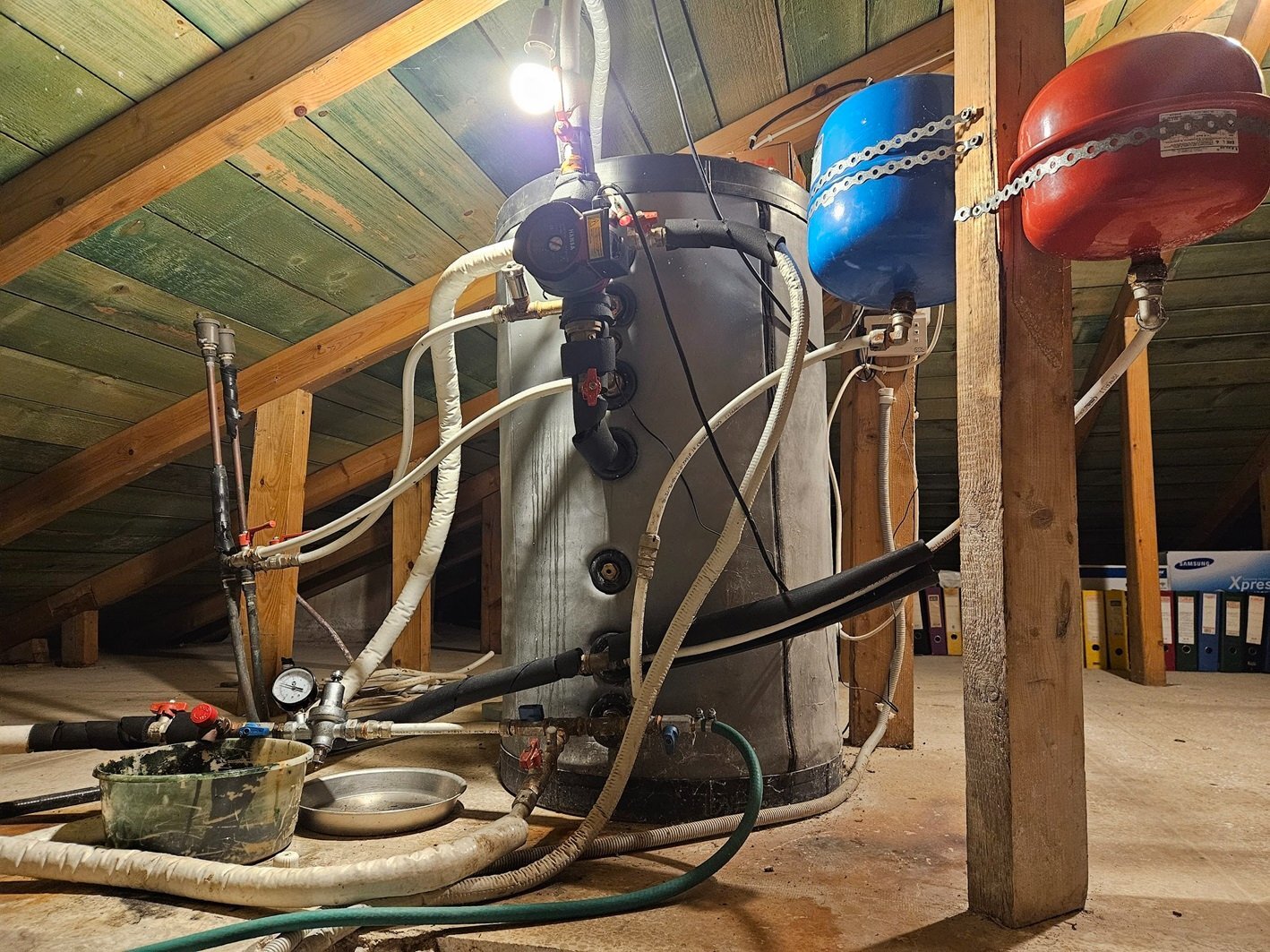

Η εικόνα του παταριού που φιλοξενεί το 150άρι τριπλής boiler της Assos και γενικότερα όλη την εγκατάσταση.

Και εδώ αναρωτιέμαι πάλι. Ποιός ο λόγος???

100% βίτσιο του υδραυλικού που έπεισε τον πατέρα μου.

Ο οποίος παρεπιπτόντος στην 5ετία έκλεισε...

Αναρωτιέμαι γιατί?

Επεξ/σία 16 Αυγούστου από yiannis_1

[πάνοσ2]

2 ώρες πριν, hp8 είπε

ότι πεις μάστορα

Έχεις διαβάσει η κατασκευάσει αυτονομία με κυκλοφορητές ? Παρε μια κατασκευή του δικου μου συστήματος  (φωτο) Κι αν αμφιβάλεις φερε τις μπυρες να βάλω τα βρώμικα και να το δεις Ειναι 23 χρονια σε λειτουργία Μη μου το γκαντεμιασεις Δες και κανα solar kit

  Εμφάνιση κρυμμένου περιεχομένου



Σύμφωνα με τα εγχειρίδια Γερμανών μηχανικών, για τα κεντρικά συστήματα, ο κυκλοφορητής, η αντεπίστροφη και άλλες διατάξεις ασφαλείας τοποθετούνται στην σωλήνα του κρύου νερού.

[hp8]

1 ώρα πριν, yiannis_1 είπε

Οι σωληνώσεις που πάνε στο κάτω μέρος τον συλλεκτών είναι δυστυχώς πλαστικοί.

Αφού δεν τις βλέπει ο ήλιος και εφόσον είναι μονωμένες και με σωστές διατομές δεν έχεις θέμα

1 ώρα πριν, yiannis_1 είπε

Ο κυκλοφορητής με την ανάποδη φορά που στέλνει στο πάνω στημείο των συλλεκτών αντί στο κάτω.

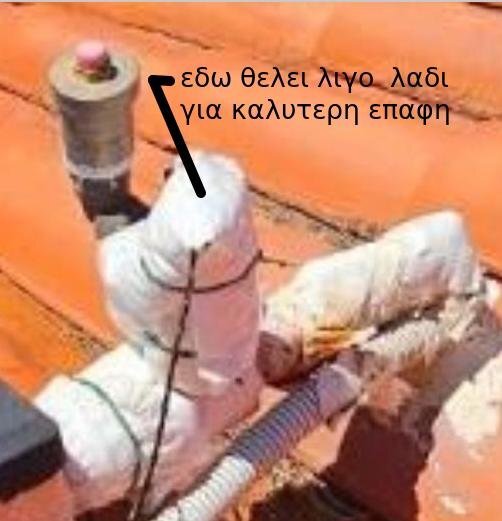

Αν είναι σίγουρο θα πρέπει να το δεις γιατί το αισθητήριο θα διχνει λάθος φωτο)

Spoiler



2 λεπτά πριν, πάνοσ2 είπε

Σύμφωνα με τα εγχειρίδια Γερμανών μηχανικών, για τα κεντρικά συστήματα, ο κυκλοφορητής, η αντεπίστροφη και άλλες διατάξεις ασφαλείας τοποθετούνται στην σωλήνα του κρύου νερού.

και αν δεν την ανοίξει ο κυκλοφορητής ?  λόγο μανομετρικου το ρισκάρεις ? Ο Φαντακης άλλα λέει

Spoiler



[yiannis_1]

1 hour ago, hp8 said:

Αφού δεν τις βλέπει ο ήλιος και εφόσον είναι μονωμένες και με σωστές διατομές δεν έχεις θέμα

Αν είναι σίγουρο θα πρέπει να το δεις γιατί το αισθητήριο θα διχνει λάθος φωτο)

  Hide contents



Λάδι δεν έβαλα γιατί δεν είμαι σίγουρος για την θέση.

Αν όντως είναι βαλβίδα πλήρωσης και βαλω λάδι στο 1ο γέμισμα με ψηκτικό ή θα χαλάσει η βαλβίδα ή θα μπεί το λάδι στο κλειστό.

Στά άλλα 2 αισθητήρια πάνω στο boiler (Τ2 του θερμοστάτη και τον αισθητήρα θερμοκρασίας του sonoff) έβαλα arctic mx4.

Τι σκατά κομπιουτεράδες είμαστε.

@πάνοσ2

Πάνος κάτι λάθος πρέπει να διαβάζεις.

Κυκλοφορητής στο κρύο???

και τα νερά στην σερπαντίνα πως θα γυρνάνε?

Την φυσική ροή  για να μην ζεσταίνεις το βράδι τον ουρανό και τα  άστρα πως θα την σταματήσεις αν δεν βάλεις και στο κλειστό αντεπίστροφο???

Επεξ/σία 16 Αυγούστου από yiannis_1

[hp8]

2 λεπτά πριν, yiannis_1 είπε

Αν όντως είναι βαλβίδα πλήρωσης και βαλω λάδι στο 1ο γέμισμα με ψηκτικό ή θα χαλάσει ή θα μπεί το λάδι στο κλειστό.

αν ήταν - είναι πλήρωση τότε πρέπει να έχεις βανακι Έχεις ?

4 λεπτά πριν, yiannis_1 είπε

Κυκλοφορητής στο κρύο???

εννοεί ότι έχουν αφήσει την θερμότητα στο μποιλερ Άρα επιστρεφoμενα

10 λεπτά πριν, yiannis_1 είπε

Την φυσική ροή  για να μην ζεσταίνεις το βράδι τον ουρανό και τα  άστρα πως θα την σταματήσεις αν δεν βάλεις και στο κλειστό αντεπίστροφο???

γιαυτό  όπου βολευει μπαίνουν κάποια εξαρτήματα στην γραμμή επιστροφής που στέλνει απο την έξοδο της σερπαντίνας  στο κάτω μέρος των συλλεκτών και εκεί βάζεις και την ανεπίστροφη και κυκλοφορητής με το βέλος προς την είσοδο  στους συλλέκτες Οταν ομως κανεις οτιωεκανα εγω στην θέρμανση του σπιτιού δεν γίνεται Οι δίδυμοι κυκλοφορητες πχ έχουν κλαπετο εσωτερικό

[yiannis_1]

52 minutes ago, hp8 said:

αν ήταν - είναι πλήρωση τότε πρέπει να έχεις βανακι Έχεις ?

εννοεί ότι έχουν αφήσει την θερμότητα στο μποιλερ Άρα επιστρεφoμενα

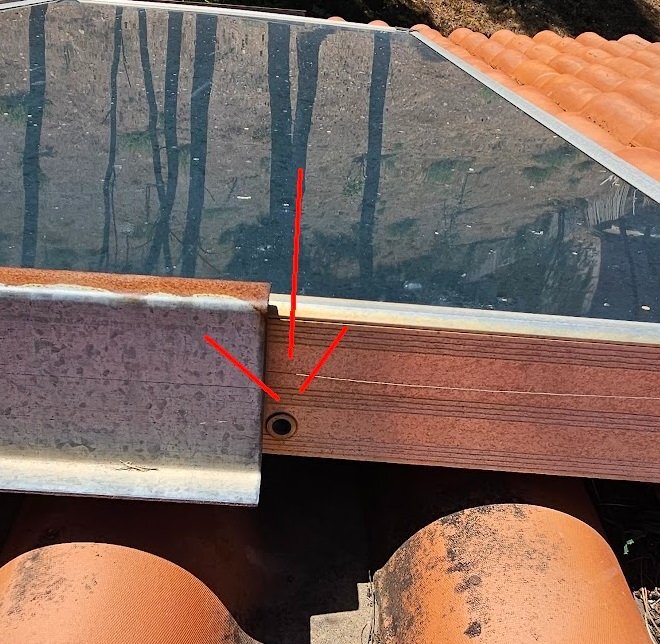

Εχει αυτή εδώ την ωπή ο συλλέκτης.

Χωράει το κυάθιο αλλά προχωράει βαθιά.

Άρχισα να το βάζω και έφτασε 10 εκατοστά χωρίς να βρω στοπ.

Μήπως είναι τπτ άλλο για εξαερισμό απο υγρασίες?

Προς το παρόν το αφήνω εκεί που το έχω χωρίς λάδια ξύδια.

Σίγουρα δείχνει λίγο πιο χαμηλή απ όσο πραγματικά  είναι και για να κάνω compensate κατέβασα λίγο το dt.

Επεξ/σία 16 Αυγούστου από yiannis_1

[hp8]

1 λεπτό πριν, yiannis_1 είπε

Μήπως είναι τπτ άλλο για εξαερισμό απο υγρασίες?



το πιθανότερο

[troi.g]

2 ώρες πριν, yiannis_1 είπε

Εχει αυτή εδώ την ωπή ο συλλέκτης.

Χωράει το κυάθιο αλλά προχωράει βαθιά.

Άρχισα να το βάζω και έφτασε 10 εκατοστά χωρίς να βρω στοπ.

Μήπως είναι τπτ άλλο για εξαερισμό απο υγρασίες?

Προς το παρόν το αφήνω εκεί που το έχω χωρίς λάδια ξύδια.

Σίγουρα δείχνει λίγο πιο χαμηλή απ όσο πραγματικά  είναι και για να κάνω compensate κατέβασα λίγο το dt.

Καλημέρα. Αυτό που δείχνεις είναι σπείρωμα, όπου σε άλλου τύπου βάση περνάει η βίδα μ8 και στηρίζεται ο συλλέκτης. Δοκίμασε να βιδωσεις μια βίδα μ8.

Επίσης ο κυκλοφορητής μπαίνει στην επιστροφή και "σπρώχνει" τα νερά προς το χαμηλό σημείο των συλλεκτών, ώστε να κατέβει το ζεστό.
