Καλώδιο Ethernet

[John_vlahidis]

Σε ενα μεγαλο καλωδιο ethernet (οπου το έλεγξα με cable tester) απο το patch panel καταληγει σε πριζα το pin 6 (ΠΡΑΣΙΝΟ) ειναι κομμενο (ή δε δουλευει για τον Α,Β λογο ) τα αλλα pin λειτουργουν σωστα.
Θα λειτουργισει εαν?
αλλαξω τη συνδεσμολογια μεσα στη πριζα τοιχου αντικαταστοντας το (6 pin) πρασινο με το (8pin) καφε;
την ιδια συνδεσμολογια θα ακολουθησω και για το καλωδιο του patch panel προς Switch
Απο t568b
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5)Ασπ. Μπλε
6) Πρασ
7)Ασπρ. Καφ.
8) Καφε

Σε
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5) Ασπ. Μπλε
6) Καφε
7) Πρασινο
8) Ασπρ. Καφε



[CyberWolf]

4 λεπτά πριν, John_vlahidis είπε

Σε ενα μεγαλο καλωδιο ethernet (οπου το έλεγξα με cable tester) απο το patch panel καταληγει σε πριζα το pin 6 (ΠΡΑΣΙΝΟ) ειναι κομμενο (ή δε δουλευει για τον Α,Β λογο ) τα αλλα pin λειτουργουν σωστα.
Θα λειτουργισει εαν?
αλλαξω τη συνδεσμολογια μεσα στη πριζα τοιχου αντικαταστοντας το (6 pin) πρασινο με το (8pin) καφε;
την ιδια συνδεσμολογια θα ακολουθησω και για το καλωδιο του patch panel προς Switch
Απο t568b
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5)Ασπ. Μπλε
6) Πρασ
7)Ασπρ. Καφ.
😎 Καφε

Σε
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5) Ασπ. Μπλε
6) Καφε
7) Πρασινο
😎 Ασπρ. Καφε



Και γιατι να το κανεις ολο αυτο; απλα κοψτο και ξαναφτιαξτω οπως ηταν.

[John_vlahidis]

δν με καταλαβες το πρασινο θεωρητικά  ειναι κομμενο (ή οτι αλλο εχει δε με ενδιαφερει δε θα το ψαξω) καπου και ειναι περασμενο απο καπου που ειναι δυσκολο να το αντικαταστησω ολο γιατι ειναι μεγαλο. οποτε οσες φορες κ να το κοψω κ να το φτυαξω αυτο το καλωδιο θα εχει ενα πρασινο που δε θα λειτουργει οποτε λεω παραπανω να αλλαξω την συνδεσμολογια το πρασινο με το καφε



[CyberWolf]

1 λεπτό πριν, John_vlahidis είπε

δν με καταλαβες το πρασινο θεωρητικά  ειναι κομμενο (ή οτι αλλο εχει δε με ενδιαφερει δε θα το ψαξω) καπου και ειναι περασμενο απο καπου που ειναι δυσκολο να το αντικαταστησω ολο γιατι ειναι μεγαλο. οποτε οσες φορες κ να το κοψω κ να το φτυαξω αυτο το καλωδιο θα εχει ενα πρασινο που δε θα λειτουργει οποτε λεω παραπανω να αλλαξω την συνδεσμολογια το πρασινο με το καφε

Δεν νομιζω να γινεται αυτο που λες αλλα δεν ειμαι σιγουρος δεν το εχω δοκιμασει ποτε, γιατι πες οτι αλλαζει αυτο το καλωδιο και απο τις 2 μεριες οταν θα πας να συνδεσεις το ethernet απο το router σου εκει περα και επειδη εχει διαφοτερικη καλωδιωση πιστευω θα εχει προβλημα.

[donblunts]

47 λεπτά πριν, John_vlahidis είπε

Σε ενα μεγαλο καλωδιο ethernet (οπου το έλεγξα με cable tester) απο το patch panel καταληγει σε πριζα το pin 6 (ΠΡΑΣΙΝΟ) ειναι κομμενο (ή δε δουλευει για τον Α,Β λογο ) τα αλλα pin λειτουργουν σωστα.
Θα λειτουργισει εαν?
αλλαξω τη συνδεσμολογια μεσα στη πριζα τοιχου αντικαταστοντας το (6 pin) πρασινο με το (8pin) καφε;
την ιδια συνδεσμολογια θα ακολουθησω και για το καλωδιο του patch panel προς Switch
Απο t568b
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5)Ασπ. Μπλε
6) Πρασ
7)Ασπρ. Καφ.
😎 Καφε

Σε
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5) Ασπ. Μπλε
6) Καφε
7) Πρασινο
😎 Ασπρ. Καφε



Και γιατί δεν το δοκιμάζεις; 2 λεπτά υπόθεση είναι.
Πιο εύκολο απ'ότι να περάσεις καινούριο νομίζω.

[John_vlahidis]

7 λεπτά πριν, donblunts είπε

Και γιατί δεν το δοκιμάζεις; 2 λεπτά υπόθεση είναι.
Πιο εύκολο απ'ότι να περάσεις καινούριο νομίζω.

Ναι γιατι οχι, ετσι το εγραψα εδω για να υπαρχει, μεχρι να παω εκει το απογευμα κ αν το εχει δοκιμασει κανεις λεμε, δεν τα ξερω ολα, γνωμες ακουω.
Αφου
τα 4 απο τα 8 ειναι χρησιμα σε ενα ethernet δικτυο TX+ TX- RX+ RX-
κ εγω δεν νομιζω να μη παιξει

1) Ασπ. Πορτοκ  TX+
2) Πορτοκ.           TX-
3) Ασπ. Πρασ       RX+
4) Μπλε
5)Ασπ. Μπλε
6) Πρασ               RX-
7)Ασπρ. Καφ.
8) Καφε

Σε

1) Ασπ. Πορτοκ  TX+
2) Πορτοκ.           TX-
3) Ασπ. Πρασ       RX+
4) Μπλε
5)Ασπ. Μπλε
6) Καφε               RX-
7)Ασπρ. Καφ.
8) Πρασινο


Επεξ/σία 26 Φεβρουαρίου 2019 από John_vlahidis

[Parasomnia]

2 ώρες πριν, John_vlahidis είπε

Σε ενα μεγαλο καλωδιο ethernet (οπου το έλεγξα με cable tester) απο το patch panel καταληγει σε πριζα το pin 6 (ΠΡΑΣΙΝΟ) ειναι κομμενο (ή δε δουλευει για τον Α,Β λογο ) τα αλλα pin λειτουργουν σωστα.
Θα λειτουργισει εαν?
αλλαξω τη συνδεσμολογια μεσα στη πριζα τοιχου αντικαταστοντας το (6 pin) πρασινο με το (8pin) καφε;
την ιδια συνδεσμολογια θα ακολουθησω και για το καλωδιο του patch panel προς Switch
Απο t568b
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5)Ασπ. Μπλε
6) Πρασ
7)Ασπρ. Καφ.
😎 Καφε

Σε
1) Ασπ. Πορτοκ
2) Πορτοκ.
3) Ασπ. Πρασ
4) Μπλε
5) Ασπ. Μπλε
6) Καφε
7) Πρασινο
😎 Ασπρ. Καφε





Δεν θα παίξει έτσι όπως το γράφεις.  (EDIT: Υπάρχει περίπτωση να σου δείξει ότι συνδέεται -ανάλογα και το μήκος-  αλλά ακόμα και έτσι θα σου βγάζει πολλά errors)

Όταν έχεις το καλώδιο ανοιχτό δοκίμασε πρώτα και με ένα πολύμετρο ή κάποιο άλλο όργανο για να βεβαιωθείς ότι έχει διακοπή και δε φταίει η πρίζα ή κάτι άλλο.

Αν πράγματι έχει κοπεί το πράσινο αφήνεις μόνο 4 σύρματα πάνω στα 1,2,3 και 6.
Στη θέση του πράσινου ζευγαριού βάζεις πχ το μπλε, και στην πρίζα και στο patch panel. Θα πρέπει να σου δουλεύει σαν 100αρι δίκτυο

1) Ασπ. Πορτοκ
2) Πορτοκ.
3) άσπρο μπλε
4)
5)
6) μπλε
7)
😎

Επεξ/σία 26 Φεβρουαρίου 2019 από Parasomnia
προσθήκη

[eliasbats]

Θεωρώ πως το εγχείρημα έχει βάση. Αυτό που φοβάμαι μόνο είναι ότι το receive ζευγάρι (pins 3,6) θα σπάσει από ζευγάρι, και θα τρέχει όσα μέτρα είναι το καλώδιο από ορφανούς αγωγούς. Αυτό σημαίνει ότι δεν θα λειτουργεί αποτελεσματικά η ακύρωση των Η/Μ παρεμβολών το οποίο επιτυγχάνεται με το TWIST του ζευγαριού 3,6. Και όσο περισσότερα τα μέτρα τόσο το χειρότερο...

Δοκιμάζεις και μας λες! (αν θα παίξει, αν θα βγάζει κάποια λάθη, κλπ. κλπ.)

2 ώρες πριν, roympos1994 είπε

Δεν νομιζω να γινεται αυτο που λες αλλα δεν ειμαι σιγουρος δεν το εχω δοκιμασει ποτε, γιατι πες οτι αλλαζει αυτο το καλωδιο και απο τις 2 μεριες οταν θα πας να συνδεσεις το ethernet απο το router σου εκει περα και επειδη εχει διαφοτερικη καλωδιωση πιστευω θα εχει προβλημα.

Στην ουσία δεν αλλάζει το ρόλο των pins, τα pins 1,2,3,6 τον ίδιο ρόλο θα έχουν, άρα και η συνέχεια της καλωδίωσης προς router/switch με 1 απλό straight καλώδιο θα είναι σωστή. Απλά θα χρησιμοποιήσει άλλους αγωγούς στο ενδιάμεσο της δομημένης καλωδίωσης, από πρίζα σε πρίζα. Το ερώτημα είναι τί επίπτωση θα έχει στο receive σήμα καταργώντας το twisting σε 1 από τα 2 ζευγάρια, όπως έγραψα παραπάνω. Εκεί έχει ενδιαφέρον...

[John_vlahidis]

8 ώρες πριν, eliasbats είπε

άρα και η συνέχεια της καλωδίωσης προς router/switch με 1 απλό straight καλώδιο θα είναι σωστή.

Αυτο ηθελα να κανω απλα εχει κ patch panel κ το καλωδιο στο patch panel προς switch δεν θα ηταν straight αν θες εχω βαλει ενα σχεδιο πιο κατω να καταλεβεις !


Τελος παντων τυχαια εκανα κατι αλλο ανοιξα την τελεικη πριζα τοιχου στην αιθουσα που ηθελα να εχει ιντερνετ ( εκει που καταλιγει το χαλασμενο καλοδιο ερχομενο απο το patch panel )... και ξανα καρφοσα τα καλωδια, ετσι για πλακα μεσα στη πριζα κ εκει που δε δουλευε το 6 τελεικα δουλεψε (για την ακριβια απο την αρχι στο τεστερ δεν δουλευαν κ αλλα καλωδια εκτος του 6, απλα για να το κανω πιο απλο ανεφερα μονο το 6 πρασινο εδω. ) , τελος παντον δεν μας ενδιαφερει τι γινεται αφου 1,2,3,6, παιξαν κανονικα κ internet ειχα κ ολα καλα..

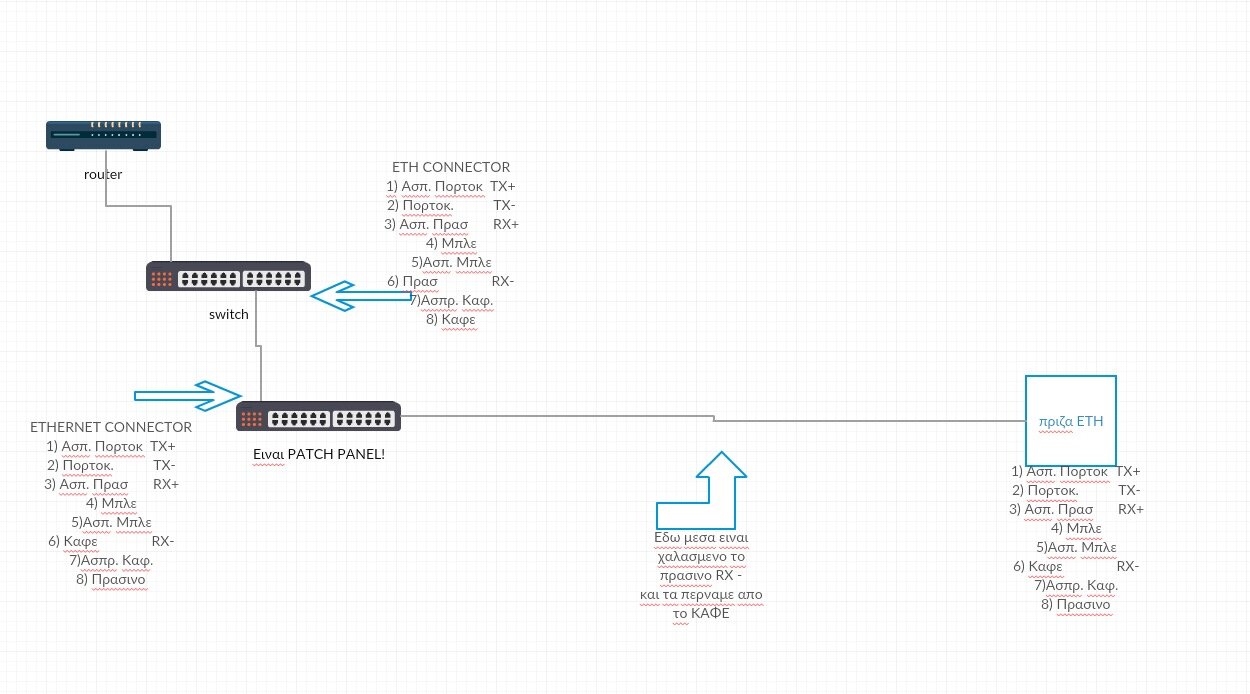

Επιδει ενδιαφερθικατε μερικοι σχεδιασα αυτο που ειχα στο μιαλο μ, οπως μπορουσα να καταλαβουμε καλυτερα




[eliasbats]

Ναι και εγώ αυτό είχα καταλάβει πως θα κάνεις, όπως στο σχέδιο. Κρίμα που δεν το δοκίμασες, για να ικανοποιήσουμε την περιέργειά μας, αλλά πάλι καλά που σου δούλεψε με το ξανακάρφωμα! 😉
