Θυροτηλεόραση από την Κίνα

[radiodj105]

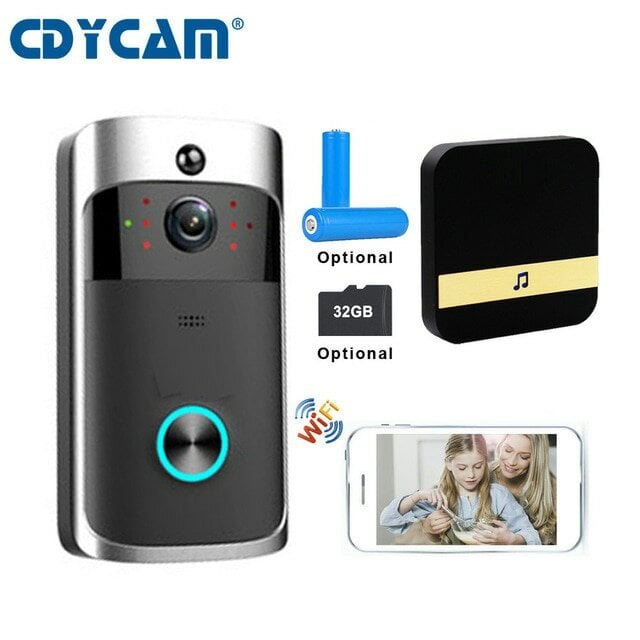

Βλέπω συνέχεια σε διαφημίσεις αυτό το θυροτηλέφωνο. 'Εχει πολύ ωραίο design και κυκλοφορεί σε τρία χρώματα.
Το βλέπω, είτε σε διαφημίσεις του facebook, είτε σε κινέζικα ηλεκτρονικά μαγαζιά (Wish, Gearbest, Aliexpress) και είναι αρκετά φτηνό.
Ομολογώ πως είχα έναν φόβο πως δεν θα πέρναγε το τελωνείο, αλλά τελικά πέρασε χωρίς να χρεωθώ κάτι παραπάνω.
Οι οδηγίες λένε πως λειτουργεί με 2 μπαταρίες (φαίνονται στην φωτογραφία) αλλά δέχεται και 24v AC (που δίνουν τα συμβατικά κουδούνια).

'Ενα σημαντικό μείον ΠΟΥ ΔΕΝ ΑΝΑΓΡΑΦΕΤΑΙ... είναι πως όταν κάποιος αντικαταστήσει το (υπάρχον) μπουτόν κουδουνιού με το μπουτόν της φωτογραφίας (που έχει και βίντεο), πατώντας το μπουτόν, ΔΕΝ ΧΤΥΠΑΕΙ το κουδούνι του σπιτιού (όπως συμβαίνει τώρα στο σπίτι μας), αλλά στέλνει μονάχα ειδοποίηση στο smartphone (ή σε ένα άλλο WIFI κουδούνι που επίσης πρέπει να αγοράσεις).
'Ενα ακόμα πρόβλημα (που δεν μας ενοχλεί και τόσο), είναι πως αυτή η συσκευή δεν είναι ONVIF. Δηλαδή μπορείς να την δεις ΜΟΝΟ μέσω συγκεκριμένης εφαρμογής στο κινητό και όχι μέσω προγράμματος IPVIEW από κάποιον υπολογιστή. Μικρό το κακό.

Το καλό είναι πως η συγκεκριμένη συσκευή, παίρνει κάρτα SD όπου έχει και ραντάρ κίνησης... αλλά και οι 2 μπαταρίες που προανέφερα, χρησιμοποιούνται για την περίπτωση διακοπής ρεύματος.
Οι μπαταρίες με τον κωδικό 18650 (που φαίνονται και στη φωτογραφία) θα πρέπει να είναι "ΜΕ ΚΕΦΑΛΙ". Διαφορετικά αν πάρετε αυτές που είναι "φλατ" ο θετικός πόλος, δεν θα κάνει επαφή με το κουδούνι.

Στη συνέχεια, θα σας παρουσιάσω την πατέντα που έκανα, και κατάφερα να χτυπάει και το κουδούνι, παράλληλα με την ειδοποίηση στο κινητό.

Χρειάστηκα ένα κολλητήρι, μερικά λεπτά καλώδια, ένα ρελέ και μια μικρή αντίσταση.



Αρχικά, αυτό που έπρεπε να κάνω, ήταν να "κλέψω" την εντολή του μπουτόν της θυροτηλεόρασης και να την δώσω (την εντολή) σε ένα ρελέ.

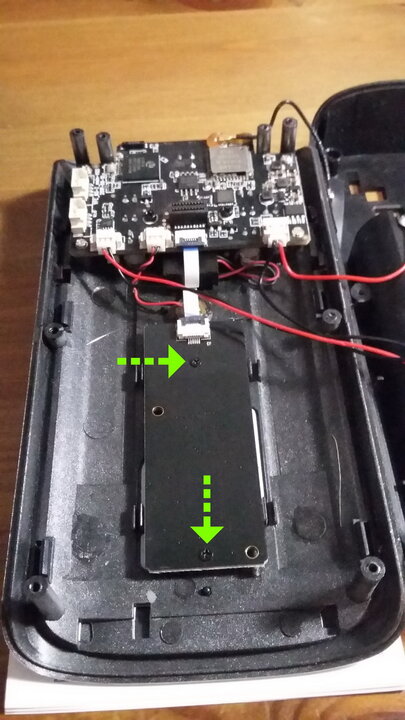

Αρχικά ξεβίδωσα τις 6 βίδες του κουδουνιού. Μετά, με προσοχή, ξεβίδωσα τις 2 βίδες (με πράσινο βελάκι) που φαίνονται στην φωτογραφία που ακολουθεί.

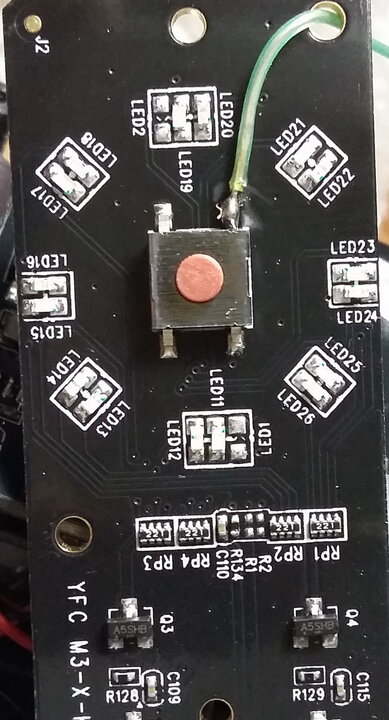

Εφόσον απελευθερώθηκε η πλακέτα με το πλήκτρο, με προσοχή κόλλησα ένα μικρό καλώδιο στο σημείο που δείχνει η δεύτερη φωτογραφία, ώστε να "κλέψω" την εντολή.



Αγόρασα από το κατάστημα "Φανός" στην οδό Σολωμού 39 τον ρελέ της 3ης φωτογραφίας.

Στο πιν 1 του ρελέ, σύνδεσα το καλώδιο που "έκλεψα" νωρίτερα". Το πιν 2, μέσω μιας αντίστασης 22 Ohm το σύνδεσα με τον θετικό πόλο από την μπαταρία.

(η αντίσταση χρειάζεται, γιατί το ρελέ σε εμένα, παρέμενε οπλισμένο για 10 sec, οπότε το κουδούνι μέσα στο σπίτι χτυπούσε συνέχεια)!





Θεωρώ αυτονόητο, πως όποιος θελήσει κάποια βοήθεια ή έξτρα πληροφορία, θα την έχει.
Επίσης, αν κάποιος θέλει ας σχολιάσει από κάτω, ώστε να προσθέσω 2-3 φωτογραφίες για να δείτε την ποιότητα της εικόνας που βγάζει.

Επεξ/σία 24 Φεβρουαρίου 2019 από radiodj105

[filarhos]

Μετά από περίπου ένα χρόνο κοιτάω κι εγώ για ένα τέτοιο και θα χρειαστώ και το κουδούνι γιατί τώρα δεν έχει κουδούνι το σπίτι.

Πως το βλέπεις κάνει δουλειά;

Θέλω να το βάλω ουσιαστικά στην αυλόπορτα που είναι στον δρόμο (μπορούν να το πάρουν εύκολα; είναι αδιάβροχο; ) που είναι 15 μέτρα μακριά από το wifi. Το κινητό πιάνει σήμα αλλά δεν γνωρίζω γιατί παρεμβάλονται 3 τοίχοι...
