Ερώτηση για πυκνωτή τροφοδοτικού (sos)

[mastoras007]

1 ώρα πριν, Sheogorath είπε

Το ίδιο πράγμα με μένα λέει. Πουθενά δεν αφαιρείς χωρητικότητες.

Αφου δουλεύει καλά τα έβαλες.

Κομπλέ. Ευχαριστώ

[Fubar.gr]

Στις 27/12/2018 στις 10:45 ΠΜ, Sheogorath είπε

Δεν αφαιρείς χωρητικότητα στην σειριακή. Κανεις το 1/C και προσθέτεις, απλώς για να ξέρεις.

1/c=1/c1+1/c2



Ο μαθηματικός τύπος για τους πυκνωτές σε σειρά είναι ακριβώς ο ίδιος με τον τύπο για αντιστάσεις παράλληλα.

Αν μπούν δύο ίδιοι πυκνωτές σε σειρά, πχ 1000 μF 35 V, τότε η χωρητικότητα πέφτει ακριβώς στο μισό, αλλά η μέγιστη τάση διπλασιάζεται. Δηλαδή θα προκύψει ένας πυκνωτής 500 μF 70 V

Αν μπούν δύο πυκνωτές με μεγάλη διαφορά χωρητικότητας, πχ 1000 μF και 1 μF τότε ακριβώς όπως και στις παράλληλες αντιστάσεις, ο μικρότερος υπερισχύει και η χωρητικότητα θα είναι περίπου 1 μF.



Ο βασικός λόγος που βάζουμε πυκνωτές σε σειρά είναι αν θέλουμε να αυξήσουμε τη συνολική τάση στα άκρα τους.

Δευτερευόντως, αν για παράδειγμα θέλουμε έναν 500άρη πυκνωτή και έχουμε στη διάθεση μας 1000άρηδες, τότε μπορούμε να βάλουμε 2 σε σειρά για να προκύψει ένας 500άρης. Το πρόβλημα με αυτό είναι οτι προστίθονται τα ESR των δύο πυκνωτών, οπότε δέν είναι και η καλύτερη λύση.

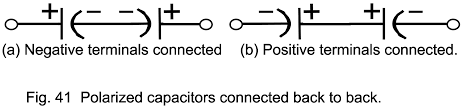

Μπορούμε επίσης να βάλουμε δύο ηλεκτρολυτικούς σε σειρά πλάτη με πλάτη:



Ο πυκνωτής που θα προκύψει δέν έχει πολικότητα, αυτό είναι χρήσιμο όταν θέλουμε μεγάλη χωρητικότητα, γιατι οι κλασσικοί unpolarized πυκνωτές (κεραμικοί, φίλμ) δέν βγαίνουν σε μεγάλες χωρητικότητες.

Αυτό που δέν είμαι σίγουρος είναι πώς ακριβώς υπολογίζεται η χωρητικότητα και η τάση σε αυτή την περίπτωση.

[mastoras007]

13 ώρες πριν, Fubar.gr είπε

Ο μαθηματικός τύπος για τους πυκνωτές σε σειρά είναι ακριβώς ο ίδιος με τον τύπο για αντιστάσεις παράλληλα.

Αν μπούν δύο ίδιοι πυκνωτές σε σειρά, πχ 1000 μF 35 V, τότε η χωρητικότητα πέφτει ακριβώς στο μισό, αλλά η μέγιστη τάση διπλασιάζεται. Δηλαδή θα προκύψει ένας πυκνωτής 500 μF 70 V

Αν μπούν δύο πυκνωτές με μεγάλη διαφορά χωρητικότητας, πχ 1000 μF και 1 μF τότε ακριβώς όπως και στις παράλληλες αντιστάσεις, ο μικρότερος υπερισχύει και η χωρητικότητα θα είναι περίπου 1 μF.

Ο βασικός λόγος που βάζουμε πυκνωτές σε σειρά είναι αν θέλουμε να αυξήσουμε τη συνολική τάση στα άκρα τους.

Δευτερευόντως, αν για παράδειγμα θέλουμε έναν 500άρη πυκνωτή και έχουμε στη διάθεση μας 1000άρηδες, τότε μπορούμε να βάλουμε 2 σε σειρά για να προκύψει ένας 500άρης. Το πρόβλημα με αυτό είναι οτι προστίθονται τα ESR των δύο πυκνωτών, οπότε δέν είναι και η καλύτερη λύση.

Μπορούμε επίσης να βάλουμε δύο ηλεκτρολυτικούς σε σειρά πλάτη με πλάτη:

Ο πυκνωτής που θα προκύψει δέν έχει πολικότητα, αυτό είναι χρήσιμο όταν θέλουμε μεγάλη χωρητικότητα, γιατι οι κλασσικοί unpolarized πυκνωτές (κεραμικοί, φίλμ) δέν βγαίνουν σε μεγάλες χωρητικότητες.

Αυτό που δέν είμαι σίγουρος είναι πώς ακριβώς υπολογίζεται η χωρητικότητα και η τάση σε αυτή την περίπτωση.

Αργησες να γράψεις αλλά εδωσες ρέστα πάλι..

Την επομενη φορά που θα βιάζομαι θα σου στελνω πμ κατευθειαν
