Σύνδεση πατέντας ηχείων !

[Alkis29]

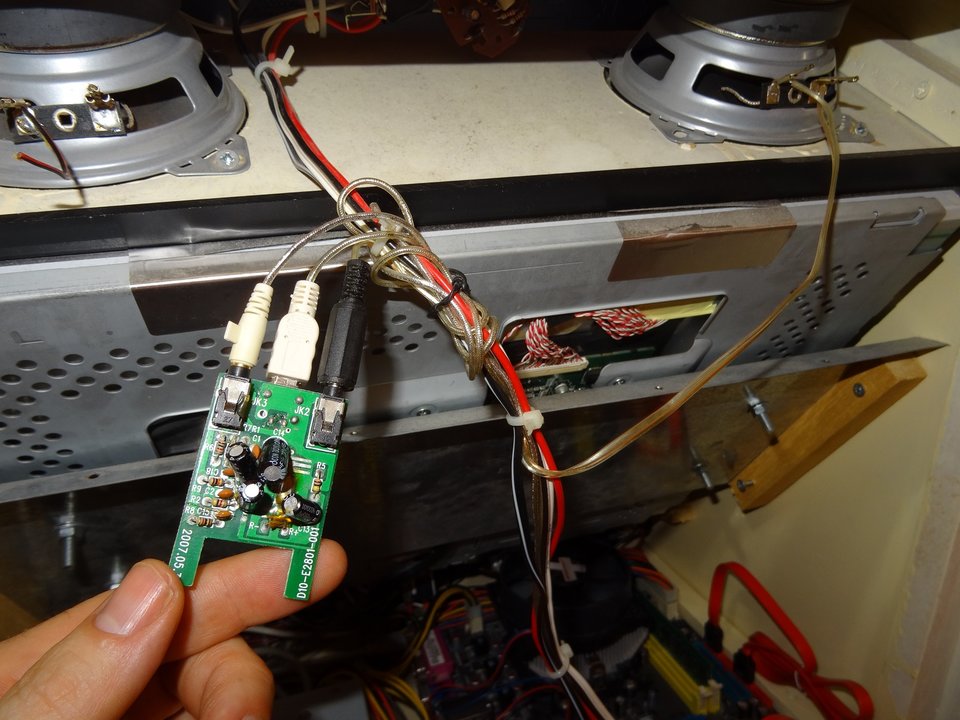

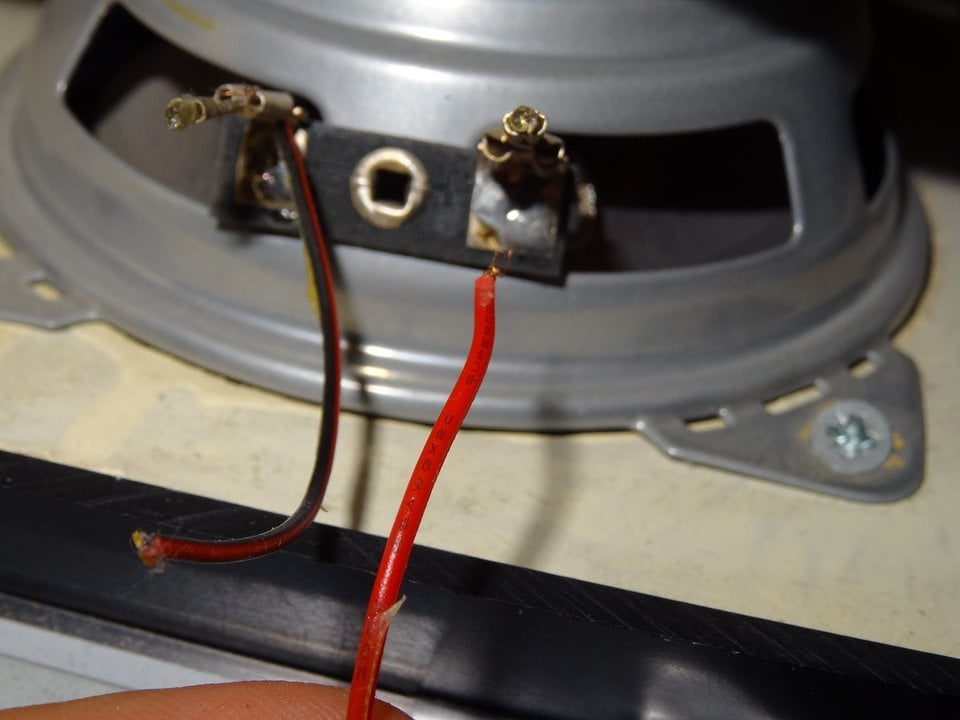

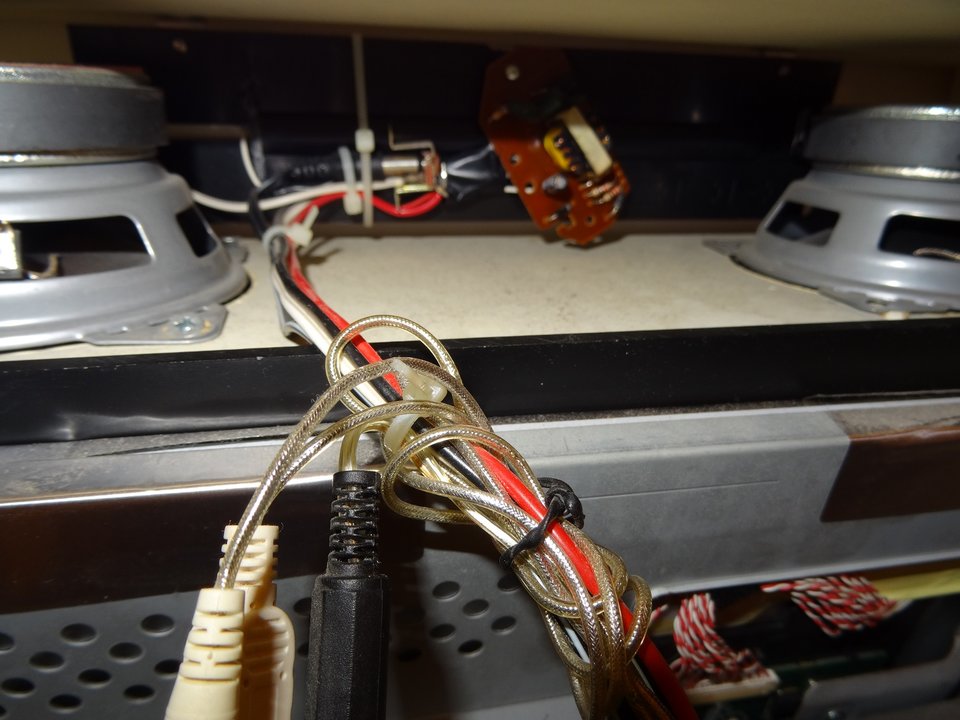

Καλησπέρα σε όλους. Η κατάσταση έχει ως εξής. Πρόσφατα αντιλήφθηκα οτι ο ήχος του ενός εκ των 2 ηχείων που βρίσκονται στην arcade καμπίνα μου είχε σταματήσει. Την καμπίνα την έχει φτιάξει φίλος πριν πολλά χρόνια. Την άνοιξα λοιπόν και διαπίστωσα οτι τα εικονιζόμενα 2 καλωδιάκια κόκκινο-μαύρο του ηχείου έχουν ξεκολλήσει από την πλακετίτσα που συνδέονταν. Το θέμα είναι πώς θα καταλάβω από που έφυγαν έτσι ώστε με κολλητήρι να τα ξαναβάλω χωρίς φυσικά να προκαλέσω ζημιά στην πλακετίτσα. Παραθέτω photos που φαίνονται όλα μήπως κάποιος με γνώσεις επί του θέματος μπορεί να με βοηθήσει. Ευχαριστώ πολύ.

[nikos903]

To τσιπάκι απο την πλακέτα που κουμπώνουν τα 3.5 jack τι γράφει απάνω;

[Alkis29]

7 ώρες πριν, nikos903 είπε

To τσιπάκι απο την πλακέτα που κουμπώνουν τα 3.5 jack τι γράφει απάνω;

Από αυτή την πλευρά εννοείς ?

[nikos903]

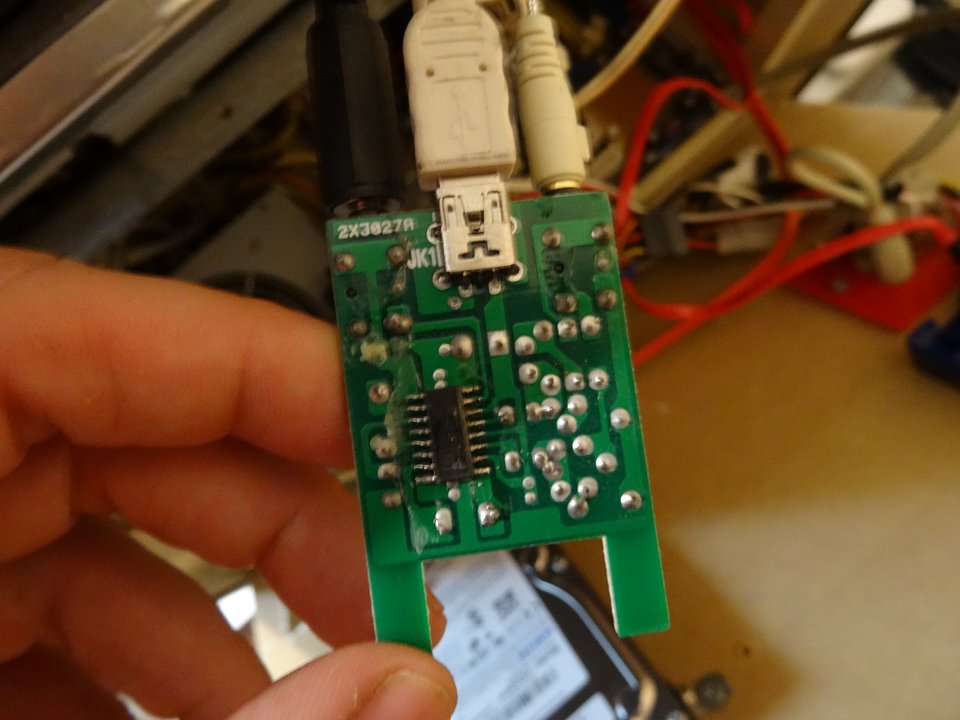

Σε αυτήν την πλακέτα απο την άλλη μεριά έχει ένα τσιπάκι, αυτό τι γράφει απάνω του. Το περνάς με λίγο οινόπνευμα και θα φανεί καλύτερα.

[Alkis29]

Α οκ κατάλαβα. Θα το κάνω το απόγευμα και θα σου πω.





Να ρωτήσω κάτι ρε παιδιά να μου πείτε αν σκέφτομαι σωστά. Για να αποφύγω κολλήσεις κτλ στην πλακέτα που δεν είμαι και σίγουρος πού πρέπει να γίνουν δεν θα ήταν πιο απλό να πάρω 2 καλωδιάκια ήχου στερεο, να τα ενώσω σε 1 βίσμα 3.5mm και να φεύγουν από το audio out της πλακέτας  να πηγαίνουν στα 2 ηχεία ?? Λογικά η πλακέτα είναι ενισχυτής stereo. Τι λέτε ?

[Alkis29]

Νέα δεδομένα παιδιά. Επειδή τελικά μπορεί να φταίει και ο ενισχυτάκος αφού συνδέοντας ακουστικά επάνω πάλι ακούγεται μόνο το αριστερό κανάλι και όχι το δεξί (ενώ τα ίδια ακουστικά όταν τα βάζω στο audio out της m/b παίζουν και τα 2 κανάλια κανονικά) , μπορείς να μου βρει κάποιος ένα παρόμοιο stereo mini ενισχυτή κύκλωμα στο ebay με audio in,out και mini usb ??

[nikos903]

Είναι μονοφωνικές οι έξοδοι σε αυτό το πλακετάκι, μια χαρά είναι δηλαδή. Τον κωδικό δώσε να σου πω που πάει το δεύτερο ηχείο.

[Alkis29]

2 λεπτά πριν, nikos903 είπε

Είναι μονοφωνικές οι έξοδοι σε αυτό το πλακετάκι, μια χαρά είναι δηλαδή. Τον κωδικό δώσε να σου πω που πάει το δεύτερο ηχείο.

οκ κάτσε να δω

πάνω στο τσιπάκι γράφει :

SM7512SL

UG1A0177RR1

[Fubar.gr]

Στις 15/6/2018 στις 6:38 ΜΜ, Alkis29 είπε

οκ κάτσε να δω

πάνω στο τσιπάκι γράφει :

SM7512SL

UG1A0177RR1

Το pinout του τσίπ είναι αυτό:

Ο @nikos903 έχει δίκιο, το πλακετάκι βγάζει μονοφωνική έξοδο στο βύσμα, όμως το τσίπ που έχει είναι στερεοφωνικό και η έξοδος για το δεύτερο ηχείο υπάρχει πάνω στην πλακέτα.

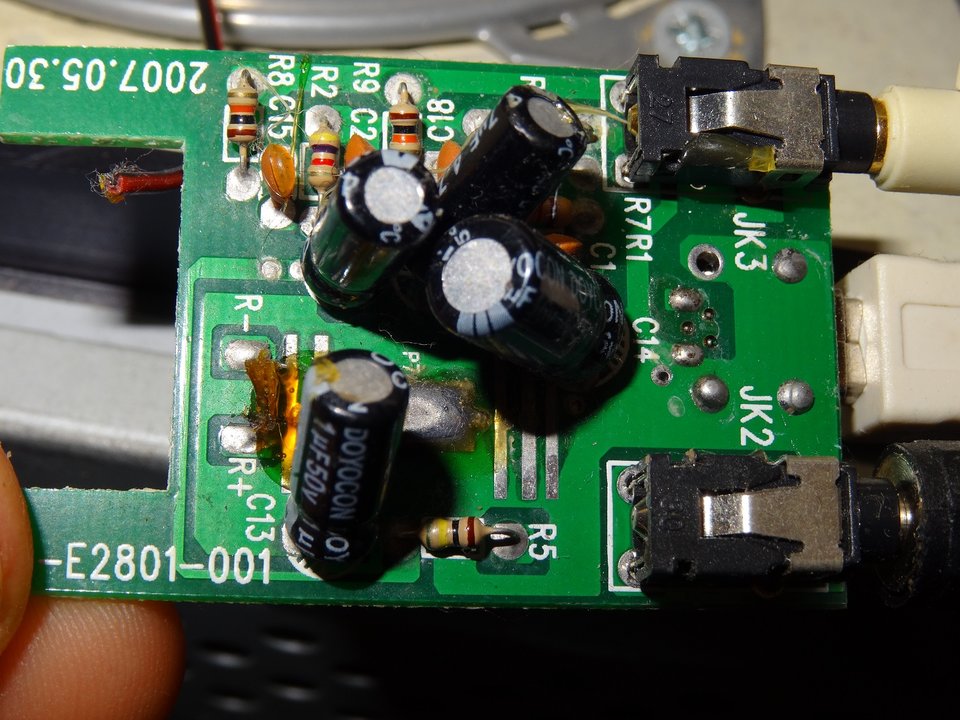

Είναι τα σημεία που είναι σημειωμένα R+ και R-, τα πίν 15 και 1 αντίστοιχα



και εδώ τα ίδια σημεία απο την κάτω πλευρά:

Κολλας το κόκκινο καλώδιο στο R+ και το μαύρο στο R-.

Δέν έχει σημασία αν θα τα κολλήσεις απο την πάνω ή απο την κάτω πλευρά, όπου σε βολεύει.

[Alkis29]

Σε ευχαριστώ πολύ !
