Logisim εργασια

[BackInBlack123]

Καλησπέρα,

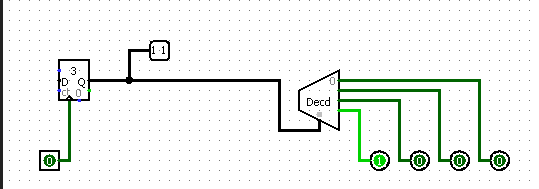

Έχω το παρακάτω κύκλωμα (σε logisim). Το θέμα είναι ότι πρέπει να κάνω το κύκλωμα με πύλες και όχι με "έτοιμο"

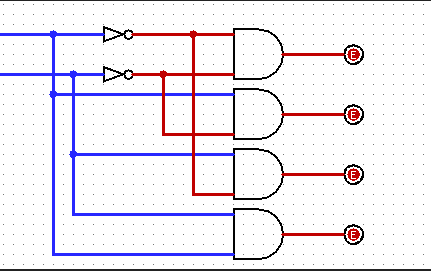

decoder. Το "καλώδιο" που φεύγει από το Q έχει επάνω του δπλή τιμή (και 0 και 1). Ο 2-4 decoder υλοποιείται με τις παρακάτω
πύλες. Το πρόβλημα είναι ότι ενώ ο "έτοιμος" decoder μπορεί να διαχωρίσει τις διπλές τιμές του καλωδίου, με τον μη έτοιμο
θέλω δύο τιμές ενώ από το καλώδιο μπορώ να πάρω μόνο μία. Ακόμα και αν αλλάξω τις πύλες ώστε να δέχονται διπλές τιμές, τα αποτελέσματα
είναι πάλι λάθος. Τι μπορώ να κάνω;

Επεξ/σία 4 Μαΐου 2018 από BackInBlack123

[Lanike71]

Δε δούλεψες πρώτα στο χαρτί με το πινακάκι;

[BackInBlack123]

Τελικα ειχα ξεχασει  να βαλω ενα switch, λαθος μου ευχαριστώ πολυ για την απαντηση..

Επεξ/σία 13 Μαΐου 2018 από BackInBlack123
