Ξέρει κανείς πως συνδέω αυτον τον διακόπτη;;

[Anitheme]

Αγόρασα αυτό



https://www.ebay.com/itm/Sliver-6Pin-22mm-Led-Light-Stainless-POWER-Push-Button-Momentary-Switch-12V-IP65/292161002257?var=591102411876&hash=item4406271b11:g:iuUAAOSwrfVZTQyl

Ξέρει κανείς πο συνδέετε το on και που το LED?

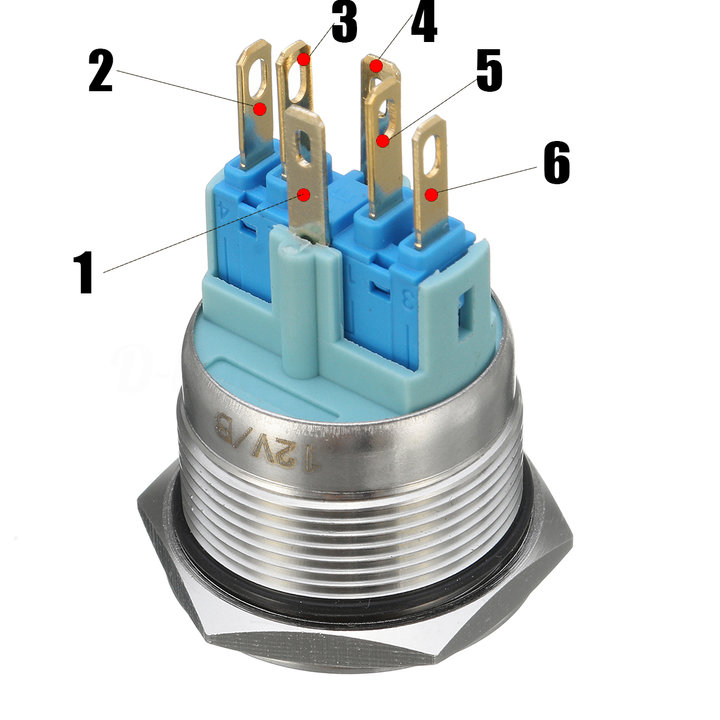

Επισυνάπτω μια φωτογραφία με νούμερα για να μου πείτε, π.χ 1 με 3 ή 2 με 1 , επίσης που παει το μαυρο και που το κοκκινο;



αυτά είναι τα καλώδια που θα συνδεθούν

https://www.ebay.com/itm/10pc-Computer-Motherboard-Power-Cable-Switch-On-Off-Reset-Button-Replacement/162728452473?epid=5008155488&hash=item25e35f2179:g:2ooAAOSwWflZ8995

(θα κοπούν οι διακόπτες και θα συνδεθεί το κάθε καλώδιο στο πινίο που πρέπει)

ΕΥΧΑΡΙΣΤΩ ΠΡΟΚΑΤΑΒΟΛΙΚΑ!





[Inuyasha]

Αν και δεν βλέπω σχεδιο

1-4 είναι το led 2-3 με 5-6 είναι οι επαφές του διακόπτη

[Anitheme]

2 ώρες πριν, Inuyasha είπε

Αν και δεν βλέπω σχεδιο

1-4 είναι το led 2-3 με 5-6 είναι οι επαφές του διακόπτη

Με έσωσες ευχαριστώ πολύ!!!

[Anitheme]

Τελικά ο διακόπτης δεν ανάβει, μόνο το LED ακι ανάβει όταν μπαίνει στο ρεύμα αλλά ο υπολογιστής δεν ανοίγει!!!

Τι κάνω λάθος;



Ο συνδυασμός που έχω τώρα είναι  RED 4 BLACK 1  (LED) και 2 BLACK 3 RED (POWER)

Παρακαλώ βοηθήστε με

Επεξ/σία 4 Απριλίου 2018 από Anitheme

[Sheogorath]

Δοκίμασες 5-6;

[Anitheme]

45 λεπτά πριν, Sheogorath είπε

Δοκίμασες 5-6;

Ναι δοκίμασα! Αν βάλεις αλλού το μαύρο και αλλού το κόκκινο παίζει ρόλο;;; πχ 5 κοκκινο 6 μαυρο;

[Sheogorath]

Όχι, διακόπτης είναι, δεν έχει φορά. Δοκίμασε και 2-5, 2-6, 3-5, 3-6.

[Anitheme]

5 λεπτά πριν, Sheogorath είπε

Όχι, διακόπτης είναι, δεν έχει φορά. Δοκίμασε και 2-5, 2-6, 3-5, 3-6.

Μπορείς να μου πείς γιατί ανάβει το ledaki ενώ δεν έχω συνδέσει την μπρίζα του;;;; μήπως γίνεται κάποιο βραχυκύκλωμα;;;;

Απο την μητρική έχω αποσυνδέσει τα ledακια και έχω αφήσει μόνο reset και speaker. Το συνδέω εκεί που συνδέω το power SW. Μήπως εκεί είναι το λάθος;





Επεξ/σία 4 Απριλίου 2018 από Anitheme

[Anitheme]

Το έφτιαξα, τελικά ήταν 2-6 POWER και 1-4 LED

[Sheogorath]

32 λεπτά πριν, Anitheme είπε

Το έφτιαξα, τελικά ήταν 2-6 POWER και 1-4 LED

Ε ναι, ήταν ένα από τα πιθανά που προτεινα.

[Anitheme]

32 λεπτά πριν, Sheogorath είπε

Ε ναι, ήταν ένα από τα πιθανά που προτεινα.

όπως και να χει σε ευχαριστώ!
