Διαχωρισμος VDSL γραμμης σε διπλο μπριζακι LEGRAND RJ11

[Rigo82]

Καλησπερα σε ολους

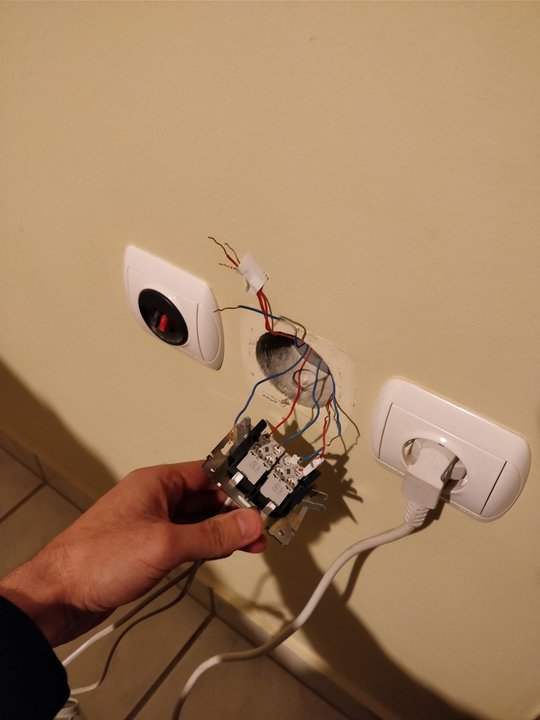

Σημερα δοκιμασα να διαχωρισω την VDSL γραμμη ακολουθωντας τις οδηγιες του forum . Ευκολα βρηκα το ζευγαρι που ερχετε απο τον κατανεμητη, τα εβαλα το κοκκινο στο 2 και μπλε στο 3 στο δεξιο μπριζακι και το router συγχρονισε πολυ ψηλα ( 4996/48832 kbps), ολα καλα μεχρι εδω



Στην συνεχεια αρχισα να δοκιμαζω τα υπολοιπα ζευγαρια για να στειλω την τηλεφωνια στα αλλα δωματια. Δοκιμασα ολους τους συνδιασμους με κοκκινο στο 3 και μπλε στο 2 (στο αριστερο μπριζακι) και οποτε εβαζα το τηλεφωνο σε οποιαδηποτε μπριζα δεν ειχε τονο και το router αποσυγχρονιζε. Επισης το router συχρονιζε λιγακι χαμηλοτερα.



Τι μπορει να συμβαινει? Μηπως χρειαζετε VDSL φιλτρο οπως δειχνει το document της CYTA ωστε να μην στειλω την τηλεφωνια απο το phone 1 του ΖΤΕ ΖΧΗΝ Η267Α router





Ευχαριστω πολυ για την βοηθεια!

[dionysg]

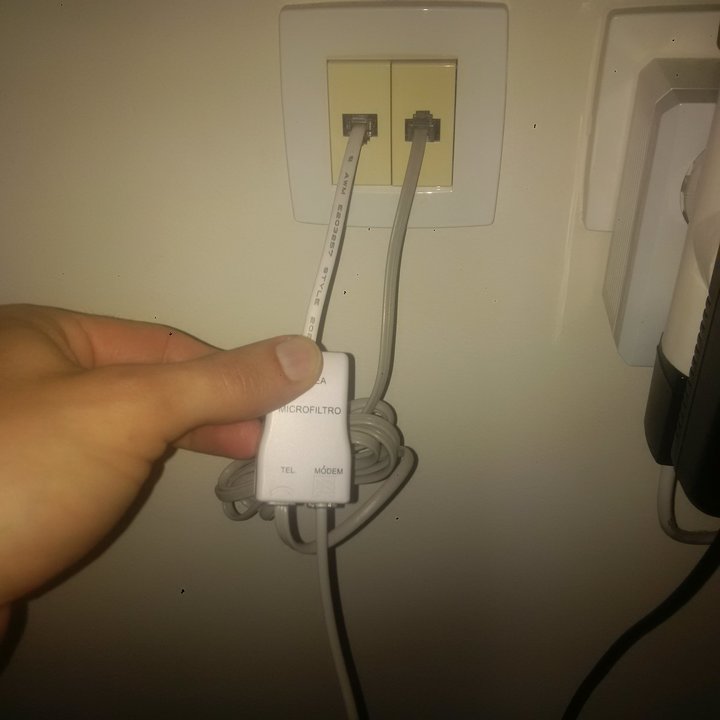

Δεν ξερω πως το κανεις ακριβως αλλα  εκανα την διαδικασια  πριν 1 εβδομαδα και εγω.  Πρεπει να ειναι οπως στην φωτο.

Ερχετε η τηλ γραμμη απο εξω συνδεεις τα καλωδια στο ενα φις. Σε αυτο το φις βαζεις σπλιτερ/φιλτρο οπως της φωτο. Ενα καλωδιο παει στο μοντεμ (λεει modem επανω) το αλλο στο 2 φις( λεει tel). Απο το δευτερο φις φευγουν ζευγη καλωδια (σε εμενα ηταν 4 ζευγη) και πανε σε αλλο κουτι/πριζα. Βρες ποια ειναι εκεινη η πριζα την ανοιγεις και συνδεεις πανω σε αυτη ολες τις αλλες γραμμες απο τα υπολοιπα δωματια. Εγω ετσι το εκανα.

Πρεπει να βρεις τα σωστα ζευγη. Εμενα με βοηθησε ενας φιλος ηλεκτρολογος οποτε πως το εκανε ακριβως να βρει τα σωστα ζευγη δεν ξερω.

Αν εχεις το manual της cyta διαβασε το τα εξηγει αυτα

Υγ Αυτο ειναι για adsl.  Στο vdsl αν δεν κανω λαθος εχει το modem εξοδο tel. Οποτε αλλαζει η διαδικασια. Απο το πρωτο φις κατευθειαν καλωδιο χωρις φιλτρο στο modem και απο το tel του modem ριχνεις καλωδιο στο δευτερο φις.

Καποιος αλλος με vdsl μπορει να διαφωτισει

Επεξ/σία 29 Μαρτίου 2018 από dionysg

[bill2015]

Αυτη η συνδεσμολιγία που δείχνεις  @dionysg είναι αν έχεις τηλεφωνία pots-tdm και όχι voip όπως πάνω ο @Rigo82

[Rigo82]

2 ώρες πριν, bill2015 είπε

Αυτη η συνδεσμολιγία που δείχνεις  @dionysg είναι αν έχεις τηλεφωνία pots-tdm και όχι voip όπως πάνω ο @Rigo82

@poulinos μηπως εχεις καποια συμβουλη, ειχα διαβασει και σε αλλα threads καποιες προτασεις σου και ειμαι σιγουρος οτι το κατεχεις το θεμα.



Ευχαριστω πολυ εκ των προτερων

[poulinos]

καταρχην μιλαμε για tdm τηλεφωνια ή για voip τηλεφωνια?εσυ θα πρεπει να φερεις την γραμμη στο ενα πριζακι οπως σωστα εκανες και αν εχεις tdm θα βαλεις το σπλιττερ μπροστα απο αυτο και απο το dsl θα πας στο router και απο το Phone θα πας στο αλλο πριζακι που εκει θα ειναι τα υπολοιπα καλωδια που πανε στα αλλα πριζακια****

αν εχεις voip δεν βαζεις σπλιττερ αλλα απευθειας την voip την πηγαινεις στο δευτερο πριζακι

****ενα ζευγαρι απο ολα ειναι backup μεχρι τον κατανεμητη οποτε δεν θα το συνδεσεις.β.υπαρχει περιπτωση σε καθε πριζακι να πηγαινουν 2 ζευγαρια οποτε καλο θα ειναι να ανοιχτουν ολα τα πριζακια να ενωσεις απο το κεντρικο την τηλεφωνια σε ενα απο ολα και να δεις ποια εχουν τηλεφωνια.αναλογως συνδεεις και τα υπολοιπα πριζακια μεχρι να εχουν ολα τηλεφωνο.

22 minutes ago, Rigo82 said:

@poulinos μηπως εχεις καποια συμβουλη, ειχα διαβασει και σε αλλα threads καποιες προτασεις σου και ειμαι σιγουρος οτι το κατεχεις το θεμα.

Ευχαριστω πολυ εκ των προτερων



[Rigo82]

Ευχαριστω πολυ @poulinos για την γρηγορη απαντηση.

H  τηλεφωνια ειναι Voip και υπαρχει και συναγερμος ο οποιος συνδεεται με κεντρο και επαιζε κανονικα με adsl, τωρα με VDSL και Voip δεν λειτουργει, γιαυτο και προσπαθω να γυρισω την τηλεφωνια στις μπριζες ωστε να παει και στον συναγερμο.

Επισης ο συναγερμος εχει ενα adsl φιλτρο συνδεδεμενο λογω της προηγουμενης  adsl συνδεσμολογιας.

Αυτους τους συνδιασμους εκανα χτες χωρις ομως να ανοιξω τις υπολοιπες μπριζες, ανοιξσα μονο την κεντρικη. Οποτε απο οτι καταλαβαινω ειναι μονοδρομος να ανοιχτουν ολες οι μπριζες και με αλλεπαληλλους συνδιασμους (κεντρικης/δωματιων) να προχωρισω απο μπριζα σε μπριζα ? Καποιος ευκολος τροπος για τους συνδιασμους, για παραδειγμα ενας ελεγχος με πολυμετρο σε AC θα βοηθουσε?



Ευχαριστω πολυ



[poulinos]

voip αρα δεν θα βαλεις πουθενα φιλτρο αφου θα γυρισεις την γραμμη.πολυμετρο σε dc και οχι ac.συνδεεις μονο τα ζευγαρια που πρεπει  ωστε να μην υπαρχει θεμα με επιστροφες.και το βασικο στο ενα πριζακι μονο το καλωδιο που ερχεται απο τον οτε.το αναπληρωματικο στον αερα διοτι αμα το αναπληρωματικο ειναι συνδεδεμενο  στον κατανεμητη μαζι με το ζευγαρι το κανονικο θα σου κανει θεμα.εχω δει πολλα παραξενα απο "ηλεκτρολογους"

[Rigo82]

Ευχαριστω πολυ @poulinos θα τα δοκιμασω ολα και θα ενημερωσω για το πως πηγε.





[poulinos]

18 hours ago, Rigo82 said:

Ευχαριστω πολυ @poulinos θα τα δοκιμασω ολα και θα ενημερωσω για το πως πηγε.

οτι χρειαστεις εδω ειμαστε

[Rigo82]

Καλησπερα

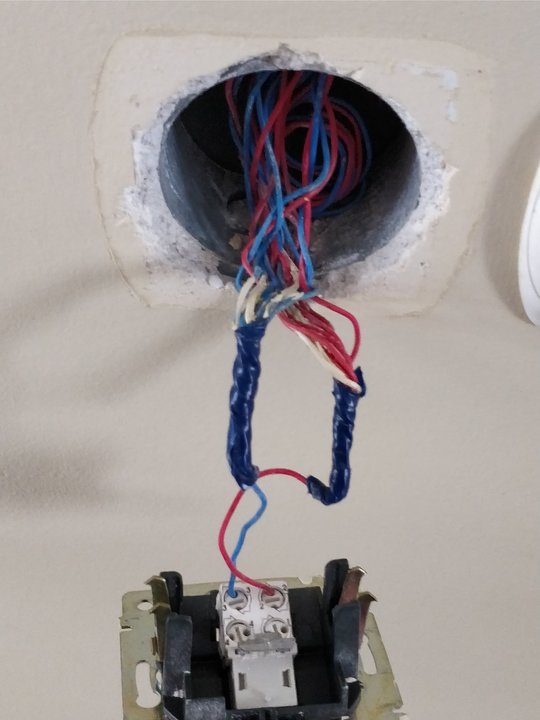

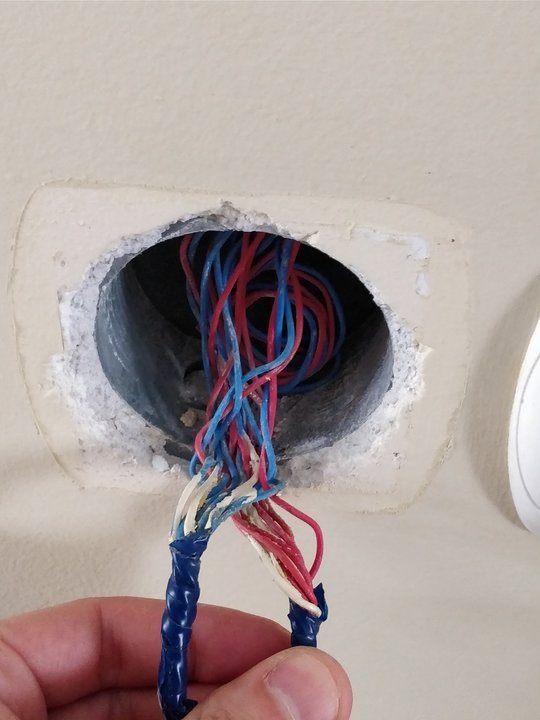

Μολις ανοιξα ολες τις μπριζες του σπιτιου. Οι οποιες ειναι 5 (μια στην πορτα διπλα, μια στο σαλονι και αλλες 3 σε καθε δωματιο). Στα δωματια ολες ειχαν 2 ζευγαρια κοκκινο μπλε συνδεδεμενα, τα αποσυνδεσα ολα, παρατηρησα οτι σε ολες τις μπριζες το κοκκινο ηταν στο 2 και το μπλε στο 3, αναποδη συνδεσμολογια δηλαδη με αυτην που κανω στην κεντρικη. Δυστυχως ανοιγοντας την μπριζα στο σαλονι αντικρίσα το παρακατω σοκαριστικο θεαμα και εκει που πιστευα οτι ισως ειμαι κοντα σε λυση, τελικα αδιεξοδο.



@poulinos Εχει ξαναδει κατι παρομοιο ? Να σημειωσω οτι η κεντρικη μου μπριζα ειναι διπλα στην πορτα (ή ετσι νομιζω) με τεσσερα ζευγη κοκκινο-μπλε και εκει συγχρονιζει και ο router πολυ ψηλα.

Τι κανουμε απο εδω και περα? Ο στοχος μου ειναι να γυρισω τηλεφωνια μεσα στο σπιτι ωστε να φτασει στον συναγερμο στο παταρι.





Επεξ/σία 31 Μαρτίου 2018 από Rigo82

[poulinos]

κλασικος ηλεκτρολογος τα ενωνω ολα.αποσυνδεεις τα παντα απο παντου.στην κεντρικη ξεχωριζεις τα ζευγαρια.προσεχε το καθε κοκκινο να ειναι με το σωστο μπλε που τυλιγεται .μην τα ξετυλιξεις δηλαδη διοτι θα γινει πιο δυσκολο.σε ενα ζευγαρι απο ολα θα εχεις συγχρονισμο.σωστο συγχρονισμο.αν βαλεις ενα σωστο και ενα λαθος μπορει να συγχρονισει αλλα θα ειναι χαλια ο συγχρονισμος.αφου βρεις αυτο το βαζεις στην μια υποδοχη στο διπλο πριζακι και ως εδω ειμαστε καλα.μετα πρεπει να βρεις ποιο παει που.σε ενα απο τα αλλα ζευγαρια βαζεις μια μπαταρια 9 volt.πας στα αλλα πριζακια και βρισκεις σε ποιο η σε ποια εχεις 9 volt.μπορει να ειναι ενα μπορει δυο αναλογως πως τα εχουν βαλει.σημειωσε τα με labels οτι πχ το ζευγαρι αυτο ειναι δωματιο.αν δεν βρεις καποιο πριζακι πχ του δωματιου να φτανει στην κεντρικη πριζα σημαινει οτι παιρνει απο προηγουμενη πριζα .σκοπος ειναι ολα τα πριζακια  να εχουν ταση 9 volt και να ξερεις ποιο παει που.θα σου μεινουν και αναπληρωματικα.αφου τα βρεις τα ενωνεις οπως ειναι τωρα ενωμενα αλλα δεν θα συνδεσεις τα αναπληρωματικα ουτε αυτο που ερχεται απο τον οτε να πω.μετα αυτα τα συνδεεις στην δευτερη υποδοχη στο πριζακι και μετα απο το πριζακι στην fxs του ρουτερ.θα πρεπει να ανοιξεις και το κουτι του συναγερμου να δεις ποιο καλωδιο φτανει και εκει.

το πιο πιθανο ειναι αν εχεις 4 ζευγαρια το ενα ειναι του οτε το δευτερο ειναι αναπληρωματικο και τα αλλα δυο πανε στα πριζακια που αντιστοιχα τα πριζακια δινουν το ενα στο αλλο.βεβαια υπαρχει και περιπτωση να  βαλεις μπαταρια και να πηγαινει ενα ζευγαρι σε ολα τα πριζακια οποτε να δεις ταση σε ολα απευθειας οποτε και ειναι πιο ευκολο

50 minutes ago, Rigo82 said:

Καλησπερα

Μολις ανοιξα ολες τις μπριζες του σπιτιου. Οι οποιες ειναι 5 (μια στην πορτα διπλα, μια στο σαλονι και αλλες 3 σε καθε δωματιο). Στα δωματια ολες ειχαν 2 ζευγαρια κοκκινο μπλε συνδεδεμενα, τα αποσυνδεσα ολα, παρατηρησα οτι σε ολες τις μπριζες το κοκκινο ηταν στο 2 και το μπλε στο 3, αναποδη συνδεσμολογια δηλαδη με αυτην που κανω στην κεντρικη. Δυστυχως ανοιγοντας την μπριζα στο σαλονι αντικρίσα το παρακατω σοκαριστικο θεαμα και εκει που πιστευα οτι ισως ειμαι κοντα σε λυση, τελικα αδιεξοδο.

@poulinos Εχει ξαναδει κατι παρομοιο ? Να σημειωσω οτι η κεντρικη μου μπριζα ειναι διπλα στην πορτα (ή ετσι νομιζω) με τεσσερα ζευγη κοκκινο-μπλε και εκει συγχρονιζει και ο router πολυ ψηλα.

Τι κανουμε απο εδω και περα? Ο στοχος μου ειναι να γυρισω τηλεφωνια μεσα στο σπιτι ωστε να φτασει στον συναγερμο στο παταρι.



[Rigo82]

Ευχαριστω πολυ @poulinos, να αναφερω μονο οτι αυτο το μπαχαλο γινετε στην δευτερη μπριζα και οχι στην πρωτη (αυτη που ειναι διπλα στην εξωπορτα και εκει που εχω τωρα την διπλη χωνευτη μπριζα και τον router συχρονισμενο γυρω στα 47 Mbps).

Παραθετω και μια φωτογραφια της πρωτης μπριζα αλλαζη αυτη η πληροφορια κατι ?



[poulinos]

1 hour ago, Rigo82 said:

Ευχαριστω πολυ @poulinos, να αναφερω μονο οτι αυτο το μπαχαλο γινετε στην δευτερη μπριζα και οχι στην πρωτη (αυτη που ειναι διπλα στην εξωπορτα και εκει που εχω τωρα την διπλη χωνευτη μπριζα και τον router συχρονισμενο γυρω στα 47 Mbps).

Παραθετω και μια φωτογραφια της πρωτης μπριζα αλλαζη αυτη η πληροφορια κατι ?

παλι ολα στον αερα θα τα βαλεις και θα ψαξεις.λογικα η κεντρικη ειναι αυτη με το που μπεις στο σπιτι

αν δεν ειναι εκει τοτε κοιτας στην δευτερη.σκοπος ειναι να βρεις που παει τι ωστε και η πρωτη να μην ειναι η κεντρικη να καταφερεις να κανεις αυτο που θες.μπορει καποιος απο την πρωτη να πηγε την γραμμη στην δευτερη και μετα να εκανε επιστροφη.οποτε ολα στον αερα και βρισκεις που παει τι για να δεις πως θα παιξεις σωστα

[Rigo82]

Καλησπέρα σε όλους

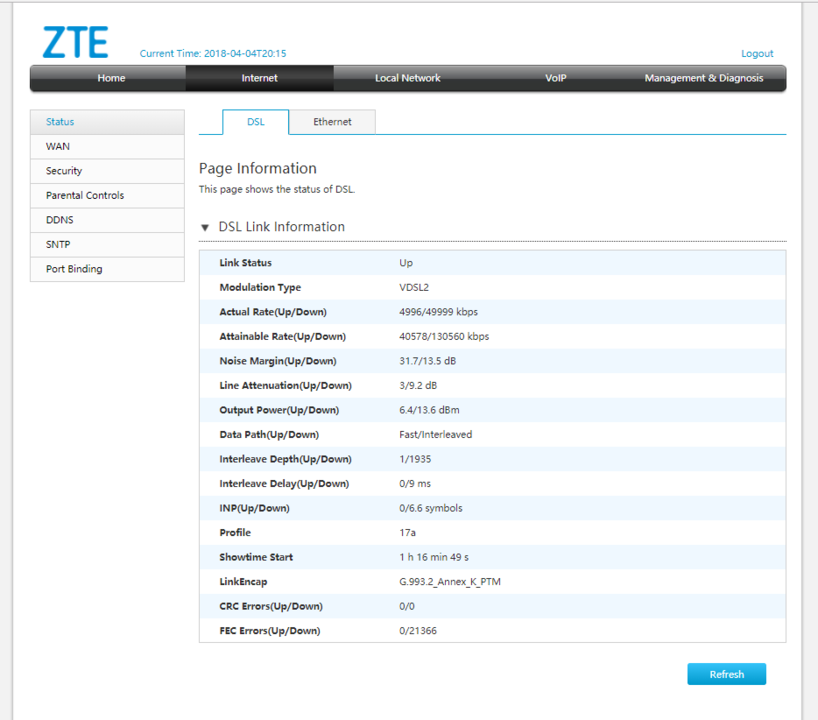

Τελικα ήρθε ενα τεχνικος και βρήκε όλα τα ζευγαρια (η δευτερη μπριζα ηταν η κεντρικη) και περασε και τον τηλεφωνικο τονο μεχρι στον συναγερμο. Τωρα λοιπον που το Internet ειναι απομονωμενο απο την καλωδιωση του σπιτιου συχρονιζει στο μεγιστο (4996/49999 kbps) και ο συναγερμος στελνει σηματα κανονικα.





Ευχαριστω πολυ για την βοήθεια

[poulinos]

35 minutes ago, Rigo82 said:

Καλησπέρα σε όλους

Τελικα ήρθε ενα τεχνικος και βρήκε όλα τα ζευγαρια (η δευτερη μπριζα ηταν η κεντρικη) και περασε και τον τηλεφωνικο τονο μεχρι στον συναγερμο. Τωρα λοιπον που το Internet ειναι απομονωμενο απο την καλωδιωση του σπιτιου συχρονιζει στο μεγιστο (4996/49999 kbps) και ο συναγερμος στελνει σηματα κανονικα.

Ευχαριστω πολυ για την βοήθεια

τελος καλα ολα καλα.ελπιζω να αφησε στον αερα τα αναπληρωματικα.σημερα πετυχα η μαλλον ξαναπετυχα κατι παρομοιο με το δικο σου θεμα.κλασσικα ολα συνδεδεμενα .αναπληρωματικα ζευγαρια, ακυρα ζευγαρια.
