Tvbox Cooling mod ( πατέντες ψύξης)

[nvel]

18 ώρες πριν, kostas1966 είπε

Έψαξα μάταια να βρω το Tj. max* του s912.



125°C

[isay]

Update σχετικά με την ψύξη του m8s pro plus για το οποίο εχω γράψει στο https://www.insomnia.gr/forums/topic/672575-mecool-m8s-pro-plus-review-και-σκάλισμα/

Στην παρουσα συζητηση εχουν αναφερθεί αρκετοί τρόποι ψυξης των boxes, είτε με εξωτερικά ανεμιστηράκια (χωρίς επέμβαση στο σασί) ή με πιο χοντρές επεμβάσεις. Εγώ ειμαι των δευτερων λύσεων γιατί θέλω "πιο μαζεμένα compact" πράγματα. Οπως λοιπον είχα γράψει είχα βάλει ανεμιστηράκι 40*40*10 των 5V και η ψύξη ήταν άκρως αποτελεσματική. Το θεμα ειναι οτι ο τελικός χρήστης του box το χρησιμοποιεί σε σχετικά μικρό ήσυχο δωμάτιο και μου ζήτησε να κάνουμε κάτι να μειώσουμε το θόρυβο, γιατί όταν επρεπε να εχει χαμηλά την ένταση ήχου ( πχ αργα το βραδυ) το άκουγε έντονα. Άλλο που δεν ήθελα (νεα προκληση).

Σκεφτόμενος την ιδέα του @nik187  και την αναφορά του για χρήση αντίστασης 27Ω σε σειρά ( https://www.insomnia.gr/forums/topic/672476-tvbox-cooling-mod-πατέντες-ψύξης/ ) ήξερα οτι έπρεπε να βάλω μια αντισταση 10-30 Ω για να πετυχω αυτό που ήθελα ΑΛΛΑ δε μου κάθονταν οτι το καλοκαιρι και το χειμώνα ειναι διαφορετικές οι αναγκες ψύξης, άρα διαφορετικές στροφές, άρα θόρυβος, συν οτι το ανεμιστηράκι θα εχει φθορές οποτε με τον καιρό θα πέφτουν οι στροφές του, μεχρι να αντικατασταθει. Αντί λοιπόν για απλή αντισταση έβαλα ενα γραμμικό ποτενσιόμετρο άξονα ( https://cdn.shopify.com/s/files/1/1083/3190/products/Linear-Taper-Rotary-Potentiometer.jpg ) παρεμβάλλοντας το στην τροφοδοσία του ανεμιστήρα. Το μικρότερο που βρήκα ήταν στα 47Ω (και ομολογώ οτι ζορίστηκα κιόλας να βρω τόσο μικρό). Ετσι ανα πάσα στιγμή ο τελικός χρήστης εχει ελεγχο της ισορροπιας ψύξης-θορύβου χωρίς να υποχρεούται να μένει σε μια κατασταση. Επιπρόσθετα και μια και άνοιξα πάλι το κουτί χρησιμοποίησα συνδετικά dupont ( https://www.greenelectronicstore.com/4889-thickbox_default/female-to-male-dupont-jumper-wire.jpg ) οποτε τώρα ευκολα γινονται αλλαγές χωρίς κολλητήρια, ματίσεις, κλπ.

Το ποτεντιομετρο βιδώθηκε στο πάνω καπάκι, διπλα στο ανεμιστηράκι (μονο εκει ειχα χώρο εσωτερικά) και ήταν ταμαμ. Για την ψύξη δεν είχα καμια αμφιβολία οτι θα ήταν ικανοποιητική. Χρησιμοποιώντας το cpu float έκανα διαφορες βραχυπρόθεσμες και μακροπρόθεσμες δοκιμές με διαφορα προγράμματα, δοκιμάζοντας διαφορους συνδυασμους και πέτυχα μια "ήσυχη" στάθμη που ακόμα και οταν ζορίζεται το μηχάνημα δεν ξεπερνά του 45-50 C. Ο τελικός χρήστης θα ασχοληθεί πάλι τέλη Μαϊου και τέλη Ιούλη, οπου με βάση τις τότε θερμοκρασίες θα κάνει πάλι μικρορυθμιση.

Επι ευκαιρίας έκανα κάτι ακομα, σαν χειροκίνητο feedback. Το cpu float εχει ρυθμιση να απεικονίζει μόνο τη θερμοκρασία και επιπλέον οταν πιάνει μια ελάχιστη καθορισμένη θερμοκρασία να κοκκινίζει το νούμερο. Τοποθέτησα λοιπον την απεικόνιση θερμοκρασίας στην κορυφή αριστερα και το ρυθμισα να κοκκινίζει πάνω απο τους 57 C. Επιπρόσθετα  πέρασα στο box το προγραμμα Auto Start και το ρυθμισα κατά την εκκίνηση να φορτώνει το cpu float, οποτε πρακτικά οποτε αναβει το μηχανημα, ξεκινά και το cpu float και απεικονίζει πάνω αριστερα τη θερμοκρασία του soc. Ειπα λοιπον στον τελικό χρήστη, οτι όταν βλέπει μόνιμα κόκκινο νουμερο, να αυξάνει λίγο τις στροφές του ανεμιστηρα, γυρίζοντας λίγο το ποτεντιομετρο. Ετσι τις πολύ ζεστές ημέρες αυξάνει την ψύξη και τις υπολοιπες μειώνει στροφές και τις αφήνει οσο χαμηλά θελει ώστε να μην κοκκινίζει μόνιμα η θερμοκρασία. Ετσι θα εχει πάρα πολλές "ήσυχες" ημέρες και τις υπολοιπες θα βρίσκει μονος του την ισορροπία θορύβου-ψυξης.

Εδώ να προσθέσω οτι το autostart ( https://play.google.com/store/apps/details?id=com.autostart ) ΔΕΝ υπάρχει στο google play για TV android version, οποτε το κατέβασα στο κινητό, το έκανα export με το apk export ( https://play.google.com/store/apps/details?id=com.ses.app.apkexport )  και μετά το apk το πέρασα στο boxακι. Μπορειτε να το βρείτε και με αλλους τρόπος, απλα φροντίστε να ειναι δωρεαν και χωρίς adware (το original δεν εχει τετοια σκουπίδια)

Το feedback που πήρα απο τον τελικό χρήστη ήταν άκρως θετικό. Πολύ πιο ησυχία και ξέρω οτι αν χρειαστεί καλύτερη ψύξη, δεν θα με ενοχλήσει καθολου. Μάλλον θα ασχοληθώ όταν το ανεμιστηράκι αρχίζει να σφυρίζει, οπου με τις συνδεσεις dupont, ειναι 4 βίδες, πέρασμα 2 connectors στο νεο ανεμιστηράκι και έτοιμο.

Επεξ/σία 12 Απριλίου 2018 από isay

[ultraex2003]

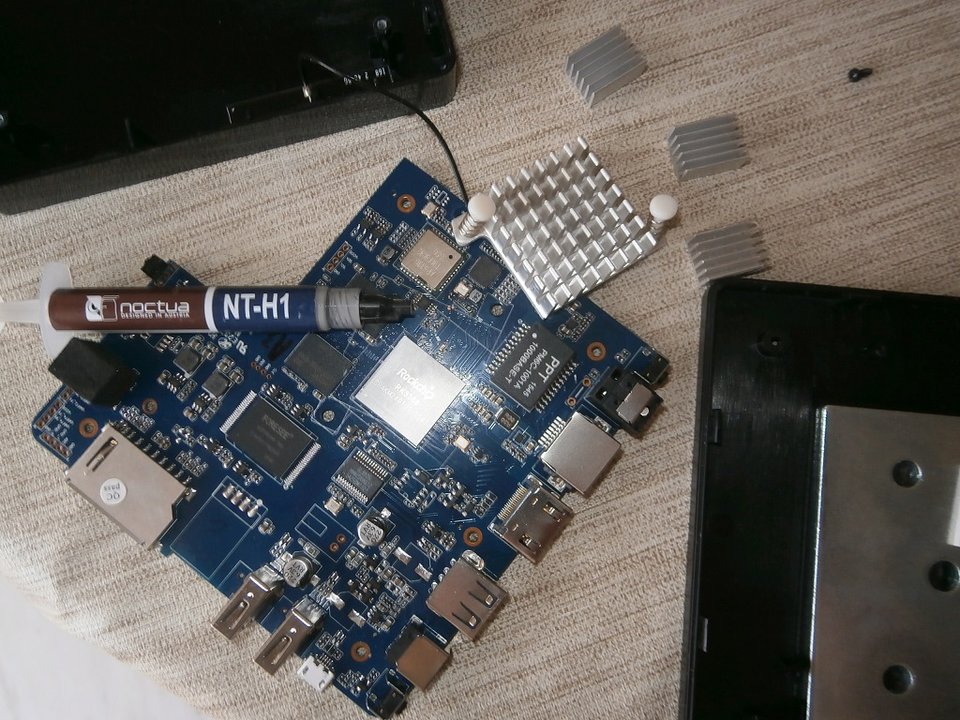

να βαλω και γω το δικο μου το mod σε beilink i68 !!

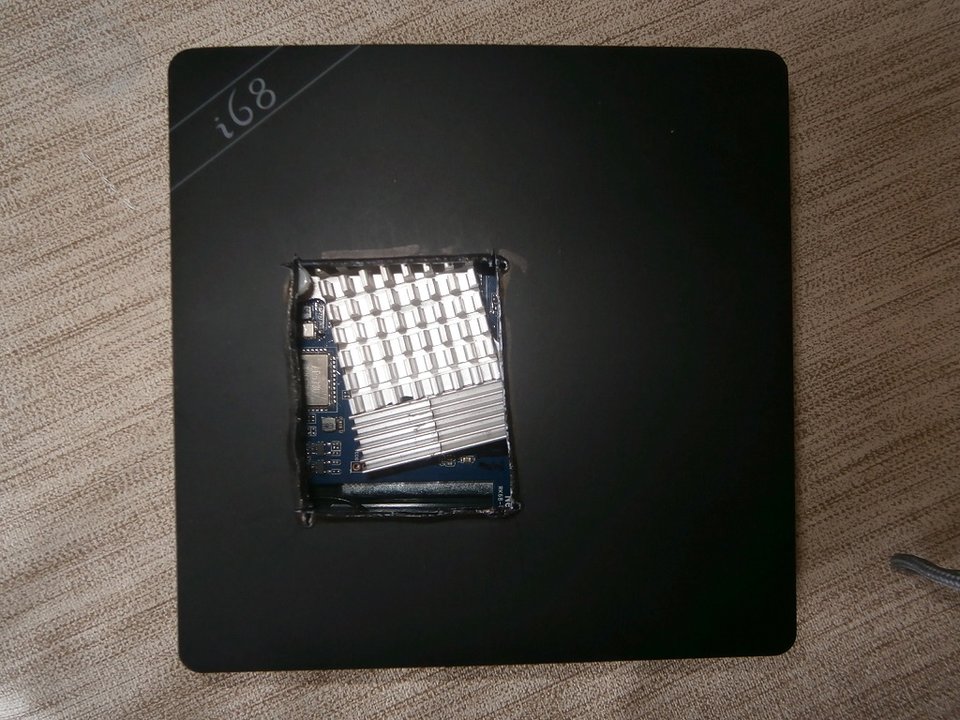

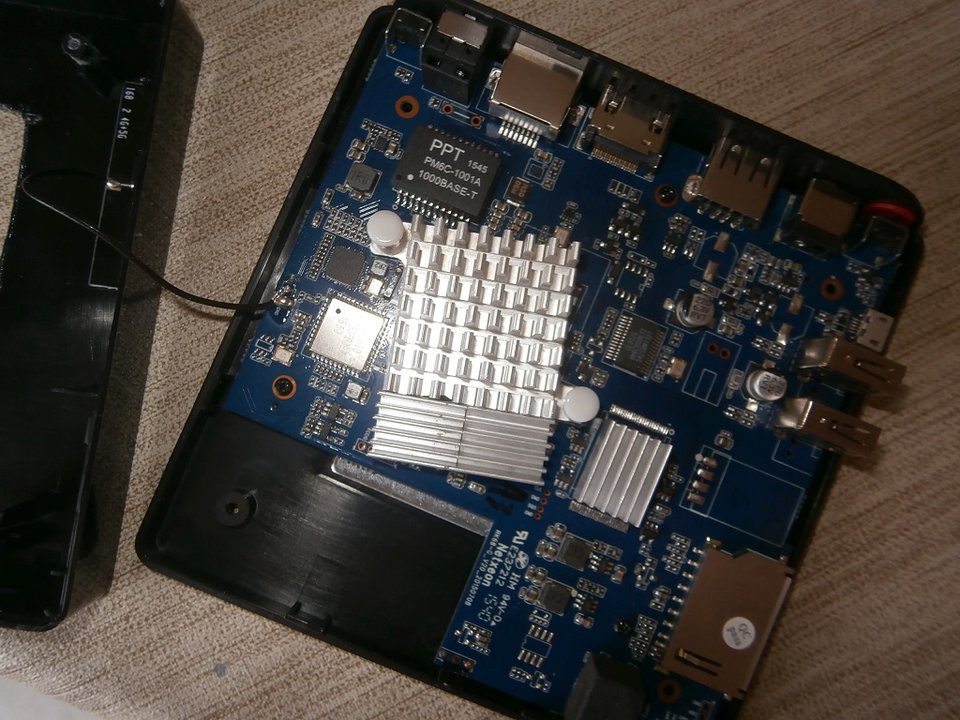

αρκεστηκα στη αλλαγη με σοβαρη παστα,προσθεσα μερικα ψυκτρακια  και στη αφαιρεση  πλαστικου στο πανω καπακι !!

μεχρι στιγμης ειναι μολις ζεστο σε παρατεταμενο play ταινιων !!



[isay]

@ultraex2003

Ωραία δουλεια. Εισαι γενικά ικανοποιημένος με τη NT-H1 όσον αφορά τη σταθερότητα;

Στη μεγαλη ψήκτρα εχεις βίδες αλλά τα μικρά στεκονται καλα στη θέση τους ή κουνιούνται;

[villasg]

Η πιο καλη DIY  λυση για υποψιες-προβληματα θερμοκρασιας ( πχ Alfawishe ) ειναι

1Χ https://www.aliexpress.com/item/2-Set-Gdstime-TV-Box-Wireless-Router-Cooling-Fan-DC-5V-USB-Power-120mm-120x120x25mm-12CM/32822761743.html

2Χ https://www.aliexpress.com/item/120mm-Fan-Dust-Filter-Dustproof-Screen-PC-Computer-Case-Mesh-PC-Case-Fan-Dust-Sponge-Filter/32809073080.html

1Χ https://www.aliexpress.com/item/2PCS-lot-120MM-X-120MM-12cm-Anti-vibration-Silicon-Fan-Gasket-Noise-Reducing-Silencer-Gasket-Pad/32827773151.html

και με 18€ φτιαχεις 2 αψοψα cooling systems ( για 2 tvbox )

Με αυτα εφτιαξα εγω για φιλο :

[ultraex2003]

18 λεπτά πριν, isay είπε

@ultraex2003

Ωραία δουλεια. Εισαι γενικά ικανοποιημένος με τη NT-H1 όσον αφορά τη σταθερότητα;

Στη μεγαλη ψήκτρα εχεις βίδες αλλά τα μικρά στεκονται καλα στη θέση τους ή κουνιούνται;

Τη nt1 γενικά τη δουλεύω σε ψυκτρα για cpu γενικά ειναι άψογη  σε θέματα θερμοκρασιας απλά την  είχα πρόχειρη

Τωρα η μεγάλη ψυκτρα είχε ευτυχως από τη μάνα της αυτά τα γνωστά κουμπωματα όπως έχουν οι μητρικές με τα ελατήρια δεν έκανα κάτι

Τώρα όσο αφορά τα μικρά ψυκτρακια που πρόσθεσα τα κόλλησα μονο στις γωνιες με μια παρα πολύ μικρή ποσότητα σιλικόνη θερμοκρασίας με οδοντογλυφίδα όσο πιάνει η μύτη έχει στεγνωσει και πατάνε καλά δεν κουνιούνται με τίποτα!!





[p_under]

4 ώρες πριν, ultraex2003 είπε

Τη nt1 γενικά τη δουλεύω σε ψυκτρα για cpu γενικά ειναι άψογη  σε θέματα θερμοκρασιας απλά την  είχα πρόχειρη

Τωρα η μεγάλη ψυκτρα είχε ευτυχως από τη μάνα της αυτά τα γνωστά κουμπωματα όπως έχουν οι μητρικές με τα ελατήρια δεν έκανα κάτι

Τώρα όσο αφορά τα μικρά ψυκτρακια που πρόσθεσα τα κόλλησα μονο στις γωνιες με μια παρα πολύ μικρή ποσότητα σιλικόνη θερμοκρασίας με οδοντογλυφίδα όσο πιάνει η μύτη έχει στεγνωσει και πατάνε καλά δεν κουνιούνται με τίποτα!!

Κατι αντίστοιχο σκεφτομουν και εγω,

Δηλαδη στο τσιπ μονο καλή παστα και στις γωνίες θερμοκολλα. Θεωρω πως θα ειμαι οκ, τι λες? Και αν θελω να βγαλω τα ψυκτρακια κοβω με μια λαμα χαρτοκοπτη την κολλα και βγανει.

[ultraex2003]

1 ώρα πριν, p_under είπε

Κατι αντίστοιχο σκεφτομουν και εγω,

Δηλαδη στο τσιπ μονο καλή παστα και στις γωνίες θερμοκολλα. Θεωρω πως θα ειμαι οκ, τι λες? Και αν θελω να βγαλω τα ψυκτρακια κοβω με μια λαμα χαρτοκοπτη την κολλα και βγανει.

Ναι έτσι ακριβώς με ότι πάστα έχεις της προκοπής στο τσιπακι θα το κάνεις θα είσαι οκ !! Τωρα όσο για τη σιλικόνη θερμοκρασίας ( μαυρη-κοκκινη)δε έχει σημασια  στις γωνιές θα βάλεις από  ένα Τσικ θα το πατήσεις το ψυκτρακι και θα το αφήσεις να στεγνώσει είναι πολύ λίγη σε ποσότητα και με ένα αριστερά-δεξια να το κάνεις βγήκε το ψυκτρακι!!

Επεξ/σία 12 Απριλίου 2018 από ultraex2003

[kyanokranos]

15 hours ago, isay said:

Update σχετικά με την ψύξη του m8s pro plus για το οποίο εχω γράψει στο https://www.insomnia.gr/forums/topic/672575-mecool-m8s-pro-plus-review-και-σκάλισμα/

Στην παρουσα συζητηση εχουν αναφερθεί αρκετοί τρόποι ψυξης των boxes, είτε με εξωτερικά ανεμιστηράκια (χωρίς επέμβαση στο σασί) ή με πιο χοντρές επεμβάσεις. Εγώ ειμαι των δευτερων λύσεων γιατί θέλω "πιο μαζεμένα compact" πράγματα. Οπως λοιπον είχα γράψει είχα βάλει ανεμιστηράκι 40*40*10 των 5V και η ψύξη ήταν άκρως αποτελεσματική. Το θεμα ειναι οτι ο τελικός χρήστης του box το χρησιμοποιεί σε σχετικά μικρό ήσυχο δωμάτιο και μου ζήτησε να κάνουμε κάτι να μειώσουμε το θόρυβο, γιατί όταν επρεπε να εχει χαμηλά την ένταση ήχου ( πχ αργα το βραδυ) το άκουγε έντονα. Άλλο που δεν ήθελα (νεα προκληση).

Σκεφτόμενος την ιδέα του @nik187  και την αναφορά του για χρήση αντίστασης 27Ω σε σειρά ( https://www.insomnia.gr/forums/topic/672476-tvbox-cooling-mod-πατέντες-ψύξης/ ) ήξερα οτι έπρεπε να βάλω μια αντισταση 10-30 Ω για να πετυχω αυτό που ήθελα ΑΛΛΑ δε μου κάθονταν οτι το καλοκαιρι και το χειμώνα ειναι διαφορετικές οι αναγκες ψύξης, άρα διαφορετικές στροφές, άρα θόρυβος, συν οτι το ανεμιστηράκι θα εχει φθορές οποτε με τον καιρό θα πέφτουν οι στροφές του, μεχρι να αντικατασταθει. Αντί λοιπόν για απλή αντισταση έβαλα ενα γραμμικό ποτενσιόμετρο άξονα ( https://cdn.shopify.com/s/files/1/1083/3190/products/Linear-Taper-Rotary-Potentiometer.jpg ) παρεμβάλλοντας το στην τροφοδοσία του ανεμιστήρα. Το μικρότερο που βρήκα ήταν στα 47Ω (και ομολογώ οτι ζορίστηκα κιόλας να βρω τόσο μικρό). Ετσι ανα πάσα στιγμή ο τελικός χρήστης εχει ελεγχο της ισορροπιας ψύξης-θορύβου χωρίς να υποχρεούται να μένει σε μια κατασταση. Επιπρόσθετα και μια και άνοιξα πάλι το κουτί χρησιμοποίησα συνδετικά dupont ( https://www.greenelectronicstore.com/4889-thickbox_default/female-to-male-dupont-jumper-wire.jpg ) οποτε τώρα ευκολα γινονται αλλαγές χωρίς κολλητήρια, ματίσεις, κλπ.

Το ποτεντιομετρο βιδώθηκε στο πάνω καπάκι, διπλα στο ανεμιστηράκι (μονο εκει ειχα χώρο εσωτερικά) και ήταν ταμαμ. Για την ψύξη δεν είχα καμια αμφιβολία οτι θα ήταν ικανοποιητική. Χρησιμοποιώντας το cpu float έκανα διαφορες βραχυπρόθεσμες και μακροπρόθεσμες δοκιμές με διαφορα προγράμματα, δοκιμάζοντας διαφορους συνδυασμους και πέτυχα μια "ήσυχη" στάθμη που ακόμα και οταν ζορίζεται το μηχάνημα δεν ξεπερνά του 45-50 C. Ο τελικός χρήστης θα ασχοληθεί πάλι τέλη Μαϊου και τέλη Ιούλη, οπου με βάση τις τότε θερμοκρασίες θα κάνει πάλι μικρορυθμιση.

Επι ευκαιρίας έκανα κάτι ακομα, σαν χειροκίνητο feedback. Το cpu float εχει ρυθμιση να απεικονίζει μόνο τη θερμοκρασία και επιπλέον οταν πιάνει μια ελάχιστη καθορισμένη θερμοκρασία να κοκκινίζει το νούμερο. Τοποθέτησα λοιπον την απεικόνιση θερμοκρασίας στην κορυφή αριστερα και το ρυθμισα να κοκκινίζει πάνω απο τους 57 C. Επιπρόσθετα  πέρασα στο box το προγραμμα Auto Start και το ρυθμισα κατά την εκκίνηση να φορτώνει το cpu float, οποτε πρακτικά οποτε αναβει το μηχανημα, ξεκινά και το cpu float και απεικονίζει πάνω αριστερα τη θερμοκρασία του soc. Ειπα λοιπον στον τελικό χρήστη, οτι όταν βλέπει μόνιμα κόκκινο νουμερο, να αυξάνει λίγο τις στροφές του ανεμιστηρα, γυρίζοντας λίγο το ποτεντιομετρο. Ετσι τις πολύ ζεστές ημέρες αυξάνει την ψύξη και τις υπολοιπες μειώνει στροφές και τις αφήνει οσο χαμηλά θελει ώστε να μην κοκκινίζει μόνιμα η θερμοκρασία. Ετσι θα εχει πάρα πολλές "ήσυχες" ημέρες και τις υπολοιπες θα βρίσκει μονος του την ισορροπία θορύβου-ψυξης.

Εδώ να προσθέσω οτι το autostart ( https://play.google.com/store/apps/details?id=com.autostart ) ΔΕΝ υπάρχει στο google play για TV android version, οποτε το κατέβασα στο κινητό, το έκανα export με το apk export ( https://play.google.com/store/apps/details?id=com.ses.app.apkexport )  και μετά το apk το πέρασα στο boxακι. Μπορειτε να το βρείτε και με αλλους τρόπος, απλα φροντίστε να ειναι δωρεαν και χωρίς adware (το original δεν εχει τετοια σκουπίδια)

Το feedback που πήρα απο τον τελικό χρήστη ήταν άκρως θετικό. Πολύ πιο ησυχία και ξέρω οτι αν χρειαστεί καλύτερη ψύξη, δεν θα με ενοχλήσει καθολου. Μάλλον θα ασχοληθώ όταν το ανεμιστηράκι αρχίζει να σφυρίζει, οπου με τις συνδεσεις dupont, ειναι 4 βίδες, πέρασμα 2 connectors στο νεο ανεμιστηράκι και έτοιμο.

Θα μπορούσες να παραθέσεις τα links των εξαρτημάτων και, αν είναι εύκολο, μια εικόνα του τελικού αποτελέσματος; Επίσης, για τη συνδεσμολογία του ποτενσιόμετρου και των dupoint ακολούθησες κάποιο γενικό οδηγό ή από εμπειρία; Ρωτάω, γιατί δεν έχω καθόλου εμπειρία με τέτοιου είδους εργασίες και θα με βοηθούσε ιδιαίτερα, όταν λάβω και το δικό μου mecool. Ευχαριστώ..

[aristidis540]

εγώ πάντως παράγγειλα αυτά

https://www.banggood.com/KSD9700-250V-5A-45-120-Thermostat-Bimetal-Temperature-Switch-Normally-Open-p-979890.html?rmmds=cart_middle_products&cur_warehouse=CN

https://www.banggood.com/DC-5V-Black-Cooling-Fan-USB-Computer-Case-Silent-Cooling-Fan-120x120x25mm-p-1143611.html?rmmds=cart_middle_products&cur_warehouse=CN

ίσως προσθέσω και ενα ποτενσιόμετρο...όταν έρθουν θα ασχοληθώ.

[p_under]

17 λεπτά πριν, aristidis540 είπε

εγώ πάντως παράγγειλα αυτά

https://www.banggood.com/KSD9700-250V-5A-45-120-Thermostat-Bimetal-Temperature-Switch-Normally-Open-p-979890.html?rmmds=cart_middle_products&cur_warehouse=CN

https://www.banggood.com/DC-5V-Black-Cooling-Fan-USB-Computer-Case-Silent-Cooling-Fan-120x120x25mm-p-1143611.html?rmmds=cart_middle_products&cur_warehouse=CN

ίσως προσθέσω και ενα ποτενσιόμετρο...όταν έρθουν θα ασχοληθώ.

Πολυ ενδιαφερον, για πες δυο πραγματα για τον θερμοστατη. Πως θα λειτουργει?

[aristidis540]

σκέφτομαι να τον βάλω σε σειρά στην τροφοδοσία του ανεμιστήρα(στο επάνω μέρος του box),εαν δω οτι ακούγετε θα παίξω στην αρχη με αντιστάσεις ισως και pot.

[p_under]

2 λεπτά πριν, aristidis540 είπε

σκέφτομαι να τον βάλω σε σειρά στην τροφοδοσία του ανεμιστήρα(στο επάνω μέρος του box),εαν δω οτι ακούγετε θα παίξω στην αρχη με αντιστάσεις ισως και pot.

Τι εννοεις pot?

Επειδη δεν το εχω με τα ηλεκτρονικά, περιμενω να παραλαβεις και να παρουσιασεις το mod σου!

[aristidis540]

ποτενσιόμετρο εννοώ ....δεν ειναι κατι δύσκολο οτι και να βάλεις αντίστασή-θερμοστατη κτλ ολα μπαίνουν σε σειρά.

διάβασε το ποστ του φίλου isay τέρμα επάνω στην σελιδα και θα καταλάβεις.



Επεξ/σία 12 Απριλίου 2018 από aristidis540

[p_under]

5 λεπτά πριν, aristidis540 είπε

ποτενσιόμετρο εννοώ ....δεν ειναι κατι δύσκολο οτι και να βάλεις αντίστασή-θερμοστατη κτλ ολα μπαίνουν σε σειρά.

Αν εχεις ορεξη γραψε δυο λογια τι ακριβως θα κανει ο θερμοστατης



Edit

Επεξ/σία 12 Απριλίου 2018 από p_under
Ο θερμοστατης
