Ερώτηση για κατασκευή πλακέτας

[SPANK]

Καλησπέρα

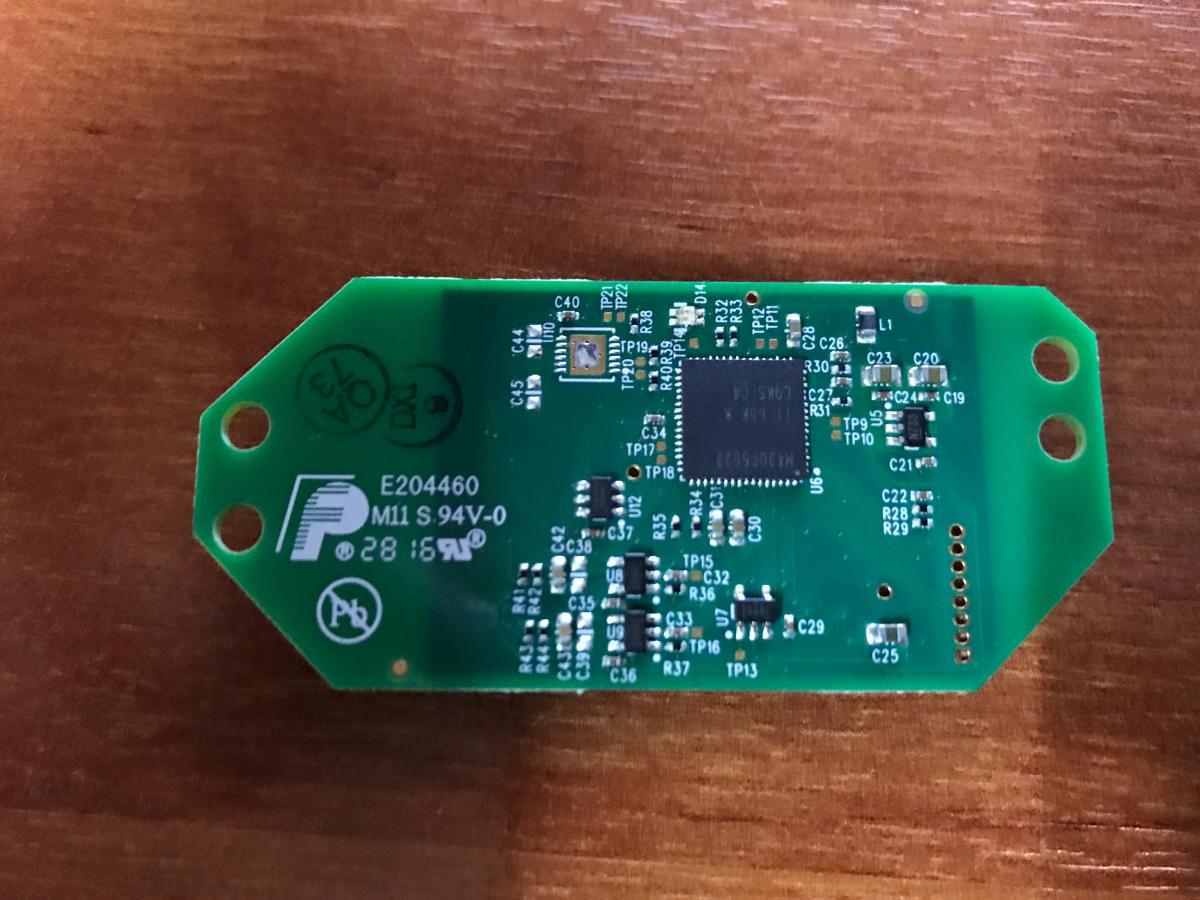

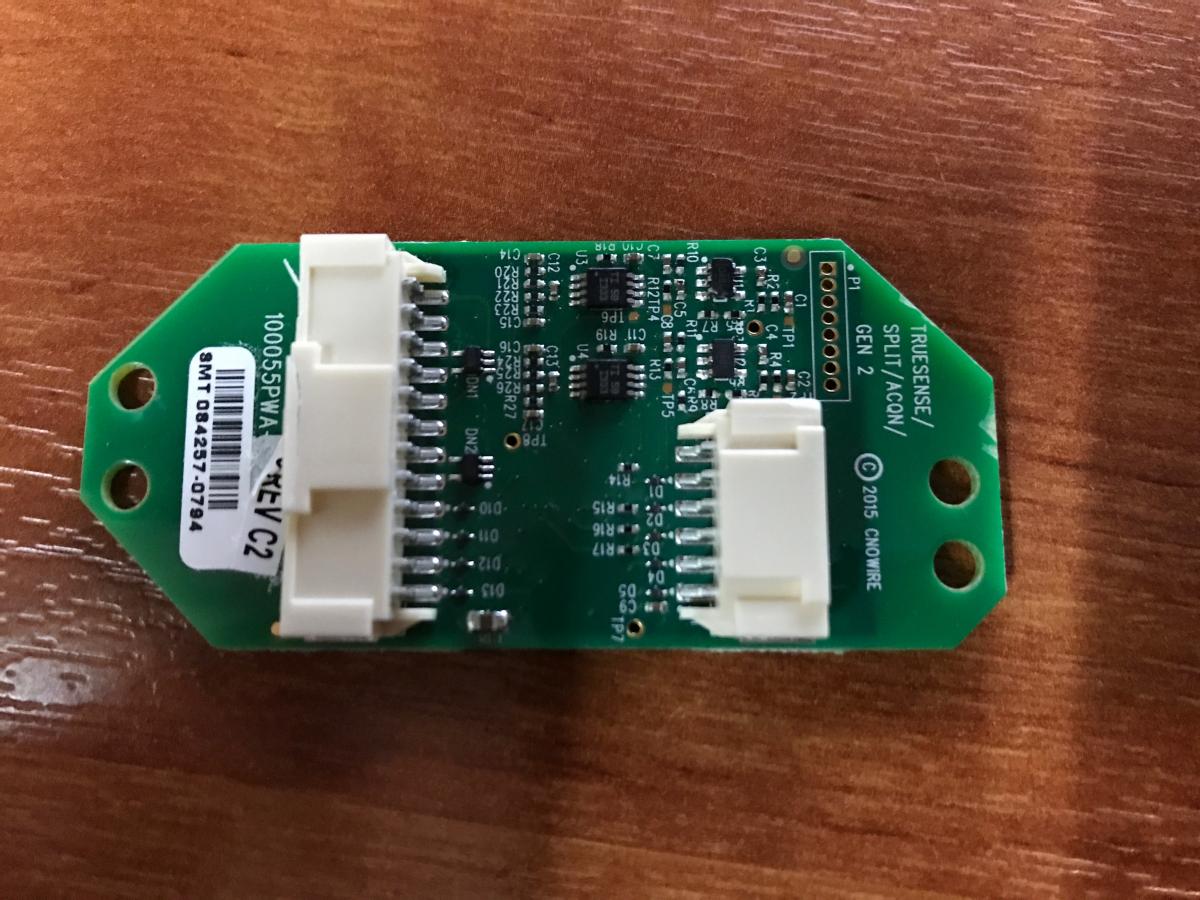

Θέλω να ρωτήσω κατι αν γίνεται για κατασκευή μιας πλακέτας , εχω μια πλακετούλα απο ενα εξάρτημα ( εχω βάλει σχετικά photos παρακάτω ) και θα ήθελα να ρωτήσω αν υπάρχουν εταιρίες εδω η στο εξωτερικό που να τους πάω αυτην την πλακέτα και να τους πως θέλω να μου φτιάξετε μια τετοια ίδια ( μιλάω για τετοια πλακετάκια οχι για motherboards πχ ολοκληρες για μικρά κυκλώματα δηλαδή ) με τα εξαρτήματα που εχει επάνω ?



Ξέρω οτι ολες αυτές ειναι κατασκευασμένες απο εταιρίες κτλπ αλλα υπάρχει η δυνατότητα εδώ η στο εξωτερικό να σου κατασκευάσουν την ίδια με αυτα τα εξαρτήματα ?



Μπορεί να ειναι και εντελώς χαζό αυτο που ρωτάω και λογικό να μην γίνεται αλλα θέλω να το ρωτήσω



Ευχαριστώ

[Επισκέπτης]

Γινεται, ειναι αρκετα συνηθισμενο και (αν και φτιαχνουν νομιζω τουλαχιστον 5) οικονομικο (ψαξε για low volume PCB Manufacturer πχ http://www.4pcb.com, http://www.3pcb.com/?nadw=79)

Η πλακετα στη φωτο ειναι απλη, αλλα εσυ θες PCB Replication, χρειαζεται δηλαδη πρωτα reverse engineering για να προκυψει το Gerber file (.gbr) που μπορεις να κανεις μονος σου (http://www.instructables.com/id/How-to-reverse-engineer-a-schematic-from-a-circuit/) η να το κανουν αυτοι που θα το φτιαξουν (με επιπλεον κοστος και υπο την προυποθεση οτι δεν υπαρχουν θεματα copyright)

Ο Ανδρεας θα μπορει να σε βοηθησει περισσοτερο οταν το δει

Επεξ/σία 13 Δεκεμβρίου 2017 από Επισκέπτης

[SPANK]

Οπότε πως γίνεται απλα στέλνω σε αυτην την εταιρία που μου ειπες http://www.4pcb.com, http://www.3pcb.com/?nadw=79 και αναλαμβάνουν την κατασκευή της πλακέτα του pcb και των εξαρτημάτων ?

[Sheogorath]

Η πλακέτα γίνεται σχετικά εύκολα. Τα εξαρτήματα τα βρίσκουν λογικά αυτοί από το eBay, αν δεν είναι κανα περίεργο soc, θα είναι φθηνά.



Για εταιρίες δεν γνωρίζω κάποια συγκεκριμένη καθώς συνήθως τα τυπώνουμε στο εργαστήριο στο πανεπιστήμιο, αν χρειαστεί κάτι απλό.

[SPANK]

Κατάλαβα ευχαριστώ  για τις πληροφορίες απλα επειδή δεν ξέρω εγω απο ηλεκτρονικά σε επίπεδο πλακετών κτλπ ελεγα μηπως υπάρχει καποια εταιρία που τα αναλαμβάνει ολα

[Επισκέπτης]

http://www.pic-control.com/copy-pcb/

https://www.alibaba.com/product-detail/Quick-PCB-Replication-and-PCBA-Replication_60359822516.html

Στειλε τους ενα mail με φωτογραφιες και διαστασεις για να σου δωσουν μια τιμη

[Sheogorath]

Δεν συμφέρει να βρεις μια ισοδύναμη (στις δυνατότητες/λειτουργία) πλακέτα απο Κίνα;

[SPANK]

Έστειλα ενα email εδώ http://www.pic-control.com/copy-pcb/ και θα δούμε περιμένω απάντηση

[Fubar.gr]

Υποψιάζομαι οτι το κόστος θα είναι απαγορευτικό, πάνω απο 1000 ευρώ.

[Haldol]

Η αντιγραφή μίας πλακέτας είναι πολύ πιο δύσκολη διαδικασία απ' την κατασκευή μίας απ' το μηδέν. Όπως είπε και ο Fubar.gr, παίζει να σου ζητήσουν πάνω από χιλιάρικο.



Εάν θέλεις λίγα κομμάτια, χτύπα τον κωδικό στο eBay, δε παίζει να μη βρεις μερικά πλακετάκια τέτοια.

[Επισκέπτης]

Εχει ηδη εξηγηθει στον Spank οτι για PCB Replication χωρις Gerber file χρειαζεται πρωτα reverse engineering με επιπλεον κοστος (εφοσον δεν μπορει να βρει ετοιμη ιδια, δεν υπαρχει επιλογη). Η πλακετα ειναι απλη, ας ελπισουμε οτι δεν θα πονεσει πολυ.

[SPANK]

Το κοιτάω το θέμα και θα δω τι με συμφέρει , ευχαριστώ πάντως για την βοήθεια γιατι ηταν κατι που δεν γνώριζα
