Επισκευή τροφοδοτικού τηλεόρασης. (??)

[GeorgeSmirlis]

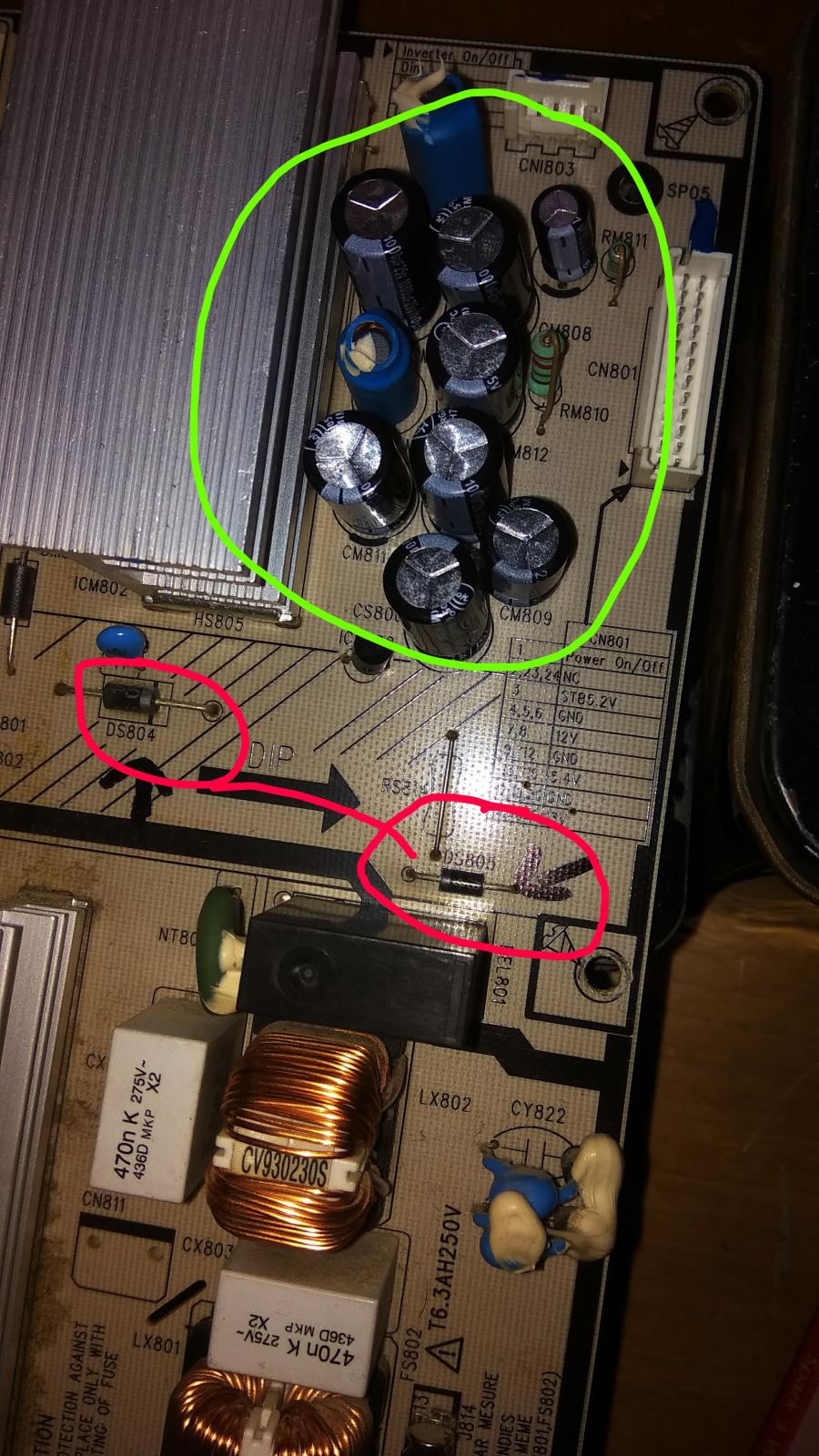

Καλημέρα σε όλη την παρέα, χθες χάλασε για δεύτερη φορά η τηλεόραση μου Samsung Le40f86bdx και έβγαλα το τροφοδοτικό για να αλλάξω τους πυκνωτές (κυκλωμένοι πράσινοι) φυσικά με ίδιους (lelon (chinese)).

Το θέμα είναι ότι τώρα έχει ακριβώς τα ίδια συμπτώματα με πριν την αλλαγή των πυκνωτών.



Και τι έκανε; Έκανε από από 1-2 ώρες για να ανοίξει, και όλο αυτόν τον χρόνο ανοιγοκλείνει το ρελέ σαν να κάνει μόνη της reset. Συνέχεια μέχρι να ανοίξει με τα ζόρια βγάζοντας οριζόντιες γραμμές οι οποίες μετά από λίγο εξαφανίζονταν. Αλλαξα τους πυκνωτές και κάνει τα ίδια. Είναι η δεύτερη φορά που τους αλλάζω και την πρώτη δούλεψε κανονικά, τώρα όμως όχι.



Έψαξα την πλακέτα για ανοιχτες διόδους και βρήκα δύο που πραγματικά τρέλαναν το πολύμετρο. (Κυκλωμένοι με κόκκινο). Ολες οι άλλες δίοδοι είναι μια χαρά τεσταρισμενοι.

Επίσης έλεγξα τις αντιστάσεις και όλες δίνουν τις αναγραφόμενες τιμές.

Τι άλλο μπορώ να κάνω; Υπάρχει περίπτωση να μην φταίει το τροφοδοτικό;

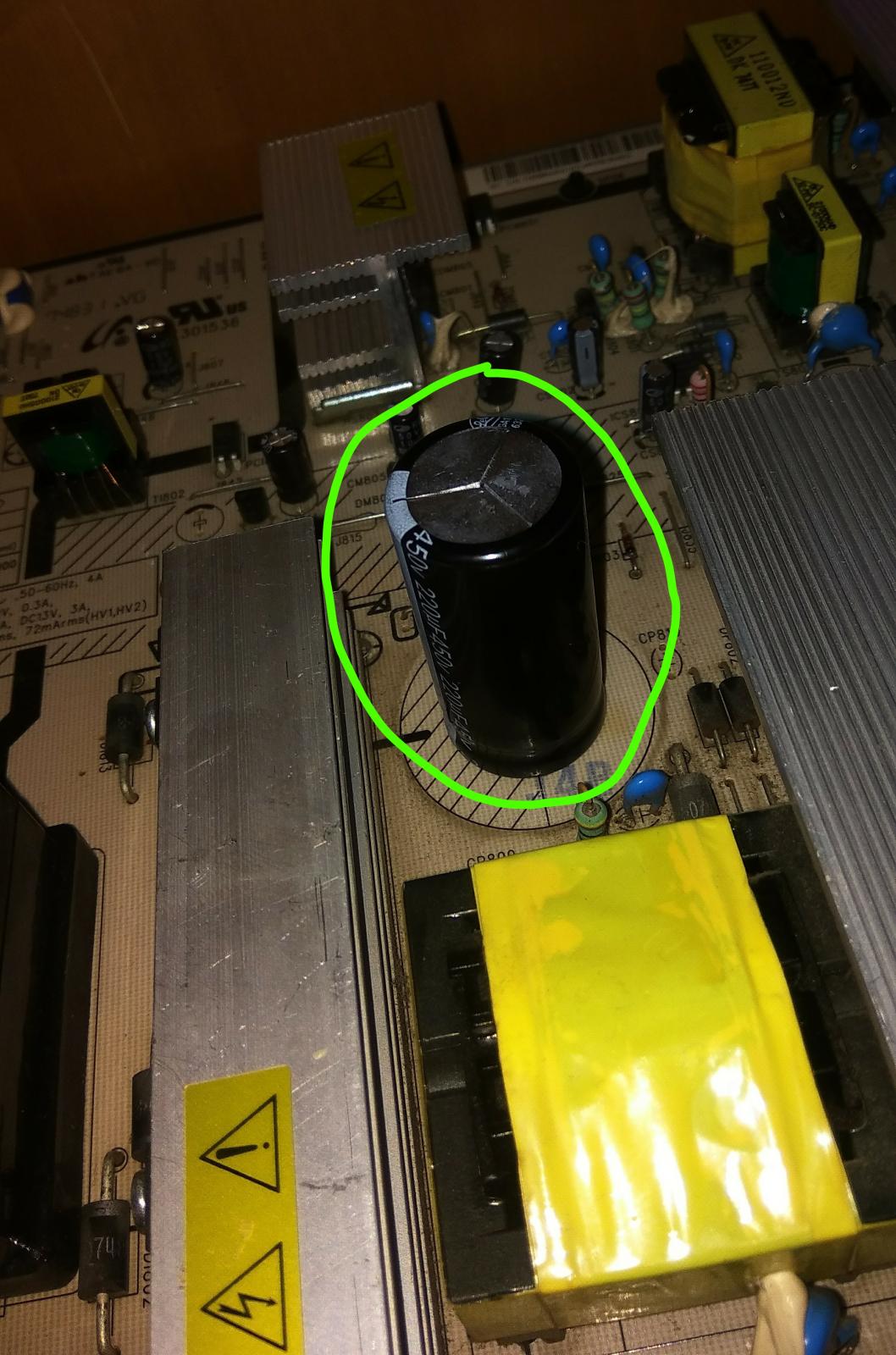

Και κάτι άλλο, όταν την έβγαλα από την πρίζα μέτρησα κατευθείαν τον μεγάλο 450v πυκνωτή και είχε αποθηκευμένα μόνο 0.5v.

Να αλλάξω αυτές τις διόδους; Να αλλάξω και τους άλλους πυκνωτές που όμως φαίνονται μια χαρά; (δεν έχουν αλλαχτεί ποτέ).

[GeorgeSmirlis]

Πάνω κατευθείαν. Να τις βγάλω να τις δω; Οι τιμές που δίναν οι αντιστάσεις είναι οι αναγραφόμενες πάντως.

[villasg]

Ελα στο αλλο φορα να βρεις λυση http://www.howtofixit.gr/forum/forumdisplay.php?f=282

Same fault here http://www.howtofixit.gr/forum/showthread.php?t=66313&highlight=Le40f86bdx

[villasg]

Μπορει να μετρηθει και χωρις να αφαιρεθει , στην δουλεια που στο εργαστήριο εχουμε huntron tracker γινετε κανονικα ( εχοντας ομως και συγκριτικα στοιχεια ) .

Αλλα στο σπιτι , απλο παγκο τα εξαρτηματα πρεπει να αφαιρεθουν και να μετρηθουν ενα προς ενα

[GeorgeSmirlis]

Θα τα βγάλω και όλα αν χρειαστεί. Θα τα μετρήσω όλα και μακάρι να γίνει να έχω μια 40αρα στην αποθήκη

Ελα στο αλλο φορα να βρεις λυση http://www.howtofixit.gr/forum/forumdisplay.php?f=282

Same fault here http://www.howtofixit.gr/forum/showthread.php?t=66313&highlight=Le40f86bdx

Τους άλλαξα όλους αυτούς.

[heros]

φιλε μου να σου δώσω μια επιπλέον ιδέα με ένα παρόμοιο πρόβλημα σε samsung... Την άνοιγα και όλο ακουγόταν ένα τικ  και δεν άνοιγε..

Εκτός εγγύησης  την άνοιξα... εφταιγε το τροφοδοτικό  αλλά όχι πυκνωτές και δίοδοι..

 Δες τώρα επειδή τα τροφοδοτικά μπαίνουν κάθετα..πολλές κολλήσεις ΙΔΙΩΣ  σε βαριά εξαρτήματα (κυρίως πηνία μετασχηματιστέςκτλ) ...επειδη είναι στον αέρα ξεκολλάνε  οι κολλήσεις τους από την πίσω πλευρά της πλακέτας.... Με ένα δυνατό κολλητήρι (80-100w)  ξαναπέρασα όλες τις κολλήσεις και η TV ok.... Γύρνα λοιπόν την πλακέτα από την πλευρά των κολλήσεων και δες τα σημεία όπου ειναι κολλημένα τα  πιο βαριά εξαρτηματα...

[GeorgeSmirlis]

φιλε μου να σου δώσω μια επιπλέον ιδέα με ένα παρόμοιο πρόβλημα σε samsung... Την άνοιγα και όλο ακουγόταν ένα τικ και δεν άνοιγε..

Εκτός εγγύησης την άνοιξα... εφταιγε το τροφοδοτικό αλλά όχι πυκνωτές και δίοδοι..

Δες τώρα επειδή τα τροφοδοτικά μπαίνουν κάθετα..πολλές κολλήσεις ΙΔΙΩΣ σε βαριά εξαρτήματα (κυρίως πηνία μετασχηματιστέςκτλ) ...επειδη είναι στον αέρα ξεκολλάνε οι κολλήσεις τους από την πίσω πλευρά της πλακέτας.... Με ένα δυνατό κολλητήρι (80-100w) ξαναπέρασα όλες τις κολλήσεις και η TV ok.... Γύρνα λοιπόν την πλακέτα από την πλευρά των κολλήσεων και δες τα σημεία όπου ειναι κολλημένα τα πιο βαριά εξαρτηματα...

Πρώτο πρώτο το έκανα αυτό. Τα τσεκαρα αλλά δεν τα πέρασα με το Κολλητηρι. Θα τα περάσω μια και αυτά.

[heros]

μην περιμενεις να δεις ξεκολημενες επαφές.. σε μενα  ύπηρχαν μόλις ορατά σπασίματα στην κόλληση  στο κεντρικό μεγάλο πηνιο..(αυτό το κίτρινο στην εικόνα σου..)

[GeorgeSmirlis]

Θα τα περάσω όλα με το Κολλητηρι ξανά και βλέπουμε! Ευχαριστώ πολυ! Επίσης θα αλλάξω και όλους τους υπόλοιπους ηλεκτρολυτικους

[heros]

ok εκανες κατι? γιατι αν δεν εφτιαξε με την επισκευη του τροφοδοτικου μετά παιζει να φταιει η κεντρική πλακέτα(av  αυτη που έχει τις ειδόδους/εξόδους κτλ..)
