Κατασκευη απλης πλακετας, μια ερωτηση

[Shadowjump]

Εχω κατι ηχεια Creative Inspire 5100, στα οποια εχω χασει το volume control.



Βρηκα ενα diagram στο ιντερνετ, αλλα με μπερδευει λιγακι η συνδεσμολογια.



Δειχνει τα  2,3 και 4 οτι μπαινουν πανω στο ποτενσιομετρο, οποτε οκ.



Τα 1,5 και 6, απλα τα γεφυρωνω; Αυτο εννοει στο σχεδιο; Το original controller το μονο που ελεγχε ηταν το ον/οφ και την ενταση με το ποτενσιομετρο.

[Fubar.gr]

Ναί, τα 1,5 και 6 είναι γεφυρωμένα (βραχυκυκλωμένα) μεταξύ τους. Στην εικόνα έχει συνδέσει ξεχωριστά καλωδιάκια και τα έχει φέρει όλα στην ίδια σειρά του breadboard, οπότε έχουν βραχυκυκλωθεί μεταξύ τους.



Μετά, το μεσαίο ποδαράκι του ποτενσιόμετρου πάει στο 2, και τα ακριανά στο 3 και 4. Αν δείς οτι στρίβοντας δεξιόστροφα το ποτενσιόμετρο η ένταση μειώνεται (δηλαδή λειτουργεί ανάποδα) τότε απλά βάζεις το 4 στο 3 και το 3 στο 4.

[sil_unique]

φαντάζομαι θα πάρεις διάτριτη πλακέτα για ευκολία

[Shadowjump]

Αρχικα δεν πηρα τιποτα, γιατι δεν μου βγαζουν καν ηχο τα ηχεια για καποιο λογο :Ρ



Παρ ολο που βγαινει ταση στις επαφες 2,3,4 και πεφτει απο τα ~6V στα 0.6V, δεν εχω καθολου ηχο για καποιο λογο.

[albabis]

Εχω κατι ηχεια Creative Inspire 5100, στα οποια εχω χασει το volume control.



Βρηκα ενα diagram στο ιντερνετ, αλλα με μπερδευει λιγακι η συνδεσμολογια.



Δειχνει τα  2,3 και 4 οτι μπαινουν πανω στο ποτενσιομετρο, οποτε οκ.



Τα 1,5 και 6, απλα τα γεφυρωνω; Αυτο εννοει στο σχεδιο; Το original controller το μονο που ελεγχε ηταν το ον/οφ και την ενταση με το ποτενσιομετρο.

κοίτα αυτό καλύτερα.   https://www.google.gr/search?q=speakers+potentiometer&client=firefox-b&dcr=0&tbm=isch&source=iu&pf=m&ictx=1&fir=AOIV7B6zKpggJM%253A%252ChYEsUodnwKjvHM%252C_&usg=__j-1aI97I4NS-0OtuvhHxy7kCTQs%3D&sa=X&ved=0ahUKEwjw84LAxu3WAhWSbVAKHYgPDC8Q9QEIQDAB#imgrc=AOIV7B6zKpggJM:

[Shadowjump]

Υποτιθεται δεν χρειαζονται ολα αυτα. Απλα μονο το ποτενσιομετρο.

[Fubar.gr]

Αρχικα δεν πηρα τιποτα, γιατι δεν μου βγαζουν καν ηχο τα ηχεια για καποιο λογο :Ρ



Παρ ολο που βγαινει ταση στις επαφες 2,3,4 και πεφτει απο τα ~6V στα 0.6V, δεν εχω καθολου ηχο για καποιο λογο.



Μεταξύ ποιών δύο σημείων μετράς αυτές τις τάσεις?



Και άλλη ερώτηση, βρήκα ένα παρόμοιο σχεδιαγραμμα, αλλά είναι για το Inspire 5300. Το δικό σου είχε balance στο τηλεχειρηστήριο ή μονο volume?





[Shadowjump]

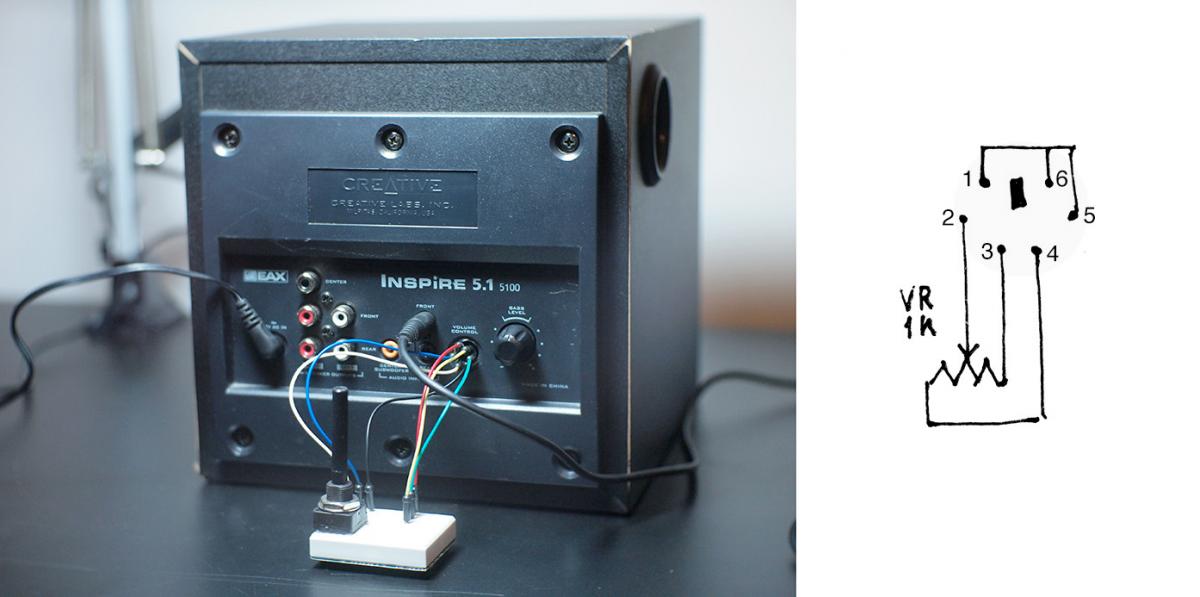

Μετραω αναμεσα στα πιν 1-2-4 της φωτογραφιας.



Εμενα μονο volume ειναι. 3-6 ειναι on/off, 1-2-4 einai volume και 5 δεν ειναι τιποτα

[Fubar.gr]

Στο δεύτερο σχεδιαγραμμα πάντως το on/off γίνεται συνδέοντας το 6 με το 1

[Shadowjump]

Ναι, αυτο χρησιμοποιω. Απλα μπερδευτηκα με τα σχεδια :Ρ
