Build Log: Kyosho Raider + Remo 1/16 Truck = Frankenstein diy car

[Mecanoid]

Γεια,



Είχα τα ερείπια του Kyosho Raider Pro εδώ και χρόνια και πάντα πίστευα ότι πρέπει να κάνω κάτι με αυτό για να το αναστήσω.







Η αποκατάσταση με τα original εξαρτήματα θα ήταν πολύ δύσκολο δεδομένου ότι δεν είναι εύκολο να βρεθούν συν οτι είναι πάρα πολύ υπερτιμημένα δεδομένου ότι θεωρούνται vintage.



Έτσι μια μέρα βρήκα το Remo Monster Truck:



http://www.banggood.com/Remo-116-DIY-RC-Desert-Buggy-Truck-without-Electric-Parts-p-1104282.html



Μπορεί να είναι λίγο μικρό ( 1/16 scale ) αλλά μου άρεσε η συμμετρική του διάταξη που σημαίνει ότι εμπρός και πίσω μοιράζονται πολλά ίδια εξαρτήματα όπως τα arms, shock tower κ.λπ., καθώς και τα μεταλλικά γρανάζια



Η γενική ιδέα είναι να κόψω το remo περίπου 2/3 νκαι να το συνδέσω με βίδες στο πίσω μέρος του Kyosho για να λειτουργήσει ως σύστημα πρόωσης. Με αυτόν τον τρόπο θα έχουμε 1/8 RWD off road αυτοκίνητο





Μαζί με το Remo KIT αγόρασα τα εξης:





ESC:

http://www.banggood.com/Racerstar-60A-ESC-Brushless-Waterproof-Sensorless-110-RC-Car-Part-p-1085233.html



Motor:

http://www.banggood.com/116-18-2440-Senseless-Brushless-680046004000KV-Motor-p-987418.html



Servos:



Axle wideners:

http://www.ebay.co.uk/itm/252550195176?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Motor HeatSink:

http://www.ebay.co.uk/itm/331736922427?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Tie Rods:

http://www.ebay.co.uk/itm/381603899577?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT





Wheels:

http://www.banggood.com/FY-CL01-Wheel-FY-01FY-02FY-03-112-RC-Cars-Parts-p-988403.html?rmmds=search



Regarding wheels i plan to use the wheels of the Feiyue FY03 that i already have



Oil Shocks:

https://www.aliexpress.com/item/Oil-Adjustable-86mm-Alloy-Aluminum-Shock-Absorber-Damper-For-Rc-Car-1-16-Buggy-Truck-Hpi/32611210509.html?spm=2114.13010608.0.0.KLd2V5



Programming Card for esc

http://www.banggood.com/Racerstar-LED-Program-Card-For-25354560A-ESC-Motor-Set-p-1057127.html



For tuning down the acceleration



Receiver:

http://www.banggood.com/FrSky-V8FR-II-2_4G-8CH-Receiver-HV-Version-p-69051.html



I like this FrSKY receiver i use it on my plane with excellent results and it has diversity.



Gyro:

http://www.ebay.co.uk/itm/182243122562?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Battery:

http://www.banggood.com/ZOP-Power-11_1V-4000MAH-3S-30C-Lipo-Battery-T-Plug-p-998821.html



















Κάποια hardware από τις παλιές καλες μέρες είναι ακόμα σε καλή κατάσταση λειτουργίας.



Θα χρησιμοποιώ σίγουρα ένα σέρβο Futaba για το τιμόνι. Δεν νομίζω ότι πρόκειται να χρησιμοποιήσω τον δέκτη και το πομπό, όπως μου αρέσει το Vintage look.















Το Remo κιτ μαζί με άλλα τα πράγματα. Το αυτοκίνητο είναι μικρό,  φαίνεται τέλειο και καλή ποιότητα.











Συγκρίνοντας το original  Kyosho κιβώτιο ταχυτήτων / κινητήρα με το Remo KIT μπορούμε να δούμε ότι έχουν συγκρίσιμο μέγεθος / κλίμακα και ότι η τοποθέτηση του Remo στο πλαίσιο του Kyosho θα είναι σχετικά εύκολη.



Φαίνεται ότι θα χρησιμοποιήσω σχεδόν όλο το πλαίσιο του Remo και θα κόψω μόνο το μπροστινό μέρος όπου θα αρχίσει να γίνεται πολύ στενo.



Μετά από την τοποθέτηση μπορούμε να αρχίσουμε να έχουμε μια ιδέα για το πώς θα είναι το αυτοκίνητο. To wheelbase θα είναι περίπου 34-35cm και το πλάτος θα είναι περίπου 24cm. Αυτό σημαίνει ότι το μήκος του αυτοκινήτου είναι 1/8 κλίμακας, ενώ το πλάτος είναι 1/10.



Χρησιμοποιώντας ολόκληρο το πλαίσιο Remo σημαίνει ότι μπορούμε να τοποθετήσουμε μια 4000mAh 3s από τη μία πλευρά.



Οι τροχοί που χρησιμοποιούνται είναι του Feiyue FY03, οι οποίοι είναι άριστης ποιότητας.



















Τα extra hardware:



* ESC Programmer

* 4x oil shocks

* Steering rods

* Wheel wideners















Πλανο για "χειρουργική" επέμβαση:









Λοιπόν έχουμε κάποια πρόοδο:



Το αυτοκίνητο στέκεται από μόνο του τώρα και τα δύο κομμάτια του παζλ έχουν ταιριάξει ωραία με 6 βίδες. Το τελικό μεταξόνιο του αυτοκινήτου είναι 32,5 εκατοστά,



Ξεκινώντας από το πίσω μέρος εγκατέστησα 4 oil shocks στον shock tower και χρησιμοποίησα τα arms Kyosho  έτσι ώστε να ταιριάζουν με το μπροστινό μέρος.



Για την κατανόηση του μεγέθους του αυτοκινήτου χρησιμοποιώ το Feiyue FY03 για σύγκριση και όπως βλέπετε το "τέρας" είναι μακρύτερο αλλά το ίδιο πλάτος με το Feiyue. Το Feiyue εχει πανω axle wideners και μεγαλυτερα πιο πλατια λαστιχα.



Ενα προβλημα ειναι που οι axle wideners δεν χωρανε στους άξονες, καθώς οι άξονες του Remo χοντραίνουν στο πίσω μέρος.



















Eφτιαξα το τιμόνι με το original servo και με τα threaded rods:













Εγκατέστησα τα lower arms tou Kyosho (backards) στο Remo και πολύ πιο πλατυ τώρα.

Για την σωστή εγκατάσταση των βραχιόνων Kyosho πρέπει να φτιάξω ένα καινούργιο ενα U bracket και να βρω μακρύτερες βίδες για τον προφυλακτήρα που ασφαλίζει επίσης το βραχίονα U στη θέση του.



Με αυτόν τον τρόπο άλλαξαν οι προδιαγραφές του αυτοκινήτου:



* Περίπου 34,5 εκ

* Περίπου 34 μπροστά















Σχεδον ετιμο το πισω μερος:











Παράγγειλα the Hobiba body και μια αεροτομη:



http://www.banggood.com/HOBIBA-18-2_4G-Brushless-Off-Road-Car-Canopy-VR-08001-A-p-972591.html?rmmds=myorder



http://www.banggood.com/FS-Racing-5363253610-Wing-110-RC-Car-Spare-Parts-532060-p-942642.html?rmmds=myorder













Βρήκα τα original dogbones του kyosho αλλα τώρα τα arms δεν φτάνουν να βιδώσουν









Θα φτιαξω καινουργια:



http://www.ebay.co.uk/itm/SSD-M4-M3-Plastic-Rod-Ends-10pcs-4WD-1-10-Axial-SCX10-RC-Cars-Crawler-SSD00116-/131850671424?hash=item1eb2e99540:g:k5EAAOSwM4xXY2x0



http://www.ebay.co.uk/itm/STAINLESS-STEEL-M4-M5-M6-M8-M10-M12-THREADED-BAR-ROD-STUDDING-plus-2-NUTS-/112192354992?var=412367251235&hash=item1a1f2f7ab0:m:mcLL4ibMVfe4ljgZnyOsqLw









Επισης αγόρασε αυτα τα body mounts



http://www.gearbest.com/rc-car-parts/pp_229718.html?wid=21

http://www.gearbest.com/rc-car-parts/pp_229708.html?wid=21

http://www.gearbest.com/rc-car-parts/pp_229716.html?wid=21













Το Hobiba body είναι ένα λιγακι κοντο και πολυ πλατυ. Θα χρειαστεί να κανω το αυτοκίνητο πιο πλατυ ώστε να μην ακουμπανε οι ροδες στο lexan ς.



Η πτέρυγα αγωνιστικής FS ίσως είναι λίγο μικρή, αλλά φαίνεται ότι είναι εντάξει προς το παρόν.













Καινουργια DIY adjustable arms:

















1o test video με το αυτοκίνητο μισό-τελειωμένο:



https://youtu.be/Ew7LoT7V6-U







* H Futaba Attack SR ηταν glitchy, υποθέτω ότι δεν ήθελε να ξυπνήσει μετά από 20 χρόνια σε ένα ραφι.



* Το Futaba servo ειχε προβλήματα ουτε αυτο ήθελε να ξυπνήσει μετά από 2 δεκαετίες αλλα οσο δουλευει φαίνεται να βελτιώνεται.



Ονόμασα το αυτοκίνητο Kyosho SMAX





Εφτιαξα βασεις για το body και την αεροτομη:













Aφού ταχτοποίησα τα πάντα όμορφα έβγαλα ωραίες photos:









Tο μοτέρ που χρησιμοποίησα μπορεί να δούλευε αλλα δεν είχε σχεδόν καθόλου torque και έτσι είχα πολύ cogging.



Οποτε θα κάνω upgrade στα παρακάτω, η συνεχεια όταν έρθει η παραγγελια:



55T Sensored Motor running on 3s :

https://www.banggood.com/540-Sensored-Brushed-Motor-Shaft-3_175mm-For-110-RC-Cars-p-1044473.html?rmmds=search



Pinion 11T 0.7mod



Motor Mount:

http://www.ebay.co.uk/itm/A580045-Alloy-L-Shape-RC1-18-Mounting-Bracket-for-WL-540-Motor-Silver-/272346238631?hash=item3f6919cea7:g:YawAAOSw-itXto89



Brushed ESC:

https://www.banggood.com/HSP-HPI-320A-Brushed-Speed-Controller-ESC-p-86639.html?rmmds=mywishlist

Επεξ/σία 8 Σεπτεμβρίου 2017 από Mecanoid

[manpower]

Πολύ ωραίο project και όμορφη δουλειά.
Τώρα είδα και το προφιλ σου στο rcgroups όπου και εκεί αν και διαβάζω (ειδικά για το FY03) δεν είμαι ενεργός.


Γενικά μου φαίνεται ενδιαφέρον το hobby ειδικά με τις οικονομικές τιμές απο Κίνα αλλά δεν έχω κάνει κάποιο βήμα έως τώρα. Επιπλέον δεν βλέπω να υπάρχει μεγάλη κοινότητα σε off-road 4wd rc's στην Ελλάδα... Πάντως το διάβασμα στο rcgroups το απολαμβάνω



[Mecanoid]

To FY03 είναι σχεδόν τέλειο το έχω ευχαριστηθεί παρα πολύ παίρνει άπειρα mods και upgrades σε οποιον αρέσει το hobby το Feiyue Eagle είναι must



Πρέπει να κάνω και thread για το συγκεκριμένο αμάξι γιατί είναι παρα πολλά τα πράγματα που έχω αλλάξει και έχω κάνει upgrade.



Εγώ είμαι ενεργός πιο πολύ στο RCgroups όλα τα αλλα forum είναι δευτερεύοντα.

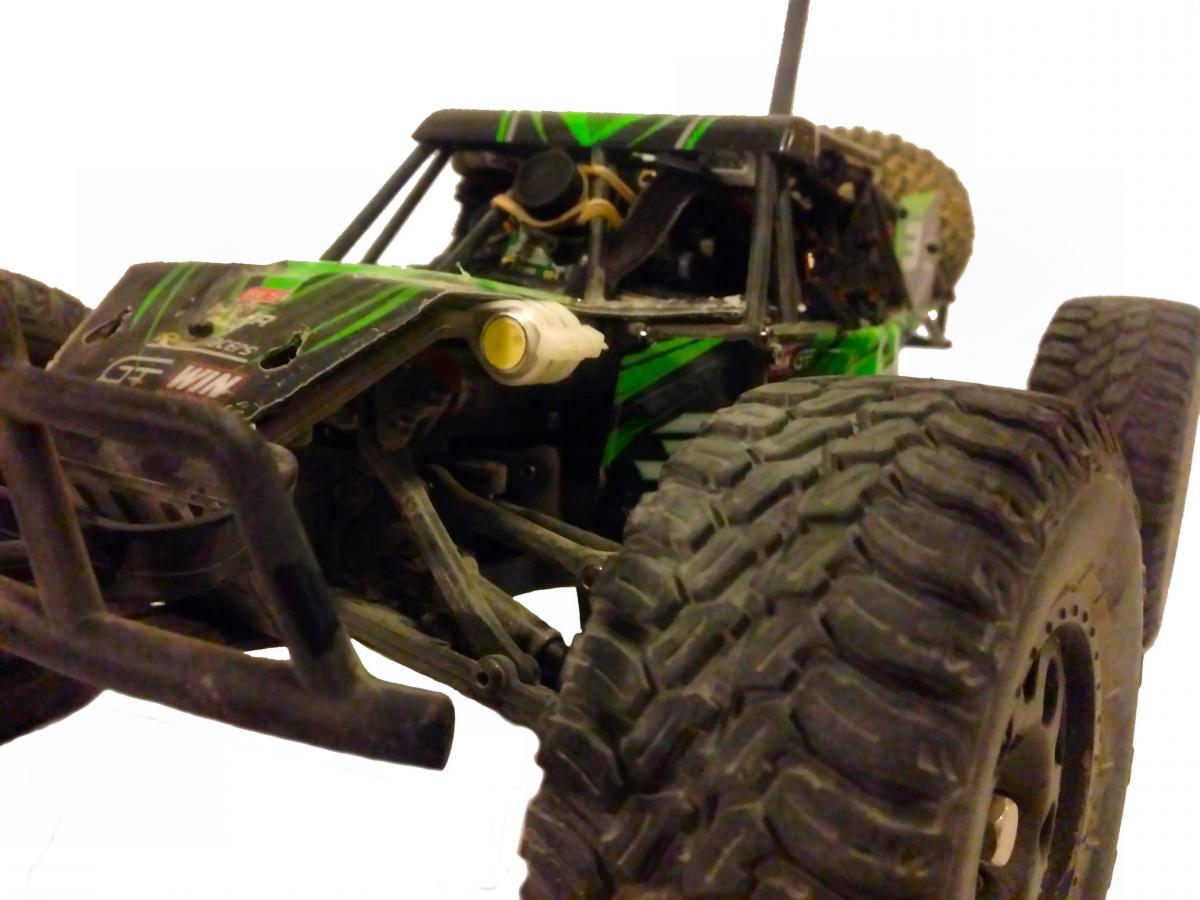

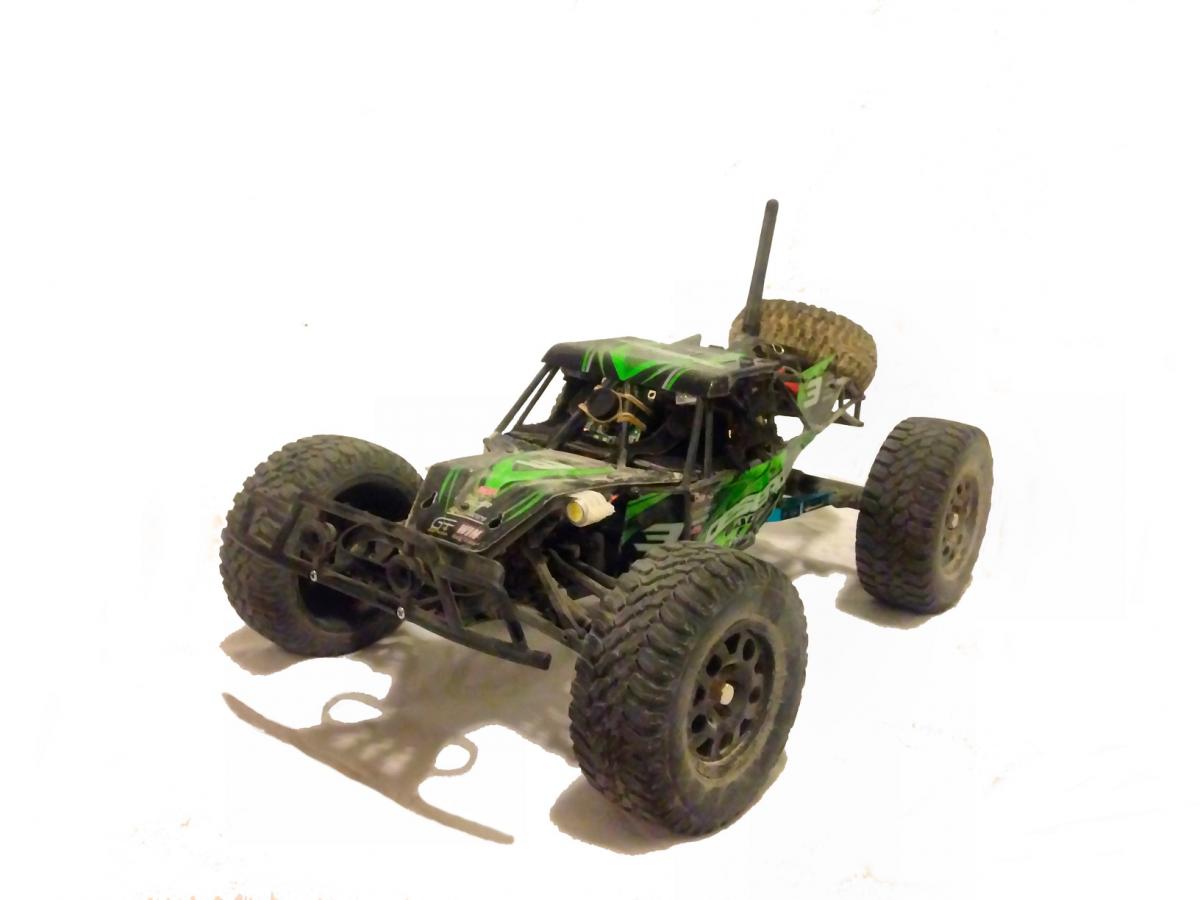

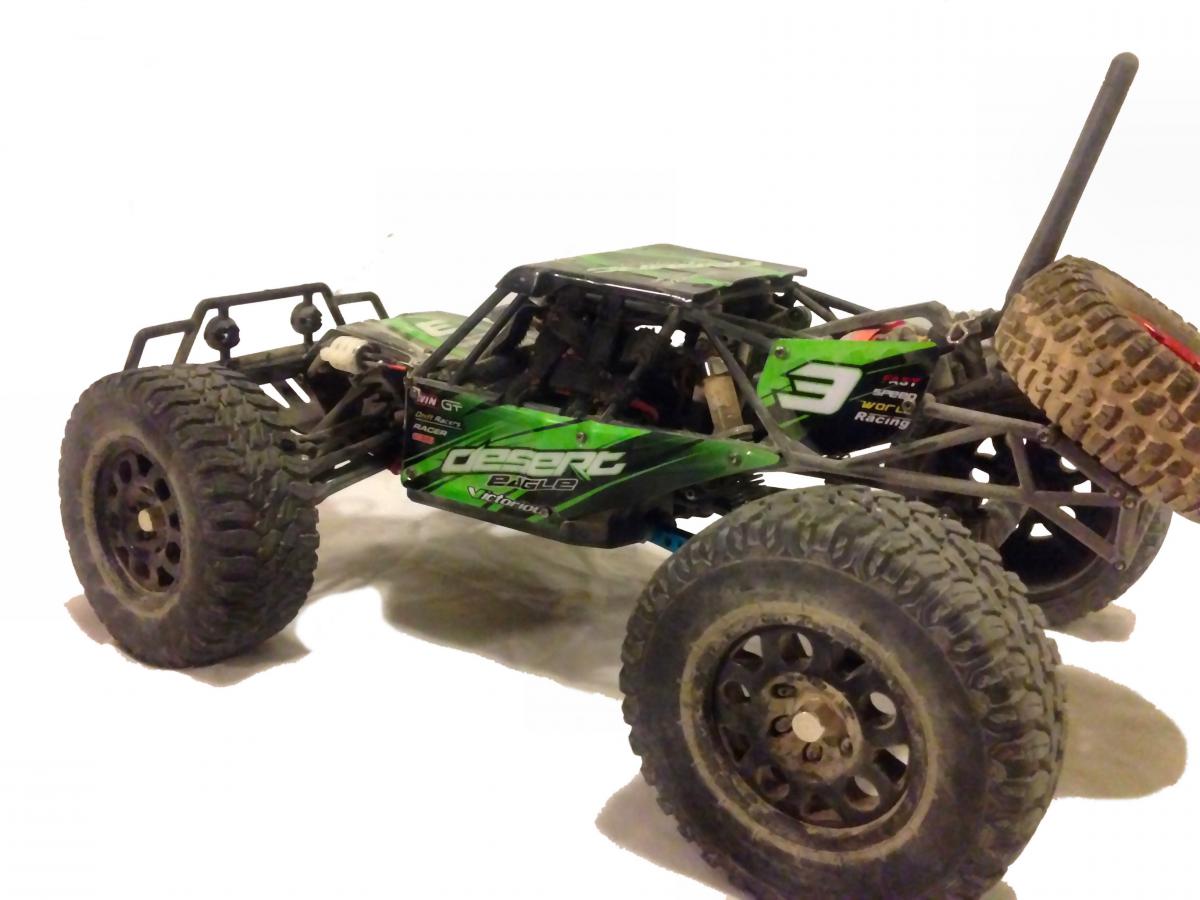

Εχω διαφορα FPV videos με το Feiyue:



https://www.youtube.com/edit?o=U&video_id=EzwKZKTt6Bk



https://www.youtube.com/edit?o=U&video_id=LpocOkhGCtk



https://www.youtube.com/edit?o=U&video_id=IkeD_gSNHTo



https://www.youtube.com/edit?o=U&video_id=0U0rtbWwR2A







Επεξ/σία 10 Σεπτεμβρίου 2017 από Mecanoid

[manpower]

Nαι πολυ ωραίο το έχεις κάνει το fy03! Αν βρεις χρονο αξίζει να ανοιξεις thread. Το τελευταίο διάστημα εχω δει στα γνωστα καταστήματα να εμφανίζεται το fy07 (και το 6x6 fy06) που βασίζονται σε παρόμοιο σκελετο αλλα με brushless motor και ισως κάποια επιπλέον θετικά. Επίσης επειδή μου αρέσει το στυλ του rock racer, μου αρέσει αρκετα και το wltoys 10428a που βασίζεται στο twin hammers και σε ιδια κλιμακα, φυσικα 2-speed... Sorry αν χαλαω το παρον νημα

[Mecanoid]

Το FY03 είναι το μοναδικο που ερχετε σε KIT για να μπορις να βαλεις τα δικα μου ηλεκτρονικα πανω + οτι αλλο θελις.



Προφανως και το εχω κανει Brushless

Επεξ/σία 13 Σεπτεμβρίου 2017 από Mecanoid
