Οπτικοποίηση XML schema

[Kercyn]

Καλησπέρα σας.



Έχω ένα XML που έχω φτιάξει εγώ, και απ' αυτό κάνω generate ένα XSD. Ψάχνω να βρω έναν αναθεματισμένο τρόπο να οπτικοποιήσω το schema σε LaTeX που να μην παίρνει 3000 σελίδες. Θα προτιμούσα κάτι σαν αυτό, αλλά με τα attributes μέσα. Επίσης ορισμένα attributes είναι υποχρεωτικά, αλλά μπορεί να υπάρχει ή το ένα ή το άλλο. Δηλαδή σ' ένα node να υπάρχει είτε height και width, είτε radius. Ή αν υπάρχει ένα attribute κι έχει την τιμή true, τότε πρέπει υποχρεωτικά να υπάρχει κι ένα άλλο.

Αυτό με μπλα μπλα και custom πίνακες και επεξηγήσεις μια χαρά γίνεται, απλώς θα ήθελα να ξέρω αν υπάρχει κάποιος (έστω ψιλό)στάνταρ τρόπος να απεικονιστεί κάτι τέτοιο. UML; Κάποια παραλλαγή ενός SQL schema; Κάτι τέλος πάντων.



Ευχαριστώ.

[tsofras]

Με xslt δοκίμασες μήπως μπορείς να κάνεις αυτο που θέλεις? (αν και δεν έχω ασχοληθεί με Latex οποτε δεν καταλαβαίνω και 100% την ανάγκη σου)

[Kercyn]

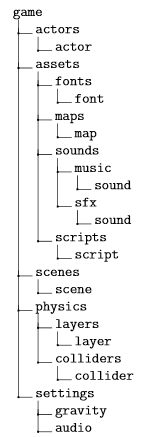

Μην κολλάς τόσο στο LaTeX, το βασικό μου θέμα είναι πώς θα αναπαραστήσω τη δομή που θέλω. Η ιεραρχία είναι αυτή.









Θέλω έναν όσο γίνεται ωραίο και συμπαγή τρόπο να προσθέσω τα attributes στα nodes, και μερικούς κανόνες όπως αυτοί που είπα παραπάνω. Αυτό που έχω σκεφτεί ως τώρα είναι να κάνω το κάθε node link που θα στέλνει τον αναγνώστη σε ένα μικρό πινακάκι που θα εξηγεί τι είναι το node, τα attributes του και τυχόν κανόνες για τα attributes.



Για παράδειγμα, πάρε το node collider. Σε αυτό το node πρέπει να υπάρχει υποχρεωτικά ένα attribute key και ένα attribute shape. Αν η τιμή του shape είναι "obb", τότε θα πρέπει να υπάρχουν τα attributes height και width. Αν είναι "circle", τότε θα πρέπει να υπάρχει το radius. Υπάρχει επίσης προαιρετικά ένα attribute is_trigger, το οποίο αν είναι true θα πρέπει να υπάρχει κι ένα attribute scriptfile.

[nilosgr]

Αυτο που περιγραφεις ειναι xml με semantics. Οποτε μηπως να δεις το προτυπο RDF ή OWL;

[Kercyn]

Αυτο που περιγραφεις ειναι xml με semantics. Οποτε μηπως να δεις το προτυπο RDF ή OWL;



Τα είδα και τα δύο, λίγο παραπάνω το OWL που είναι "επέκταση" του RDF. Η αλήθεια είναι ότι μου φάνηκε πολύ verbose, αλλά το μεγαλύτερό μου πρόβλημα είναι ότι είναι πολύ τεχνικά. Εγώ ένα XML έχω και θέλω να γράψω οδηγίες για το πώς πρέπει να το φτιάξει ο χρήστης, ο οποίος ενδεχομένως να μην ασχολείται ιδιαίτερα με τα κομπιούτερζ. Σ' ευχαριστώ πάντως.

[Luciddream]

Δεν μπαίνω τελευταία στο φορουμ πολύ και μου ξέφυγε. Μπορεί να χεις βρεί ήδη λύση αλλά δες και τα εργαλεία τύπου:



• https://www.altova.com/xmlspy.html
• https://www.oxygenxml.com/
