[Zao]

37 λεπτά πριν, liakjim είπε

Απλό είναι.

Δίνεις ρεύμα με έναν μικρό (ανάλογα με τα καλώδια που θα βάλεις) ασφαλειοδιακοπτη στο sonoff και την έξοδο στις βοηθητικές επαφές του ρελέ.

Το ρελέ παρεμβάλλεται ανάμεσα στον υπάρχον ασφαλειοδιακοπτη του θερμοσίφωνα και στον θερμοσίφωνα. Δλδ την έξοδο του ασφαλειοδιακοπτη τη δίνεις σαν είσοδο στο ρελέ και ατην έξοδο του ρελέ βάζεις τα παλιά καλώδια που τροφοδοτούν τον θερμοσίφωνα.

Πάντα με τον γενικό κάτω, καλά σφιξιματα στα καλώδια, ποτέ χαλκός εκτεθειμένος. Αν νιώθεις ότι δεν το έχεις, χίλιες φορές να έρθει επαγγελματίας και εννοείται περιμένεις να τοποθετηθεί κάποιος σχετικός του χώρου σε αυτά που έγραψα για λάθη/παραλείψεις/συμβουλές.

Σ´ευχαριστω για τη υπομονή που έχεις😊.

Το πρόβλημα είναι ότι δεν έρχονται,κανενασ ειδικός,σε όποιον το λέω,αυτή την εποχή,όλοι είναι φουλ στη δουλειά.😏

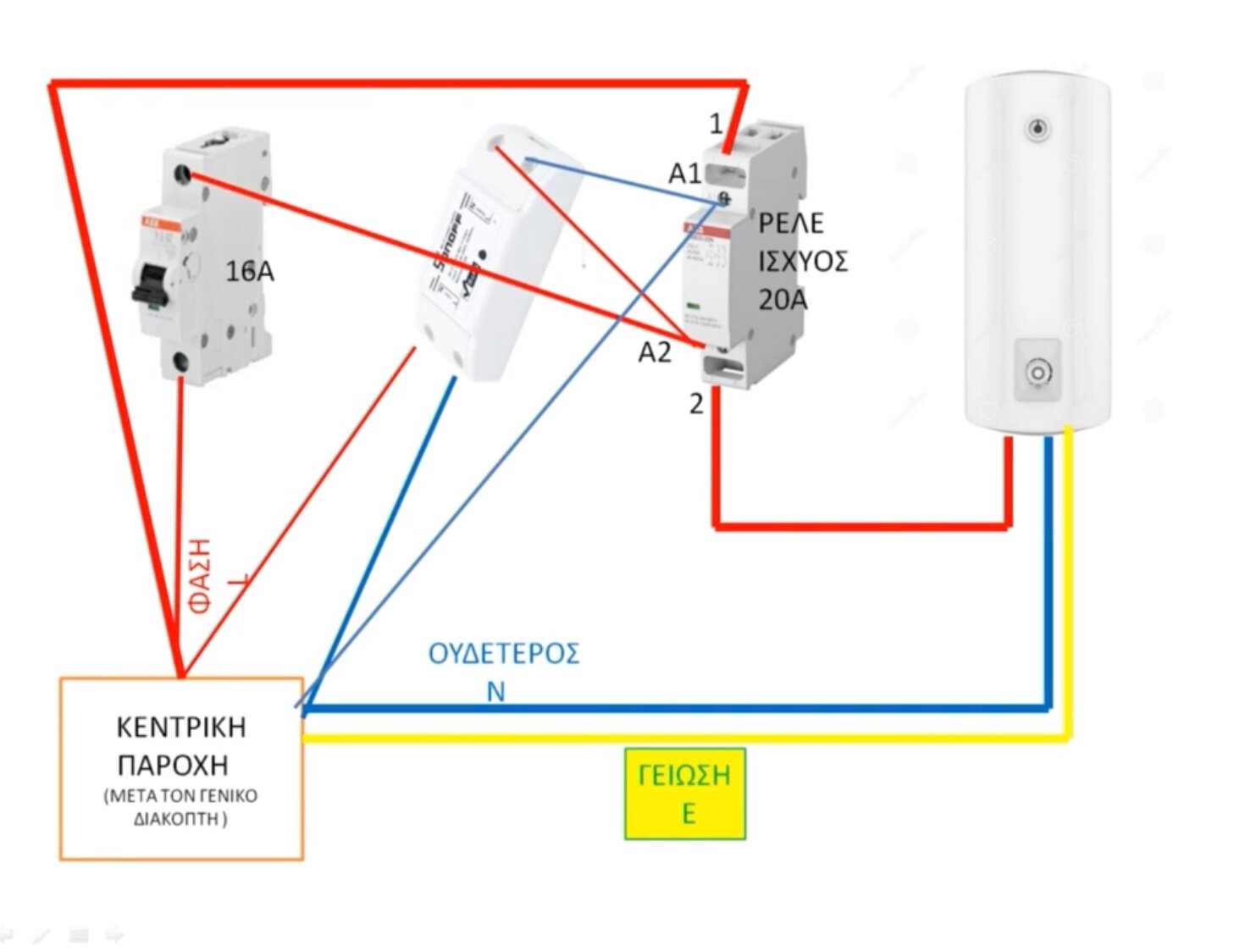

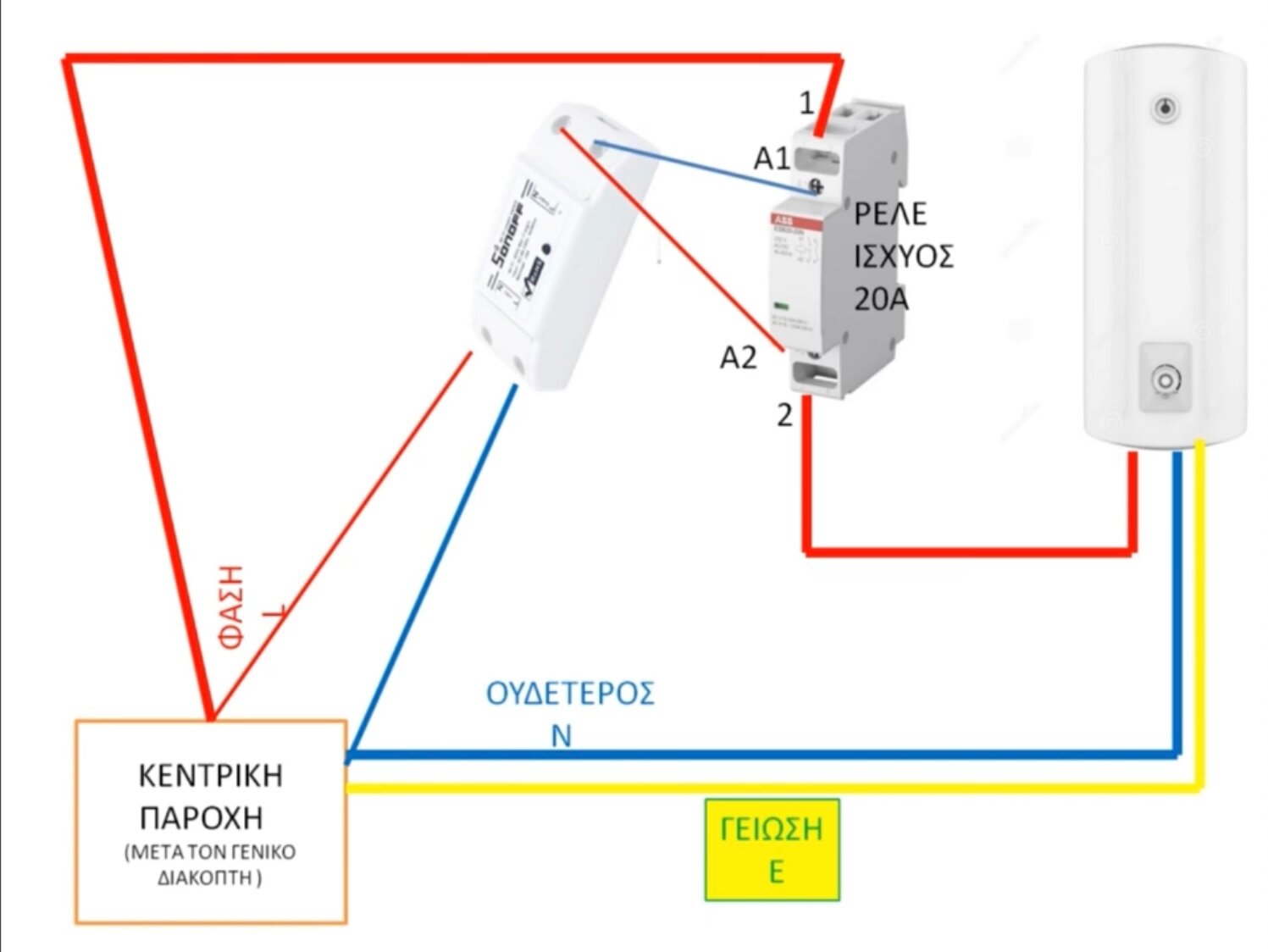

Ψάχνωντας βρήκα αυτές της δύω εικόνες που δείχνουν εγκατάσταση το sonoff.

Μπορείς να μου πεις αν με βοηθάνε για αυτό η είναι κάτι λάθος εδώ ;

[turbakiasss]

5 hours ago, Zao said:

Σ´ευχαριστω για τη υπομονή που έχεις😊.

Το πρόβλημα είναι ότι δεν έρχονται,κανενασ ειδικός,σε όποιον το λέω,αυτή την εποχή,όλοι είναι φουλ στη δουλειά.😏

Ψάχνωντας βρήκα αυτές της δύω εικόνες που δείχνουν εγκατάσταση το sonoff.

Μπορείς να μου πεις αν με βοηθάνε για αυτό η είναι κάτι λάθος εδώ ;

Η διαφορά με τον δικό σου πίνακα είναι ότι η ασφάλεια σου είναι διπλή άρα κόβει και τον ουδέτερο. Στο σχήμα κόβει μόνο την φάση γιατί ο ουδέτερος πάει απευθείας από την παροχή στον θερμοσίφωνα. Η δική σου συνδεσμολογία είναι η σωστότερη. Για την δική σου περίπτωση, σκέψου ότι το μπλε καλώδιο στην επάνω εικόνα θα ακολουθήσει μια ανάλογη πορεία με το κόκκινο και δεν θα έρχεται από κάτω όπως δείχνει.

[liakjim]

7 ώρες πριν, Zao είπε

Σ´ευχαριστω για τη υπομονή που έχεις😊.

Το πρόβλημα είναι ότι δεν έρχονται,κανενασ ειδικός,σε όποιον το λέω,αυτή την εποχή,όλοι είναι φουλ στη δουλειά.😏

Ψάχνωντας βρήκα αυτές της δύω εικόνες που δείχνουν εγκατάσταση το sonoff.

Μπορείς να μου πεις αν με βοηθάνε για αυτό η είναι κάτι λάθος εδώ ;

Αν κάνεις το πρώτο σχήμα, θα μπορέσεις να βάλεις το ρελέ που έχεις ( δεν έχει onoff-auto το δικό σου οπότε με τον διακόπτη σε παράλληλη διάταξη θα έχεις χειροκίνητο έλεγχο του ρελέ ισχύος σε περίπτωση που αστοχήσει το sonoff). Θα θέλει και μια μικρή ασφάλεια των καλωδίων που πάνε στο sonoff.  Εγώ για να τη γλιτώσω, πήρα από μια 10άρα του πίνακα με 1.5μμ καλώδια.

[jkoukos]

@Zao, έχεις αυτή την στιγμή στον πίνακα έναν διπλό διακόπτη χειρισμού (L-N), μία μονή 20Α ασφάλεια (L) και το ενδεικτικό led.

Το sonoff θα πάρει τροφοδοσία στην είσοδο από κάποια άλλη υπάρχουσα ασφάλεια 10-16Α. Η έξοδος αυτού θα συνδεθεί στις επαφές Α1 και Α2 του ρελέ που έχεις πάρει.

Ο ρελέ θα συνδεθεί παράλληλα με το διακόπτη χειρισμού. Δηλαδή θα γεφυρώσεις τις εισόδους μεταξύ τους και αντίστοιχα τις εξόδους.

Έχω δώσει σε άλλο μύνημα, σχέδιο συνδεσμολογίας.

Πιθανόν σε σένα η ασφάλεια να είναι πριν τον διακόπτη. Δεν έχει σημασία, απλά κάνεις τις ανάλογες συνδέσεις, αλλά ο ρελέ θα συνδεθεί παράλληλα με τον διακόπτη.

[Zao]

8 ώρες πριν, liakjim είπε

Αν κάνεις το πρώτο σχήμα, θα μπορέσεις να βάλεις το ρελέ που έχεις ( δεν έχει onoff-auto το δικό σου οπότε με τον διακόπτη σε παράλληλη διάταξη θα έχεις χειροκίνητο έλεγχο του ρελέ ισχύος σε περίπτωση που αστοχήσει το sonoff). Θα θέλει και μια μικρή ασφάλεια των καλωδίων που πάνε στο sonoff.  Εγώ για να τη γλιτώσω, πήρα από μια 10άρα του πίνακα με 1.5μμ καλώδια.

Ξέρω ότι σε κούρασα,αλα αν θες να δεις κ λίγο οπός είναι από μέσα ο πίνακας μου για ποιο σίγουρα,αν βέβαια φαίνονται καλά!

Για τη σύνδεση του διακόπτη που θα χρειαστεί χειροκίνητα,δεν εχω καταλάβει καλά….

[jkoukos]

Σύμφωνα με την φωτογραφία, στον πίνακα:

Η σειρά σύνδεσης της φάσης είναι γενική ασφάλεια > κάποια ασφάλεια 16Α > διακόπτης θερμοσίφωνα > ασφάλεια 20Α θερμοσίφωνα > θερμοστάτης θερμοσίφωνα.

Η σειρά σύνδεσης του ουδέτερου είναι μπάρα ουδέτερου > διακόπτης θερμοσίφωνα  > θερμοστάτης.

Ο ρελέ θα συνδεθεί παράλληλα με τον διακόπτη του θερμοσίφωνα. Δηλαδή οι 2 κάτω επαφές του διακόπτη με τις αντίστοιχες 2 κάτω του ρελέ. Το ίδιο θα γίνει και με τις 2 πάνω.

Δεν έχει σημασία σε ποιο σημείο θα τοποθετηθεί ο ρελέ στον πίνακα. Απλά θα χρειαστεί το ανάλογο μήκος καλωδίων για την παραπάνω συνδεσμολογία. Απ' ότι βλέπω υπάρχει χώρος να τοποθετηθεί δίπλα στον διακόπτη, μετακινώντας κατά μία θέση την ασφάλεια και το led. Τα καλώδια που θα χρησιμοποιηθούν θα είναι 4 χιλιοστά.

Το sonoff θα πάρει φάση από μία 10 άρα ασφάλεια και ουδέτερο από την μπάρα πάνω αριστερά. Τα καλώδια που θα χρησιμοποιηθούν θα είναι 1 ή 1,5 χιλιοστά.

Και κάτι που πρόσεξα τώρα. Ο πίνακας δεν έχει ρελέ διαρροής, κάτι που είναι επικίνδυνο αλλά και επιβάλλεται να υπάρχει.

Επεξ/σία 3 Μαρτίου 2024 από jkoukos

[liakjim]

Εκτός από ρελέ ασφαλείας που είναι άκρως απαράδεκτη έλλειψη βλέπω εκτεθειμένος χαλκό. Θέλουν φταίξιμο πολλά σημεία.

[Zao]

57 λεπτά πριν, jkoukos είπε

Σύμφωνα με την φωτογραφία, στον πίνακα:

Η σειρά σύνδεσης της φάσης είναι γενική ασφάλεια > κάποια ασφάλεια 16Α > διακόπτης θερμοσίφωνα > ασφάλεια 20Α θερμοσίφωνα > θερμοστάτης θερμοσίφωνα.

Η σειρά σύνδεσης του ουδέτερου είναι μπάρα ουδέτερου > διακόπτης θερμοσίφωνα  > θερμοστάτης.

Ο ρελέ θα συνδεθεί παράλληλα με τον διακόπτη του θερμοσίφωνα. Δηλαδή οι 2 κάτω επαφές του διακόπτη με τις αντίστοιχες 2 κάτω του ρελέ. Το ίδιο θα γίνει και με τις 2 πάνω.

Δεν έχει σημασία σε ποιο σημείο θα τοποθετηθεί ο ρελέ στον πίνακα. Απλά θα χρειαστεί το ανάλογο μήκος καλωδίων για την παραπάνω συνδεσμολογία. Απ' ότι βλέπω υπάρχει χώρος να τοποθετηθεί δίπλα στον διακόπτη, μετακινώντας κατά μία θέση την ασφάλεια και το led. Τα καλώδια που θα χρησιμοποιηθούν θα είναι 4 χιλιοστά.

Το sonoff θα πάρει φάση από μία 10 άρα ασφάλεια και ουδέτερο από την μπάρα πάνω αριστερά. Τα καλώδια που θα χρησιμοποιηθούν θα είναι 1 ή 1,5 χιλιοστά.

Και κάτι που πρόσεξα τώρα. Ο πίνακας δεν έχει ρελέ διαρροής, κάτι που είναι επικίνδυνο αλλά και επιβάλλεται να υπάρχει.

Τα καλώδια είναι οκ,1,5μμ 4μμ!

Μεκρι Τη σύνδεση διακόπτη με ρελέ οκ,το ουδέτερο κ τη φάση που πάνε στο θερμοσίφωνα που τα συνδέω στο ρελέ;

στο 1,3 η στο 2,4;;;🤔

και την ασφάλεια τη 20-ρα επίσης που;

σορργ που σας κουράζω,αλα θέλω να το καταλάβω καλά καλά πριν κάνω της πράξης!

Όσο για το ρελέ διαρροής που λες,είναι λίγο φτωχός ο Σπιτονοικοκύρης🤦🏻😅

θα τη πάρω κ να τη βάλω,αλα να φτιάξω αυτό κ μετά.

Επειδη δεν μπωρο να ερθω από τη δουλειά κ να περιμένω να ζεσταθεί ο θερμοσίφωνας! Έρχομαι που έρχομαι αργά…..!

Σας ευχαριστώ για την Βοήθεια!

[jkoukos]

24 λεπτά πριν, Zao είπε

Μεκρι Τη σύνδεση διακόπτη με ρελέ οκ,το ουδέτερο κ τη φάση που πάνε στο θερμοσίφωνα που τα συνδέω στο ρελέ;

Η πάνω αριστερή υποδοχή του διακόπτη θα συνδεθεί με μαύρο καλώδιο με την πάνω αριστερή επαφή (Νο1) του ρελέ.

Η πάνω δεξιά υποδοχή του διακόπτη θα συνδεθεί με μπλε καλώδιο με την πάνω δεξιά επαφή (Νο3) του ρελέ.

Η κάτω αριστερή υποδοχή του διακόπτη θα συνδεθεί με μαύρο καλώδιο με την κάτω αριστερή επαφή (Νο2) του ρελέ.

Η κάτω δεξιά υποδοχή του διακόπτη θα συνδεθεί με μπλε καλώδιο με την κάτω δεξιά επαφή (Νο4) του ρελέ.

24 λεπτά πριν, Zao είπε

και την ασφάλεια τη 20-ρα επίσης που;

Θα την αφήσεις με τις συνδέσεις που έχει τώρα. Είσοδο φάσης στο κάτω μέρος (από τον διακόπτη) με το μαύρο καλώδιο και έξοδος αυτής από πάνω προς τον θερμοσίφωνα. Το ίδιο με το μπλε καλώδιο ουδέτερου που βγαίνει στο πάνω μέρος του διακόπτη προς τον θερμοσίφωνα.

Αν κάνεις την παραπάνω συνδεσμολογία τότε ο θερμοσίφωνας θα ανοίγει είτε με τον απλό διακόπτη είτε με το sonoff μέσω του ρελέ.

Επεξ/σία 3 Μαρτίου 2024 από jkoukos

[Zao]

ΑΚΥΡΩΘΗΚΕ η εγκατάσταση που σας έδειξα.!!!❌❌

Παλιά εγκατάσταση είναι::

 Διπλό διακόπτη  -> ασφάλεια 20 Α-> θερμοσίφωνα.

Λυχνία στη ασφαλεια 20Α

με την Ασφάλεια 20Α άναβω το θερμοσίφωνα χειροκίνητο.

Όταν άναβω το θερμοσίφωνα,άναβει η Λυχνία ενδείξεις.

Σε αυτή τη υπάρχουσα σύνδεση ποια θα είναι η σειρά για να μπει το ρελέ ισχύος κ ο Sonoff;;;🤔



Επεξ/σία 5 Μαρτίου 2024 από Zao

[jkoukos]

Γιατί πήρες από άλλη ασφάλεια και μάλιστα την γενική; Του θερμοσίφωνα είναι 20Α και τώρα δεν την χρησιμοποιείς, ενώ κανονικά από αυτήν πρέπει να παίρνει τροφοδοσία.

Γιατί δεν ακολούθησες το σχέδιο που έδωσα πριν;

[adtakhs]

2 ώρες πριν, Zao είπε

Τελικά πιστεύω ότι τα κατάφερα.

Ακολούθησα το τρόπο σύνδεσης στη πρώτη Φωτογραφία!

Εκανα τεστ κ την εφαρμογή,όλα οκ!

Τωρα να δούμε πος θα πάει ο Sonoff.



Σας ευχαριστώ για τη βοήθεια σας!😊🙏

Το smart ρελέ θερμοσίφωνα είχατε σε προτεραιότητα ή την ασφάλειά σας;

Ρελέ διαρροής χθες στον πίνακα, πριν να είναι αργά!

Εν τω μεταξύ βλέπω ενδεικτικό θερμοσίφωνα ενεργό με κατεβασμένη την ασφάλεια;

Δηλαδή είτε το ενδεικτικό είναι λάθος τοποθετημένο, είτε έχετε αφαιρέσει την ασφάλεια...... που απαγορεύεται ρητά και είναι επικίνδυνο.

Επεξ/σία 5 Μαρτίου 2024 από adtakhs

[liakjim]

3 ώρες πριν, Zao είπε

Τελικά πιστεύω ότι τα κατάφερα.

Ακολούθησα το τρόπο σύνδεσης στη πρώτη Φωτογραφία!

Εκανα τεστ κ την εφαρμογή,όλα οκ!

Τωρα να δούμε πος θα πάει ο Sonoff.



Σας ευχαριστώ για τη βοήθεια σας!😊🙏

Τραγικό. Φώναξε έναν ηλεκτρολόγο πριν πάρεις φωτιά ή πριν ψηθείς ζωντανός.

[jkoukos]

17 ώρες πριν, Zao είπε

Σε αυτή τη υπάρχουσα σύνδεση ποια θα είναι η σειρά για να μπει το ρελέ ισχύος κ ο Sonoff;;;

Σου ανέφερα στα προηγούμενα μηνύματα σχέδιο και συνδεσμολογία που πρέπει να ακολουθήσεις. Αν έχεις απορία, επανέρχεσαι.

[Zao]

36 λεπτά πριν, jkoukos είπε

Σου ανέφερα στα προηγούμενα μηνύματα σχέδιο και συνδεσμολογία που πρέπει να ακολουθήσεις. Αν έχεις απορία, επανέρχεσαι.

Ναι αλα η ασφάλεια 20Α μου, μόνο μια εισόδο κ μια έξοδο έχει!

Πος να συνεχειζω μετά το ρελέ για θερμοσίφωνα;

Φάση κ ουδέτερος μπενουν στο διπλό διακόπτη κ μετά ουδέτερος βγαίνοντας από το διακόπτη πάει στο θερμοσίφωνα,κ φάση πάει στην ασφάλεια κ μετά θερμοσίφωνα.

πες ότι το περνάω το ουδέτερο στο ρελέ οπός λες,μετά με τη ασφάλεια 20Α κ για θερμοσίφωνα τη γίνεται;



Επεξ/σία 5 Μαρτίου 2024 από Zao
