Smart Home

[hablando]

Ερωτήσις

Αν είχαμε

Controller,
PIR motion sensor,
IR controller

Και θέλαμε ο PIR Sensor να έχει δυνατοτητα ελέγχου κίνησης εντός προεπιλεγμένης ζώνης-απόστασης-πχ να ενεργοποιείται (toggle on) όταν "δει" κίνηση εντός 2 μέτρων, αδιαφορώντας για κινήσεις που γίνονται έξω από τα 2 μέτρα, κ μετά όταν βγει το άτομο εκτός των 2 μέτρων να γίνεται toggle off.

Σε state Toggle On του PIR Sensor, ο IR πομπός να στέλνει συγκεκριμένη εντολή στην τηλεόραση που θα υπάρχει στον χώρο.
Μόλις γίνει Toggle Off να στείλει αντίστοιχη εντολή στην τηλεόραση.

Το concept είναι όταν ένα μικρό παιδί πάει κοντά στην τηλεόραση, αυτόματα να γίνεται πχ mute ο ήχος, ενώ όταν απομακρύνεται να επανέρχεται κοκ, να λειτουργήσει αποτρεπτικά δηλαδή ...



[Spect~]

5 λεπτά πριν, hablando είπε

Ερωτήσις

Αν είχαμε

Controller,
PIR motion sensor,
IR controller

Και θέλαμε ο PIR Sensor να έχει δυνατοτητα ελέγχου κίνησης εντός προεπιλεγμένης ζώνης-απόστασης-πχ να ενεργοποιείται (toggle on) όταν "δει" κίνηση εντός 2 μέτρων, αδιαφορώντας για κινήσεις που γίνονται έξω από τα 2 μέτρα, κ μετά όταν βγει το άτομο εκτός των 2 μέτρων να γίνεται toggle off.

Σε state Toggle On του PIR Sensor, ο IR πομπός να στέλνει συγκεκριμένη εντολή στην τηλεόραση που θα υπάρχει στον χώρο.
Μόλις γίνει Toggle Off να στείλει αντίστοιχη εντολή στην τηλεόραση.

Το concept είναι όταν ένα μικρό παιδί πάει κοντά στην τηλεόραση, αυτόματα να γίνεται πχ mute ο ήχος, ενώ όταν απομακρύνεται να επανέρχεται κοκ, να λειτουργήσει αποτρεπτικά δηλαδή ...



Με μια ματιά που έριξα μόνο αν βρεις pir sensor που να έχει μικρότερο range.

[liaskt]

4 ώρες πριν, hablando είπε

Ερωτήσις

Αν είχαμε

Controller,
PIR motion sensor,
IR controller

Και θέλαμε ο PIR Sensor να έχει δυνατοτητα ελέγχου κίνησης εντός προεπιλεγμένης ζώνης-απόστασης-πχ να ενεργοποιείται (toggle on) όταν "δει" κίνηση εντός 2 μέτρων, αδιαφορώντας για κινήσεις που γίνονται έξω από τα 2 μέτρα, κ μετά όταν βγει το άτομο εκτός των 2 μέτρων να γίνεται toggle off.

Σε state Toggle On του PIR Sensor, ο IR πομπός να στέλνει συγκεκριμένη εντολή στην τηλεόραση που θα υπάρχει στον χώρο.
Μόλις γίνει Toggle Off να στείλει αντίστοιχη εντολή στην τηλεόραση.

Το concept είναι όταν ένα μικρό παιδί πάει κοντά στην τηλεόραση, αυτόματα να γίνεται πχ mute ο ήχος, ενώ όταν απομακρύνεται να επανέρχεται κοκ, να λειτουργήσει αποτρεπτικά δηλαδή ...



O IR tranceiver και ο controller είναι το σχετικά εύκολο κομμάτι.

Το δύσκολο κομμάτι είναι η ανίχνευση σε συγκεκριμένη ζώνη. Οι επιλογές που έχεις είναι οι εξής:

1. PIR sensor, σε κατάλληλη θέση, γωνία και σε συνδυασμό με masking. Π.χ θα μπορούσες να βάλεις σε πλαϊνό τοίχο ή στο ταβάνι, και με μαύρη μονωτική ή άλλο υλικό όπως αλουμινόχαρτο (εξαρτάται από τον sensor τι θα δουλέψει καλύτερα) να περιορίσεις το εύρος  ανίχνευσης ώστε να πιάνει μόνο την περιοχή που θες.
2. Photoelectric Sensors: Δες εδώ, την παραλλαγή που λέγεται "Diffused Mode with Background Suppression" (detects targets only up to a certain “cut-off” distance, but ignores objects beyond the distance)
3. Διαφορετικές τεχνολογίες για range imaging: όπως:
   1. Ultrasonic sensor: Μετράει απόσταση μέσω του "Time-of-flight". Παράδειγμα εδώ με Arduino και HC-SR04 ultrasonic. sensor. Πολύ οικονομικό αν δουλέψει.
   2. Microsoft Kinect
   3. Lidar (το βρίσκεις στα πιο ακριβά vacuum robots και στο τελευταίο Ipad Pro)
   4. Time-of-flight camera (η "depth" κάμερα που έχουν πολλά κινητά είναι τέτοια)
4. Surveillance camera με κάποιο αλγόριθμο σε OpenCV
5. Συνδυασμός των παραπάνω

Θα ξεκινούσα με το 1 (PIR+masking) ή 3.1 (Ultrasonic sensor) μιας και είναι τα πιο οικονομικά και αν δεν δουλέψουν μπορούν να χρησιμοποιηθούν για άλλους σκοπούς.



[hablando]

Αρχικά ευχαριστώ πολύ για τον χρόνο σου! -Controller Arduino λοιπόν, ζητάω συγκεκριμένο μοντέλο;
-Transceiver συμβατό με τηλεχειριστήριο τηλεόρασης, κ εδώ ποιο μοντέλο θα πρότεινες;

[liaskt]

9 ώρες πριν, hablando είπε

-Controller Arduino λοιπόν, ζητάω συγκεκριμένο μοντέλο;
-Transceiver συμβατό με τηλεχειριστήριο τηλεόρασης, κ εδώ ποιο μοντέλο θα πρότεινες;

Για IR trasmitter έχω δουλέψει μόνο με το Broadlink RM4 Mini. Είναι ανεξάρτητη συσκευή με Wifi που μπορείς να της δώσεις εντολή από smartphone ή μέσω local API (e.g. μέσω Home assistant). Σε αυτή την περίπτωση ο controller δε θα είναι κάποιος microcontroller (e.g. Arduino) αλλά ένα mini pc (e.g. Raspberry PI4) που θα τρέχει Home assistant/OpenHAB.

Υπάρχει και η επιλογή να πας σε full embedded λύση με Arduino ή ESP32, και όλα τα components (PIR/ultrasonice και IR transmitter) καλωδιωμένα αλλά αν δεν το έχεις ξανακάνει δεν το προτείνω. Θα χρειαστεί να μάθεις για ηλεκτρονικά, αντιστάσεις, Analog-to-Digital converters, Voltage regulators, soldering,  C/C++ για να τα προγραμματίσεις κλπ.

[dimitris_st13]

Σε νέα εγκατάσταση ηλεκτρικών ρολών, υπάρχει έτοιμη λύση διακόπτη που θα έχει και έλεγχο θέσης και που θα συνδέεται και με HA, (αυτός πχ; https://www.skroutz.gr/s/21567449/Nedis-Wi-Fi-Smart-Wall-Switch-Χωνευτός-Διακόπτης-Τοίχου-Wi-Fi-Ρολών-με-Πλαίσιο-και-Τρία-Πλήκτρα-Αφής-Λευκός-WIFIWC10WT.html )

ή πάμε σε λύση κλασσικό διακόπτη + Shelly?

[liaskt]

3 ώρες πριν, dimitris_st13 είπε

Σε νέα εγκατάσταση ηλεκτρικών ρολών, υπάρχει έτοιμη λύση διακόπτη που θα έχει και έλεγχο θέσης και που θα συνδέεται και με HA, (αυτός πχ; https://www.skroutz.gr/s/21567449/Nedis-Wi-Fi-Smart-Wall-Switch-Χωνευτός-Διακόπτης-Τοίχου-Wi-Fi-Ρολών-με-Πλαίσιο-και-Τρία-Πλήκτρα-Αφής-Λευκός-WIFIWC10WT.html )

ή πάμε σε λύση κλασσικό διακόπτη + Shelly?

Νομίζω ο συγκεκριμένος (Nedis Smart Life) χρησιμοποιεί την πλατφόρμα της Tuya (επίσης Smart Life). Λειτουργεί με τα κατάλληλα βήματα με Home Assistant αλλά μόνο μέσω Cloud (δηλαδή όταν πέφτει το internet δε θα μπορείς να ανοίξεις τα ρολά από κινητό ή HA). Δες εδώ: https://www.home-assistant.io/integrations/tuya/.  Επίσης το integration μέσω cloud δεν είναι free, είναι "free trial" που μπορείς να ανανεώσεις για 6 μήνες αφού κάνεις μία online φόρμα. Δες εδώ: https://github.com/tuya/tuya-home-assistant/blob/main/docs/faq.md

Υπάρχει και ένα ανεπίσημο Local Tuya integration που για κάποιους δουλεύει καλά. Αρκεί να μην κάνει κανένα αυτόματο firmware upgrade και αφαιρέσουν τη δυνατότητα να συνδέεσαι τοπικά. Για παλιότερα Tuya devices υπάρχει και η δυνατότητα να τα κάνεις flash σε Tasmota οπότε να μην έχεις αυτό το πρόβλημα.

Προσωπικά θα το απέφευγα και θα πήγαινα με Shelly που υποστηρίζει τα ανοικτά πρωτόκολλα (MQTT, COAP, HTTP) και δουλεύει by default τοπικά και αν θες δεν χρειάζεται καν να εγκαταστήσεις εφαρμογή της (έχει embedded web server). Έχει βγάλει και η Shelly έτοιμη λύση διακόπτη που έχει θήκη πίσω για Shelly 2.5. Χρειάζεσαι αυτά:

• 2-button switch: https://shop.shelly.cloud/shelly-wall-switch-2-black-wifi-smart-home-automation?search=switch#566
• Frame: https://shop.shelly.cloud/index.php?route=product/product&product_id=559#559
• Shelly 2.5 ή Shelly 2PM

Και για 2 τις λύσεις χρειάζεσαι ουδέτερο, οπότε αφού είναι καινούρια η εγκατάσταση μπορείς να πεις στον ηλεκτρολόγο να περάσει ουδέτερο.

Επεξ/σία 5 Μαρτίου 2022 από liaskt

[dimitris_st13]

Θεός! Ευχαριστώ πάρα πολύ για το χρόνο σου!

Διαφορές του Shelly 2.5 με το 2PM? Μόνο το Bluetooth, ampere και μέγεθος (πιο μικρό το 2.5? Δεν έχω μπορέσει να βρω άλλες.

[liaskt]

1 ώρα πριν, dimitris_st13 είπε

Διαφορές του Shelly 2.5 με το 2PM? Μόνο το Bluetooth, ampere και μέγεθος (πιο μικρό το 2.5? Δεν έχω μπορέσει να βρω άλλες.

H νέα σειρά plus στην οποία ανήκει το 2PM έχει τον πιο καινούριο microcontroller ESP32 αντί για τον ESP8266 που έχει το 2.5 και όλα τα άλλα πρώτης γενιάς. Ο ESP32 είναι πολύ πιο γρήγορος, με περισσότερη μνήμη, περισσότερα Ι/Ο και extra το Bluetooth (που βοηθάει μόνο στο αρχικό setup νομίζω αν χρησιμοποιήσεις την εφαρμογή τους). Τώρα αυτό δεν λέει και τίποτα αν το μόνο που θες είναι να ανεβοκατεβάζεις τα ρολά.

Η πιο σημαντική διαφορά είναι ότι εκμεταλλευόμενοι τις επιπλέον δυνατότητες του ESP32, πρόσθεσαν τη δυνατότητα να τρέχεις custom scripts στο ίδιο το Shelly με μία γλώσσα  υποσύνολο του Javascript. Οπότε θα μπορούσες ένα αυτοματισμό για τα ρολά να τον τρέχεις κατευθείαν στην ίδια τη συσκευή αντί για το Home assistant. Μερικές φορές είναι επιθυμητό γιατί το Home assistant το κάνουμε restart συχνά για updates και αλλαγές στο configuration, γιατί μπορεί να μην έχουμε αξιόπιστο wifi  στο σπίτι, για breaking changes σε updates του Home assistant κ.ο.κ.

Στα μειονεκτήματα είναι η λίγο μεγαλύτερη κατανάλωση (+0.5W περίπου) αλλά είναι αμελητέα σε σχέση με τις υπόλοιπες συσκευές του σπιτιού.

[Vista32]

Στις 4/3/2022 στις 7:30 ΜΜ, hablando είπε

Ερωτήσις

Αν είχαμε

Controller,
PIR motion sensor,
IR controller

Και θέλαμε ο PIR Sensor να έχει δυνατοτητα ελέγχου κίνησης εντός προεπιλεγμένης ζώνης-απόστασης-πχ να ενεργοποιείται (toggle on) όταν "δει" κίνηση εντός 2 μέτρων, αδιαφορώντας για κινήσεις που γίνονται έξω από τα 2 μέτρα, κ μετά όταν βγει το άτομο εκτός των 2 μέτρων να γίνεται toggle off.

Σε state Toggle On του PIR Sensor, ο IR πομπός να στέλνει συγκεκριμένη εντολή στην τηλεόραση που θα υπάρχει στον χώρο.
Μόλις γίνει Toggle Off να στείλει αντίστοιχη εντολή στην τηλεόραση.

Το concept είναι όταν ένα μικρό παιδί πάει κοντά στην τηλεόραση, αυτόματα να γίνεται πχ mute ο ήχος, ενώ όταν απομακρύνεται να επανέρχεται κοκ, να λειτουργήσει αποτρεπτικά δηλαδή ...





Στις 5/3/2022 στις 12:01 ΜΜ, liaskt είπε

Υπάρχει και η επιλογή να πας σε full embedded λύση με Arduino ή ESP32, και όλα τα components (PIR/ultrasonice και IR transmitter) καλωδιωμένα αλλά αν δεν το έχεις ξανακάνει δεν το προτείνω. Θα χρειαστεί να μάθεις για ηλεκτρονικά, αντιστάσεις, Analog-to-Digital converters, Voltage regulators, soldering,  C/C++ για να τα προγραμματίσεις κλπ.

Με arduino είναι σχετικά απλό να φτιαχτεί και πολύ οικονομικό (υπό συνθήκες), αρκεί να υπάρχουν οι στοιχειώδεις γνώσεις προγραμματισμού και τα components που χρειάζονται. Μου κίνησες την περιέργεια κι έκατσα και το έφτιαξα πρόχειρα το απόγευμα, χρησιμοποιώντας ήδη υπάρχοντα εξαρτήματα από άλλα ψευτοπροτζεκτάκια. Και ανέφερα πως είναι οικονομικό υπό συνθήκες, γιατί δεν νομίζω ότι θα άξιζε τον κόπο να μπει στη διαδικασία κάποιος και να παραγγείλει από κινεζομάγαζα , περιμένοντας εβδομάδες/μήνες να παραλάβει ή αγοράζοντας αναγκαστικά πολλαπλά τεμάχια που δεν θα έχει τι να τα κάνει. Τα jumper wires, οι αντιστάσεις, τα IR transmitters/receivers, τα transistors κλπ συνήθως πωλούνται σε δεκάδες/εικοσάδες/πενηντάδες και όχι μεμονωμένα ή, και αν βρεθούν σαν μεμονωμένα τεμάχια, η τιμή τους δεν θα διαφέρει και πολύ με τα μεταφορικά. Επομένως, θεωρώ πως αξίζει η αγορά τους από εκεί, μόνο αν θέλει κάποιος να ασχοληθεί γενικότερα με το arduino. Από Skroutz συνήθως τα μεταφορικά είναι απαγορευτικά για τέτοιες μικροαγορές, εφόσον δεν υπάρχει η δυνατότητα να πας στο κατάστημα, και μόνο ίσως σε κάποιο συνοικιακό μαγαζί με ηλεκτρονικά να μπορεί να βρει κανείς πιο εύκολα ό,τι χρειάζεται και σε μεμονωμένα τεμάχια.
Η εμπειρία μου με πάμφθηνους PIR motion sensors για arduino ήταν κάκιστη (πιθανότατα λόγω δικών μου λαθών στο σετάρισμα), οπότε δεν μπήκα στη διαδικασία να δοκιμάσω και τώρα με αυτούς.

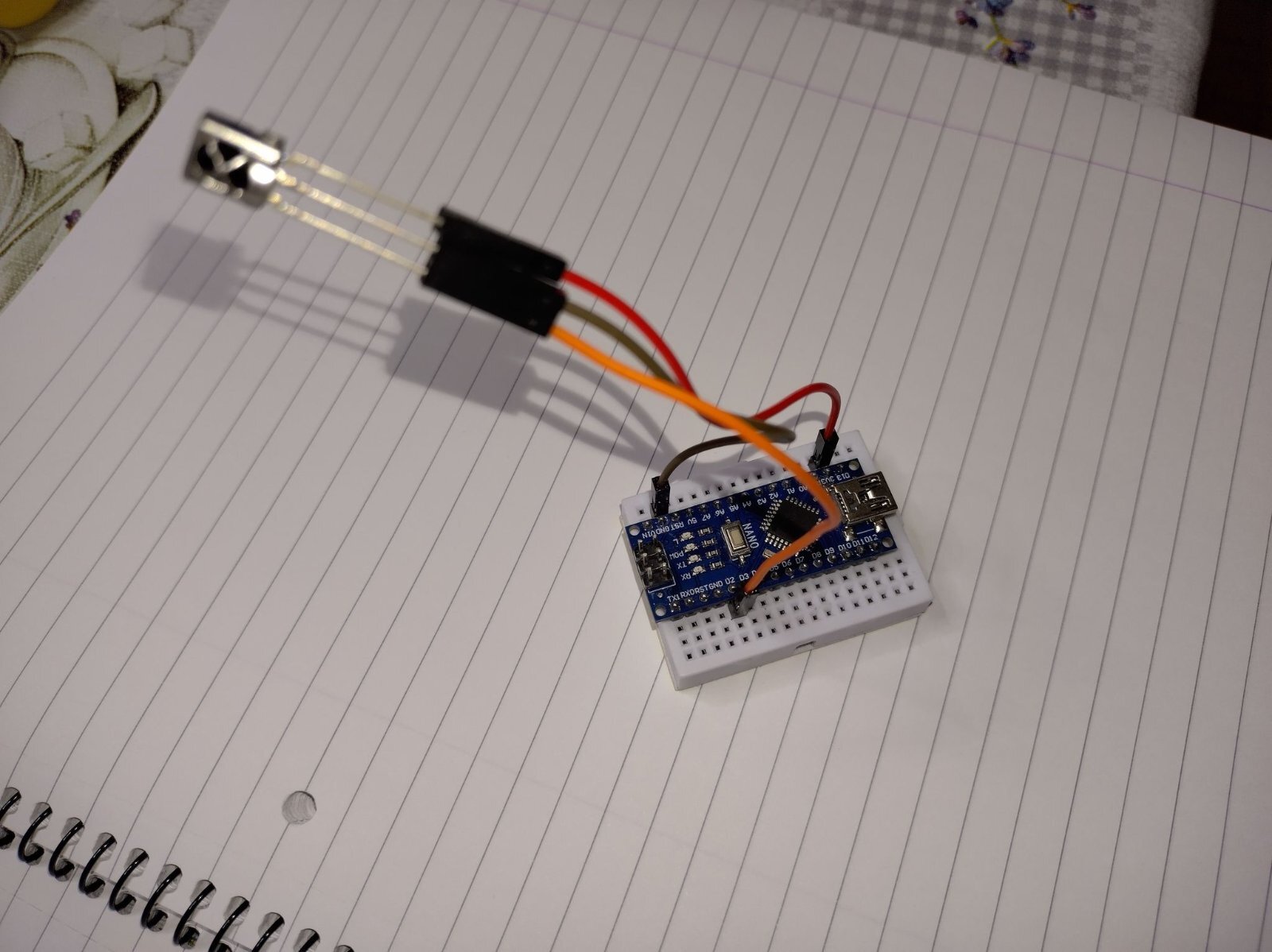

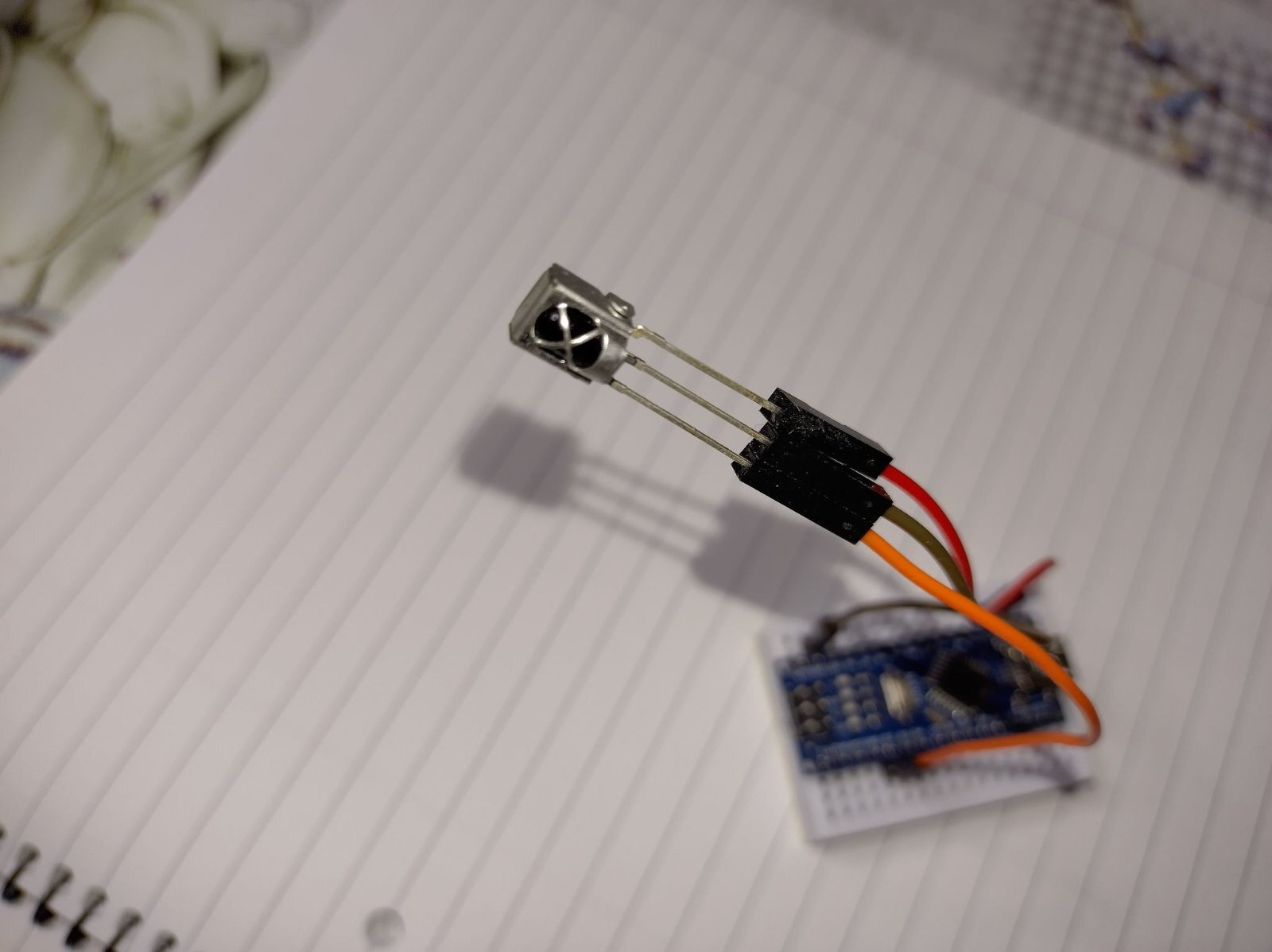

Χρησιμοποιώντας έναν κλώνο του arduino nano κι έναν IR receiver, αντέγραψα (με το ανάλογο προγραμματάκι) τον κωδικό που στέλνεται από το τηλεκοντρόλ της LG (αποτυπώνεται στο serial monitor του arduino ide).

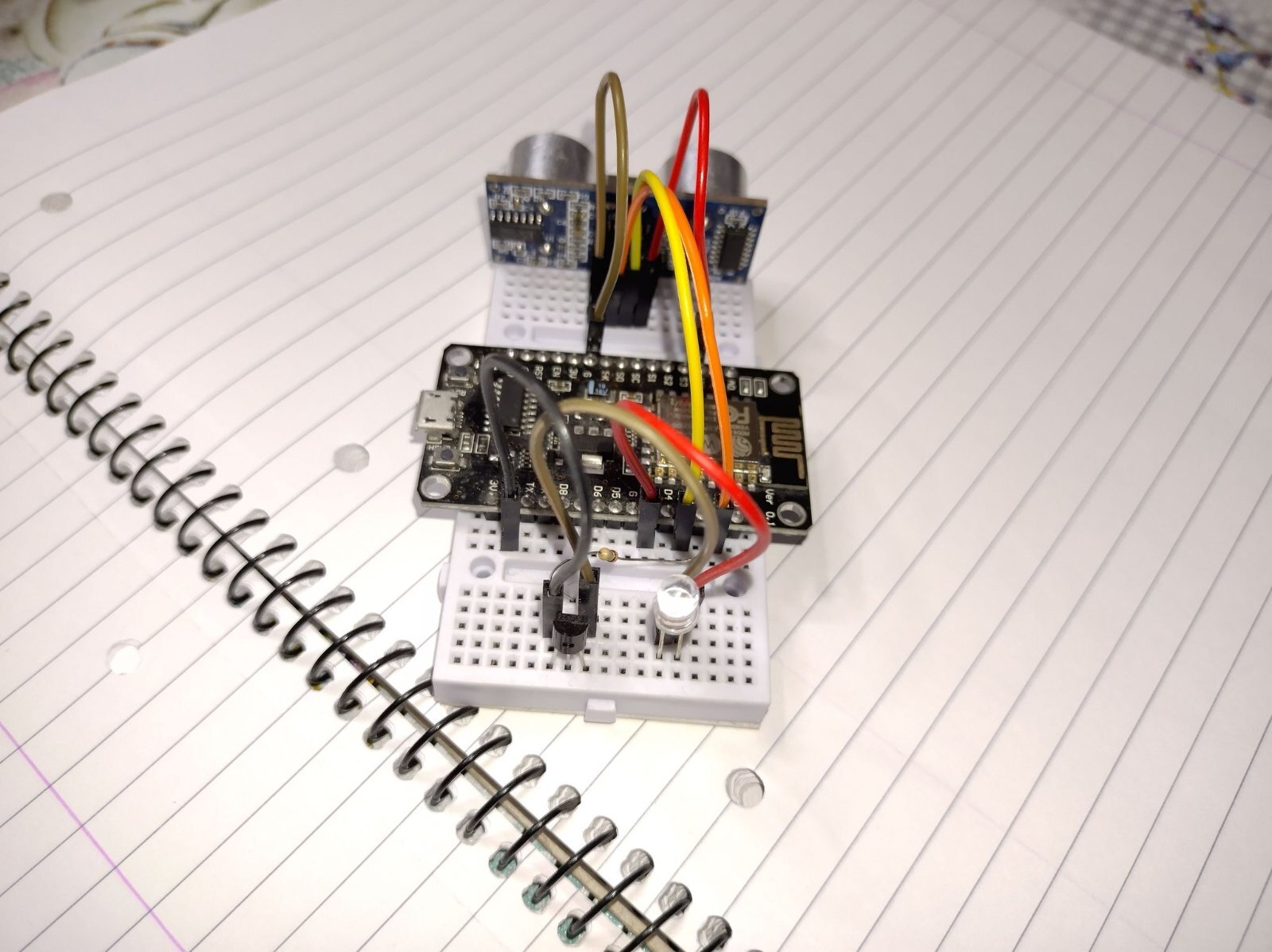

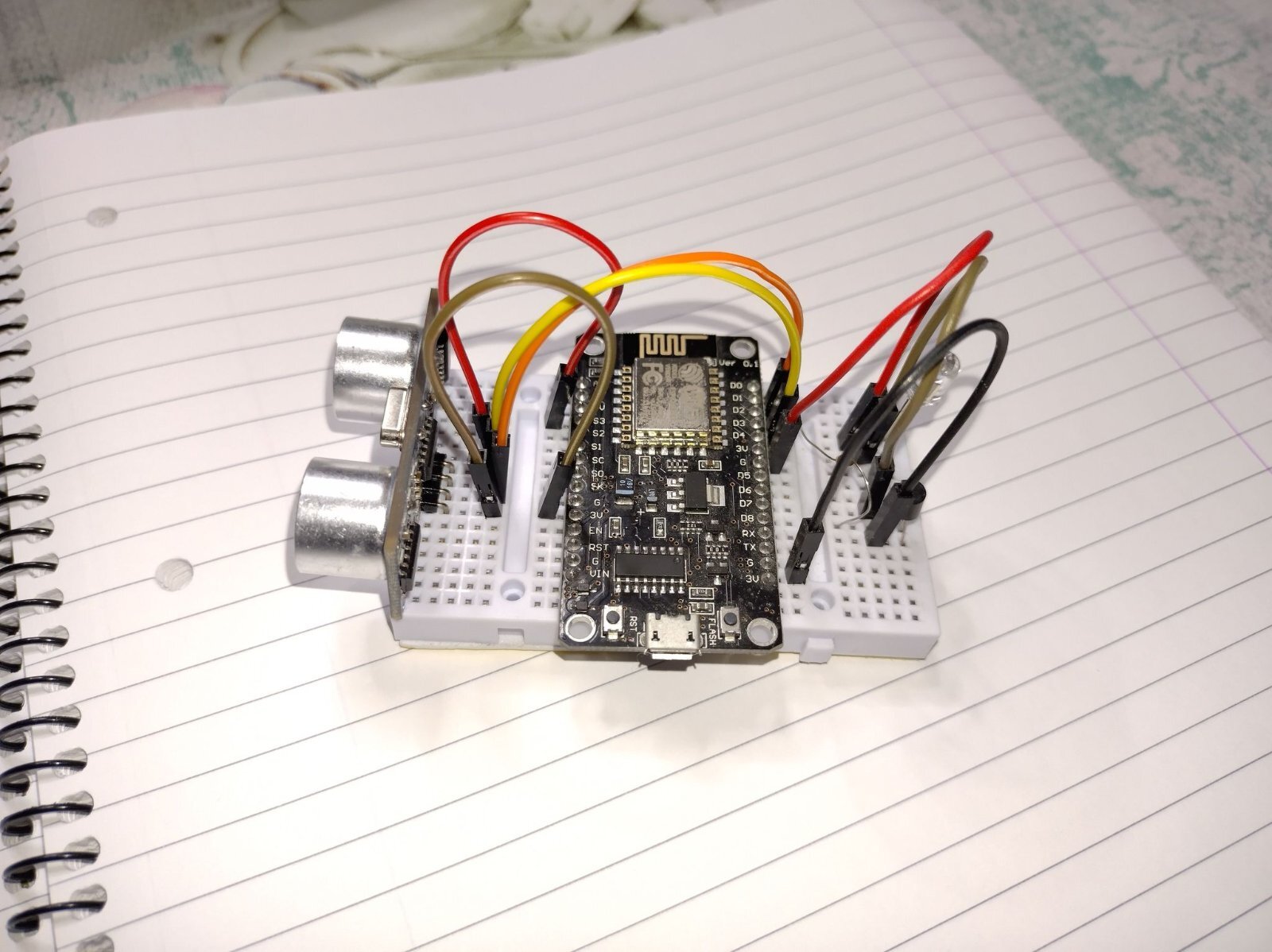

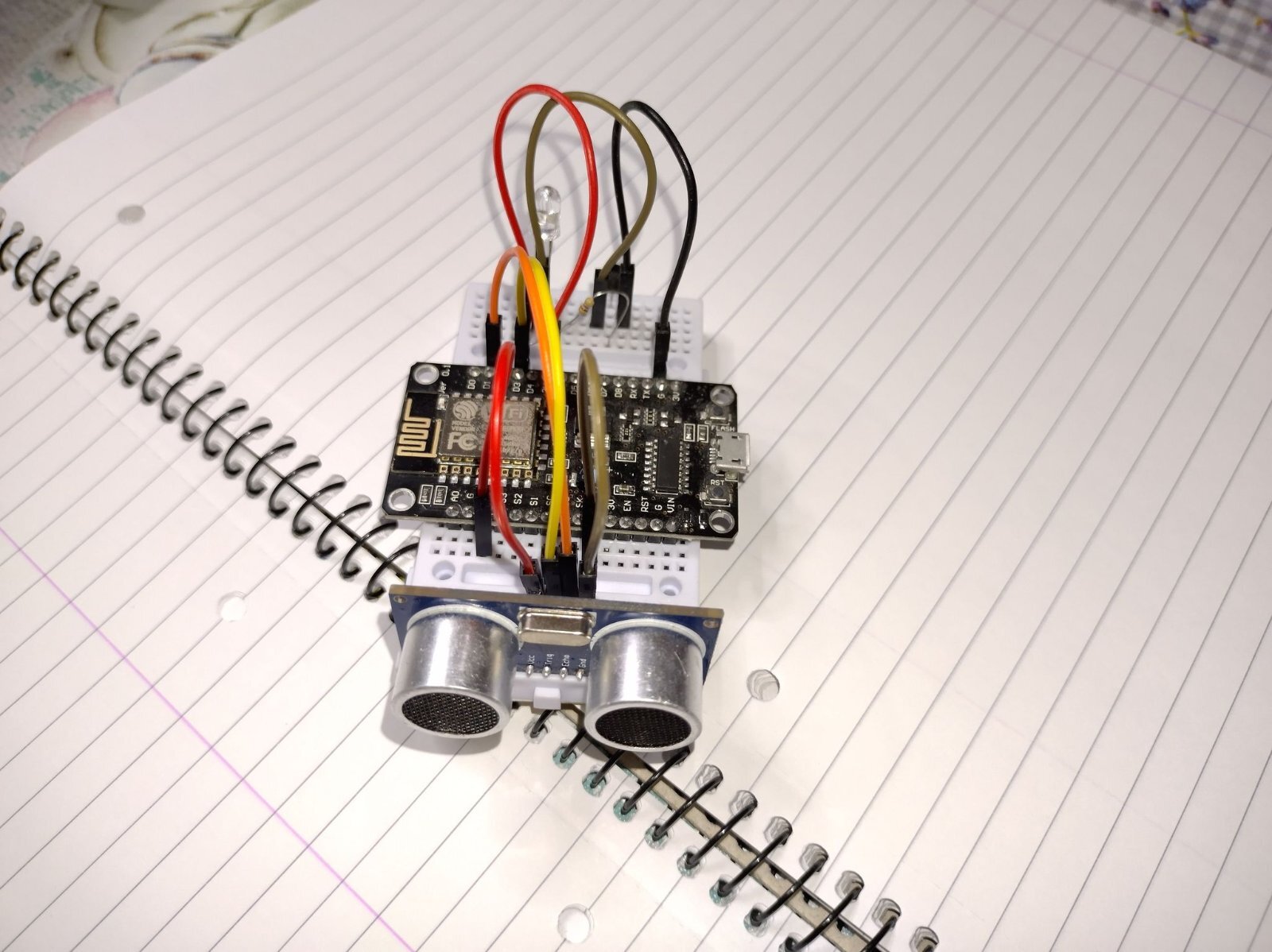

Έπειτα, χρησιμοποιώντας ultrasonic sensor,  ένα esp8266 (τυχαία η επιλογή του μικροελεγκτή, απλά ήταν έτοιμο από άλλο πρότζεκτ που ο IR transmitter ελέγχεται μέσω ίντερνετ), IR led transmitter, transistor και μια αντίσταση, δημιούργησα αυτό το υποτυπώδες "τηλεκοντρόλ" στέλνοντας τον παραπάνω κωδικό (πάλι φυσικά με το ανάλογο πρόγραμμα). Σίγουρα μπορεί να γίνει πολύ καλύτερο και μαζεμένο, αλλά έτσι κι αλλιώς ήδη αποσυναρμολογήθηκε.
Το μεγάλο αρνητικό του ultrasonic sensor είναι το πολύ περιορισμένο εύρος που καλύπτει, όπου, όπως φαίνεται και στο βίντεο, πρέπει να είσαι ακριβώς μπροστά του για να δουλέψει. Επομένως, θα δουλέψει σωστά μόνο αν κάποιος κάθεται ακριβώς μπροστά από την τηλεόραση, οπότε θα είναι αρκετά εύκολο να το παραβλέψουν. Το θετικό του είναι ότι δεν επηρεάζεται με την παραμικρή κίνηση στο χώρο, όπως συμβαίνει σε έναν PIR sensor χωρίς πρόσθετες ρυθμίσεις.
Παραθέτω ένα σχετικό βίντεο και μερικές φωτογραφίες.



[bitmk2]

Στις 11/2/2020 στις 11:35 ΠΜ, Theo X είπε

Χρησιμοποιώ konnected εδώ και 2 χρόνια με smarthings και τα ξηλώνω για HA. Με ένα rpi και σύνδεση επαφών στα pinάκια του, καθάρισα.

πως πηγε; Ξήλωες το Konnected και το smartthings ή μονο το smartthings;

Στις 11/2/2020 στις 1:13 ΜΜ, userAnon είπε

Μια χαρά. Εγώ πάλι επειδή τώρα θα βάλω συναγερμό σκέφτομαι (έχω αποφασίσει σχεδόν) να πάω σε Paradox όπου με ένα module (120€) περνάνε όλες οι λειτουργίες του συναγερμού στο ΗΑ

μπορείς να μου αναφέρεις εδώ σε ή προσωπικο μηνυμα το μοντέλο του συναγερμού και οδηγίες για το integration;

[aardwolf]

Δεν ξέρω τι γίνεται τώρα με τον πόλεμο μιας και είναι ουκρανική εταιρεία, αλλά δεν θα σκεφτόμουν για συναγερμό τίποτε άλλο πέραν Ajax. Είναι πολύ μπροστά από όλους τους υπόλοιπους.

[userAnon]

11 ώρες πριν, bitmk2 είπε

μπορείς να μου αναφέρεις εδώ σε ή προσωπικο μηνυμα το μοντέλο του συναγερμού και οδηγίες για το integration;

δεν υπάρχει κάποιο επισημο integration. Καλυτερα να ψάξεις στο φορουμ του ΗΑ για να δεις ποιο σε βολεύει καλύτερα. Σχεδόν όλοι οι paradox μπορούν να ενσωματωθούν στο ΗΑ αλλά θέλει διάβασμα και δουλίτσα.

Νομίζω ότι πλέον το καλύτερο είναι το παρακάτω

Community Hass.io Add-on: Paradox Alarm Interface - Home Assistant OS - Home Assistant Community (home-assistant.io)



[kostaskontis]

7 ώρες πριν, aardwolf είπε

Δεν ξέρω τι γίνεται τώρα με τον πόλεμο μιας και είναι ουκρανική εταιρεία, αλλά δεν θα σκεφτόμουν για συναγερμό τίποτε άλλο πέραν Ajax. Είναι πολύ μπροστά από όλους τους υπόλοιπους.

γιατι να αγορασεις κατι πανακριβο και χαμηλο ποιοτικα αφου μπορεις να φτιαξεις το δικο σου συστημα πολυ ευκολα με λιγες επαφες και σενσορες zigbee ή οτι σε βολεψει.Μεσα απο τον HA φανταζομαι μπορεις να φτιαξεις τους "αυτοματισμους" που χρειαζεσαι για τον συναγερμο...

[aardwolf]

19 ώρες πριν, kostaskontis είπε

γιατι να αγορασεις κατι πανακριβο και χαμηλο ποιοτικα αφου μπορεις να φτιαξεις το δικο σου συστημα πολυ ευκολα με λιγες επαφες και σενσορες zigbee ή οτι σε βολεψει.Μεσα απο τον HA φανταζομαι μπορεις να φτιαξεις τους "αυτοματισμους" που χρειαζεσαι για τον συναγερμο...

Γιατί απλούστατα δεν είναι καθόλου απλό να στήσεις όλο τον συναγερμό από την αρχή. Προς το παρόν, δεν θα κάνω τίποτε, έχω έναν Inim που απλώς είναι ανεξάρτητος από το σπίτι, αλλά το πρόβλημα με το ΗΑ είναι πως απαιτεί χρόνο, και όσο βάζεις παραπάνω πράγματα επάνω του, τόσο πιο πολύ χρόνο χρειάζεται.

Επίσης, δεν είναι όλα τα Integrations τόσο απλά, θέλω να πω έχεις εκτός από μαγνητικές επαφές για τις πόρτες, ραντάρ χώρου και ραντάρ κουρτίνας. Πώς θα τα πάρεις όλα αυτά; Γιατί δεν είναι απλώς να βάλεις ένα ρελέ σαν τα Sonoff, πρέπει να στείλεις και ρεύμα προς τους σένσορες.

Το αυτό και για την σειρήνα ή οτιδήποτε άλλο. Δεν λέω πως δεν γίνεται, αλλά για να το κάνεις, πρέπει ουσιαστικά να φτιάξεις ένα μικρό πίνακα αυτοματισμού, που αμφιβάλλω αν τελικά θα σου πάει φθηνότερα και είναι επίσης άγνωστο ποιοι έχουν τις γνώσεις να το κάνουν (προσωπικά επειδή τις έχω, έχω ακριβώς και αμφιβολίες αν αξίζει να το κάνεις έτσι, ή να δώσεις 300-400€ για ένα κομπλέ σύστημα της Ajax).

Άσχετο με τα παραπάνω, έχει χάσει και άλλος τις Yeelight λάμπες από χθες το βράδυ; Τις βλέπω τοπικά στο ΗΑ κανονικά χάρη στο Lan mode, αλλά η εφαρμογή τις βλέπει offline. Να γιατί τελικά είναι καλή φάση ο τοπικός έλεγχος ακόμη και για τους δύσπιστους...

Επεξ/σία 11 Μαρτίου 2022 από aardwolf
