[trickius]

Σημερα βρηκα χρονο να ασχοληθω τελικα. Όλα καλα με το skynet 3d, το φλασαρισμα του ευκολο ειναι και η εκδοση που προτεινες απο fb δουλευει μια χαρα.

Αφου δοκιμασα ολες τις δυκολες πιθανες εκδοχες για να δουλεψει ο αισθητηρας τελικα η λυση ηταν χωρις καμια αντισταση, απλα τον συνδεεις στο βυσματακι του z sensor και στην μεσαια κενη τρυπα βαζεις το καφε καλωδιο-το στερεωσα με ενα καρφακι



Για δώσε πληροφορίες για τον sensor και αν είναι δυνατό και φωτογραφίες από αυτό που έκανες. Το led σου ανάβει όταν πλησιάζει μέταλλο; Πες επίσης ακριβή τύπο του sensor.

[kostasbm]

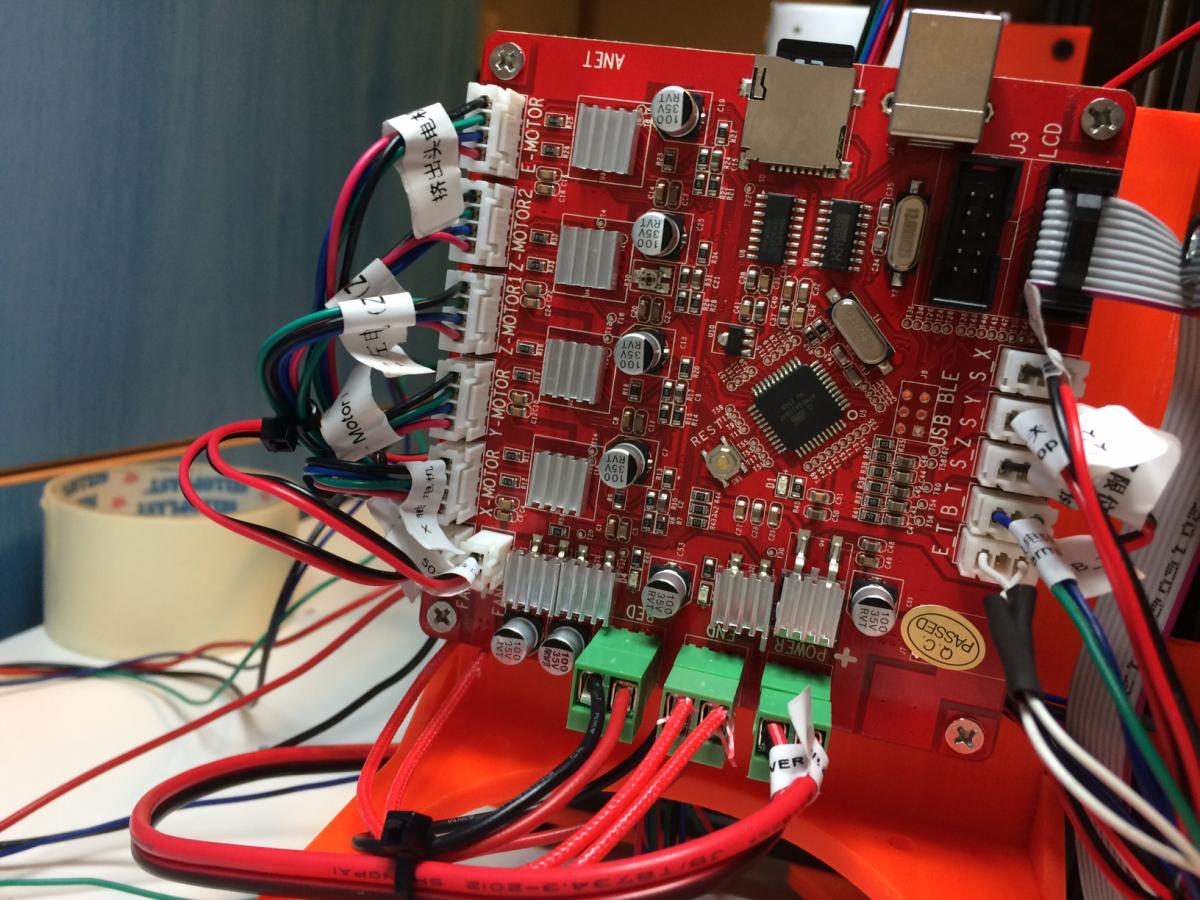

σημερα τελειωσε η μικρη μετατροπη και ηδη τυπωνει



σιγουρα λιγοτεροι κραδασμοι



απομενουν τα καναλια τακτοποιησης καλωδιων  και βλεπουμε





Επεξ/σία 25 Ιουνίου 2017 από kostasbm

[papars]

220°C είναι πολλά για PLA. Συνήθως τυπώνω στους 190°C.

Στους 190 δεν ρέει καλά το νήμα - το λένε και άλλοι στο amazon.

Δοκιμάζω τώρα 210/40.



Με HUH και χαρτοταινία δεν είμαι ευχαριστημένος.  Δεν καθαρίζει η UHU πάνω από το μοντέλο.  Θα πάω για τζάμι και λακ.



Πήρε άλλος με autolevel;  Αυτός ο μπλε αισθητήρας έχει ένα LED, ανάβει σε εσάς - εδώ όχι.  Πρέπει να του βάλω skynet3d για καλύτερα;  Και αυτό το skynet3d θέλει compile;

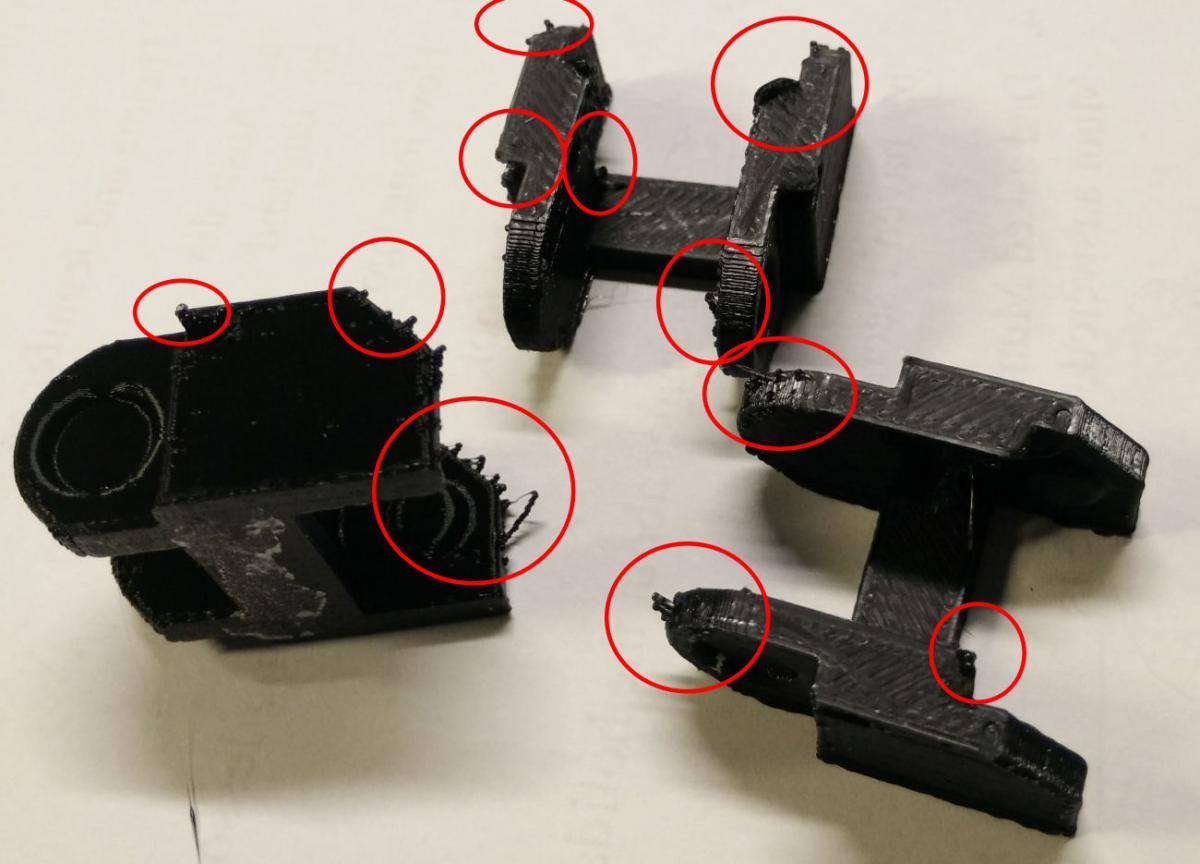

Οι εκτυπώσεις μου δεν είναι ακριβείας.  Έχω αυτό το αποτέλεσμα, τι να φταίει;



[kostasbm]

τι settings ειχες ??



θελω και γω να φτιαξω το καναλι

[Inuyasha]

σημερα τελειωσε η μικρη μετατροπη και ηδη τυπωνει



σιγουρα λιγοτεροι κραδασμοι



απομενουν τα καναλια τακτοποιησης καλωδιων και βλεπουμε

Χρειάστηκε αρκετό confing? Η παίζει μια και έξω?

[tyf]

σημερα τελειωσε η μικρη μετατροπη και ηδη τυπωνει



σιγουρα λιγοτεροι κραδασμοι



απομενουν τα καναλια τακτοποιησης καλωδιων  και βλεπουμε

φιλε απο που πηρες το αλουμινενιο προφιλ?

[kostasbm]

αυτο ειναι 2040 απο globotronics



σεταρισμα οχι απλα να ρυθμισω τα στοπ απο το μενου της ανετας και μετα ενα home all και τελος



μπορει να χρειαστει να παιξεις ενα ποντο αριστερα δεξια με τους αξονες του bed αλλα περισσοτερο φασαρια εχουν



να βαζεις βιδες και παξιμαδια παρα τα υπολοιπα



αν βαλω e3d v6 μυτη kai skynet θελει κατι ψιλα αλλα υπαρχουν ετοιμα στο ιντερνετ

[drbalm]

Ο αισθητήρας (1) ειναι αυτός



https://goo.gl/photos/DR4jMikoKbFiWQ997

https://goo.gl/photos/ThCv6U3iVHiZB8yN9



Αφαιρεσα τον αισθητηρα του z endstop (2) και εκοψα το καλωδιο του στην μεση περιπου. Συνδεσα το μαυρο καλωδιο του 1 με το κοκκινο καλωδιο του 2 και το μπλε καλωδιο του 1 με το μαυρο καλωδιο του 2. Στην συνεχεια συνδεσα το καφε καλωδιο του 1 στην μεσαια εισοδο του βυσματος του 2 λιγο προχειρα με ενα καρφακι, εχω παραγγειλει ενα σετ βυσματακια για να το κανω καλυτερα μολις ερθουν.



https://goo.gl/photos/2XcLKuvMXfAVcddP7



Τον αισθητηρα τον στερεωσα πισω απο τον extruder με αυτην την βαση

https://www.thingiverse.com/thing:1883473



Εβγαλα τις δυο κατω βιδες του κατω ρουλεμαν του αξονα χ και με περαστη βιδα και παξιμαδι την στερεωσα.

https://goo.gl/photos/FqafiYqCB2b7Pbc5A



Δεν ειμαι και πολυ ευχαριστημενος, αργοτερα θα ψαξω να βρω καλυτερη λυση. Μου φαινεται ευκολο να φυγει απο την θεση του αν βρει καποιο εμποδιο.



Στον αισθητηρα προτου δοκιμασω την ποιο απλη λυση που δουλεψε τελικα, δοκιμασα με 2 αντιστασεις και με μια αντισταση σε διαφορα μεγεθη αλλα δεν δουλευε. Ενω αναβε το κοκκινο λαμπακι οταν πηγαινε κοντα στο μεταλο το software τον εβλεπε συνεχως open ή συνεχως trigered. Προσοχη στις δοκιμες μην καταστραφουν το bed ή η μυτη. Εχουν πολυ δυναμη τα z motors.



Απο οτι καταλαβα με το στοκ firmware της ανετ ο αισθητηρας δουλευει οπως δουλευει το μηχανικο endstop που εχει κανονικα ο εκτυπωτης. Το skynet3d το βαζουμε για να εχουμε την λειτουργια autoleveling  στο bed. Οποτε πρωτου φλασαρεις το skynet3d βεβαιωσου οτι δουλευει ο αισθητηρας με το στοκ firmware. Πρωτα βεβαιωσου οτι αναβει το κοκκινο λαμπακι κοντα σε μεταλλο και μετα με την εντολη Μ119 τον εχει open οταν εχει σβηστο λαμπακι και trigered οταν εχει αναμενο λαμπακι. Αν ισχυουν τα παραπανω εισαι ετοιμος για φλασαρισμα και auto leveling. Μολις τελειωσεις με τα διαδικαστικα ασχολησου λιγο παραπανω με το z-offset απο το μενου του εκτυπωτη για να πετυχεις την ιδανικη αποσταση της μυτης απο το bed. Με το χαρτι εμενα δεν μου βγηκε σωστο, πειραματιστηκα με δοκιμαστικες εκτυπωσεις.



Τελικα κανω τωρα την δευτερη μεγαλη εκτυπωση και ειμαι ευχαριστημενος απο το autoleveling

φιλε απο που πηρες το αλουμινενιο προφιλ?



Εγω τα βρηκα απο cnccat com κομμενα ακριβως στις διαστασεις του BOM στα 26,7 και παραδοση την επομενη μερα, δεν ειχα βρει οτι τα εχει και το grobotronics, το μαυρο ειναι ποιο ωραιο

[kostasbm]

να πω την αληθεια ειναι φιλου αλλα θα του κανω αλλο με αλλουμινιο κλασσικο



γιατι και μενα μου αρεσε το μαυρο



τωρα καταλαβα γιατι καποιες κατασκευες αλλα και απο το μηδεν πριντερ που εχουν φτιαξει μερικοι τυποι



αξιζουν τα χρηματα τους

[Inuyasha]

Εγώ σε τοπικούς αλουμίναδες που ρώτησα (όλα τα υλικά βίδες γωνίες και προφίλ) όλοι μου δώσανε τιμές 30με 38ευρώ πιστεύω ότι είναι καλά

Ενας μου είπε ότι αν θέλω βάψιμο είναι +5 ευρώ για τα κομμάτια που θέλω

[drbalm]

Πολυ καλη τιμη. Εγω μονο για βιδες εδωσα ενα 20αρικο προχθες και μου λειπουν μερικες. Ειχε μονο ινοξ εκει που πηγα.

Επομενο πεδιο φθηνου πειραματισμου

https://www.aliexpress.com/item/Reprap-Ramps-1-4-Kit-With-Mega-2560-r3-Heatbed-mk2b-12864-LCD-Controller-DRV8825-Mechanical/32252086650.html

Επεξ/σία 25 Ιουνίου 2017 από drbalm

[kostasbm]

εγω πηρα 6 μετρα για 2 απο globotr και 3 μετρα απο αλλουμινα, διαφορα για καθε 3 μετρα 5 ευρω φτηνουτερος ο αλλουμινας



αλλα τα εκοψε ακριβως οι βιδες τα παξιμαδια οι ροδελες 5 ευρω για καθε τεμαχιο σε μαγαζι με ειδη τετοια



στη κατασκευη μου αρεσε που κατεβηκε η οθονη μπροστα κατω γιατι ειχε κοπει το χερι μου και οτι οι



ζ αξονες καιτοι ειναι στον αερα δουλευουν ρολοι.....τωρα τυπωνω κομματια για το καναλι

[papars]

τι settings ειχες ??



θελω και γω να φτιαξω το καναλι

Δεν νομίζω να τα καταφέρω να το φτιάξω. Πρέπει να βρω τι φταίει και τα κάνει μαντάρα. Έχω πρόβλημα στην ακρίβεια των κατασκευών.  Μπρελόκ και χαζομάρες που τυπώνω δεν υπάρχει θέμα γιατί δεν υπάρχει ανάγκη ακρίβειας.



Έχω δοκιμάσει διάφορα settings.  Κάτω από 220C δεν ρέει καλά το νήμα. Τα τελευταία τα τύπωσα 210/40 και το πρώτο layer βγήκε ανάγλυφο - κλότσαγε η κεφάλη πάνω του στην δεύτερη στρώση.



Η εταιρία το δίνει για 180 έως 210C. Θα δοκιμάσω να τυπώσω στα 200/60 τώρα ένα μικρό αλλά μακρύ κομμάτι να δω τι θα κάνει.



Μέχρι να βρω τι πρέπει να γίνει θα τελειώσει το νήμα και φτου και από την αρχή ...



Υπάρχει μαγαζί που να έχει έτοιμο τον σκελετό σε αλουμίνιο;

[Inuyasha]

Δεν νομίζω να τα καταφέρω να το φτιάξω. Πρέπει να βρω τι φταίει και τα κάνει μαντάρα. Έχω πρόβλημα στην ακρίβεια των κατασκευών. Μπρελόκ και χαζομάρες που τυπώνω δεν υπάρχει θέμα γιατί δεν υπάρχει ανάγκη ακρίβειας.



Έχω δοκιμάσει διάφορα settings. Κάτω από 220C δεν ρέει καλά το νήμα. Τα τελευταία τα τύπωσα 210/40 και το πρώτο layer βγήκε ανάγλυφο - κλότσαγε η κεφάλη πάνω του στην δεύτερη στρώση.



Η εταιρία το δίνει για 180 έως 210C. Θα δοκιμάσω να τυπώσω στα 200/60 τώρα ένα μικρό αλλά μακρύ κομμάτι να δω τι θα κάνει.



Μέχρι να βρω τι πρέπει να γίνει θα τελειώσει το νήμα και φτου και από την αρχή ...



Υπάρχει μαγαζί που να έχει έτοιμο τον σκελετό σε αλουμίνιο;

Έχεις κάνει καλή ρύθμιση στο heatbed?



Έτοιμο δεν το έχω δει κάπου,

Αν δεν μπορείς να τα εκτυπώσεις εσύ τα κομμάτια βρες κάποιον να στα εκτυπώσει αγόρασε τα υλικά και στήσε

Επεξ/σία 25 Ιουνίου 2017 από Inuyasha

[kostasbm]

υπαρχουν και ετοιμα καναλια οτι τυπο θελεις.....εχει και η globotronics
