[babisgr]

Περιμενω εντυπωσεις για τη πατεντα για την κινηση του Bed με ενδιαφερει





Εγω κοιτουσα κατι σαν τα παρακατω



https://www.aliexpress.com/item/Free-shipping-9mm-Linear-Guide-MGN9-L-400mm-linear-rail-way-MGN9C-or-MGN9H-Long-linear/32525032241.html?spm=2114.search0104.3.9.pvWATT&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10344_10342_10343_10340_10341_10304_10307_10060_10302_10155_10154_10056_10055_10054_5370015_10059_10534_10533_10532_100031_10099_10338_10339_5580015_10103_10102_10052_10053_10142_10107_10050_10051_10084_10083_10080_10082_10081_10177_10110_5590015_10111_10112_10113_10114_143_10312_10314_10078_10079_10073,searchweb201603_12,ppcSwitch_5&btsid=d816747e-1e80-409c-b4b5-022528932be2&algo_expid=d50c936c-31c4-43b0-8f8c-e631601cc833-1&algo_pvid=d50c936c-31c4-43b0-8f8c-e631601cc833





δεν έχω καμιά αμφιβολία οτι οι ράγες που λές θα είναι ανώτερες...αλλά στην κίνηση με το χέρι μέχρι στιγμής πάνε τέλεια,και έυκολη τοποθέτηση χωρίς 3d printed brackets κλπ.

Είναι βαρέως τύπου η κατασκευή πάντως...η πλάκα κάτω απο το bed είναι λαμαρίνα μαύρη κριθαράκι 3mm σε συνδυασμό με το πλαίσιο...με ενα κοπτικό θα έκανε ανετα milling..χαχα τώρα αν θα κάνει σωστή εκτύπωση...θα δέιξει σύντομα.

μπορώ πάντα να επιστρέψω στην πλαστικούρα του ανετ!



Απο το am8 το μόνο που χρειάζετε απο εκτυπωσεις ειναι 2 βασεις το z moter,2 βασεις για z rods

και η βαση για το Y μοτερ.....

Θα χρειαστεί λίγο σκέψη για τα Y , X limit switches (του Z είναι ετοιμο απο τον ανετ)

[Inuyasha]



Περιμενω εντυπωσεις για τη πατεντα για την κινηση του Bed με ενδιαφερει





Εγω κοιτουσα κατι σαν τα παρακατω



https://www.aliexpress.com/item/Free-shipping-9mm-Linear-Guide-MGN9-L-400mm-linear-rail-way-MGN9C-or-MGN9H-Long-linear/32525032241.html?spm=2114.search0104.3.9.pvWATT&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10344_10342_10343_10340_10341_10304_10307_10060_10302_10155_10154_10056_10055_10054_5370015_10059_10534_10533_10532_100031_10099_10338_10339_5580015_10103_10102_10052_10053_10142_10107_10050_10051_10084_10083_10080_10082_10081_10177_10110_5590015_10111_10112_10113_10114_143_10312_10314_10078_10079_10073,searchweb201603_12,ppcSwitch_5&btsid=d816747e-1e80-409c-b4b5-022528932be2&algo_expid=d50c936c-31c4-43b0-8f8c-e631601cc833-1&algo_pvid=d50c936c-31c4-43b0-8f8c-e631601cc833





δεν έχω καμιά αμφιβολία οτι οι ράγες που λές θα είναι ανώτερες...αλλά στην κίνηση με το χέρι μέχρι στιγμής πάνε τέλεια,και έυκολη τοποθέτηση χωρίς 3d printed brackets κλπ.

Είναι βαρέως τύπου η κατασκευή πάντως...η πλάκα κάτω απο το bed είναι λαμαρίνα μαύρη κριθαράκι 3mm σε συνδυασμό με το πλαίσιο...με ενα κοπτικό θα έκανε ανετα milling..χαχα τώρα αν θα κάνει σωστή εκτύπωση...θα δέιξει σύντομα.

μπορώ πάντα να επιστρέψω στην πλαστικούρα του ανετ!



Απο το am8 το μόνο που χρειάζετε απο εκτυπωσεις ειναι 2 βασεις το z moter,2 βασεις για z rods

και η βαση για το Y μοτερ.....

Θα χρειαστεί λίγο σκέψη για τα Y , X limit switches (του Z είναι ετοιμο απο τον ανετ)



το endstop του Υ logika με μια γωνια 2χ2 την βαζεις με αυτοδιατρητες και θα εισαι κομπλε



Εγω και μερικα παιδια ακομα απο εδω κοψαμε σε αλουμινιο 3μμ νεο plate , εγω που το εβαλα επανω ηδη ειναι η μερα με την νυχτα με το ψευτοαλουμινιο που εχει το H plate που ερχεται μαζι με τον εκτυπωτη

Επεξ/σία 18 Οκτωβρίου 2017 από Inuyasha

[georgeadams]

Εγω και μερικα παιδια ακομα απο εδω κοψαμε σε αλουμινιο 3μμ νεο plate , εγω που το εβαλα επανω ηδη ειναι η μερα με την νυχτα με το ψευτοαλουμινιο που εχει το H plate που ερχεται μαζι με τον εκτυπωτη

Η μέρα με τη νύχτα όντως! Είπα να δοκιμάσω το bed με απλούς αποστάτες, χωρίς τα ελατήρια μιας και το plate είναι επίπεδο κι έχω και το bed level sensor.



Ξεκινώντας λοιπόν την πρώτη εκτύπωση, είδα με τρόμο να κάνει home και μετά να ξεκινάει να τυπώνει ΧΩΡΙΣ να κάνει bed level! Για κάποιο λόγο το νέο Cura 3 έκανε reset στο start gcode και αφαίρεσε τη G29 που κάνει το auto leveling.



Ευτυχώς, φαίνεται πως με το νέο plate το bed είναι πλέον σχεδόν τέλεια επίπεδο από μόνο του μιας και το 1ο layer ήταν σχεδόν τέλειο (περιμένω άλλες 2 ώρες να τελειώσει για να το επιβεβαιώσω).

[babisgr]

Το offset για τα limit πως ρυθμίζεται!

Γιατί σίγουρα θα απέχουν από τις stock θεσεις

Φωραω το τελευταίο marlin

[georgeadams]

Στο configuration.h του Marlin (στην 1.1.6 οι γραμμές 786-792)

// Travel limits (mm) after homing, corresponding to endstop positions.
#define X_MIN_POS -33
#define Y_MIN_POS -10
#define Z_MIN_POS 0
#define X_MAX_POS X_BED_SIZE
#define Y_MAX_POS Y_BED_SIZE
#define Z_MAX_POS 240

Ουσιαστικά πρέπει να "παίξεις" με το X_MIN_POS και το Y_MIN_POS.

[kostasbm]

πρωτα κανε μια εκτυπωση ττεστ που εχουν για το κεντρο να δεις ποσο εξω εισαι



https://www.thingiverse.com/thing:1707911   ξαπλωσε το φλατ  πατα το κουμπακι να στο βαλει στο κεντρο και τυπωσε



μετα κανεις τις μικρορυθμισεις

[papars]

Αν υπάρχει octoprint ή δυνατότητα εντολών gcode δεν είναι απαραίτητο να τυπώσεις κάτι.

Χαρτοταινία στο έδρανο και με χάρακα μαρκάρεις το κέντρο.



Δίνεις G28 και μετά

G0 X0 Υ0 Ζ30 (z30 ή παραπάνω για να μην ακουμπά η κεφαλή στο έδρανο) για να δεις την αριστερή μπροστά γωνία

G0 X220 Y220 για την πίσω δεξιά και

G0 X110 Y110 το κέντρο.



Με την προϋπόθεση ότι καλύπτεις χωρίς να ακουμπά κάπου το έδρανο τα 22x22 εκατοστά εκτυπωτικού χώρου.



Κατάργησα και εγώ τα ελατήρια από το έδρανο αφού έχω autolevel, με το στοκ H-plate. Άλλαξα και τα γραμμικά ρουλεμάν με πλαστικά και έχω ελάχιστο τζόγο πια.  Όμως το heated bed κάνει λίγο κοιλιά αλλά δεν έχω σκοπό να ασχοληθώ περισσότερο με αυτό.  Βάζω στην άκρη χρήμα για να φτιάξω κάτι με μεγαλύτερο έδρανο.

[kostasbm]

sto cura 3 ποιον εκτυπωτη βαζουμε ??/ prusa h prusa i3 η  καποιον αλλον ?



επιρεαζει αυτο σε κατι ??

[mphxths]

Εγω custom ειχα φτιαξει με τις σωστες ρυθμισεις για τον Α8.



Αυτες δηλ -> https://www.dropbox.com/s/wc7pvftzvshm3a0/cura.png?dl=0



Αν τις μετεφερα λαθος θα δειξει στην επομενη εκτυπωση...και προφανως φτιαχνεις και τα start/end gcode οπως τα θες...

[kostasbm]

μια μικρη εκτυπωση που πηγα να κανω πηγαινε πολυ καλα μεχρι που το νημα ειχε σταυρωσει και δεν τσουλαγε η μπομπινα



ειναι ποιο μαζεμενο σαν προγραμμα...αλλα θελει και λιγο μελετη



εχω κατεβασει marlin 1.1.6 kai δεν το εχω περασει ακομα ...

[mphxths]

Αν θελει καποιος να παρει καλο bed , τι παιρνει ?ελλαδα ε..μην μου πειτε τιποτα βορειο πολο

[kakofonixx]

Αν θελει καποιος να παρει καλο bed , τι παιρνει ?ελλαδα ε..μην μου πειτε τιποτα βορειο πολο



αυτο

http://www.ikea.gr/ypnodomatio/krevatia/krevatia-me-apothikeutiko-horo/brusali-skeletos-krebatioy-me-4-koytia-apothikeytika-53728/09007573/

τα σπαει!

[mphxths]

αυτο

http://www.ikea.gr/ypnodomatio/krevatia/krevatia-me-apothikeutiko-horo/brusali-skeletos-krebatioy-me-4-koytia-apothikeytika-53728/09007573/

τα σπαει!



εχει λιγους ποντους ανταμοιβης Ρε σοβαρεψου !!

[babisgr]

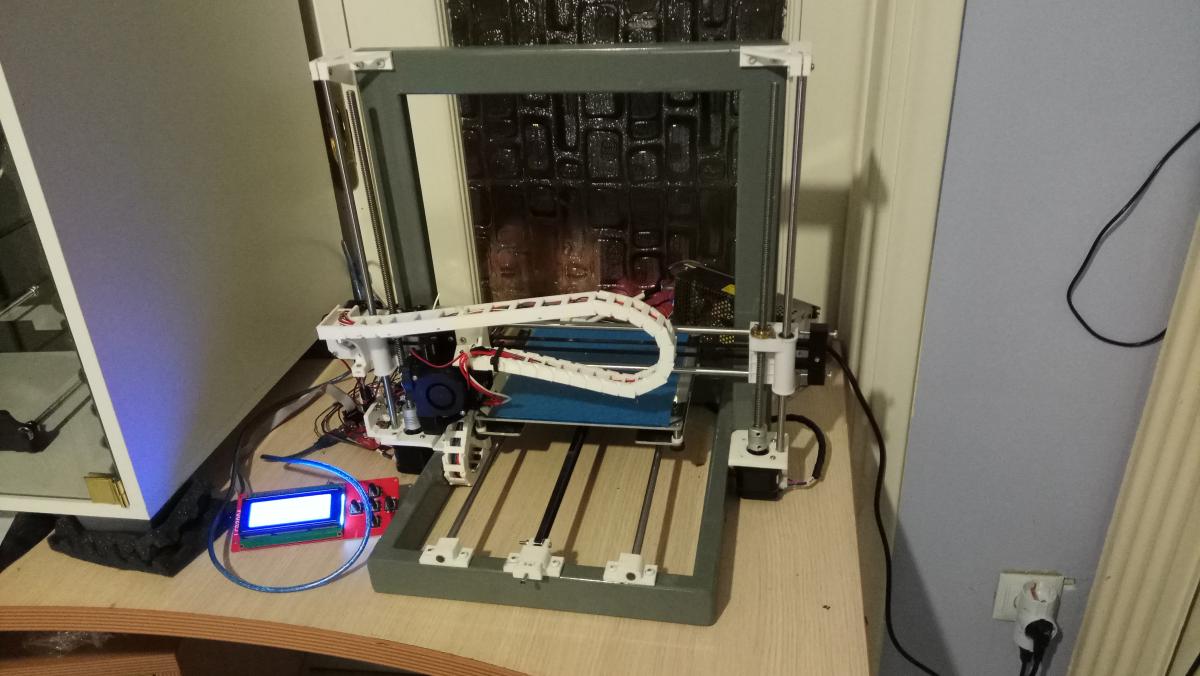

Its alive!

τελικ'α πήγα με τα γραμμικά ρουλεμαν του anet για το Bed...ετσι έγιναν ολα αρκετα γρηγορότερα και ευκολότερα.

Ολα πήγαν άψογα και τώρα κάνει την πρώτη test εκτύπωση...παει καλα!

Επεξ/σία 19 Οκτωβρίου 2017 από babisgr

[kostasbm]

τελεια



μη βιαστεις με τη διαχειρηση καλωδιων ..υπαρχουν πολλες  προτασεις thingverse
