Πώς να συνδέσω πάνω στην μητρική η το τροφοδοτικο λεντακια?

[GeorgeSmirlis]

Με μέτρημα πιθανόν να μήν βγάλεις άκρη, το πιό σίγουρο είναι να διαβάσεις το manual, θα λέει αναλυτικά τί τάση και ρεύμα μπορεί να δώσει.



Ποιά μητρική είναι?

Gigabyte z170mx-gaming 5. Θα το ψάξω λίγο γιατί έχω λεντοταινια στο κουτί και αν δίνει max 12v θα κάνει πολύ ωραία εφέ ειδικά σε μουσική.

[Fubar.gr]

Gigabyte z170mx-gaming 5. Θα το ψάξω λίγο γιατί έχω λεντοταινια στο κουτί και αν δίνει max 12v θα κάνει πολύ ωραία εφέ ειδικά σε μουσική.



Το έψαξα λίγο και απ ότι φαίνεται η δική σου μητρική δέν έχει header για εξωτερική ledοταινία, το ambient LED το κάνει μόνο με τα υπάρχοντα led πανω στη μητρική.



Header έχουν οι Designare και X99 ultra gaming ek. Σε αυτές μπορείς να συνδέσεις απευθείας 12βολτες λεντοταινίες RGB 5050 συνολικού ρεύματος μέχρι 2 ampere.

[GeorgeSmirlis]

Το έψαξα λίγο και απ ότι φαίνεται η δική σου μητρική δέν έχει header για εξωτερική ledοταινία, το ambient LED το κάνει μόνο με τα υπάρχοντα led πανω στη μητρική.



Header έχουν οι Designare και X99 ultra gaming ek. Σε αυτές μπορείς να συνδέσεις απευθείας 12βολτες λεντοταινίες RGB 5050 συνολικού ρεύματος μέχρι 2 ampere.

Όταν την βάζω όμως σε beat ή pulse mode τότε και το μπορστα λεντακι κάνει ότι και της μητρικής, αναβοσβηνει, κάνει pulse κτλ. Εκεί δεν έχω πιθανότητα να συνδέσω κάτι εε; Και σίγουρα το οποίο led θα είναι αρκετά πιο αδύναμο από την λεντοταινια που έχω στο κουτί

[Fubar.gr]

Όταν την βάζω όμως σε beat ή pulse mode τότε και το μπορστα λεντακι κάνει ότι και της μητρικής, αναβοσβηνει, κάνει pulse κτλ. Εκεί δεν έχω πιθανότητα να συνδέσω κάτι εε; Και σίγουρα το οποίο led θα είναι αρκετά πιο αδύναμο από την λεντοταινια που έχω στο κουτί



Τότε μπορείς να πάρεις σήμα απο κεί και να οδηγήσεις μονόχρωμη ταινία. Το μόνο που θα χρειαστείς είναι ένα τρανζίστορ και μία αντίσταση.



Θα ανεβάσω σχηματικό όταν γυρίσω στο σπίτι.

[GeorgeSmirlis]

Τότε μπορείς να πάρεις σήμα απο κεί και να οδηγήσεις μονόχρωμη ταινία. Το μόνο που θα χρειαστείς είναι ένα τρανζίστορ και μία αντίσταση.



Θα ανεβάσω σχηματικό όταν γυρίσω στο σπίτι.

Ωραία, τέλεια, αν μπορείς να με βοηθήσεις θα σου είμαι ευγνώμων.

[Fubar.gr]

Ωραία, τέλεια, αν μπορείς να με βοηθήσεις θα σου είμαι ευγνώμων.



Θα πάρεις ένα τρανζίστορ TIP100, TIP101 ή TIP102. Βασικά και αυτά της σειράς 110, 120 ,130 κάνουν, αλλά προτίμησε κάποιο της σειράς 100.



Το τρανζίστορ αυτό είναι κάπως έτσι: http://www.acdcshop.gr/transistornpnbipolardarlington60v8a2wto220ab-p-25826.html?sort=2a



Είναι πάρα πολύ κοινό, θα το βρείς παντού όπου πουλάνε ηλεκτρονικά.



Επίσης θα χρειαστείς μία αντίσταση των 300 με 320 ohm. Και οι απλές των 0,25 watt κάνουν. Αν βρείς μεγαλύτερη, πχ του μισού watt δέν υπάρχει πρόβλημα.

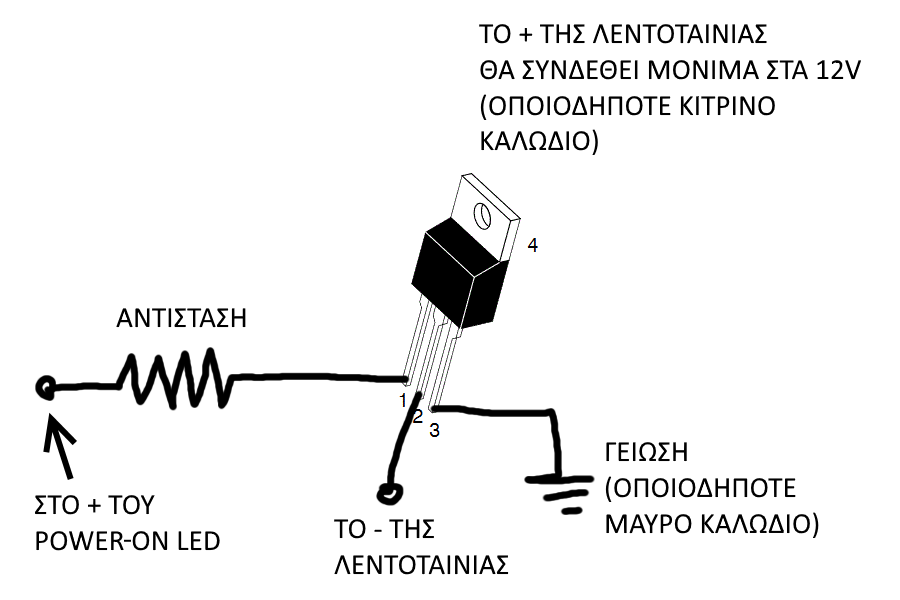

Η σύνδεση θα γίνει ώς εξής:





Θα βρείς ποιό είναι το θετικό pin στο header που συνδέεται το power on led (συνήθως έχει ένα + δίπλα του) και μέσω της αντίστασης θα το συνδέσεις στο πρώτο ποδαράκι του τρανζίστορ.



Το τρίτο ποδαράκι του τρανζίστορ θα συνδεθεί μόνιμα σε κάποιο απο τα μαύρα καλώδια, μπορείς να πάρεις απο κάποιο molex πχ.



Η λεντοταινία θα συνδεθεί με το θετικό της μόνιμα στα +12 Volt (μπορείς να πάρεις το κίτρινο απο ένα molex) και το αρνητικό της θα συνδεθεί στο μεσαίο ποδαράκι του τρανζίστορ.



Με αυτή τη διάταξη μπορείς ανετότατα να του συνδέσεις λεντοταινία συνολικής κατανάλωσης 3+ ampere, καθώς το ρεύμα θα το παίρνει απο το molex και όχι απο το pin του header. Όμως αν αποφασίσεις να πάς τόσο ψηλά σε ρεύμα καλό θα είναι να προσέχεις τη θερμοκρασία του τρανζίστορ, γιατι μπορεί να ξεπεράσει τους 100 βαθμούς. Μια ψύκτρα σαν αυτή βοηθά: http://www.acdcshop.gr/heatsink25kwseriesfk220sa220fischerto220-p-7763.html



Στην πράξη βέβαια πιστεύω οτι θα παραμένει απλά χλιαρό ακόμη και με μεγάλα ρεύματα.



Τώρα όσον αφορά το led της μπροστινής πρόσοψης, θα πρότεινα να το αφήσεις ασύνδετο. Αλλιώς, αν αποφασίσεις να το συνδέσεις παράλληλα υπάρχει πιθανότητα η λεντοταινία να μήν ανάβει σε πλήρη φωτεινότητα και το τρανζίστορ να ζεσταίνεται (αυτά τα δύο θα γίνουν ταυτόχρονα). Αν το δοκιμάσεις όμως και το τρανζίστορ παραμένει σε νορμάλ θερμοκρασίες τότε δέν υπάρχει πρόβλημα, βαλε τα παράλληλα.





Υπάρχει η πιθανότητα να μήν δουλέψει κάν. Για να δουλέψει προυποθέτει οτι το σήμα που πάει στο led της πρόσοψης είναι PWM. Αν δεν είναι τότε πάλι δέν θα ανάβει σωστά η λεντοταινία και θα ζεσταίνεται το τρανζίστορ.



Και μήν αφήσεις τα μεταλλικά μέρη του τρανζίστορ να ακουμπήσουν κάπου, μπορεί να γίνει βραχυκύκλωμα.

[GeorgeSmirlis]

Θα πάρεις ένα τρανζίστορ TIP100, TIP101 ή TIP102. Βασικά και αυτά της σειράς 110, 120 ,130 κάνουν, αλλά προτίμησε κάποιο της σειράς 100.



Το τρανζίστορ αυτό είναι κάπως έτσι: http://www.acdcshop.gr/transistornpnbipolardarlington60v8a2wto220ab-p-25826.html?sort=2a



Είναι πάρα πολύ κοινό, θα το βρείς παντού όπου πουλάνε ηλεκτρονικά.



Επίσης θα χρειαστείς μία αντίσταση των 300 με 320 ohm. Και οι απλές των 0,25 watt κάνουν. Αν βρείς μεγαλύτερη, πχ του μισού watt δέν υπάρχει πρόβλημα.



Η σύνδεση θα γίνει ώς εξής:






Θα βρείς ποιό είναι το θετικό pin στο header που συνδέεται το power on led (συνήθως έχει ένα + δίπλα του) και μέσω της αντίστασης θα το συνδέσεις στο πρώτο ποδαράκι του τρανζίστορ.



Το τρίτο ποδαράκι του τρανζίστορ θα συνδεθεί μόνιμα σε κάποιο απο τα μαύρα καλώδια, μπορείς να πάρεις απο κάποιο molex πχ.



Η λεντοταινία θα συνδεθεί με το θετικό της μόνιμα στα +12 Volt (μπορείς να πάρεις το κίτρινο απο ένα molex) και το αρνητικό της θα συνδεθεί στο μεσαίο ποδαράκι του τρανζίστορ.



Με αυτή τη διάταξη μπορείς ανετότατα να του συνδέσεις λεντοταινία συνολικής κατανάλωσης 3+ ampere, καθώς το ρεύμα θα το παίρνει απο το molex και όχι απο το pin του header. Όμως αν αποφασίσεις να πάς τόσο ψηλά σε ρεύμα καλό θα είναι να προσέχεις τη θερμοκρασία του τρανζίστορ, γιατι μπορεί να ξεπεράσει τους 100 βαθμούς. Μια ψύκτρα σαν αυτή βοηθά: http://www.acdcshop.gr/heatsink25kwseriesfk220sa220fischerto220-p-7763.html



Στην πράξη βέβαια πιστεύω οτι θα παραμένει απλά χλιαρό ακόμη και με μεγάλα ρεύματα.



Τώρα όσον αφορά το led της μπροστινής πρόσοψης, θα πρότεινα να το αφήσεις ασύνδετο. Αλλιώς, αν αποφασίσεις να το συνδέσεις παράλληλα υπάρχει πιθανότητα η λεντοταινία να μήν ανάβει σε πλήρη φωτεινότητα και το τρανζίστορ να ζεσταίνεται (αυτά τα δύο θα γίνουν ταυτόχρονα). Αν το δοκιμάσεις όμως και το τρανζίστορ παραμένει σε νορμάλ θερμοκρασίες τότε δέν υπάρχει πρόβλημα, βαλε τα παράλληλα.





Υπάρχει η πιθανότητα να μήν δουλέψει κάν. Για να δουλέψει προυποθέτει οτι το σήμα που πάει στο led της πρόσοψης είναι PWM. Αν δεν είναι τότε πάλι δέν θα ανάβει σωστά η λεντοταινία και θα ζεσταίνεται το τρανζίστορ.



Και μήν αφήσεις τα μεταλλικά μέρη του τρανζίστορ να ακουμπήσουν κάπου, μπορεί να γίνει βραχυκύκλωμα.

Ευχαριστώ πάρα πολύ! Αν δεν δουλέψει, Κλάιν, παίζει να πάθει ζημιά το Mobo; Η εγγύηση θα το καλύψει να φανταστώ. Δεν ήταν και φθηνό (180€).



Η λεντοταινια καίει 0.3Α. Ουσιαστικά τίποτα

[Fubar.gr]

Ακόμα και κάποια λάθος σύνδεση να γίνει, δέν μπορώ να φανταστώ περίπτωση που να παθαίνει κάτι το motherboard.

[GeorgeSmirlis]

Ακόμα και κάποια λάθος σύνδεση να γίνει, δέν μπορώ να φανταστώ περίπτωση που να παθαίνει κάτι το motherboard.

Ε σιγά, τι λάθος να γίνει. Όταν βρω ώρα θα πάω να πάρω τα κομμάτια από τον Ιωαννίδη (Θεσσαλονικη-Χαριλαου) και θα το δοκιμάσω! Αν χρειαστώ βοήθεια λέω. Ευχαριστώ πολύ!
