dual wan router setup

[bobptz]

Παιδια να ρωτήσω κάτι.



Έχω στήσει ένα TP-LINK WDR3600 με OpenWRT και το έκανα  DUAL WAN router.  Έχει IP 192.168.1.1.



Το ένα Modem έχει IP (speedport 21, από OTE): 192.168.2.1



Το άλλο Modem έχει IP (motorola SBV 5121e, από HCN): 192.168.100.1



Για ποιο λόγο πρέπει να βρίσκονται αυτά σε διαφορετικά subnets?



[nautilus7]

Ρύθμισε τα modem σε bridge mode ώστε να κάνει το router σου το PPPoE authentication και να αποφύγεις το διπλό NAT.



Για να μπορείς να βλέπεις το interface του κάθε modem τράβα ένα 2ο καλώδιο από το κάθε ένα προς το router/switch που έχεις.

[mad-proffessor]

Σου δίνουν δυο διαφορετικές public (wan) ip's οπότε θα έχεις και διαφορετικά subnets για να γίνει το nat σωστά (δηλαδή το internal ip<->external ip mapping).

Ρύθμισε τα modem σε bridge mode ώστε να κάνει το router σου το PPPoE authentication και να αποφύγεις το διπλό NAT.



Για να μπορείς να βλέπεις το interface του κάθε modem τράβα ένα 2ο καλώδιο από το κάθε ένα προς το router/switch που έχεις.

Δε νομίζω οτι σε cable modem που χρησιμοποιεί το DOCSIS υπάρχει η έννοια του pppoe.

[bobptz]

Το speedport (modem 1) είναι σε bridge mode.  Το άλλο (motorola) ακόμα δε κατάλαβα τι κάνει.



Άμα θέλω να συνδεθώ με το speedport, βάζω καλώδιο από το laptop στο speedport.  Δε πειράζει.



Στο motorolla συνδέομαι χωρίς πρόβλημα βάζοντας στο url του browser to 192.168.100.1.  Ποτέ δε κατάλαβα γιατί υπάρχει αυτή η διαφορά (από το speedport).



>>>>

Σου δίνουν δυο διαφορετικές public (wan) ip's οπότε θα έχεις και διαφορετικά subnets για να γίνει το nat σωστά (δηλαδή το internal ip<->external ip mapping).

<<<<

Καλά, όχι ότι κατάλαβα τι σημαίνει αυτό.  Αλλά τουλάχιστον μου επιβεβαίωσες ότι πράγματι έτσι πρέπει να το σετάρω.

[nautilus7]

Αν δε γίνεται PPPoE από το router, θα το ρυθμίσεις να παίρνει (external) IP από DHCP. Δεν αλλάζει κάτι...



Σε κάθε περίπτωση θα πρέπει και τα δύο modem να είναι σε bridge mode ώστε να γίνεται μια φορά NAT (από το router) και να έχεις 1 εσωτερικό δίκτυο.



Αυτό είναι το πιο σωστό και το πιο απλό στήσιμο.

[bobptz]

Αν δε γίνεται PPPoE από το router, θα το ρυθμίσεις να παίρνει (external) IP από DHCP. Δεν αλλάζει κάτι...



Σε κάθε περίπτωση θα πρέπει και τα δύο modem να είναι σε bridge mode ώστε να γίνεται μια φορά NAT (από το router) και να έχεις 1 εσωτερικό δίκτυο.



Αυτό είναι το πιο σωστό και το πιο απλό στήσιμο.

Μιλάς για το motorola?  Να παίρνει IP από τον πάροχο?  Το IP του είναι 192.168.100.1, αλλά δεν ξέρω πως το παίρνει ούτε ξέρω να το αλλάξω.

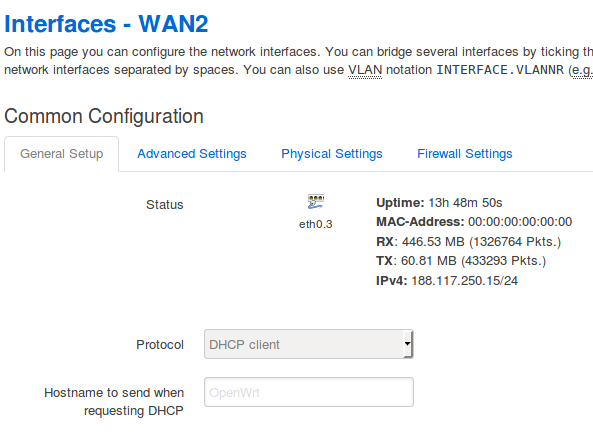

Να πως είναι στημένο μέσα από το openwrt.

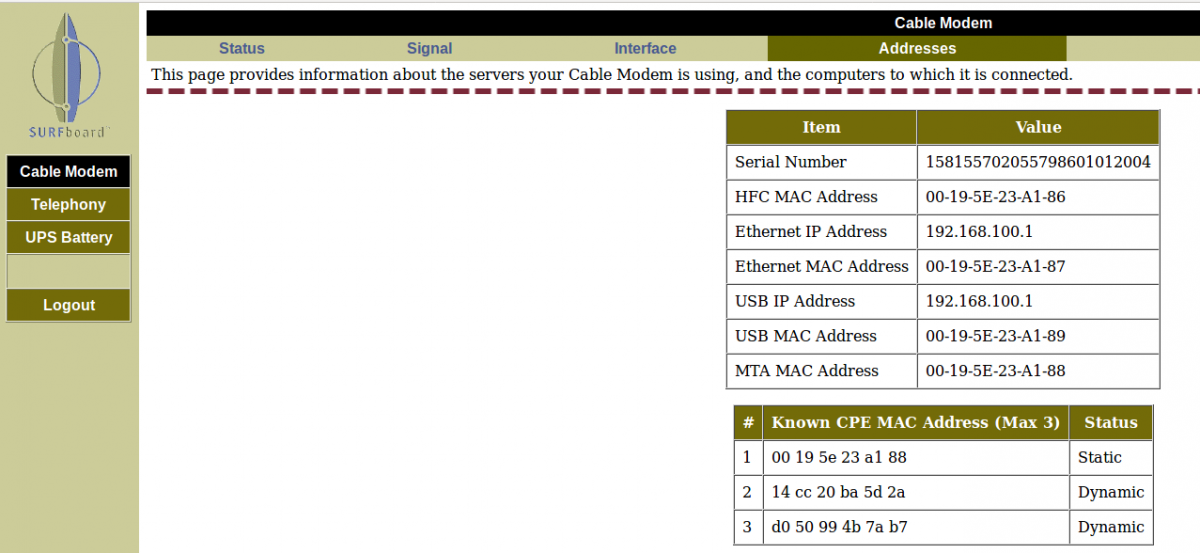

Και εδώ από το menou του Motorola:





Το speedport πρέπει να είναι στημένο ακριβώς όπως το λές.  Αλλά δε μπορώ να έχω πρόσβαση από το δίκτυο.  Στο Motorola μπαίνω άνετα, αλλά είναι αλλιώς στημένο.  Κάτι λέει για DHCP.  Εγώ οδηγίες ακολούθησα και δουλεύει.  Αλλά δε ξέρω γιατί και τι κάνει.



Όλο λέω να πάρω την HCN  να τους ρωτήσω πως είναι στημένο, αλλά όταν γυρνάω από τη δουλειά, μέχρι να ξεκουραστώ, σχολάνε οι τεχνικοί τους.

[nautilus7]

Για να μπορείς να βλέπεις το μενού του speedport όταν το έχεις σε bridge mode πρέπει να τραβήξεις ένα ακόμα καλώδιο από το lan σου προς μια θύρα lan του speedport.

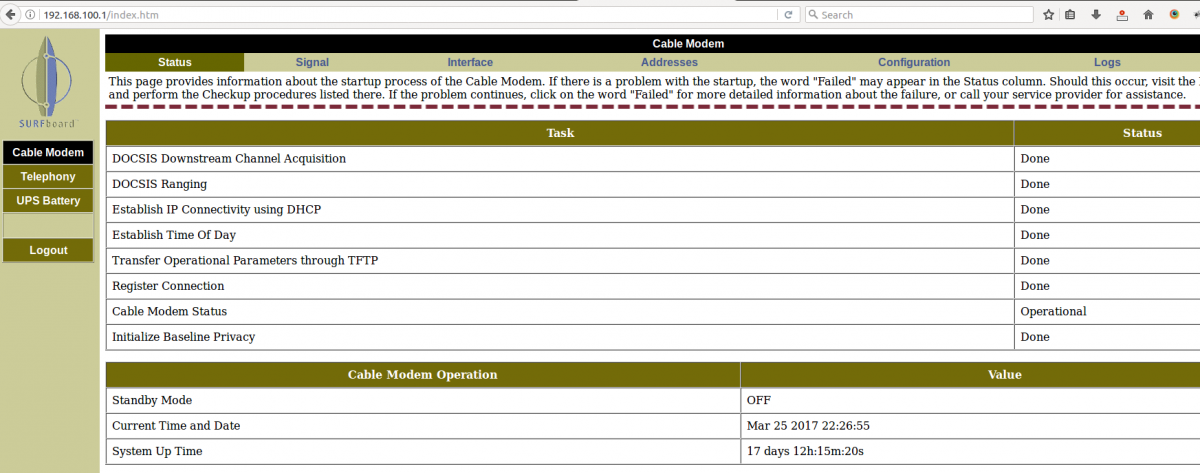

Το motorola νομίζω ότι δεν είναι σε bridge mode (και αν μπαίνει καν) γιατί βλέπω ότι λέει "establish IP connectivity using dhcp: done" στην 1η φωτογραφία. Δυστυχώς δεν το ξέρω το συγκεκριμένο μηχάνημα και δεν μπορώ να σε καθοδηγήσω. Ίσως αν βάλεις φωτογραφίες και από τις καρτέλες "interface" και "configuration" να βοηθήσει.



Το tplink το έχεις στήσει; Το εσωτερικό δίκτυο που στήνεις τι IP έχει; Αν συνδέσεις τον υπολογιστή σου στο tplink, μπορείς να μπεις στο μενού του motorola (192.168.100.1);

[bobptz]

Nautilus7 καλημέρα

Αν τραβούσα αυτό το δέυτερο καλώδιο από το tp-link router στο speedport, μετά θα μπορούσα να μπω με το 192.168.2.1 (το IP Pου έδωσα στο speedport)?

Τέλος πάντων, δεν είναι εύκολο να τραβήξω 2ο καλώδιο και δε με πειράζει.

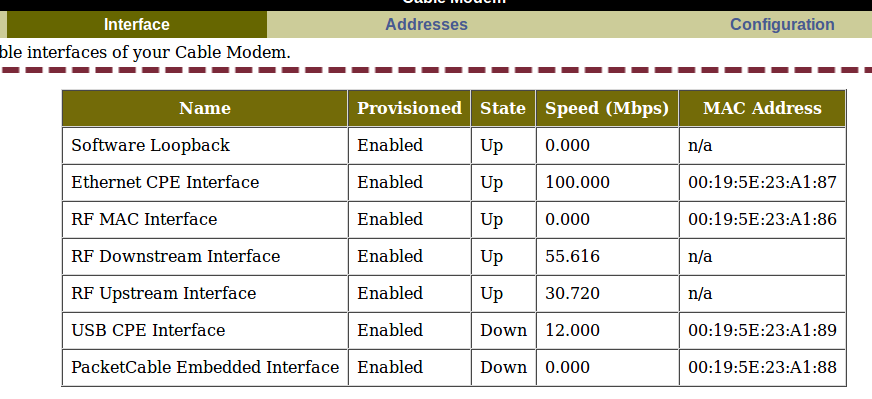

Το setup του Motorola περιγράφεται εδώ:
https://wiki.openwrt.org/doc/howto/configurecablemodem

Και λέει: “The Motorola cable modems processes all necessary actions to allow access to the telephony and IP services. It provides a DHCP service which provides the system connected on its ethernet port with the public IP address. With OpenWrt 10.03 Backfire it is not necessary to configure the WAN port as it by default uses DHCP. ”

Επίσης από το menu του διαβάζω:

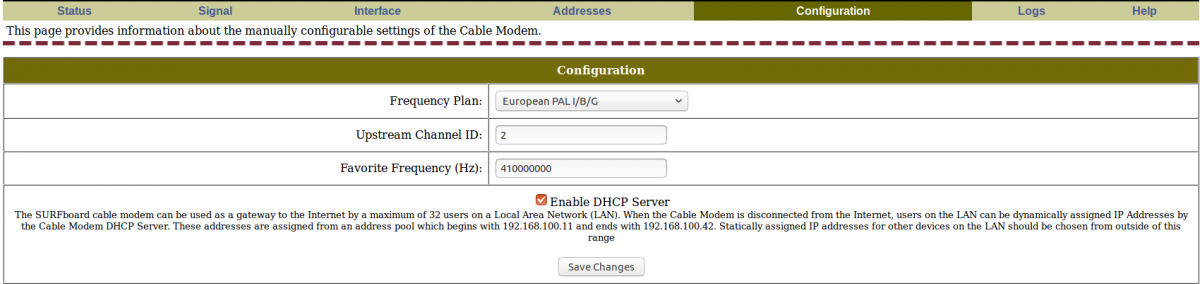

“Enable DHCP Server
The SURFboard cable modem can be used as a gateway to the Internet by a maximum of 32 users on a Local Area Network (LAN). When the Cable Modem is disconnected from the Internet, users on the LAN can be dynamically assigned IP Addresses by the Cable Modem DHCP Server. These addresses are assigned from an address pool which begins with 192.168.100.11 and ends with 192.168.100.42. Statically assigned IP addresses for other devices on the LAN should be chosen from outside of this range.”

Αλλά δε καταλαβαίνω τα παραπάνω τι εννοούνε.



Αυτό το Enable DHCP Server μπορώ να το ΞΕτσεκάρω?



Το motorola το έχω στήσει ακολουθώντας οδηγίες και δουλεύει μια χαρά.  Αν μέσα από το δίκτυο βάλω 192.168.100.1 μπαίνω μια χαρά στο setup του.  Είναι φυσιολογικό αυτό, αφού είναι σε διαφορετικό υποδύκτιο?

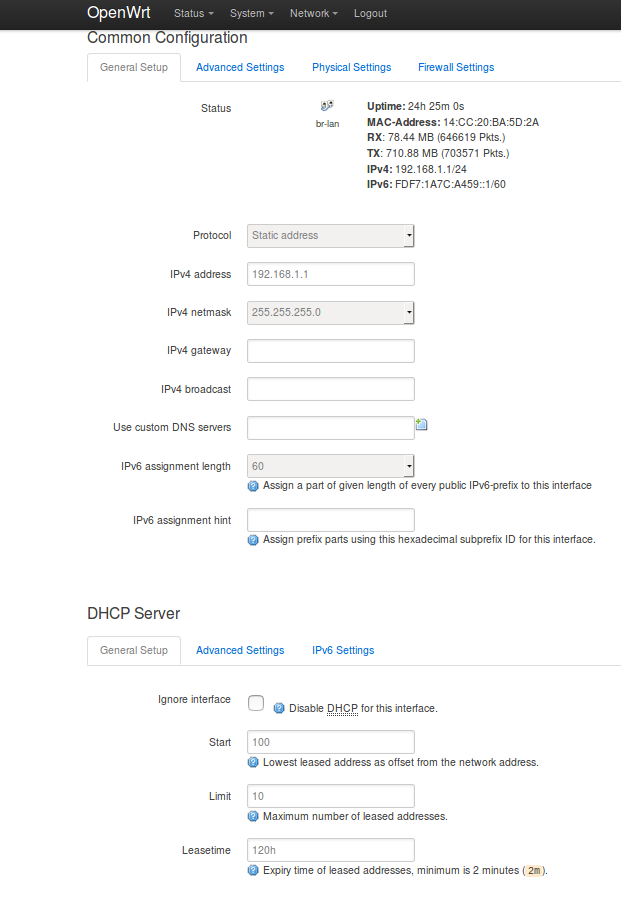

Ναι, όλα δουλεύουνε.  Το tp-link έχει IP 192.168.1.1.



















[nautilus7]

Καλημέρα, προφανώς το motorola δεν μπορεί να λειτουργήσει διαφορετικά (δεν μπαίνει σε bridge mode).



Ο dhcp του motorola δε σου χρειάζεται, αρκεί να βάλεις καρφωτή IP στο wan2 interface του tplink (στο οποίο συνδέεις το motorola).



H IP που θα δώσεις στο wan2 του tplink θα πρέπει να είναι στο εύρος 192.168.100.x (όπου .x διάφορο του .1 που είναι το motorola) γιατί αυτό είναι το υποδίκτυο που φτιάχνει το motorola και δεν βλέπω πως αλλάζει.



Κατόπιν θα πρέπει να ρυθμίσεις το tplink να κάνει loadbalance (φαντάζομαι αυτό θες να κάνεις εξ'αρχής) ανάμεσα στα 2 wan interfaces, όπου στο wan1 (speedport) θα έχει μια δημόσια IP που θα παίρνει μέσω PPPoE και στο wan2 (motorola) θα έχει μια ιδιωτική IP που θα παίρνεις από το εσωτ. δίκτυo του motorola.



Από τη στιγμή που το δίκτυο του tplink είναι 192.168.1.0/24 (μπορείς να βάλει άλλο αν θες) όλες οι συσκευές σου θα έχουν IP του τύπου 192.168.1.x. Το tplink θα είναι το 192.168.1.1.



Αν τραβούσες δεύτερο καλώδιο από το tplink στο speedport, θα έπρεπε να ρυθμίσεις το speedport να έχει IP στο ίδιο εύρος πχ. 192.168.1.136, και σε αυτή την IP θα έβλεπες το menu του.

[bobptz]

nautilus7



>>>>

Ο dhcp του motorola δε σου χρειάζεται, αρκεί να βάλεις καρφωτή IP στο wan2 interface του tplink (στο οποίο συνδέεις το motorola).

<<<<

Το έβγαλα και πάλι δουλεύει, χωρίς να αλλάξω κάτι άλλο.  Αυτό μάλον με μπερδεύει περισσότερο.



>>>>

H IP που θα δώσεις στο wan2 του tplink θα πρέπει να είναι στο εύρος 192.168.100.x (όπου .x διάφορο του .1 που είναι το motorola) γιατί αυτό είναι το υποδίκτυο που φτιάχνει το motorola και δεν βλέπω πως αλλάζει.

<<<<

Που θα τη βάλω αυτή την IP?  Και γιατί δουλεύει τώρα χωρίς να κάνω τίποτα?



>>>>

Κατόπιν θα πρέπει να ρυθμίσεις το tplink να κάνει loadbalance (φαντάζομαι αυτό θες να κάνεις εξ'αρχής) ανάμεσα στα 2 wan interfaces, όπου στο wan1 (speedport) θα έχει μια δημόσια IP που θα παίρνει μέσω PPPoE και στο wan2 (motorola) θα έχει μια ιδιωτική IP που θα παίρνεις από το εσωτ. δίκτυo του motorola.

<<<<

Το load-balancing ήδη δουλεύει.  Απλά προσπαθώ να καταλάβω καλύτερα ΠΩΣ δουλεύει.  Εγώ ξέρω ότι τα wan1 και wan2 έχουν από ένα PUBLIC IP address.  Που φαντάζομαι ότι το κάθε Modem δίνει και από ένα.  Σωστά?



>>>>

Αν τραβούσες δεύτερο καλώδιο από το tplink στο speedport, θα έπρεπε να ρυθμίσεις το speedport να έχει IP στο ίδιο εύρος πχ. 192.168.1.136, και σε αυτή την IP θα έβλεπες το menu του.

<<<<

Όπως ρώτησα αρχικά και είπε και ο mad-proffessor, τα δύο modem πρέπει να είναι σε διαφορετικά subnets.  Λες λοιπόν ότι αυτό δεν ισχύει.  Τι να πω, δε ξέρω.

[mad-proffessor]

Μπες στο tp-link με ssh και δώσε ένα:

sudo ifconfig -a

να καταλαβουμε τι interfaces έχεις και τι ip's έχουνε πάρει.

[bobptz]

Μόλις κατάφερα να βάλω και το speedport σε bridge mode (VDSL).  Η συνολική ταχύτητα έπρεπε να είναι 50 mbps και όμως δε ξεπερνά τα τα 25 mbps.  Θέλει κι άλλο ψάξιμο.  Πρώτα από το SQM QoS που έχω βάλει.





# ifconfig -a
br-lan    Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2A
          inet addr:192.168.1.1  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fdf7:1a7c:a459::1/60 Scope:Global
          inet6 addr: fe80::16cc:20ff:feba:5d2a/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:217693 errors:0 dropped:0 overruns:0 frame:0
          TX packets:269522 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:49750646 (47.4 MiB)  TX bytes:290606880 (277.1 MiB)

eth0      Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2A
          inet6 addr: fe80::16cc:20ff:feba:5d2a/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:586481 errors:0 dropped:0 overruns:0 frame:0
          TX packets:456335 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:352789343 (336.4 MiB)  TX bytes:327183646 (312.0 MiB)
          Interrupt:4

eth0.1    Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2A
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:199339 errors:0 dropped:0 overruns:0 frame:0
          TX packets:249751 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:47776395 (45.5 MiB)  TX bytes:279065385 (266.1 MiB)

eth0.2    Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2A
          inet6 addr: fe80::16cc:20ff:feba:5d2a/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:63994 errors:0 dropped:0 overruns:0 frame:0
          TX packets:44230 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:77689555 (74.0 MiB)  TX bytes:14799777 (14.1 MiB)

eth0.3    Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2A
          inet addr:188.117.250.15  Bcast:188.117.250.255  Mask:255.255.255.0
          inet6 addr: fe80::16cc:20ff:feba:5d2a/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:322592 errors:0 dropped:0 overruns:0 frame:0
          TX packets:158604 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:216706754 (206.6 MiB)  TX bytes:31193588 (29.7 MiB)

ifb0      Link encap:Ethernet  HWaddr 26:10:98:63:97:48
          BROADCAST NOARP  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:32
          RX bytes:0 (0.0   TX bytes:0 (0.0

ifb1      Link encap:Ethernet  HWaddr C6:A6:69:AE:A4:97
          BROADCAST NOARP  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:32
          RX bytes:0 (0.0   TX bytes:0 (0.0

ifb4eth0.3 Link encap:Ethernet  HWaddr 3A:4E:41:57:B2:53
          inet6 addr: fe80::384e:41ff:fe57:b253/64 Scope:Link
          UP BROADCAST RUNNING NOARP  MTU:1500  Metric:1
          RX packets:77365 errors:0 dropped:0 overruns:0 frame:0
          TX packets:77365 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:32
          RX bytes:68880399 (65.6 MiB)  TX bytes:68880399 (65.6 MiB)

ifb4pppoe-wan Link encap:Ethernet  HWaddr EA:7C:67:C5:EE:C4
          inet6 addr: fe80::e87c:67ff:fec5:eec4/64 Scope:Link
          UP BROADCAST RUNNING NOARP  MTU:1500  Metric:1
          RX packets:42305 errors:0 dropped:0 overruns:0 frame:0
          TX packets:42305 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:32
          RX bytes:53597130 (51.1 MiB)  TX bytes:53597130 (51.1 MiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:136 errors:0 dropped:0 overruns:0 frame:0
          TX packets:136 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:13683 (13.3 KiB)  TX bytes:13683 (13.3 KiB)

pppoe-wan Link encap:Point-to-Point Protocol
          inet addr:87.203.201.75  P-t-P:80.106.108.107  Mask:255.255.255.255
          inet6 addr: fe80::d470:d153:fee1:76af/10 Scope:Link
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1492  Metric:1
          RX packets:62151 errors:0 dropped:0 overruns:0 frame:0
          TX packets:42486 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3
          RX bytes:77096054 (73.5 MiB)  TX bytes:13812212 (13.1 MiB)

teql0     Link encap:UNSPEC  HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00
          NOARP  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:100
          RX bytes:0 (0.0   TX bytes:0 (0.0

wlan0     Link encap:Ethernet  HWaddr 14:CC:20:BA:5D:2B
          inet6 addr: fe80::16cc:20ff:feba:5d2b/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:19240 errors:0 dropped:0 overruns:0 frame:0
          TX packets:21020 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:2319456 (2.2 MiB)  TX bytes:12131466 (11.5 MiB)


Επεξ/σία 27 Μαρτίου 2017 από bobptz
