Τα πάντα περί Custom water cooling

[poulaki1976]

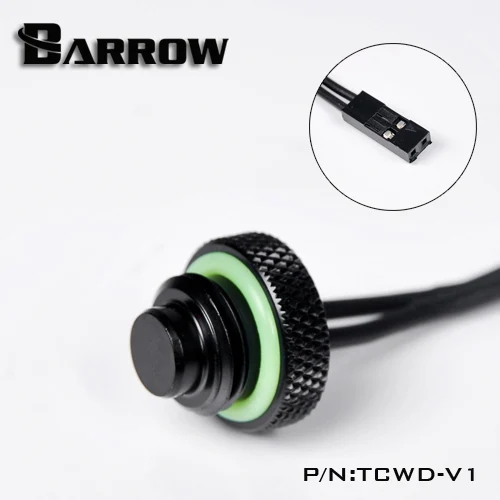

https://www.aliexpress.com/item/33012947306.html?spm=2114.12010612.8148356.3.2f313b43iLpOb7

Μαλλον το βρήκα

[sakis94]

Παιδια καλησπερα θα ειναι η πρωτη μου φορα που θα κανω custom waterloop

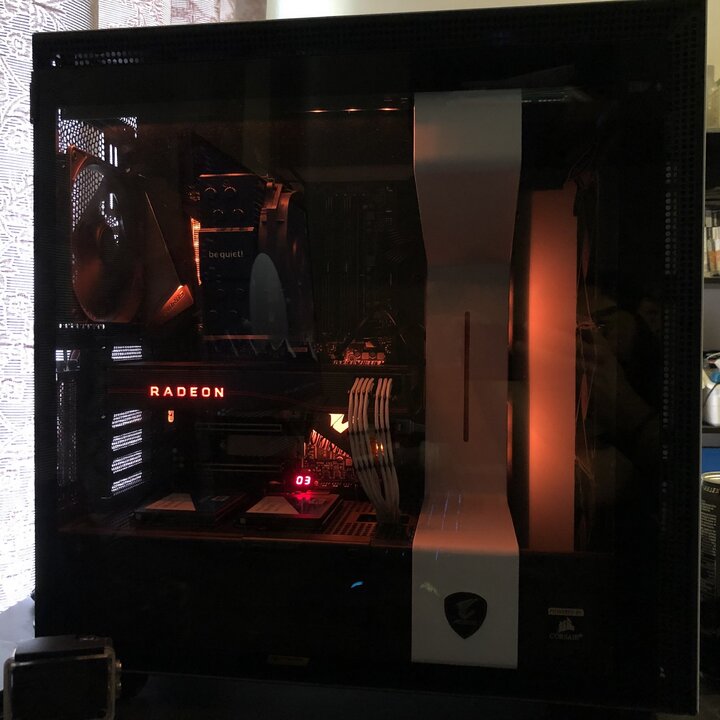

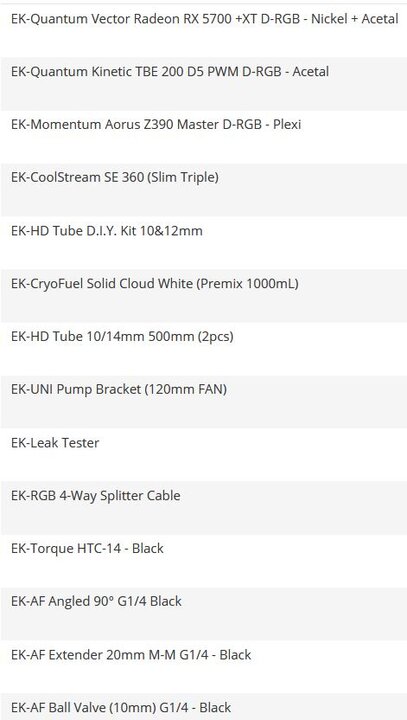

Το hardware μου ειναι i7-9700k, radeon 5700xt, μητρικη Aorus z390 master (στην οποια θα βαλω monoblock) και case nzxt h710i

Ηθελα να μοιραστω τους λογους που το κανω καθως και καποιες αποριες

1. Κυριος λογος που το κανω ειναι αισθητικος γι αυτο επελεξα acrylic tubes 14mm OD, θα ειναι πολυ δυσκολο να κανω γωνιες με αυτα? σκευτομουν να παω σε PETG μιας και ειναι ευκολοτερο αλλα φοβαμαι, διαβασα οτι μπορει να αλλοιωθουν σε θερμοκρασιες ανω των 40c με compression fittings
2. Ο δευτερος λογος οτι θελω να ειναι οσο το δυνατον αθορυβο χωρις να μου ζαλιζει τα αυτια, σκευτομουν για OC κυριως στην καρτα οποτε επελεξα 2 radiators με x3 θεσεις στις οποιες θα μπουν PWM fans, το θεωρειτε υπερβολη?

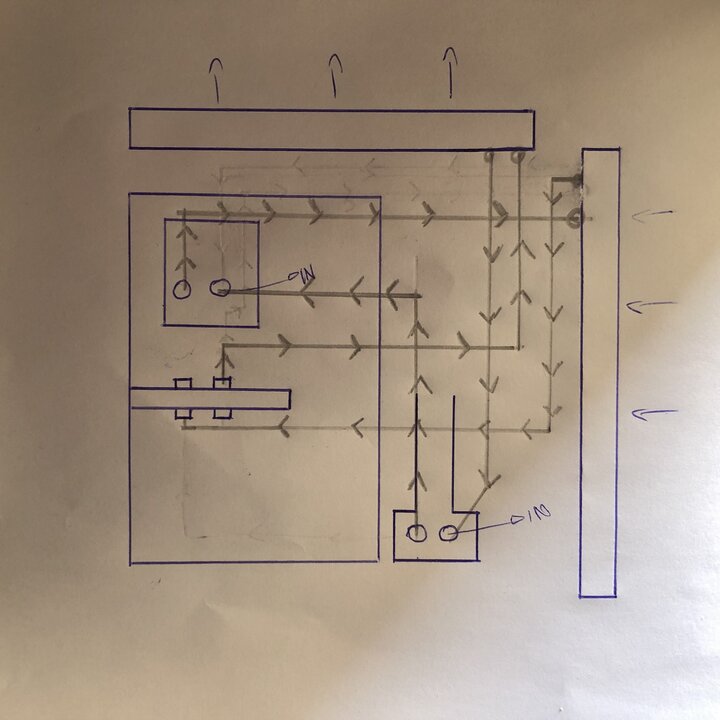

3. Το loop μου θα ειναι ως εξης: Απο την αντλια -> στο cpu -> παγωνει στο μπροστινο radiator -> μετα στην καρτα γραφικων -> παγωνει στο πανω radiator -> και ξαναεπιστρεφει στην αντλια
   Η απορεια εδω ειναι αν παιζει καποιο ρολο να μεσολαβει radiator αναμεσα σε CPU και GPU?

** Ελπιζω να μην σας ζαλισα 😐😐



Επεξ/σία 2 Μαΐου 2020 από sakis94

[Tenshi]

2 ώρες πριν, sakis94 είπε

Παιδια καλησπερα θα ειναι η πρωτη μου φορα που θα κανω custom waterloop

Το hardware μου ειναι i7-9700k, radeon 5700xt, μητρικη Aorus z390 master (στην οποια θα βαλω monoblock) και case nzxt h710i

Ηθελα να μοιραστω τους λογους που το κανω καθως και καποιες αποριες

1. Κυριος λογος που το κανω ειναι αισθητικος γι αυτο επελεξα acrylic tubes 14mm OD, θα ειναι πολυ δυσκολο να κανω γωνιες με αυτα? σκευτομουν να παω σε PETG μιας και ειναι ευκολοτερο αλλα φοβαμαι, διαβασα οτι μπορει να αλλοιωθουν σε θερμοκρασιες ανω των 40c με compression fittings
2. Ο δευτερος λογος οτι θελω να ειναι οσο το δυνατον αθορυβο χωρις να μου ζαλιζει τα αυτια, σκευτομουν για OC κυριως στην καρτα οποτε επελεξα 2 radiators με x3 θεσεις στις οποιες θα μπουν PWM fans, το θεωρειτε υπερβολη?
3. Το loop μου θα ειναι ως εξης: Απο την αντλια -> στο cpu -> παγωνει στο μπροστινο radiator -> μετα στην καρτα γραφικων -> παγωνει στο πανω radiator -> και ξαναεπιστρεφει στην αντλια
   Η απορεια εδω ειναι αν παιζει καποιο ρολο να μεσολαβει radiator αναμεσα σε CPU και GPU?

** Ελπιζω να μην σας ζαλισα 😐😐



1. Το PETG παραμορφώνεται κοντά στους 60 °C,οπότε οι 40 είναι σχετικά safe θερμοκρασία.Συγχωρεί περισσότερα λάθη σε σχέση με το PMMA,γιατί αφενός μπορείς να κάνεις περισσότερες μικροδιορθώσεις και αφετέρου δέν είναι εύθραυστο.Απο την άλλη,το ακρυλικό είναι πιο διαυγές σάν υλικό και ανεκτικό στα χημικά των ψυκτικών υγρών.

2. Δεδομένου οτι θέλεις ένα το δυνατόν αθόρυβο σύστημα,δέν είναι υπερβολή τα 2, 3 ή 4+ ψυγεία. Όσο αυξάνεται η επιφάνεια (ψυγεία),τόσο πιο εύκολα ρίχνεις τις στροφές των ανεμιστήρων χωρίς να φοβάσαι penalty στην ψυκτική ικανότητα. Απο την στιγμή που θέλεις και διαχείριση στροφών μέσω pwm,καλό είναι αυτή να γίνεται βάση θερμοκρασίας ψυκτικού υγρού και όχι επεξεργαστή.Η μητρική σου έχει 2 temperature sensor headers,οπότε θα μπορούσες να προσθέσεις ένα τέτοιο ή ένα τέτοιο στo loop.Όχι μόνο θα έχεις καλύτερη διαχείριση θερμοκρασιών, άλλα εξαλείφεις και τα στιγμιαία ramp up των ανεμιστήρων σε μικρά loads.

3. Νομίζω οτι έχεις σχεδιάσει αναίτια περίπλοκη διαδρομή, εκτός και αν έχει γίνει εσκεμμένα για να φαίνονται οι σωλήνες.Επειδή μιλάμε για κλειστό βρόγχο,η θερμοκρασία θα εξισορροπηθεί άσχετα αν παρεμβάλλεται ένα ψυγείο πρίν ή μετά απο κάθε κομμάτι h/w. Ένα πρόχειρο παράδειγμα για να έχεις πιο καθαρό εσωτερικό:

Το IN θα μπορούσε να γίνεται και απο την κορυφή του reservoir αφού δίνεται αυτή η δυνατότητα στα Kinetic TBE.

Άλλες σκέψεις:

Aν θέλεις να μειώσεις το μήκος τον διαδρομών, υπάρχουν και X-flow ψυγεία που έχουν τα ports εκ διαμέτρου αντίθετα τοποθετημένα.

Τέλος,θα πρότεινα να πάρεις και μερικά 2x45 όπως και 90F-F.

Τα 2x45 μπορείς να τα βάλεις σε περίπτωση που δέν πέφτει ο σωλήνας ακριβώς εκεί που θέλεις...γιατί στο χαρτί κινείσαι σε 2 διαστάσεις,ενώ στο κουτί (που είναι και το ζητούμενο) σε 3 διαστάσεις!Τα 90αρια FF είναι optional.Αντί να κάνεις διπλές και τριπλές κούρμπες με ένα κομμάτι σωλήνα που ενδέχεται να μήν σου βγεί με την πρώτη, βάζεις αυτόν τον σύνδεσμο και ενώνεις 2 ξεχωριστές κούρμπες.Το αρνητικό είναι οτι έτσι ανεβαίνει το συνολικό κόστος, αφού κάθε σύνδεσμος απαιτεί 2 επιπλέον fittings.

Προφανώς περιμένεις επιπλέον απόψεις και κινείσαι όπως νομίζεις καλύτερα.

Επεξ/σία 2 Μαΐου 2020 από Tenshi

[Psyber]

Καταλαβαίνω το μεράκι σου για hard σωλήνες, αλλά εγώ δεν μπορώ να μην εχω την ασφάλεια που μου παρέχουν οι zmt σωλήνες της ek, με τα torque fittings. Τώρα η παρεμβολή ψυγείου μεταξύ cpu και gpu θα με έκανε να νιώθω καλύτερα σε ψυχολογικό επίπεδο. Κατά τ' άλλα οι περισσότεροι λένε ότι δεν παιζει ιδιαίτερο ρόλο η σειρά της λούπας. Ότι και να κάνεις, όπου και να πας να βάλεις αντλία d5.

Παιδιά όντως παίζει ενδεχόμενο αλλοίωσης του ακρυλικού σωλήνα στους 40 βαθμους;

[fuz10n]

@sakis94

καλησπερα. το καλοκαιρι εστησα προσφατα hard tubes και εχω να σου πω τα εξης σημαντικα:

1. Υπολογισε τα μηκη που χρειαζεσαι και αγορασε τα τριπλα. θα κανεις απειρα λαθη, και οταν κανεις μια στροφη 1mm πιο περα απο οσο επρεπε και δε μπει ο σωληνας, πας για νεο κομματι, δε διορθωνονται

2. σε οτι fittings παρεις, διαβασε οδηγιες. εγω σε καποια ΕΚ που πηρα πχ επρεπε να φας λιγο τις γωνιες στο τελος για να μπουν καλα και δε το χα κανει, αντε κανε απο την αρχη τα παντα

3. παρε καλο υγρο ετοιμο η προσθετο

4. παρε θερμοπιστολο απο μαγαζι με εργαλεια φτηνο εστω και πριονακι ε

5. παρε ΟΠΩΣΔΗΠΟΤΕ τον αντιστοιχο σιλικονης κυλινδρο για να κανεις τα λυγισματα, τον βαζεις μεσα με υγρο πιατων στριβεις αφαιρεις πλενεις δοκιμαζεις.

6. δεν εχει σημασια 10-12-14mm διαμετρος. οτι σ αρεσει.

7. δεν εχει σημασια η σειρα των components, βαλτα οπως σε βολευει

8. σκεψου μονο πως θα γεμισεις το συστημα, υπολογισε οτι πρεπει και να κανεις τουμπαρισματα ισως για να φυγει ολος ο αερας απο τα ψυγεια

9. βαλε ενα ανεμιστηρα παραπανω για εισοδο, και ολους της εισοδου βαλτους σε φιλτρα (θετικη πιεση, καθολου σκονη). μη κολλας στο οτι πρεπει ο αερας να πηγαινει απο κατω πανω, μπορει να παει και απο πανω κατω.

10. να προσεξεις το static pressure στους ανεμιστηρες

11. να προσεξεις το fin density στα ψυγεια. συνηθως για αθορυβο θες αραια fins, πολλα ψυγεια, χαμηλων στροφων ανεμιστηρες με καλο static pressure

εφοσον πηρες την αποφαση και εχεις τα χρηματα καντο μη πας σε μαλακους. ειναι απειρως πιο ωραιο το συστημα με hard. απλα ΥΠΟΜΟΝΗ

3 ώρες πριν, sakis94 είπε

Παιδια καλησπερα θα ειναι η πρωτη μου φορα που θα κανω custom waterloop

Το hardware μου ειναι i7-9700k, radeon 5700xt, μητρικη Aorus z390 master (στην οποια θα βαλω monoblock) και case nzxt h710i

Ηθελα να μοιραστω τους λογους που το κανω καθως και καποιες αποριες

1. Κυριος λογος που το κανω ειναι αισθητικος γι αυτο επελεξα acrylic tubes 14mm OD, θα ειναι πολυ δυσκολο να κανω γωνιες με αυτα? σκευτομουν να παω σε PETG μιας και ειναι ευκολοτερο αλλα φοβαμαι, διαβασα οτι μπορει να αλλοιωθουν σε θερμοκρασιες ανω των 40c με compression fittings
2. Ο δευτερος λογος οτι θελω να ειναι οσο το δυνατον αθορυβο χωρις να μου ζαλιζει τα αυτια, σκευτομουν για OC κυριως στην καρτα οποτε επελεξα 2 radiators με x3 θεσεις στις οποιες θα μπουν PWM fans, το θεωρειτε υπερβολη?
3. Το loop μου θα ειναι ως εξης: Απο την αντλια -> στο cpu -> παγωνει στο μπροστινο radiator -> μετα στην καρτα γραφικων -> παγωνει στο πανω radiator -> και ξαναεπιστρεφει στην αντλια
   Η απορεια εδω ειναι αν παιζει καποιο ρολο να μεσολαβει radiator αναμεσα σε CPU και GPU?

** Ελπιζω να μην σας ζαλισα 😐😐



Επεξ/σία 2 Μαΐου 2020 από fuz10n

[sakis94]

Αν δεν παιζει ρολο η σειρα των components ισως μου λυνει λιγο τα χερια αυτο

Η αλλη ανησυχια που εχω ειναι για τα 2 ειδων hard tubing Acrylic & PETG μαλλον πηγαινω σε Acrylic (ειναι ποιο ευθραυστα αλλα ειναι ποιο καθαρα σαν γυαλι), η απορεια μου ειναι αν κανω καποιο μικρολαθακι του τυπου 1-3mm ακρυλικο σωλινα μπορω να τον ξαναθερμανω και να το διορθωσω, εχω δει σε πολλα video να το κανουν αλλα χρησημοποιουσαν PETG ολοι οποτε με αγχωνει καπως αυτο

** Ευχαριστω @fuz10n Μαλλον θα κινηθω στο δικο σου σχεδιαγραμμα@Tenshi

[fuz10n]

24 λεπτά πριν, sakis94 είπε

Αν δεν παιζει ρολο η σειρα των components ισως μου λυνει λιγο τα χερια αυτο

Η αλλη ανησυχια που εχω ειναι για τα 2 ειδων hard tubing Acrylic & PETG μαλλον πηγαινω σε Acrylic (ειναι ποιο ευθραυστα αλλα ειναι ποιο καθαρα σαν γυαλι), η απορεια μου ειναι αν κανω καποιο μικρολαθακι του τυπου 1-3mm ακρυλικο σωλινα μπορω να τον ξαναθερμανω και να το διορθωσω, εχω δει σε πολλα video να το κανουν αλλα χρησημοποιουσαν PETG ολοι οποτε με αγχωνει καπως αυτο

** Ευχαριστω @fuz10n Μαλλον θα κινηθω στο δικο σου σχεδιαγραμμα@Tenshi

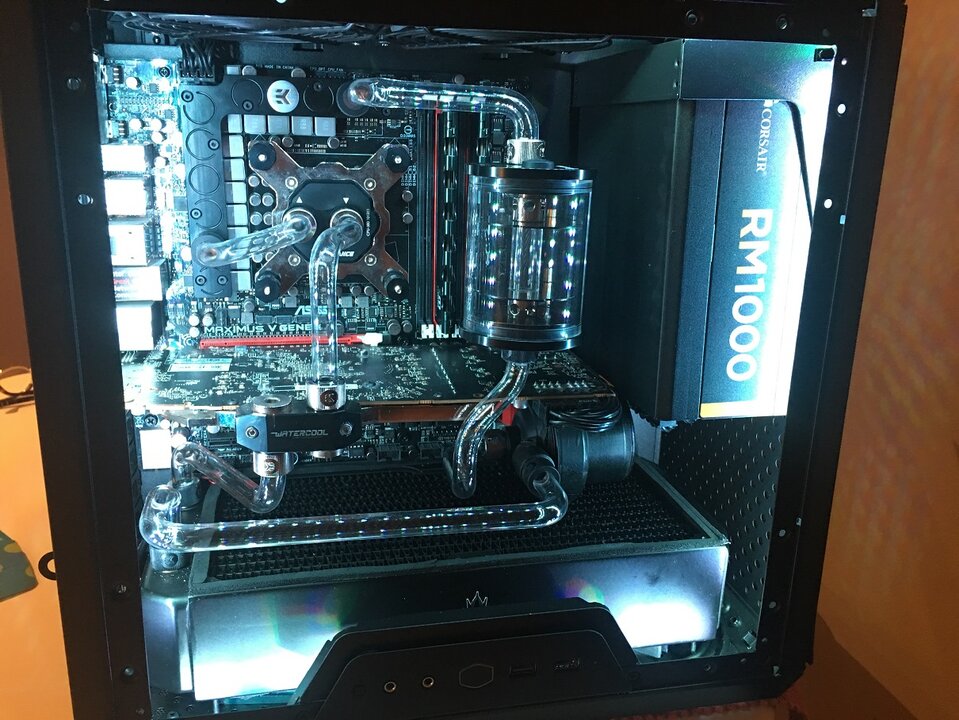

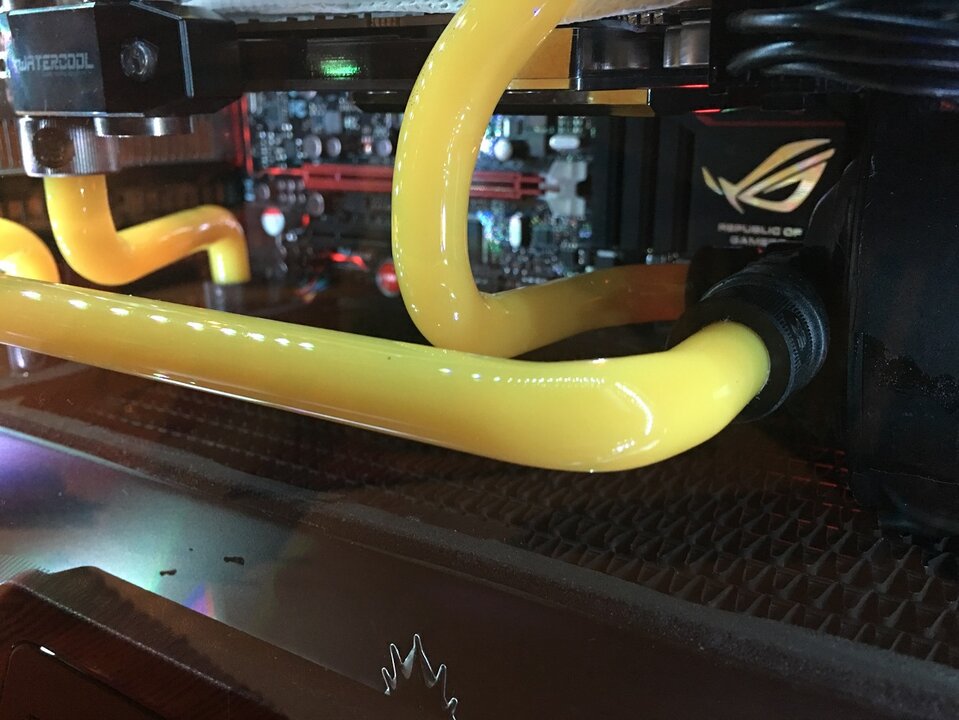

αμα κανεις λαθος το ξεχνας. εγω τα εκανα και 3 φορες τα κομματια καμια φορα. επισης το λαθος μου ηταν στο σχεδιασμο οτι ενα πχ ηταν πολυ κοντο με 2 90 μοιρων γωνιες, και μισο χιλιοστο να φευγε ζοριζε το μπλοκ του cpu να σηκωθει. αν γινεται απεφυγε κοντα κομματια με αποτομες γωνιες. οχι οτι δε γινεται αλλα ειναι ζορι.

επειδη μια φορα θα παιδευτεις και μετα θα μεινει ετσι για χρονια, παρε οτι νομιζεις καλυτερο κι ας ειναι πιο δυσκολο.

[greg.chalk]

24 λεπτά πριν, fuz10n είπε

αμα κανεις λαθος το ξεχνας. εγω τα εκανα και 3 φορες τα κομματια καμια φορα. επισης το λαθος μου ηταν στο σχεδιασμο οτι ενα πχ ηταν πολυ κοντο με 2 90 μοιρων γωνιες, και μισο χιλιοστο να φευγε ζοριζε το μπλοκ του cpu να σηκωθει. αν γινεται απεφυγε κοντα κομματια με αποτομες γωνιες. οχι οτι δε γινεται αλλα ειναι ζορι.

επειδη μια φορα θα παιδευτεις και μετα θα μεινει ετσι για χρονια, παρε οτι νομιζεις καλυτερο κι ας ειναι πιο δυσκολο.

Πολύ ωραίο, με καθαρές γραμμές. Κρίμα όμως να έχει μόνο ένα ψυγείο, και ας είναι πολύ χοντρό.

[Tenshi]

Για μικρά/περίεργα bends είναι πιο εύκολο να δουλεύουμε με template. Ιδανικά με σύρμα χειροτεχνίας που είναι και εύκαμπτο.Αν μάλιστα τυλίξεις αρκετά μαζί,φτιάχνεις 1:1 πατρόν.

Μπελαλίδικη δουλειά, άλλα έχεις πολλές πιθανότητες να πετύχεις την κούρμπα με την πρώτη.Στην χειρότερη να πέσεις έξω ≤1mm,το οποίο μαζεύεται εύκολα.

Επεξ/σία 2 Μαΐου 2020 από Tenshi

[diaol]

Στις 2/5/2020 στις 10:00 ΜΜ, fuz10n είπε

αμα κανεις λαθος το ξεχνας. εγω τα εκανα και 3 φορες τα κομματια καμια φορα. επισης το λαθος μου ηταν στο σχεδιασμο οτι ενα πχ ηταν πολυ κοντο με 2 90 μοιρων γωνιες, και μισο χιλιοστο να φευγε ζοριζε το μπλοκ του cpu να σηκωθει. αν γινεται απεφυγε κοντα κομματια με αποτομες γωνιες. οχι οτι δε γινεται αλλα ειναι ζορι.

επειδη μια φορα θα παιδευτεις και μετα θα μεινει ετσι για χρονια, παρε οτι νομιζεις καλυτερο κι ας ειναι πιο δυσκολο.

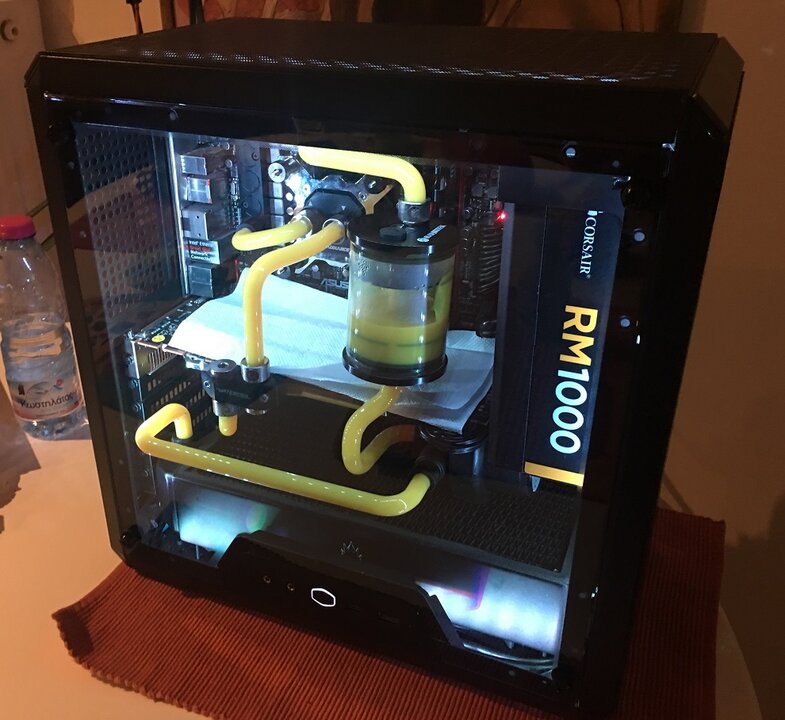

 Εξαιρετική δουλειά ,καθαρό build

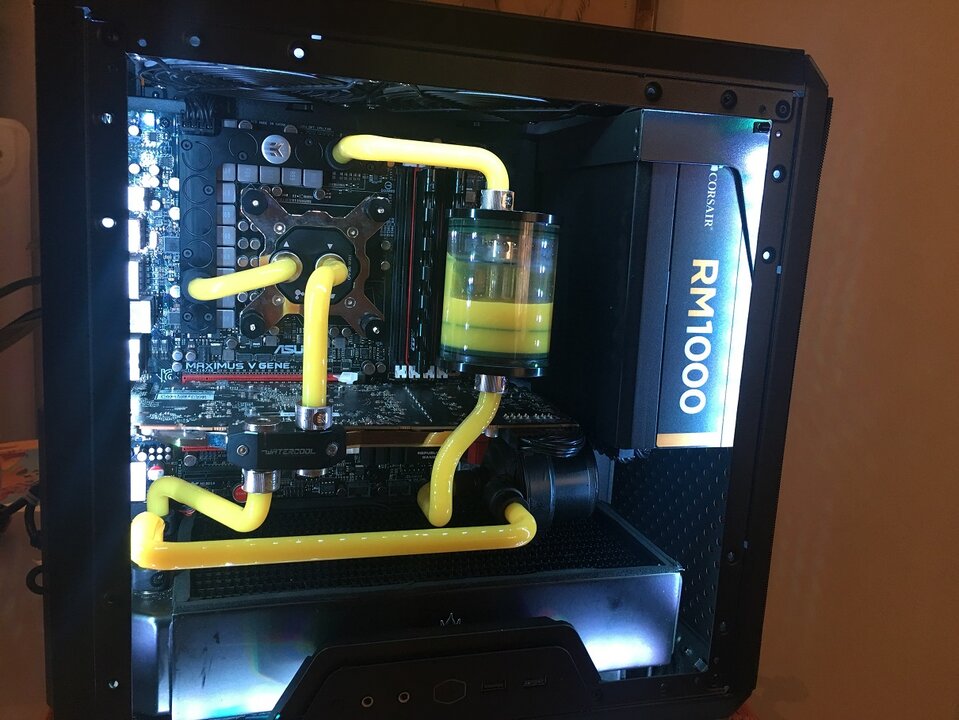

Το κίτρινo χρωματακι pastel το έχεις καιρό στην λούπα σου ?και αν όχι τι μάρκα είναι?

[fuz10n]

7 ώρες πριν, diaol είπε

 Εξαιρετική δουλειά ,καθαρό build

Το κίτρινo χρωματακι pastel το έχεις καιρό στην λούπα σου ?και αν όχι τι μάρκα είναι?

thanks. ηθελα μικρο κουτι για αλλαγη αλλα με δυσκολεψε παρα πολυ. και τα καλωδια του τροφοδοτικου και οι σωληνες.

το χρωμα ειναι το PASTEL SUNSET YELLOW της MAYHEMS, αραιωνεται με νερο. Δε ξερω αν θα το συνιστουσα βεβαια γιατι αφησα κλειστο τον υπολογιστη μια μερα και ξεχωρισε το παστελ απο το νερο! Γενικα δε τον κλεινω οποτε δε γνωριζω εαν τωρα πχ εχει αναμειχθει καλυτερα και δε το ξανακανει.

[niko13]

 Για να κανετε τη ζωη σας λιγο πιο ευκολη θα προτεινα τα εξης πραγματακια. Ενα primochill rfb rigid finishing drill μπαινει σε οποιοδηποτε ηλεκτρικο εργαλειο και μας δινει τη δυνατοτητα να κοντυνουμε τους σωληνες οταν μας βγηκαν μερικα mm μακρυτεροι. Επισης χρησιμο ειναι το ek-hd tube diy kit, εχει οτι θα χρειαστειτε για να κανετε τα bents των σωληνων. Τελος για να αποφυγουμε τις εκπληξεις στο πρωτο γεμισμα της loop to ekwb leak tester μας δινει τη δυνατοτητα να ελεγξουμε τη στεγανοτητα πριν μπει υγρο. Καλα πλατσουρισματα😁

[Psyber]

@niko13 να χαιρεσαι το build. ποιο ειναι το reservoir της alphacool που έχεις;

[alldaynews]

Εγιναν μερικες αλλαγες στη λούπα.Αλλαξα τους προβληματικούς σωλήνες με άλλους χωρις βάψιμο.Αλλαξα θέση στην αντλια-ρεζερβουαρ και επίσης το υγρό πλέον είναι μπλε.Αργότερα μόλις τελειώσω θα βάλω πιο καλές φωτογραφίες

Επεξ/σία 7 Μαΐου 2020 από alldaynews

[niko13]



1 ώρα πριν, Psyber είπε

@niko13 να χαιρεσαι το build. ποιο ειναι το reservoir της alphacool που έχεις;

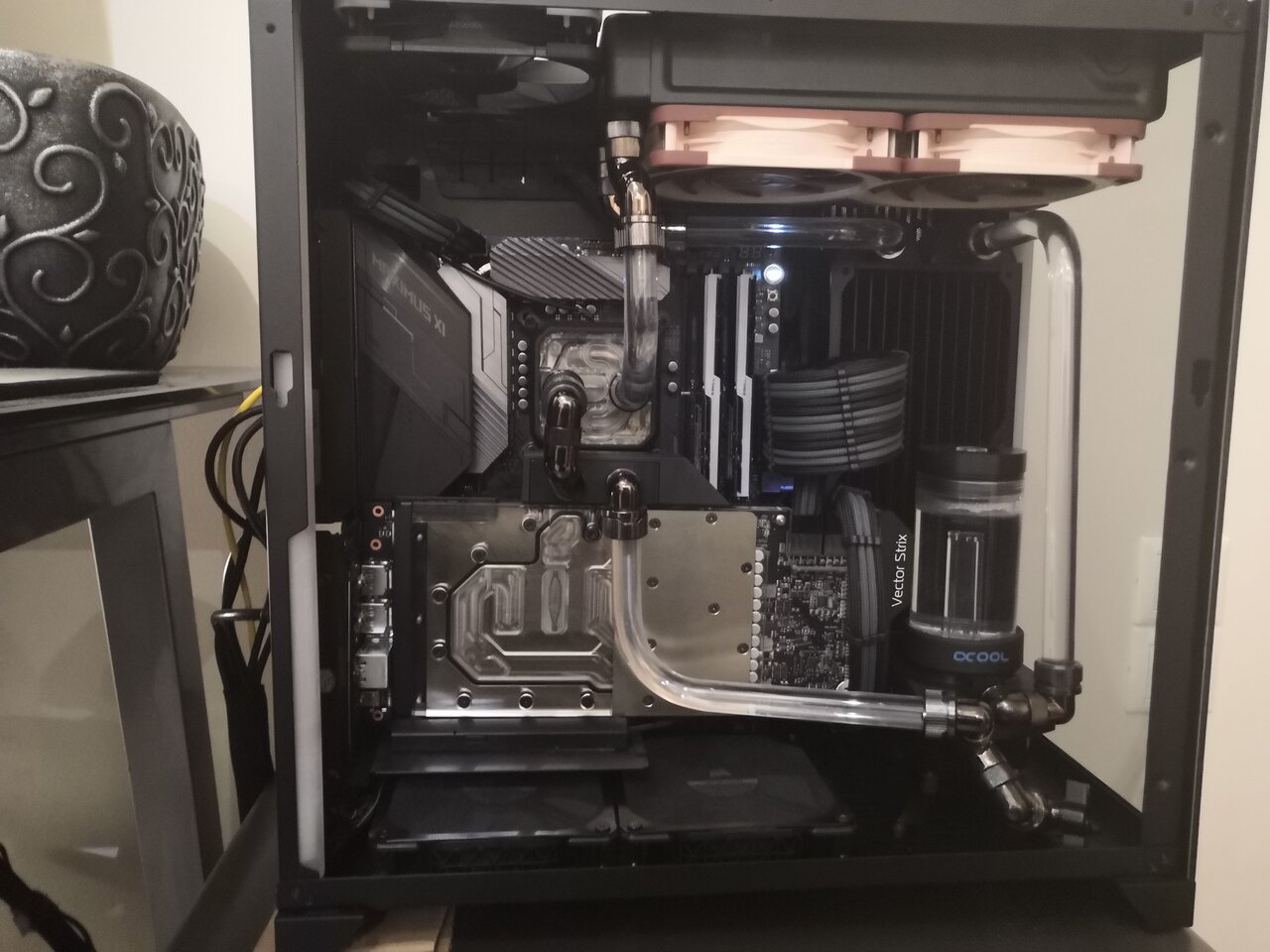

Psyber σε ευχαριστω πολυ το reservoir ειναι το alphacool eisbecher 150 mm.. Κατα καιρους βγαζουν ολοκληρα  kit σε καλη τιμη με block cpu, ψυγειο, reservoir κτλ.. Συνηθως κανα black friday ειναι καλυτερα να αγορασεις γιατι ειναι ακριβα τα διαολια και εδω που τα λεμε οχι ακριβως vfm εξοδο😁. Το μονο που αξιζει ειναι οι gpu temps που πανω απο 45 δεν βλεπεις

Επεξ/σία 7 Μαΐου 2020 από niko13
