Uml Java

[doug2006]

Μπορείτε να μου πείτε πως θα γίνει ο κώδικας στο παρακάτω UML



η κλάση C είναι interface?



η κλάση B extends A και implements C?



η κλάση Α υλοποιεί το mycollection?



http://s28.postimg.org/e4ban7y6l/uml.png

[makisvisual]

Αν η κλάση C ειναι interface πως λες τοτε δεν θα περιέχει καθόλου πεδίασυνεπώς το String name που εχεις στην φωτο δεν στέκει...

η C θα έτσι:



public interface C {

public String getName();

}



η Β



public class B implements C extends A{



private int value;



public String getName() {



return null;

}



}

(με το createC δεν καταλαβαινω τι εννοεί...αφου  η C ειναι interface)



η Α



public class A {



private D mycollection;

public void dostuff()

{



}

}





οταν λες εφαρμόζει την mycollection τι εννοείς? υπάρχει σχέση συσχέτισης?

[doug2006]



Αν η κλάση C ειναι interface πως λες τοτε δεν θα περιέχει καθόλου πεδίασυνεπώς το String name που εχεις στην φωτο δεν στέκει...

η C θα έτσι:



public interface C {

public String getName();

}



η Β



public class B implements C extends A{



private int value;



public String getName() {



return null;

}



}

(με το createC δεν καταλαβαινω τι εννοεί...αφου  η C ειναι interface)



η Α



public class A {



private D mycollection;

public void dostuff()

{



}

}





οταν λες εφαρμόζει την mycollection τι εννοείς? υπάρχει σχέση συσχέτισης?



η C δεν ξέρω αν είναι interface υποθέτω.

η διακεκομμένη γραμμή τι σημαίνει που πάει απο την Β στην C καθώς και η γραμμή στην B που πάει απο (value int στο create C(some int):C

[tsofras]

B exntends A

A has a D property



B ----> C

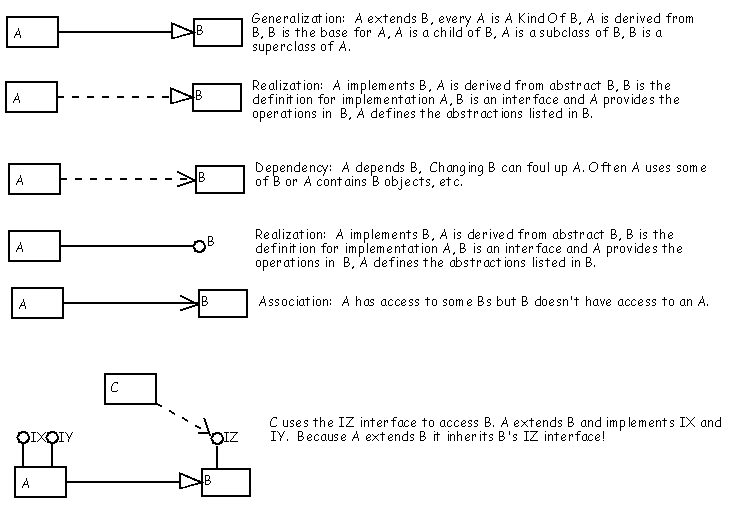

Τώρα για το βελάκι ----> Αυτό είναι Dependence Relationship αλλά δεν καταλαβαίνω ποιο είναι το dependece ακριβώς , νομίζω ότι ο constructor του B θα φτιάχνει ένα νέο instance του C.



Για να ήταν Interface το C έπρεπε το βελάκι στο τέλος να ήταν γεμάτο και όχι άδειο όπως στο δικό σου.









Όσον αφορά το B με την γραμμή που καταλήγει στον εαυτό της, με κάθε επιφύλαξη επειδή δεν το έχω δουλέψει μάλλον είναι Reflexive Association που πιστεύω ότι θέλει να σου πεί ότι η createC θα φτιάχνει ένα νέο instance της C και θα καλεί την getName()



Ρίξε μια ματιά στο παρακάτω αν έχεις όρεξη εξηγεί τα πάντα για UML για JAVA

https://www.csd.uoc.gr/~hy252/references/UML_for_Java_Programmers-Book.pdf





[doug2006]

B exntends A

A has a D property

B implements C (οπότε ναι η C είναι Interface)



Όσον αφορά το B με την γραμμή που καταλήγει στον εαυτό της, με κάθε επιφύλαξη επειδή δεν το έχω δουλέψει μάλλον είναι Reflexive Association που πιστεύω ότι θέλει να σου πεί ότι η createC θα φτιάχνει ένα νέο instance της C και θα υλοποιεί την getName()



Ρίξε μια ματιά στο παρακάτω αν έχεις όρεξη εξηγεί τα πάντα για UML για JAVA

https://www.csd.uoc.gr/~hy252/references/UML_for_Java_Programmers-Book.pdf

B implements C επειδη η γραμμή ειναι διακεκομμένη?

[tsofras]

Έκανα update το ποστ μου, για ρίξε ένα βλέφαρο
