Το POWER SW σε ποια PIN πρέπει να τοποθετηθεί

[cabocla]

Παιδιά καλησπέρα , κσι καλή χρονιά

Θέλω την βοήθεια σας,

Το POWER SW σε ποια PIN πρέπει

να τοποθετηθεί;

Επίσης στα καλώδια POWER SW και RESET SW

Το + - είναι βασικό και αν ναι, πως το βλέπουμε.

Ευχαριστώ



Ενημερωτικά η κάρτα μου είναι

ASROCK 1155  Z77 Extreme6

[KiriosD]

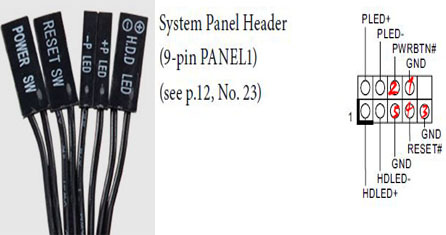

Power sw στα 1,2
reset sw στα 3,4 είτε 4,5

ή

Power sw στα 2,5

reset sw στα 1,4

τα 1,3,5 είναι η ίδια επαφή



με τις αντίστοιχες ενδείξεις στα + και -

hdd led στα δύο κάτω

p led στα δύο πάνω

Επεξ/σία 3 Ιανουαρίου 2017 από KiriosD

[terry308]

Power 2-1

Reset 4-3

[cabocla]

Παιδιά ευχαριστώ πολυ.

Την καλημέρα μου .
