Συγκριτής Μεγέθους 4 bit: Α1Α0 Β1Β0 μόνο με πύλες 2 εισόδων 4xOR,4xXOR,4xAND,4xNAND

[guitarist2]

Έχω μια εργασία για το πανεπιστήμιο και προσπαθώ όλη μέρα να την ολοκληρώσω. Έχω κάνει πίνακα αληθείας και χάρτες .Βρήκα δυο λύσεις ,καθώς και από ιστοσελίδες αλλά καμιά με τα προαπαιτούμενα . Πιστεύω ότι δεν είναι δυνατό να γίνει με τον συγκεκριμένο αριθμό πυλών .

Μια από τις λύσεις που βρήκα: http://www.hitequest.com/Hardware/a109.htm

[nrkmaiden]

Ποιες λυσεις βρηκες;







Παρατηρησε την εξοδο Α>Β (πανω προς τα κατω) και την Β>Α (απο κατω προς τα πανω). Μεγαλη απλοποιηση γινεται. Θα κατσω το πρωι να τη λυσω αν δε φτανει αυτο.



[guitarist2]

Ποιες λυσεις βρηκες;







Παρατηρησε την εξοδο Α>Β (πανω προς τα κατω) και την Β>Α (απο κατω προς τα πανω). Μεγαλη απλοποιηση γινεται. Θα κατσω το πρωι να τη λυσω αν δε φτανει αυτο.



Δεν καταλαβαίνω τι εννοείς,και εγώ είδα ότι είναι αντίθετες οι έξοδοι αλλά δεν γίνεται κάτι για αυτό.

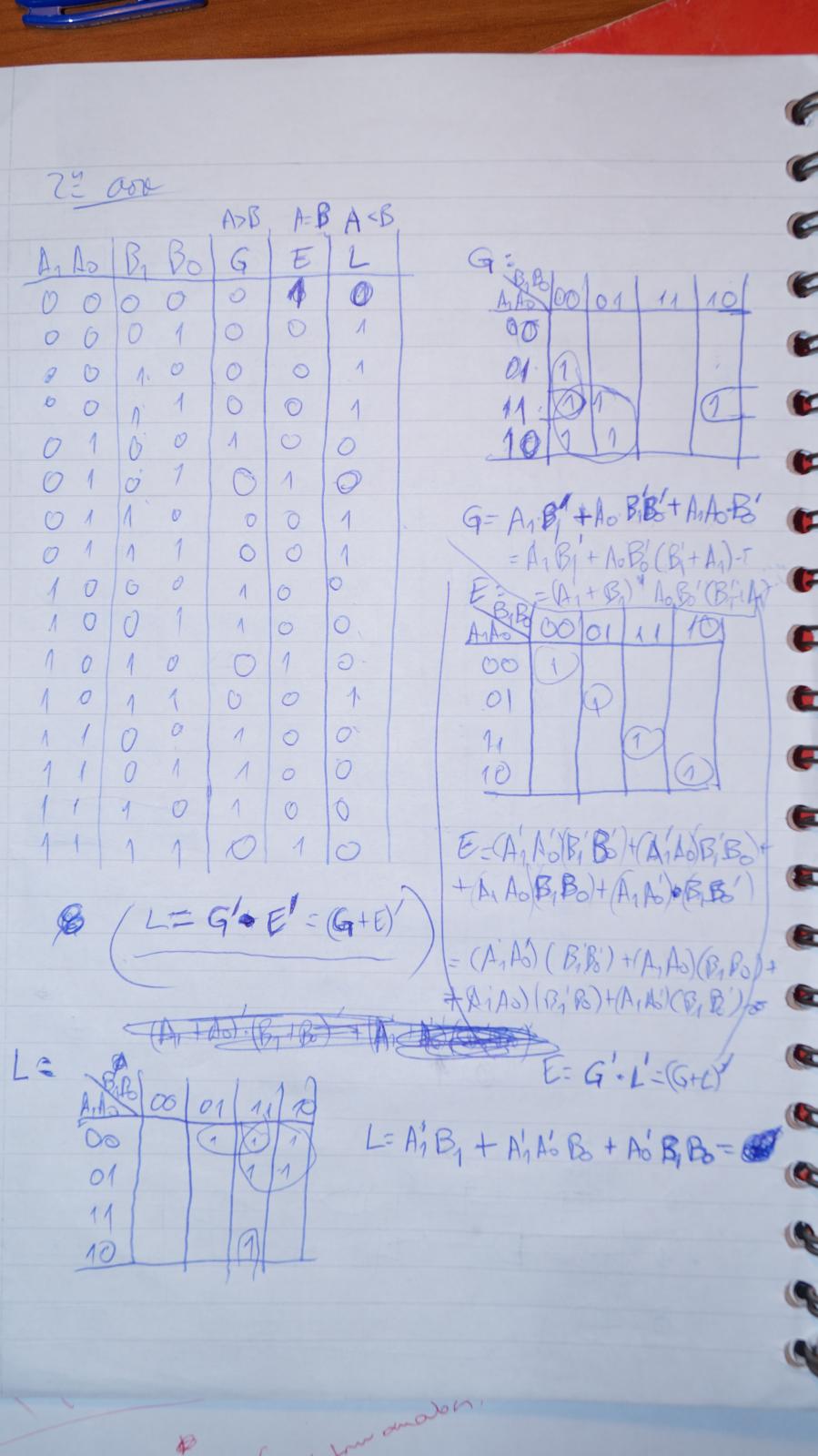

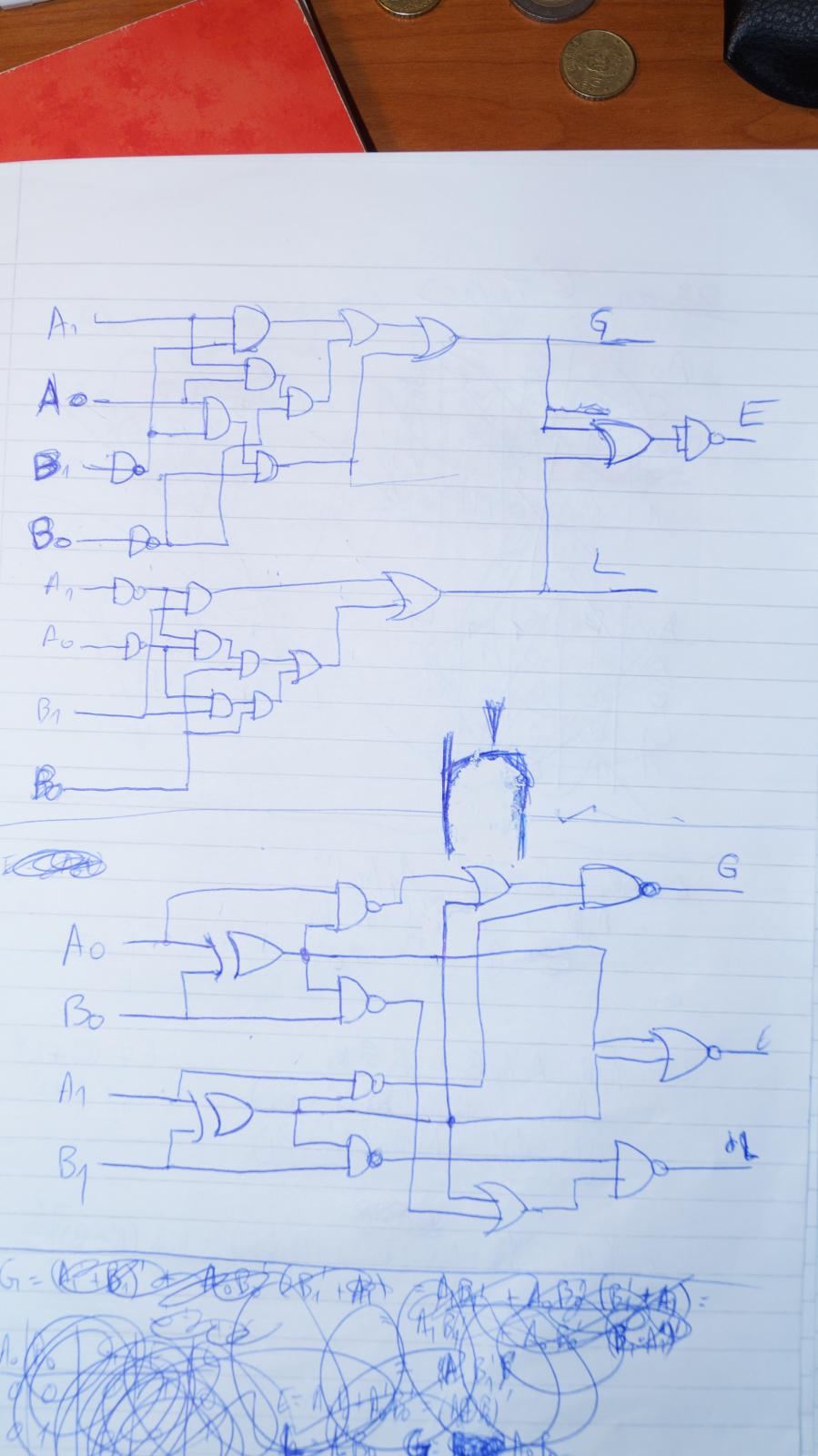

Η δουλειά μου έως τώρα:,,,

[googlebro]

Ωραία προσπάθεια. Συνήθως σε αυτές τις ασκήσεις δεν ωφελεί η αναζήτηση στο διαδίκτυο. Βάζε το μυαλό σου να δουλέψει (όπως ήδη έχεις κάνει δλδ)

Το πρόβλημά στη λύση σου ποιο είναι? Ότι έχεις παραπάνω από 4 πύλες NAND και OR ? Δεν κοίταξα αν είναι σωστή  η λύση σου.

Πάντως αν το πρόβλημα είναι αυτό που είπα, υπάρχει τρόπος να αναπαραστήσεις μία πύλη μέσω συνδυασμού άλλων πυλών.

Επίσης σε τέτοιες ασκήσεις μπορείς να χρησιμοποιείς αντιστοφέα και ας μην στο λέει.

[guitarist2]

Ωραία προσπάθεια. Συνήθως σε αυτές τις ασκήσεις δεν ωφελεί η αναζήτηση στο διαδίκτυο. Βάζε το μυαλό σου να δουλέψει (όπως ήδη έχεις κάνει δλδ)

Το πρόβλημά στη λύση σου ποιο είναι? Ότι έχεις παραπάνω από 4 πύλες NAND και OR ? Δεν κοίταξα αν είναι σωστή  η λύση σου.

Πάντως αν το πρόβλημα είναι αυτό που είπα, υπάρχει τρόπος να αναπαραστήσεις μία πύλη μέσω συνδυασμού άλλων πυλών.

Επίσης σε τέτοιες ασκήσεις μπορείς να χρησιμοποιείς αντιστοφέα και ας μην στο λέει.

Ρώτησα τον καθηγητή και λέει αναγκαστικά τα 4 chip (7486,7408,7400,7432)
